Sufity podwieszane OWA: Klucz do bezpieczeństwa i komfortu pożarowego

Sufity podwieszane zdobyły ogromną popularność nie tylko ze względu na swoje walory estetyczne, ale przede wszystkim dzięki funkcjonalności. Rozwiązania te są coraz częściej wykorzystywane w wykańczaniu wnętrz, od prywatnych domów i mieszkań, po biura, budynki użyteczności publicznej i hotele. Ich praktyczne zastosowanie polega na skutecznym maskowaniu nierówności pierwotnego sufitu oraz ukrywaniu nieestetycznie wyglądających elementów instalacji, takich jak systemy wentylacyjne. W kontekście bezpieczeństwa budynków, kluczowe znaczenie odgrywa odporność ogniowa sufitów podwieszanych, która stanowi istotny element ochrony przed skutkami pożaru.

Klasyfikacja ogniowa i odporność ogniowa - co oznaczają?

W kontekście materiałów budowlanych, odporność ogniowa jest ściśle regulowana przez europejskie i międzynarodowe przepisy. Systemy sufitowe OWA spełniają te wymagania, zapewniając wysoki poziom bezpieczeństwa. Podstawową normą dotyczącą sufitów z warstwą wierzchnią, na przykład z płyt mineralnych czy metalowych, jest norma EN 13964 „Sufity podwieszane - Wymagania i metody badań”. Produkty te, wraz z całymi systemami, objęte są europejskim rozporządzeniem w sprawie wyrobów budowlanych, posiadają znak CE oraz deklarację właściwości użytkowych (DoP).

Klasyfikacja ogniowa, według normy EN 13501-1, dzieli wyroby budowlane na klasy w zależności od ich reakcji na ogień. Produkty z serii OWAcoustic premium i OWAcoustic smart należą do klasy A2-s1, d0, co oznacza bardzo ograniczony udział materiałów palnych i niski poziom emisji dymu oraz płonących kropli. Produkty OWA przeznaczone do specyficznych zastosowań, np. w obszarach higienicznych, mogą posiadać niższą klasyfikację, która jest zawsze podana w opisie produktu.

Odporność ogniowa natomiast odnosi się do badania całego systemu, obejmującego sufit podwieszany oraz konstrukcję nośną znajdującą się nad nim, taką jak strop międzypiętrowy czy dach. Podstawową europejską normą klasyfikacji w tym zakresie jest EN 13501-2. Kluczowe jest tutaj zdolność systemu do jak najdłuższego powstrzymywania rozprzestrzeniania się ognia i dymu, zarówno od dołu do góry, jak i odwrotnie. Klasa odporności ogniowej elementu budowlanego jest określana przez czas, przez jaki jest on w stanie oprzeć się działaniu ognia.

Systemy sufitów podwieszanych OWA: Charakterystyka techniczna

Systemy sufitów podwieszanych OWA, zarówno z linii OWAcoustic premium, jak i OWAcoustic smart, charakteryzują się szeregiem parametrów technicznych, które wpływają na ich funkcjonalność i zastosowanie.

Wymiary i Konstrukcja

Wymiary podawane dla poszczególnych systemów OWA odnoszą się do wymiarów rastra. Rzeczywista wielkość poszczególnych płyt jest dostosowywana fabrycznie do danego systemu. Konstrukcja elementów nośnych wykonana jest z ocynkowanej blachy stalowej. Strony widoczne standardowo lakierowane są na biało, jednak inne kolory dostępne są na zamówienie. Masa elementów konstrukcyjnych wynosi zazwyczaj od około 1,5 do 3,0 kg/m², w zależności od systemu.

Klasyfikacja Ogniowa Produktów OWA

• OWAcoustic premium: Klasyfikacja ogniowa A2-s1, d0 wg DIN EN 13 501-1. Wariant OWAlux biały posiada klasyfikację A2-s3,d0 wg DIN EN 13 501-1.
• OWAcoustic smart: Klasyfikacja ogniowa A2-s1, d0 wg DIN EN 13 501-1.

Grubość i Gęstość

• OWAcoustic premium: Standardowe grubości płyt to 15 mm lub 20 mm. Dostępne są również płyty o grubości 12 mm (Brillianto) oraz specjalne produkty do ochrony ogniowej lub izolacji akustycznej o grubości 33 mm. Gęstość objętościowa wynosi około 160-450 kg/m³.
• OWAcoustic smart: Standardowa grubość płyt to 14 mm. Gęstość objętościowa wynosi około 280-350 kg/m³.

Gramatura Płyt

Gramatura płyt jest zróżnicowana w zależności od grubości:

• OWAcoustic premium:
  • Grubość 12 mm (Brillianto): około 3,6 kg/m²
  • Grubość 15 mm: około 3,3 - 5,5 kg/m²
  • Grubość 20 mm: około 3,3 - 6,8 kg/m²
  • Grubość 33 mm: około 10,5 kg/m²
• OWAcoustic smart: około 3,7 - 4,5 kg/m²

Współczynnik Przewodzenia Ciepła i Odbicia Światła

Sufity OWA charakteryzują się niskim współczynnikiem przewodzenia ciepła wynoszącym 0,055 W/mK, co przyczynia się do poprawy izolacyjności termicznej pomieszczeń. Współczynnik odbicia światła jest wysoki, oscylując w granicach około 78-91%, w zależności od wzoru płyty, co pozytywnie wpływa na jasność wnętrz.

Odporność na Wilgoć

• OWAcoustic premium: Standardowa odporność na wilgotność powietrza wynosi maksymalnie 95 % RH, przez krótki czas. Specjalne warianty, takie jak Mavroc, wytrzymują 95 % RH przez czas nieograniczony, a Ocean aż 100 % RH przez krótki czas.
• OWAcoustic smart: Odporność na wilgotność powietrza do 90 % RH, przez krótki czas.

Montaż i Warunki Instalacji

Prawidłowe ułożenie sufitu podwieszanego OWA wymaga starannego montażu oraz odpowiednich warunków pracy. Kluczowe zalecenia obejmują:

• Stosowanie systemu OWAconstruct®: Należy używać wyłącznie elementów konstrukcyjnych systemu OWAconstruct®, który zawiera profile i pojedyncze elementy dopasowane do każdej sytuacji montażowej.
• Warunki przed montażem: Przed przystąpieniem do montażu sufitu OWA, należy upewnić się, że pomieszczenia są suche, prace tynkarskie, posadzkarskie, mokre i instalacyjne zostały zakończone, drzwi i okna są wmontowane i oszklone, a system grzewczy został podłączony i może być uruchomiony w razie potrzeby.

Izolacyjność Akustyczna

Systemy sufitów podwieszanych OWA oferują znaczące korzyści w zakresie izolacyjności akustycznej.

• Przeciwko transmisji dźwięku w przestrzeni stropowej: Izolacyjność akustyczna wzdłużna wynosi od 24 dB do 49 dB.
• Redukcja hałasu i regulacja czasu pogłosu: Średnia wartość absorpcji dźwięku mieści się w przedziale od 15 do 100%.

Płyty OWAcoustic premium Brillianto A - przykład doskonałej akustyki

Płyty sufitowe mineralne OWAcoustic premium Brillianto A, pokryte welonem szklanym, wyróżniają się wysoką absorpcją dźwięku, co przekłada się na spełnienie wysokich wymagań dotyczących akustyki pomieszczenia. Ich prosty i elegancki wygląd, w połączeniu z doskonałą zrozumiałością mowy, czyni je idealnym wyborem do wielu zastosowań. Płyty te należą do absorberów klasy A, oferując dźwiękochłonność αw = 0,90 i NRC = 0,90. Izolacyjność akustyczna wzdłużna dla tego typu płyt wynosi maksymalnie 28 dB (Dn,f,w) i maksymalnie 30 dB (CAC).

Transport i Składowanie

Prawidłowy transport i składowanie płyt OWA są kluczowe dla zachowania ich właściwości. Należy unikać rzucania paczek, stawiania ich na rogu lub krawędzi. Przechowywać należy w suchym miejscu, na równym podkładzie, unikając wilgotnej nawierzchni. Płyty w opakowaniu powinny być ułożone widocznymi stronami do siebie. Zaleca się rozcinanie opakowania i odsłanianie płyt w miarę możliwości. Płyty należy wyjmować z kartonu lub paczki zawsze po dwie, ułożone do siebie widocznymi stronami, chwytając je oburącz. Do każdego opakowania jednostkowego dołączona jest wielojęzyczna instrukcja składowania i obsługi płyt OWAcoustic.

Konserwacja i Utrzymanie

Płyty OWAcoustic w kolorze można w każdej chwili ponownie pomalować, po uprzednim pokryciu ich izolacją. Regularne przeglądy stanu technicznego zamontowanych systemów są zalecane co najmniej raz w roku. Należy zwracać uwagę na stan materiałów oraz ewentualne uszkodzenia. W przypadku stwierdzenia nieprawidłowości, zaleca się niezwłoczne przystąpienie do naprawy lub modernizacji elementów konstrukcji. Dbałość o detale i odpowiednia eksploatacja mogą znacząco wydłużyć okres trwałości systemów sufitowych.

Sufity podwieszane w kontekście prawno-budowlanym i normatywnym

Rynek materiałów budowlanych podlega ścisłym regulacjom, a firmy działające w branży suchej zabudowy, takie jak Mal-Drew, dbają o badanie oferowanych konstrukcji w Instytucie Techniki Budowlanej. Sufity podwieszane należą do najczęściej badanych elementów.

Sufity NIDA - przykład rozwiązań o podwyższonej odporności ogniowej

W kontekście odporności ogniowej, warto przyjrzeć się rozwiązaniom takich jak sufity NIDA na ruszcie jednopoziomowym krzyżowym. Konstrukcje te, z pojedynczymi, podwójnymi, potrójnymi lub poczwórnymi okładzinami z ogniochronnych płyt g-k o grubości 12,5 mm, 15 mm i 18 mm, mogą zapewnić klasę odporności ogniowej od EI15 do EI120, zgodnie z normą PN-EN 13501-2+A1:2010. Kluczowym czynnikiem decydującym o klasie odporności ogniowej jest tutaj grubość okładziny z płyt gipsowo-kartonowych.

Elementy składowe sufitów NIDA:

1. Poszycie: Płyty gipsowo-kartonowe NIDA Ogień Plus, lub alternatywnie NIDA Woda Ogień Plus w pomieszczeniach o podwyższonej wilgotności (> 70%).

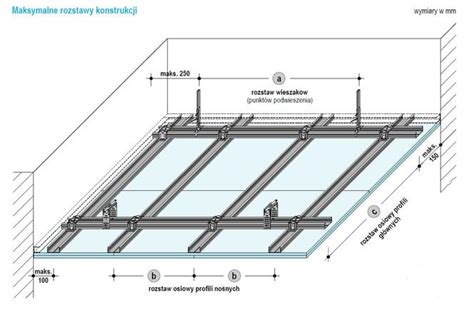

2. Ruszt nośny: Wykonany z profili CD60 i UD27 ze stali zimnogiętej ocynkowanej o grubości nominalnej 0,5; 0,55; 0,6 mm. Rozstaw profili głównych CD60 powinien wynosić maksymalnie 1200 mm, a profili nośnych CD60 maksymalnie 500 mm.
3. Mocowanie profili: Profile główne CD60 mocuje się do płaszczyzny konstrukcyjnej za pomocą wieszaków systemowych, których typ dobiera się pod względem wysokości podwieszenia i rodzaju konstrukcji stropu nośnego.
4. Zawiesia: Mocowane do stropów za pomocą kołków stalowych (stropy żelbetowe), wkrętów do drewna (stropy drewniane) lub wkrętów samowiercących (konstrukcje stalowe).
5. Klapy rewizyjne: Mogą być stosowane, pod warunkiem posiadania odporności ogniowej nie mniejszej niż odporność ogniowa samego sufitu. Maksymalny wymiar klap to 600x1200 mm.
6. Oprawy oświetleniowe: Mogą być montowane w sufitach podwieszanych, zabudowywane pionowo i poziomo płytami g-k tego samego rodzaju i grubości co poszycie sufitu.

Odporność ogniowa systemów OWAcoustic premium Brillianto A

Płyty mineralne OWAcoustic premium Brillianto A, oprócz doskonałych właściwości akustycznych, oferują również odporność ogniową. W zależności od wymiaru, systemu, stropu i innych elementów dodatkowych, maksymalna odporność ogniowa może wynosić REI 60 (wg EN 13501-2). Warto zaznaczyć, że inne wersje płyt i systemów mogą być dostępne na zapytanie, oferując jeszcze wyższe parametry.

Podsumowanie kluczowych aspektów bezpieczeństwa pożarowego

Odporność ogniowa sufitów podwieszanych jest nieodłącznym elementem nowoczesnego budownictwa, mającym na celu ograniczenie rozprzestrzeniania się ognia i dymu, co bezpośrednio przekłada się na zwiększenie bezpieczeństwa użytkowników obiektów. Wybór odpowiednich materiałów, takich jak płyty mineralne OWA, które charakteryzują się klasą reakcji na ogień A2-s1, d0, jest kluczowy dla zapewnienia wysokiego poziomu ochrony. Przestrzeganie obowiązujących norm budowlanych, stosowanie certyfikowanych systemów montażowych oraz regularne przeglądy techniczne, to gwarancja skuteczności i bezpieczeństwa użytkowanych rozwiązań.
