Rysunek Techniczny Kolektora Słonecznego: Klucz do Zrozumienia Działania i Budowy

Kolektor słoneczny, będący sercem każdej instalacji wykorzystującej energię słoneczną do ogrzewania wody lub wspomagania centralnego ogrzewania, jest urządzeniem o złożonej, lecz logicznej budowie. Zrozumienie jego konstrukcji, często przedstawianej na rysunkach technicznych, jest kluczowe do docenienia jego funkcjonalności i efektywności. Poniższy artykuł przybliży szczegółowo budowę kolektora słonecznego, koncentrując się na jego poszczególnych elementach i zasadach działania, które można odczytać z dokumentacji technicznej.

Podstawowa Zasada Działania Kolektora Słonecznego

Zamontowany na dachu kolektor słoneczny przetwarza światło słoneczne w ciepło. Energia słońca po przejściu przez taflę szkła jest pochłaniana przez płytę absorbera o ciemnym kolorze, który nagrzewa się do wysokiej temperatury. Użycie w kolektorze szyby jest celowe, powoduje powstanie efektu szklarniowego. Światło bez problemu przechodzi przez szkło, ale zamieniając się w ciepło nie może wrócić w przestrzeń, bo długość fal cieplnych jest inna. Dochodzi więc do kumulacji energii i szybkiego przyrostu temperatury. Zgromadzona na absorberze energia cieplna przekazywana jest umieszczonej pod nim wężownicy wymiennika ciepła. W wężownicy krąży niezamarzający płyn (roztwór glikolu), który odbierając ciepło z kolektora przesyła je dalej do zasobnika ciepłej wody użytkowej. Kolektor jest więc łącznikiem między słońcem, a zbiornikiem ciepłej wody.

Kluczowe Elementy Budowy Kolektora Słonecznego

Analizując rysunki techniczne kolektorów słonecznych, można wyróżnić kilka fundamentalnych elementów, których współdziałanie zapewnia efektywne pozyskiwanie energii słonecznej.

1. Obudowa Kolektora

Obudowa stanowi zewnętrzną warstwę ochronną kolektora, zabezpieczając jego wewnętrzne komponenty przed czynnikami atmosferycznymi, takimi jak deszcz, śnieg, wiatr czy promieniowanie UV. Zazwyczaj wykonana jest z trwałych materiałów, odpornych na korozję i uszkodzenia mechaniczne. Jej konstrukcja musi zapewniać szczelność, aby zapobiec przedostawaniu się wilgoci do wnętrza kolektora, co mogłoby negatywnie wpłynąć na jego pracę i żywotność. Rysunki techniczne często przedstawiają detale połączeń obudowy, uszczelnień oraz sposoby jej mocowania do konstrukcji wsporczej.

2. Szyba Kolektora

Szyba pełni kluczową rolę w procesie pozyskiwania energii słonecznej. Jej głównym zadaniem jest przepuszczanie promieniowania słonecznego do wnętrza kolektora, jednocześnie minimalizując straty ciepła poprzez promieniowanie zwrotne. Efekt szklarniowy, wynikający z zastosowania szyby, sprawia, że promienie słoneczne łatwo przenikają przez szkło, a wygenerowane ciepło ma trudność z ucieczką na zewnątrz. W nowoczesnych kolektorach stosuje się szyby niskoemisyjne (low-e), często z powłokami antyrefleksyjnymi, które dodatkowo zwiększają ilość przepuszczanego światła i redukują odbicie. Rysunki techniczne mogą zawierać informacje o grubości szyby, jej współczynniku przepuszczalności światła (transmitancji) oraz rodzaju zastosowanych powłok.

3. Warstwa Izolacyjna

W celu zminimalizowania strat ciepła do otoczenia, wnętrze kolektora jest starannie izolowane. Warstwa izolacyjna, umieszczona zazwyczaj pod absorberem oraz po bokach obudowy, zapobiega ucieczce ciepła na zewnątrz. Materiały izolacyjne stosowane w kolektorach charakteryzują się niską przewodnością cieplną, co zapewnia ich wysoką skuteczność. Rysunki techniczne mogą wskazywać rodzaj zastosowanego materiału izolacyjnego (np. wełna mineralna, pianka poliuretanowa) oraz jego grubość.

4. Płyta Absorbera

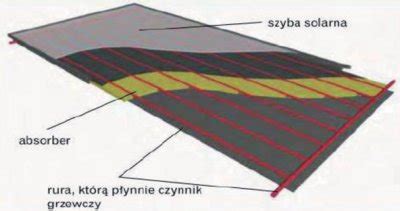

Absorber jest sercem kolektora słonecznego, odpowiedzialnym za pochłanianie energii słonecznej i przekształcanie jej w ciepło. Jest to zazwyczaj metalowa płyta (często wykonana z miedzi lub aluminium) pokryta specjalną, ciemną powłoką absorbującą promieniowanie słoneczne. Powłoki te charakteryzują się wysoką absorpcją promieniowania słonecznego (wysoki współczynnik absorpcji, α) i niską emisyjnością cieplną (niski współczynnik emisyjności, ε), co minimalizuje straty ciepła poprzez promieniowanie. Powszechnie stosuje się powłoki selektywne, takie jak czarny chrom czy specjalne lakiery na bazie tlenków metali (np. tytanu i krzemu), które mają wyższą o około 5-7% emisyjność ciepła (ε) niż np. czarny chrom w kolektorach słonecznych. Rysunki techniczne mogą przedstawiać strukturę absorbera, sposób jego mocowania oraz detale dotyczące zastosowanej powłoki.

5. Wężownica Wymiennika Ciepła

Do płyty absorbera przymocowana jest wężownica, przez którą przepływa płyn roboczy instalacji solarnej. Wężownica ta odbiera ciepło od nagrzanego absorbera i przekazuje je do płynu. Najczęściej stosuje się wężownice wykonane z miedzi, ze względu na jej doskonałe właściwości przewodnictwa cieplnego. Rysunki techniczne pokazują układ rurek tworzących wężownicę, sposób ich połączenia z absorberem (np. poprzez lutowanie twarde lub spawanie laserowe) oraz średnice rur.

6. Płyn Roboczy

W obiegu kolektora krąży płyn roboczy, który odbiera ciepło z absorbera i transportuje je do zasobnika ciepłej wody użytkowej. W polskim klimacie, ze względu na ryzyko zamarzania, najczęściej stosowanym płynem jest roztwór glikolu propylenowego. Glikol propylenowy jest nietoksyczny i bezpieczny dla zdrowia, co jest istotne w przypadku instalacji do podgrzewania wody użytkowej. Woda ma większą pojemność cieplną niż glikol propylenowy (dla glikolu propylenowego ciepło właściwe wynosi około 3,58 kJ/kgK, podczas gdy dla wody około 4,19 kJ/kgK), co oznacza, że układy termosyfonowe pracujące na wodzie wodociągowej mogą mieć o około 20% większą wydajność od podobnych pracujących na glikolu.

7. Obieg Dodatkowy (Opcjonalnie)

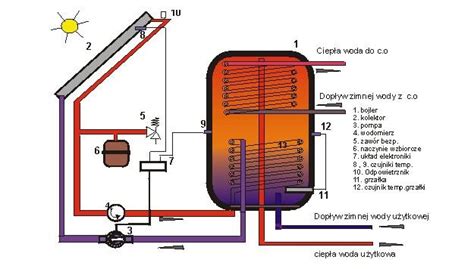

Na rysunku technicznym można również zauważyć trzeci obieg, kotła c.o., który stanowi dodatkowe, alternatywne źródło ciepła. Każdy z ww. obiegów pracuje niezależnie i może być wymuszony osobną pompą. Rozwiązanie takie umożliwia zastosowanie w obiegu kolektora płynu o specyficznych właściwościach, który nie nadaje się co prawda do picia, ale jest odporny na bardzo niskie temperatury i w okresie zimowym nie zamarza.

Typy Kolektorów Słonecznych i Ich Różnice Konstrukcyjne

Mimo wspólnej zasady działania, kolektory słoneczne różnią się budową, co przekłada się na ich wydajność i zastosowanie. Rysunki techniczne pozwalają dostrzec te różnice.

1. Kolektory Płaskie

Są to najczęściej stosowane kolektory, charakteryzujące się prostą budową. Składają się z płaskiej płyty absorbera umieszczonej w izolowanej obudowie pod szybą. Ich budowa jest często przedstawiana na rysunkach technicznych jako najbardziej podstawowy model kolektora słonecznego.

2. Kolektory Próżniowe Rurowe

W kolektorach próżniowych rurowych zamiast płaskiej płyty absorbera stosuje się szereg rur próżniowych. Każda rura próżniowa składa się z dwóch szklanych rur, między którymi wytworzona jest próżnia. Wewnątrz rury znajduje się absorber. Próżnia stanowi doskonałą izolację termiczną, minimalizując straty ciepła. Rysunki techniczne kolektorów próżniowych często uwidaczniają układ rur i sposób ich połączenia z kolektorem.

• Kolektory próżniowe typu "heat pipe": W tym rozwiązaniu ciepło z absorbera jest transportowane do kolektora za pomocą specjalnej rurki cieplnej (heat pipe) wypełnionej cieczą, która pod wpływem ciepła paruje, a następnie skrapla się, oddając ciepło. Rysunki techniczne tych kolektorów uwidaczniają obecność rurek heat pipe wychodzących z rur próżniowych.
• Kolektory próżniowe typu "direct flow": W tym przypadku płyn roboczy przepływa bezpośrednio przez absorber umieszczony wewnątrz rury próżniowej.

Sterowanie i Instalacja Kolektora Słonecznego

Nad całością pracy instalacji solarnej czuwa elektroniczny sterownik. Jest on zasilany prądem z sieci, podobnie jak pompa solarna, dlatego praca instalacji nie jest możliwa przy braku zasilania. Jeśli pomiędzy kolektorem, a zasobnikiem wytworzy się odpowiednio duża różnica temperatury (zwykle 15K) sterownik uruchamia pompę solarną i następuje wymiana ciepła. Ciepło z kolektora płynie do zasobnika ogrzewając w nim wodę. Cały proces kończy z chwilą, gdy zasobnik osiągnie wymaganą na termostacie temperaturę, lub różnica temperatur pomiędzy kolektorem a zasobnikiem spadnie poniżej wartości zadanej (zwykle 2K).

Rozwiązania Alternatywne: Termosyfon

Na południu Europy, w Izraelu, w Australii dostępne są też inne rozwiązania noszące nazwę termosyfonu. W tym rozwiązaniu zasobnik ciepłej wody znajduje się bezpośrednio obok kolektora na dachu budynku. Instalacja termosyfonowa zwana jest też grawitacyjną, bo obieg wody odbywa sie na zasadzie różnic jej gęstości bez użycia pompy. Zasobnik jest zawsze powyżej kolektora, tym samym ciepło z kolektora przepływa (unosi się) do zasobnika, a do kolektora wpływa chłodniejsza (cięższa) woda. Nie są tutaj potrzebne żadne czujniki temperatury. Obieg kończy się w momencie, gdy różnica temperatur pomiędzy kolektorem, a zasobnikiem wyrówna się. Z uwagi na umieszczenie bardzo wysoko samego zbiornika nie jest wymagana pompa do przepompowania ciepłej wody do instalacji. W układach termosyfonowych, w obiegu kolektora można stosować czystą wodę. Woda zimna doprowadzona jest bezpośrednio do zasobnika na dachu, a stąd po ogrzaniu przepływa do instalacji w budynku. Przy braku słońca woda dogrzewana jest przez alternatywne źródło ciepła (auxiliary system). Układy termosyfonowe mogą mieć bardzo różne rozwiązania w zależności od budowy zasobnika i typu kolektora. Można w nich stosować kolektory płaskie jak i rurowe przepływowe i typu „heat pipe”. Zaletą jest prostota konstrukcji, brak sterownika i pompy solarnej, tym samym uniezależnienie od poboru energii z sieci.

Rysunki techniczne są nieocenionym narzędziem w procesie projektowania, instalacji i serwisowania kolektorów słonecznych. Pozwalają nie tylko na zrozumienie skomplikowanej budowy, ale także na optymalne wykorzystanie potencjału drzemiącego w energii słonecznej.
