Obliczanie Ugięcia Płyt Żelbetowych: Kompleksowe Podejście do Stanów Granicznych Użytkowalności

Projektowanie konstrukcji żelbetowych opiera się na analizie stanów granicznych, które definiują krytyczne sytuacje mogące wystąpić podczas życia obiektu budowlanego. Wśród nich kluczowe znaczenie mają stany graniczne użytkowalności (SGU), które decydują o funkcjonalności, komforcie użytkowania oraz estetyce konstrukcji. Przekroczenie tych stanów może objawiać się w postaci zarysowań, nadmiernych ugięć czy drgań, które, choć nie zawsze bezpośrednio zagrażają nośności, znacząco obniżają jakość użytkową obiektu. Niniejszy artykuł skupia się na zagadnieniu obliczania ugięć płyt żelbetowych, przedstawiając zarówno uproszczone metody, jak i zarys ogólnego podejścia, z naciskiem na zastosowanie norm, w tym Eurokodu 2.

Zrozumienie Stanów Granicznych Użytkowalności w Konstrukcjach Żelbetowych

Stany graniczne użytkowalności obejmują szereg zjawisk, które należy sprawdzać pod działaniem obciążeń w kombinacjach charakterystycznych. Wśród nich fundamentalne znaczenie mają:

• Zarysowania: Powstawanie rys w betonie jest podstawowym mechanizmem niszczenia tego materiału i wymusza stosowanie zbrojenia. Zarysowania znacząco zmniejszają sztywność betonu, osłabiają ochronę zbrojenia przed środowiskiem, a także mogą być nieakceptowalne wizualnie. Rysy inicjują się na skutek różnicy odkształceń pomiędzy stalą a betonem.
• Ugięcia: Nadmierne ugięcia elementów konstrukcyjnych, takich jak płyty czy belki, mogą prowadzić do problemów funkcjonalnych, estetycznych, a w skrajnych przypadkach do uszkodzeń elementów wykończeniowych lub innych instalacji.
• Drgania: Choć nie są one bezpośrednio związane z ugięciami, drgania konstrukcji stanowią kolejny aspekt stanów granicznych użytkowalności, wpływający na komfort użytkowników.

Analiza stanów granicznych użytkowalności jest ściśle powiązana z fazami pracy elementu żelbetowego. W poprzedzających fazach pracy, kluczowym zjawiskiem jest zarysowanie przekroju. W dłuższym okresie eksploatacji pojawiają się również zjawiska pełzania i skurczu betonu, które dodatkowo wpływają na odkształcenia i naprężenia w konstrukcji.

Mechanizm Powstawania Rys w Betonie i Jego Wpływ na Ugięcia

Powstawanie rys w betonie jest procesem złożonym, uzależnionym od współpracy betonu i stali zbrojeniowej. W krótkim okresie czasu można wyróżnić trzy etapy tej współpracy:

• Faza I - Sprężysta (beton niespękany): Na tym etapie beton przenosi obciążenia rozciągające, pod warunkiem, że naprężenia w betonie nie przekraczają jego wytrzymałości na rozciąganie ($ \sigma{ct} < f{ct,m} $). Przy niskich naprężeniach w spojeniu betonu i stali nie obserwuje się pękania, a poślizg pręta jest niewielki. Rozkład naprężeń i odkształceń jest liniowy.
• Faza II - Powstawanie Rys: Ten etap można podzielić na trzy podfazy:
  • IIa (inicjacja pęknięć): Wzrost naprężeń w spojeniu prowadzi do rozkładu przyczepności chemicznej. Żebra prętów wywołują naprężenia rozciągające w betonie, co skutkuje powstawaniem mikropęknięć.

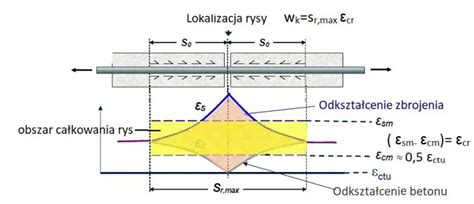

  • IIb (blokada mechaniczna): Naprężenia w spojeniu przekraczają wytrzymałość betonu na rozciąganie. Działanie klinujące żeber prętów prowadzi do powstawania podłużnych pęknięć (rys). Jest to związane ze skośnymi siłami ściskającymi wychodzącymi z pręta, które są równoważone przez obwodowe naprężenia rozciągające w otaczającym betonie.
  • IIc (zarysowanie): W przypadku elementów z gładkimi prętami etap ten następuje po zerwaniu wiązania. Siła jest przenoszona przez tarcie. W przypadku prętów żebrowanych, przy niewielkim zbrojeniu poprzecznym, powstają pęknięcia podłużne przez całe otulenie, a wiązanie może ulec gwałtownemu zerwaniu. Silne zbrojenie poprzeczne zapobiega rozerwaniu otulenia, a mechanizm przenoszenia siły zmienia się na tarcie, z dominującą odpornością na ścinanie.W uproszczonym podejściu do modelowania tego stanu zakłada się, że beton nie przenosi rozciągania, a w strefie ściskanej rozkład naprężeń jest trójkątny. Odkształcenie dolnego włókna betonu przyjmuje się jako $ \varepsilon{cl} = f{ct,m} / Ec $, gdzie $ Ec $ jest modułem betonu, uwzględniającym zjawiska czasowe.
• Faza III - Stan Graniczny Nośności (przekrój zarysowany): Ta faza jest opisana modelem, w którym beton nie przenosi rozciągania, a rozkład naprężeń w strefie ściskanej jest zazwyczaj trójkątny. Model graniczny żelbetu analizuje bryłę naprężeń w przekroju żelbetowym znajdującym się w stanie granicznym nośności. W poprzedzających fazach rozkład naprężeń jest inny i silnie związany z zarysowaniem przekroju.

Warto zaznaczyć, że klasyczne założenie o sięganiu pęknięcia aż do początku strefy ściskanej (braku strefy rozciąganej) nie jest potwierdzone badaniami. Analizy numeryczne wskazują, że w fazie II istnieje obszar niezarysowanego, rozciąganego betonu.

Moment Rysujący i Jego Znaczenie w Analizie Ugięć

Moment rysujący przekrój, $ M_{cr} $, to moment zginający powodujący powstanie pierwszej rysy w betonie. Pierwsza rysa pojawia się zazwyczaj na końcu pracy przekroju w fazie sprężystej. W fazie I, gdy przekrój nie jest jeszcze zarysowany, rozkład odkształceń i naprężeń jest liniowy. Często, dla uproszczenia obliczeń momentu rysującego, pomija się wzmocnienie przekroju stalą.

W klasycznym podejściu, dla wyznaczenia momentu rysującego, analizuje się rozciągany pręt betonowo-stalowy otaczający stal o wysokości $ h{c,ef} $. Zależność na wysokość strefy rozciąganej $ x{II,t} $ jest istotna dla oceny zachowania przekroju po zarysowaniu.

Metody Obliczania Ugięć Płyt Żelbetowych

Obliczanie ugięć elementów żelbetowych, w tym płyt, jest kluczowe dla spełnienia wymagań stanów granicznych użytkowalności. Istnieją różne metody podejścia do tego zagadnienia, od uproszczonych po ogólne i dokładne.

Metoda Wskaźnikowa (Uproszczona)

Metoda wskaźnikowa polega na ograniczeniu stosunku rozpiętości do wysokości elementu ( $ L/h $ ) zgodnie z wytycznymi normowymi. Jest to podejście szybkie, ale nie zawsze uniwersalne, ograniczające się do katalogu zamkniętych schematów belek i płyt. Ponadto, metoda ta może dawać wyniki obarczone znacznymi błędami, szczególnie dla belek o mniejszych rozpiętościach lub przy dużych obciążeniach. Błąd metody wskaźnikowej może wynosić kilkadziesiąt procent w porównaniu do metody ogólnej. Ze względu na te niedoskonałości, w niniejszym artykule odchodzi się od tej metody na rzecz podejścia ogólnego.

Metoda Ogólna (Dokładna)

Metoda ogólna polega na porównaniu obliczonego ugięcia z dopuszczalną wartością, określoną w normach. Obliczenie ugięcia następuje na podstawie analizy krzywizny elementu, która jest zmienna wzdłuż jego długości ze względu na zmienny moment bezwładności przekroju, powodujący różne stopnie zarysowania.

Krzywizna $ \kappa(x) $ jest ściśle związana z momentem zginającym $ M(x) $ i zależy od sztywności przekroju, która zmienia się w zależności od stopnia zarysowania. Na długości belki mogą wystąpić odcinki z rozciąganym włóknem górnym lub dolnym, co wymaga uwzględnienia w obliczeniach.

Do ugięć wywołanych zewnętrznymi obciążeniami dodaje się ugięcia wynikające z różnicy skurczu włókien belki, spowodowanej przede wszystkim różnicami w zbrojeniu dolnym i górnym.

Całkowanie Równania Ugięcia

Całkowanie wyrażenia na ugięcie, które można zapisać jako:$ EI \frac{d^2w}{dx^2} = M(x) $gdzie $ EI $ jest sztywnością zginającą, a $ M(x) $ momentem zginającym, można przeprowadzić różnymi metodami, w tym metodą różnic skończonych. Metoda ta, zaimplementowana w arkuszach kalkulacyjnych, pozwala na dyskretyzację belki na skończone elementy i rozwiązanie układu równań.

Centralny operator różnicowy drugiego rzędu w metodzie różnic skończonych daje błąd aproksymacji rzędu $ \Delta x^2/12 $, co oznacza, że błąd maleje wraz z kwadratem długości elementów $ \Delta x = h $.

W modelu dyskretnym wprowadza się węzły pozorne, a układ równań uzupełnia się o warunki brzegowe. Macierz współczynników różnicowych jest niezależna od obciążeń i buduje się ją z wektora współczynników $ |1, -2, 1 | $. Uwzględnienie warunków brzegowych następuje poprzez wykreślenie odpowiednich wierszy i kolumn macierzy.

Macierz odwrotna do macierzy współczynników różnicowych jest również niezależna od obciążenia i rozkładu sztywności, w tym zarysowania. Analiza struktury tej macierzy pozwala stwierdzić, że największy wpływ na strzałkę ugięcia ma zachowanie przekrojów w węzłach środkowych.

Uproszczone Obliczenia dla Płyt Dwukierunkowo Zbrojonych

W przypadku płyt dwukierunkowo zbrojonych, sprawdzenie warunku ugięcia należy wykonać oddzielnie dla obu głównych kierunków zbrojenia (osi X i Y). Podstawowa wartość dopuszczalnego stosunku długości do wysokości użytecznej ($ L/d $) odczytywana jest z norm i korygowana o odpowiednie współczynniki. Metoda uproszczona nie oblicza realnego ugięcia, lecz służy do oceny, czy dokładne obliczenie jest wymagane.

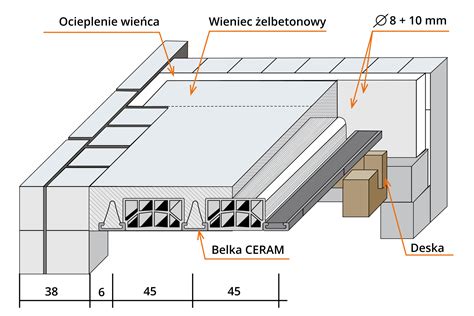

Aby znaleźć podstawową wartość $ L/d $, potrzebny jest stopień zbrojenia płyty ($ \rho_x $) oraz schemat statyczny płyty. Dla płyty posadowionej na ścianach nośnych, schematem jest płyta swobodnie podparta. Należy pamiętać, że nawet po korekcie, nierówność sprawdzająca może nie zostać spełniona, co wymusza przejście do metody dokładnej obliczenia strzałki ugięcia.

Uwzględnienie Zjawisk Czasowych

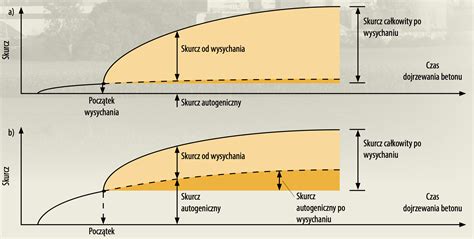

Długotrwałe obciążenie, pełzanie i skurcz betonu mają znaczący wpływ na ugięcia elementów żelbetowych. Pełzanie zwiększa odkształcenia i redystrybucję naprężeń wiązania, co może prowadzić do zwiększenia szerokości rys i bardziej równoległego ich układu. W przypadku eksploatacji w specyficznych warunkach (np. wysoka wilgotność, długi okres obciążenia), końcowy współczynnik pełzania należy obliczyć z ogólnych zależności, np. z wykorzystaniem kalkulatorów dedykowanych tym zjawiskom.

Programy Komputerowe i Narzędzia Obliczeniowe

Współczesne projektowanie konstrukcji żelbetowych często wykorzystuje programy komputerowe, które implementują opisane procedury szacowania szerokości rys i ugięć. Takie narzędzia, jak kalkulator LCżelbet, pozwalają na automatyczne wyznaczanie parametrów i własności elementów, a także przeprowadzanie obliczeń zgodnie z normami, takimi jak Eurokod 2 czy polskie normy. Programy te umożliwiają wybór klas betonu i stali, a także analizę stanów granicznych nośności i użytkowalności.

Podsumowanie Praktyczne

W celu zapewnienia odpowiedniego komfortu użytkowania pomieszczeń przykrytych płytami stropowymi, kluczowe jest upewnienie się, że ich ugięcia nie przekraczają wartości dopuszczalnych. Wymaga to przeprowadzenia analizy zgodnej z obowiązującymi normami.

• Metoda uproszczona: Służy do wstępnej oceny, czy ugięcia mogą przekroczyć wartości dopuszczalne. Opiera się na porównaniu stosunku rozpiętości do wysokości elementu, skorygowanego o odpowiednie współczynniki.
• Metoda dokładna: Wymagana, gdy metoda uproszczona wskazuje na potencjalne przekroczenie dopuszczalnych ugięć. Polega na bezpośrednim obliczeniu strzałki ugięcia z uwzględnieniem rzeczywistych właściwości materiałowych, geometrycznych i obciążeń.

Niezależnie od metody, należy pamiętać o uwzględnieniu zjawisk czasowych, takich jak pełzanie i skurcz betonu, które mają znaczący wpływ na odkształcenia elementów żelbetowych w dłuższym okresie eksploatacji.

W praktyce, projektowanie płyt żelbetowych z uwzględnieniem ugięć jest procesem iteracyjnym, często wspomaganym przez specjalistyczne oprogramowanie, które pozwala na efektywne i dokładne przeprowadzenie niezbędnych obliczeń.
