Napowietrzacz Kanalizacyjny: Niezbędny Element Nowoczesnej Instalacji Sanitarnej

Instalacja kanalizacyjna, choć często pozostaje w ukryciu, odgrywa kluczową rolę w zapewnieniu komfortu i higieny w każdym budynku. Jej prawidłowe funkcjonowanie zależy od wielu czynników, wśród których niezwykle istotne jest odpowiednie napowietrzanie. Zaniedbanie tego aspektu może prowadzić do szeregu problemów, od nieprzyjemnych zapachów po uszkodzenia samej instalacji. Rozwiązaniem, które skutecznie radzi sobie z wyzwaniami wentylacji kanalizacyjnej, są napowietrzacze, znane również jako zawory napowietrzające.

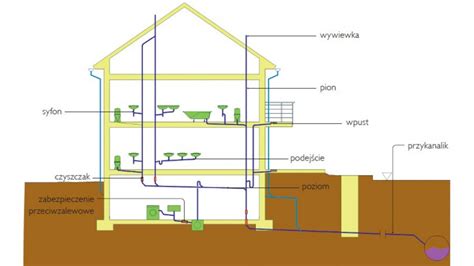

Skąd Bierze Się Podciśnienie i Nadciśnienie w Instalacji?

Podstawą działania systemu kanalizacyjnego jest grawitacyjny spływ ścieków. Gdy woda z urządzeń sanitarnych, takich jak toaleta, pralka czy umywalka, trafia do pionu kanalizacyjnego, zajmuje miejsce powietrza. Jeśli instalacja nie jest odpowiednio wentylowana, może dojść do powstania niekorzystnych zjawisk ciśnieniowych.

W przypadku odpływu dużej ilości wody, w pionie kanalizacyjnym może powstać podciśnienie. Jest to efekt zasysania powietrza, które może doprowadzić do „wysysania” wody z syfonów - zamknięć wodnych chroniących przed wydostawaniem się gazów ściekowych do pomieszczeń. Wyschnięty syfon staje się otwartą drogą dla metanu, siarkowodoru oraz groźnych wirusów i bakterii, co prowadzi do nieprzyjemnych zapachów i zagrożeń sanitarnych.

Typowe przyczyny podciśnienia w instalacji kanalizacyjnej obejmują:

• Nieprawidłowo wykonaną instalację.
• Zbyt dużą ilość przyborów sanitarnych lub nadmierną odległość urządzeń od pionu.
• Brak odpowiedniej wentylacji systemów kanalizacyjnych.

Z kolei nadciśnienie w instalacji kanalizacyjnej zwykle wskazuje na niedrożność systemu. Nagromadzone zanieczyszczenia blokują swobodny odpływ ścieków, wypychając wodę z syfonów i powodując jej cofanie się. Nadciśnienie może być również wynikiem gromadzenia się gazów kanałowych przy braku odpowiedniej wentylacji.

Dlaczego Zawory Napowietrzające Są Niezbędne?

Zawory napowietrzające stanowią innowacyjne rozwiązanie problemów związanych z wentylacją instalacji kanalizacyjnych. Ich główną funkcją jest automatyczne dostarczanie powietrza do systemu w momencie powstania podciśnienia, co zapobiega wysysaniu wody z syfonów. Gdy ciśnienie w instalacji wyrówna się z ciśnieniem atmosferycznym, zawór samoczynnie się zamyka, zapobiegając wydostawaniu się nieprzyjemnych zapachów. Działają one więc w pewnym sensie podobnie do zaworów zwrotnych, ale regulują przepływ powietrza, a nie cieczy.

Zastosowanie zaworów napowietrzających przynosi szereg korzyści:

• Eliminacja nieprzyjemnych zapachów: Zapobiegają wysychaniu syfonów, co jest główną przyczyną wydostawania się gazów ściekowych do pomieszczeń.
• Ochrona syfonów: Chronią zamknięcia wodne przed zasysaniem wody, zapewniając ich stałe wypełnienie.
• Poprawa przepływu ścieków: Utrzymanie odpowiedniego ciśnienia w systemie zapewnia płynny i niezakłócony spływ ścieków.
• Zwiększona swoboda projektowania: Umożliwiają bardziej elastyczne projektowanie instalacji, zwłaszcza w modernizowanych budynkach, gdzie wyprowadzenie tradycyjnej rury wywiewnej ponad dach może być utrudnione lub kosztowne.
• Niezawodność w trudnych warunkach: Wiele modeli, np. firmy McAlpine, jest przystosowanych do pracy w nieogrzewanych pomieszczeniach, takich jak garaże czy domki letniskowe, nawet w ujemnych temperaturach (klasa A1).
• Gwarancja szczelności: Produkty renomowanych producentów przechodzą rygorystyczne testy szczelności, zgodne z normą EN 12380.

Zasada Działania Napowietrzaczy

Mechanizm działania zaworu napowietrzającego jest stosunkowo prosty, lecz niezwykle efektywny. Wewnątrz zaworu znajduje się ruchoma część, najczęściej elastyczna membrana lub dysk, która w normalnych warunkach spoczywa na gnieździe, utrzymując je w stanie zamknięcia.

Gdy w przewodach kanalizacyjnych powstaje podciśnienie (np. podczas spływu dużej ilości wody), ciśnienie po wewnętrznej stronie zaworu spada poniżej ciśnienia atmosferycznego. Różnica ciśnień powoduje uniesienie się membrany lub dysku, otwierając wlot powietrza z otoczenia do instalacji. Powietrze jest zasysane do pionu kanalizacyjnego, wyrównując ciśnienie i zapobiegając wyssaniu wody z syfonu.

Po wyrównaniu ciśnień po obu stronach zaworu, membrana lub dysk powraca na swoje miejsce pod wpływem własnego ciężaru lub siły sprężystości, ponownie zamykając dopływ powietrza. Zawór pozostaje w stanie zamknięcia do momentu ponownego wystąpienia różnicy ciśnień.

Kiedy i Gdzie Montować Napowietrznik?

Lokalizacja i sposób montażu zaworu napowietrzającego mają kluczowe znaczenie dla jego efektywnego działania. Wybór odpowiedniego miejsca i modelu zależy od specyfiki instalacji i typu budynku.

Główne miejsca montażu:

• Zakończenia pionów kanalizacyjnych: W budynkach jednorodzinnych do trzech kondygnacji jeden zawór napowietrzający na końcu pionu w najwyższym punkcie może zastąpić tradycyjną rurę wywiewną. W budynkach wielorodzinnych lub użyteczności publicznej stosuje się kilka zaworów rozmieszczonych co kilka kondygnacji, aby odciążyć główny system wentylacji.
• Podejścia pod przybory sanitarne: Zawory montowane na podejściach chronią konkretne syfony przed zasysaniem wody, eliminując lokalne podciśnienia i efekt "bulgotania". Dotyczy to zwłaszcza długich podejść lub urządzeń o dużym przepływie, takich jak pralki czy zmywarki.
• Pomieszczenia z dostępem świeżego powietrza: Zawór powinien być zamontowany w miejscu, gdzie ma zapewniony swobodny dostęp powietrza atmosferycznego.
• Przebudowy i adaptacje: W sytuacjach, gdy dach jest już wykończony lub nie ma możliwości poprowadzenia dodatkowej rury wentylacyjnej, zawory zewnętrzne (np. VP100B z maskującą kratką) montowane w ścianie stanowią doskonałe rozwiązanie.
• Syfony z wbudowanymi napowietrznikami: Niektóre syfony, np. dla zlewozmywaków czy umywalek, posiadają zintegrowane zawory napowietrzające, które lokalnie eliminują problemy z podciśnieniem.

Ważne zasady montażu:

• Dostęp serwisowy: Lokalizacja powinna umożliwiać łatwy dostęp do zaworu w celu ewentualnego serwisu lub czyszczenia siatki zabezpieczającej.
• Pozycja pionowa: Zawory napowietrzające powinny być montowane w pozycji pionowej, z maksymalnym dopuszczalnym odchyleniem od pionu (zazwyczaj 5%).
• Ochrona przed zamarznięciem: W pomieszczeniach nieogrzewanych lub na zewnątrz należy stosować zawory odporne na niskie temperatury (klasa A1) lub zapewnić im odpowiednią izolację.
• Unikanie kontaktu ze ściekami: Zawór nie powinien mieć bezpośredniego kontaktu ze ściekami.
• Wysokość montażu: Zalecana wysokość montażu to co najmniej 35 cm nad podłogą z wpustem podłogowym i 1 metr nad najwyżej położonym syfonem umywalkowym lub zlewozmywakowym.

Dobór Właściwego Modelu

Wybór odpowiedniego modelu zaworu napowietrzającego jest kluczowy dla zapewnienia skuteczności całego systemu. Należy wziąć pod uwagę kilka podstawowych kryteriów:

1. Średnica napowietrznika: Średnica króćca montażowego zaworu powinna być równa, większa lub bardzo zbliżona do średnicy rury odpływowej, do której jest podłączany. Absolutnie nie należy stosować redukcji średnicy przewodu napowietrzającego. Dla różnych urządzeń zaleca się następujące średnice:

   • Ø 32 mm: umywalki.
   • Ø 50 mm: wanny, zlewozmywaki, odpływy podłogowe.
   • Ø 75 mm: piony kuchenne, podejścia zbiorcze.
   • Ø 110 mm: miski ustępowe, piony kanalizacyjne.W przypadku potrzeby połączenia z rurami o innych średnicach, producenci oferują specjalne gumowe łączniki redukcyjne.

2. Przepustowość: Wydajność zaworu (mierzona w litrach na sekundę, l/s) musi odpowiadać przewidywanemu natężeniu przepływu ścieków. Modele renomowanych firm, takie jak McAlpine, często przekraczają wymagania norm, osiągając bardzo wysokie wartości przepustowości (nawet do 50 l/s). Norma PN-EN 12056-2 dostarcza wytycznych do obliczenia całkowitej wielkości przepływów ścieków i zapotrzebowania na powietrze.

3. Odporność na temperaturę i położenie: Zawory są klasyfikowane zgodnie z normą PN-EN 12380, która uwzględnia zakres temperatury roboczej i położenie względem przyłączonych urządzeń.

   • Klasa A: Zawory dopuszczone do montażu poniżej poziomu zalewania przyłączonych urządzeń.
   • Klasa B: Zawory niedopuszczone do montażu poniżej poziomu zalewania.Dodatkowo wyróżnia się typy temperaturowe:
   • Typ I: od -20°C do +60°C.
   • Typ II: od 0°C do +60°C.
   • Typ III: od 0°C do +20°C.W strefach narażonych na ujemne temperatury, np. w nieogrzewanych garażach czy na poddaszach, stosuje się zawory klasy A lub odpowiednio oznaczone typy temperaturowe (np. AI).

Produkty Wiodących Producentów

Na rynku dostępnych jest wiele rozwiązań oferowanych przez renomowanych producentów, takich jak Wavin, McAlpine czy Geberit.

Wavin proponuje dwa sprawdzone rozwiązania:

• Mini-Vent: Idealny do wentylowania podejść pod przybory sanitarne (umywalki, miski ustępowe). Dostępny w średnicach montażowych 32, 40, 50 mm i wydajności 7,7 l/s.
• Maxi-Vent: Przeznaczony do pionów kanalizacyjnych i podejść zbiorowych odprowadzających większe ilości ścieków. Dostępny w średnicach 75 i 110 mm oraz wydajności 34,1 l/s.Oba modele pracują w zakresie temperatur od -20°C do +60°C.

McAlpine oferuje szeroką gamę zaworów, w tym modele o wysokiej przepustowości, które przekraczają wymagania norm, a także syfony z wbudowanymi napowietrznikami, np. modele 5510, HC50-50, E31AVPF-SV czy TP31VW50.

Geberit wprowadził innowacyjne podejście do montażu, umożliwiające łączenie zaworów z przewodami o różnych średnicach za pomocą gumowych łączników redukcyjnych. Ich rozwiązania są testowane w certyfikowanych laboratoriach, co potwierdza ich niezawodność i zgodność z normami.

Napowietrzacze a Tradycyjna Wentylacja Wywiewna

Często pojawia się pytanie, czy zawory napowietrzające mogą całkowicie zastąpić tradycyjne wywiewki wyprowadzane ponad dach. Odpowiedź brzmi: nie zawsze.

Zgodnie z przepisami prawnymi (m.in. Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. Nr 75/2002 z późniejszymi zmianami oraz norma PN-81/B-10700/01), każdy pion kanalizacyjny powinien być zakończony wywiewką wyprowadzoną ponad dach. Wywiewki te zapewniają nie tylko napowietrzanie instalacji, ale przede wszystkim odprowadzanie na zewnątrz gazów kanałowych, które powstają w wyniku rozkładu odpadków organicznych. Gazy te mogą być nie tylko nieprzyjemne, ale również trujące i wybuchowe.

Zawory napowietrzające pełnią przede wszystkim funkcję doprowadzania powietrza do instalacji w celu wyrównania ciśnienia. Nie zapewniają one jednak odprowadzenia gazów na zewnątrz. W budynkach, gdzie wyprowadzenie wszystkich pionów ponad dach jest utrudnione lub niemożliwe, zawory napowietrzające mogą stanowić uzupełnienie tradycyjnej wentylacji. Przepisy dopuszczają stosowanie napowietrzaczy na niektórych pionach, pod warunkiem, że przynajmniej jeden pion w budynku jest zakończony tradycyjną wywiewką.

Dodatkowo, zawory napowietrzające są rekomendowane na długich podejściach kanalizacyjnych, które przekraczają dopuszczalne normy długości (np. powyżej 3 metrów dla podejść innych niż WC), lub w sytuacjach, gdy instalacja jest szczególnie rozbudowana. Sprawdzają się również w domach ze zbiornikami bezodpływowymi (szambami), gdzie zapewniają prawidłowe odpowietrzanie.

Należy pamiętać, że zawory napowietrzające nie są wskazane przy przyborach podwieszanych (które wentyluje się przez dach) ani na zewnątrz budynków w miejscach narażonych na silne mrozy, gdzie membrana może przymarznąć do gniazda.

Konserwacja i Dostępność

Zawory napowietrzające, choć zazwyczaj nie wymagają skomplikowanej konserwacji, powinny być montowane w miejscach łatwo dostępnych. Okresowo należy czyścić siatkę zabezpieczającą przed przedostawaniem się do wnętrza zaworu pajęczyn, owadów czy drobnych gryzoni, które mogłyby zakłócić jego prawidłowe działanie. W przypadku konieczności przeprowadzenia bardziej zaawansowanych prac serwisowych, takich jak udrożnienie pionu, wyjęcie zaworu umożliwia dostęp do przewodu bez konieczności demontażu syfonów czy przyborów sanitarnych.

Podsumowanie

Napowietrzacze kanalizacyjne stanowią kluczowy element nowoczesnych systemów sanitarnych, zapewniając ich prawidłowe funkcjonowanie, higienę i komfort użytkowania. Zapobiegając podciśnieniu w instalacji, chronią syfony przed wysychaniem, eliminują nieprzyjemne zapachy i zapewniają płynny spływ ścieków. Odpowiedni dobór i montaż zaworu napowietrzającego, zgodnie z obowiązującymi normami i wytycznymi producentów, gwarantuje długotrwałą i bezproblemową pracę całej instalacji kanalizacyjnej.
