Nadproże Kleina: Zapomniane Rozwiązanie z Potencjałem

Współczesne budownictwo oferuje szeroki wachlarz rozwiązań konstrukcyjnych, jednak historia budowlana skrywa w sobie wiele innowacji, które, choć dziś stosowane sporadycznie, wciąż mogą znaleźć swoje miejsce w nowoczesnych projektach. Jednym z takich elementów jest nadproże Kleina, które, choć kojarzone głównie ze stropami o tej samej nazwie, stanowi odrębny, ale powiązany element konstrukcyjny. Jego historia, zasady działania i potencjalne zastosowania zasługują na ponowne przyjrzenie się, zwłaszcza w kontekście poszukiwania trwałych i ekonomicznych rozwiązań. Niniejszy artykuł zgłębi tajniki nadproża Kleina, jego budowę, rodzaje, zasady montażu oraz porówna je z innymi dostępnymi na rynku opcjami.

Czym jest nadproże i jakie jest jego znaczenie w konstrukcji budynku?

Nadproże to kluczowy element konstrukcyjny w kształcie belki, który umieszcza się nad otworami w ścianach, takimi jak drzwi czy okna. Jego głównym zadaniem jest przenoszenie obciążeń z górnych partii muru na jego boki, zapobiegając tym samym osiadaniu lub pękaniu ściany nad otworem. Dystrybuuje ciężar konstrukcji znajdującej się ponad otworem na elementy konstrukcyjne znajdujące się po bokach, czyli ściany lub słupy, chroniąc tym samym stolarkę okienną i drzwiową przed bezpośrednim naciskiem. Bez odpowiednio dobranego i wykonanego nadproża, konstrukcja budynku nie byłaby w stanie stabilnie przenosić obciążeń, co mogłoby prowadzić do poważnych uszkodzeń i zagrożeń. Nadproże, będąc integralną częścią konstrukcyjną każdego budynku, musi być starannie dobrane i zamontowane, aby zapewnić trwałość i bezpieczeństwo całej budowli.

Nadproże Kleina: Tradycja i Specyfika Wykonania

Nadproża typu Kleina, znane również jako nadproża ceglane ze zbrojonymi spoinami, to tradycyjne rozwiązanie, które znajduje swoje korzenie w historii budownictwa. Są one bezpośrednio powiązane ze stropami Kleina, które również opierają się na zasadach konstrukcji stalowej i murowanej. Nadproże Kleina wykonuje się z cegieł pełnych, które muszą posiadać klasę wytrzymałości co najmniej równą 10. Jest to rozwiązanie dedykowane przede wszystkim ścianom ceglanym o grubości większej lub równej 25 cm.

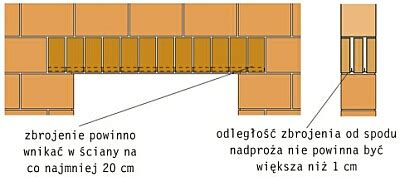

Kluczowym aspektem wykonania nadproża Kleina jest sposób ułożenia cegieł oraz zbrojenie spoin. Dla mniejszych otworów, których rozpiętość jest mniejsza niż 1,5 metra, cegły układa się w tzw. "wozówkę", czyli na dłuższym boku. W przypadku większych otworów, o rozpiętości do 2,5 metra, cegły ustawia się "na główkach", czyli na krótszym boku, co zwiększa ich wytrzymałość. W ścianach nośnych o grubości 24-25 cm, nadproże Kleina zazwyczaj składa się z trzech warstw cegieł, a podłużne spoiny między nimi mają grubość około 2 cm. To właśnie w tych spoinach zatopione jest zbrojenie stalowe, najczęściej w postaci płaskowników (bednarki) o przekroju 2x15 mm do 3x30 mm lub prętów o średnicy 5-12 mm. Płaskowniki te są na końcach nadproża zagięte, co zapewnia lepsze zakotwienie w miejscach oparcia na ścianie.

Ważnym elementem montażu nadproża Kleina jest zastosowanie deskowania i stemplowania, które powinno być utrzymane na miejscu przez okres około 14 dni, aby zaprawa zdążyła związać i uzyskać odpowiednią wytrzymałość. W przypadku nadproży ceglanych, wymagane jest również trwałe zbrojenie w spoinach płyty, co podkreśla ich specyfikę konstrukcyjną.

Rodzaje Nadproży: Spektrum Możliwości

Podczas gdy nadproże Kleina reprezentuje tradycyjne podejście, współczesne budownictwo oferuje szeroki wachlarz innych typów nadproży, każdy z własnymi cechami i zastosowaniami. Zrozumienie tych różnic pozwala na dokonanie świadomego wyboru, dopasowanego do specyfiki projektu, wymagań inżynieryjnych i budżetu.

• Nadproża Monolityczne (Wylewane na miejscu): Są to nadproża wykonane z mieszanki betonowej i zbrojenia stalowego, wylewane bezpośrednio na budowie. Wymagają wykonania deskowania i zbrojenia zgodnie z projektem konstruktora. Charakteryzują się dużą swobodą kształtowania, co pozwala na dopasowanie ich do nietypowych form architektonicznych i przenoszenie bardzo dużych obciążeń. Ich wadą jest większa pracochłonność w porównaniu do prefabrykatów.

• Nadproża Prefabrykowane: To gotowe elementy, produkowane fabrycznie i dostarczane na budowę. Mogą być wykonane z betonu, keramzytobetonu, a także w formie kształtek typu "U" lub "L", które na miejscu wypełnia się zbrojeniem i zalewa betonem. Ich zaletą jest szybkość montażu i brak konieczności oczekiwania na wiązanie betonu. Mogą mieć jednak ograniczoną możliwość dopasowania do specyficznych wymagań.

• Nadproża Systemowe: Elementy te są częścią danego systemu budowlanego i często wykorzystują kształtki ceramiczne, silikatowe, betonowe, z betonu komórkowego lub keramzytowe. Ich konstrukcja często uwzględnia możliwość wypełnienia wkładem termoizolacyjnym, co poprawia właściwości cieplne budynku. Są one zazwyczaj przygotowywane jako półprodukty, przystosowane do konkretnych technologii budowlanych.

• Nadproża Strunobetonowe: Nowoczesne rozwiązanie konstrukcyjne, wykonane z betonu wysokiej wytrzymałości i stalowego zbrojenia strunowego. Charakteryzują się znaczną odpornością na obciążenia i dużą wytrzymałością. Są łatwe w montażu i funkcjonalne, jednak często ich cena jest wyższa od innych typów.

• Nadproża Stalowe: Wykonane z profili stalowych, np. dwuteowych lub ceowych. Doskonale sprawdzają się przy przenoszeniu dużych obciążeń i przy otworach o szerokościach przekraczających 2,5 metra. Mogą być produkowane na zamówienie, co pozwala na dopasowanie ich do indywidualnych potrzeb. Są sztywne, trwałe i wytrzymałe.

• Nadproża Drewniane: Stosowane głównie w budownictwie szkieletowym, domach z bali lub przy większych rozpiętościach otworów. Mogą mieć formę litej belki, drewna klejonego, belek dwuteowych lub kratownic. Wymagają odpowiedniego przygotowania i montażu, często z użyciem podwójnych słupków.

• Nadproża typu L-19: Popularne, prefabrykowane belki żelbetowe w kształcie litery L, o wysokości 19 cm i szerokości stopy 9 cm. Szybkie w montażu, nie wymagają deskowania. Stosowane w ścianach z pustaków typu Porotherm, opierane na głębokość od 12,5 cm do 25 cm.

• Nadproża Samonośne: Wysokie belki (od 19 cm do 24 cm), które stanowią samodzielną konstrukcję i mogą być obciążone bezpośrednio stropem. Stosuje się je przy otworach nieprzekraczających 1,75 m. Wymagają oparcia na ścianach na głębokości około 20-25 cm. Są stosunkowo tanie i mają dobre właściwości izolacyjne, ale są mało nośne.

• Nadproża Nienoszące (Niesamonośne): Nazywane również niskimi, mają zazwyczaj 7 cm wysokości. Nie mogą samodzielnie przenosić obciążeń zewnętrznych. Często są to elementy żelbetowo-ceramiczne w kształcie litery "U" z pojedynczym prętem, stosowane w dużych otworach o rozpiętości powyżej 2,5 m.

Zasady Montażu i Kluczowe Aspekty

Niezależnie od wybranego typu nadproża, prawidłowy montaż jest kluczowy dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Istnieje kilka ogólnych zasad, które należy przestrzegać:

• Oparcie na ścianie: Nadproża powinny być odpowiednio oparte na ścianach nośnych. Zazwyczaj oparcie to wynosi od 25 cm do 30 cm, w zależności od wielkości przenoszonych obciążeń i wytycznych technologii. Długość nadproża jest zazwyczaj dostosowana do szerokości otworu i grubości ściany nośnej, z zapasem minimum 15-30 cm z każdej strony otworu.

• Izolacja termiczna: Należy pamiętać o zaplanowaniu odpowiedniej warstwy termicznej w celu uniknięcia tworzenia się mostków cieplnych, co jest istotne dla ogólnych właściwości termoizolacyjnych domu i przyszłych kosztów jego eksploatacji.

• Deskowanie i stemplowanie: W przypadku nadproży monolitycznych lub ceglanych typu Kleina, konieczne jest wykonanie deskowania i stemplowania, które powinno być utrzymane na miejscu przez określony czas (zazwyczaj 14-20 dni), aby zaprawa lub beton zdążyły związać.

• Wzmocnienie konstrukcji: W przypadku otworów w istniejących ścianach, zwłaszcza nośnych, może być konieczne wykonanie dodatkowych wzmocnień, na przykład poprzez bruzdowanie ścian i osadzenie w nich belek stalowych, a następnie zalanie betonem.

• Dobór materiałów: Wybór odpowiedniego betonu (np. B25 dla nadproży monolitycznych) i zaprawy (cementowa lub cementowo-wapienna) jest kluczowy dla uzyskania odpowiedniej wytrzymałości.

Kiedy nadproże nie jest konieczne? Montaż nadproża nie jest niezbędny, jeśli otwór wykonany jest w ścianie, która nie jest nośna. Należy jednak bezwzględnie upewnić się, że dana ściana nie przenosi żadnych naprężeń.

Czy można ciąć nadproże? Nadproża stanowią element konstrukcyjny i nie można ich ciąć, ponieważ takie działanie mogłoby naruszyć całą konstrukcję. Zamiast tego, lepiej zamówić stolarkę okienną lub drzwiową na konkretny wymiar.

Koszty Nadproży: Inwestycja w Bezpieczeństwo

Koszty związane z nadprożami mogą być zróżnicowane i zależą od wielu czynników, takich jak:

• Typ nadproża: Nadproża prefabrykowane są zazwyczaj tańsze w montażu, podczas gdy nadproża monolityczne wymagają większych nakładów pracy i materiałów. Nadproża stalowe lub strunobetonowe mogą być droższe od tradycyjnych rozwiązań ceglanych.

• Materiały: Koszty materiałów, takich jak beton, zbrojenie, stal, cegła czy gotowe elementy prefabrykowane, bezpośrednio wpływają na ostateczną cenę.

• Montaż: Cena montażu zależy od złożoności prac, dostępności i renomy ekipy budowlanej. W przypadku nadproży monolitycznych, koszt obejmuje wykonanie deskowania, zbrojenia i wylanie betonu. W przypadku nadproży prefabrykowanych, koszt dotyczy głównie ich osadzenia.

Popularne nadproża prefabrykowane L-19, w zależności od długości, mogą kosztować od 40 do 270 zł. Średnia cena nadproża betonowego to około 25 zł/m. Koszt montażu może być łączony z wykonaniem otworu i wynosić nawet 300 zł za metr bieżący.

Podsumowanie i Przyszłość Nadproża Kleina

Nadproże Kleina, mimo że jest rozwiązaniem historycznym, nadal posiada pewne zalety, takie jak stosunkowo niski koszt wykonania przy niewielkich wymiarach i możliwość zastosowania w tradycyjnym budownictwie murowanym. Szczególnie podczas remontów starych domów, można natknąć się na te zapomniane konstrukcje, które wciąż pełnią swoją funkcję. Jednakże, w kontekście nowoczesnych technologii budowlanych, jego zastosowanie jest ograniczone, ustępując miejsca bardziej efektywnym i uniwersalnym rozwiązaniom, takim jak nadproża żelbetowe monolityczne czy prefabrykowane.

Wybór odpowiedniego nadproża jest decyzją techniczną, która powinna być podyktowana specyfiką projektu, wymaganiami inżynieryjnymi oraz oczekiwaniami estetycznymi. Konsultacja z konstruktorem lub doświadczonym budowlańcem jest zawsze wskazana, aby zapewnić bezpieczeństwo, trwałość i optymalne rozwiązania dla konkretnego budynku.
