Zawór Szybkiego Spustu: Klucz do Efektywności i Bezpieczeństwa w Systemach Pneumatycznych

W dynamicznie rozwijającym się świecie przemysłu, gdzie precyzja i szybkość działania są kluczowe, systemy pneumatyczne odgrywają nieocenioną rolę. W sercu tych zaawansowanych układów znajduje się zawór szybkiego spustu, znany również jako zawór odpowietrzający. To niewielkie, lecz niezwykle istotne urządzenie, którego prawidłowe działanie przekłada się na efektywność, niezawodność i bezpieczeństwo całego systemu. Zrozumienie jego zasady działania, budowy i zastosowań jest niezbędne dla każdego, kto zajmuje się projektowaniem, konserwacją lub eksploatacją instalacji pneumatycznych.

Czym jest Zawór Szybkiego Spustu?

Zawór szybkiego spustu to formalnie zawór rozdzielający trójdrogowy, należący do grupy elementów sterujących kierunkiem przepływu sprężonego powietrza. Jego głównym zadaniem jest umożliwienie szybkiego i kontrolowanego odpowietrzania siłowników pneumatycznych. Zamiast odprowadzać powietrze przez główny zawór rozdzielający sterujący siłownikiem, zawór szybkiego spustu przekierowuje je bezpośrednio z przyłącza siłownika, co znacząco przyspiesza cykl pracy.

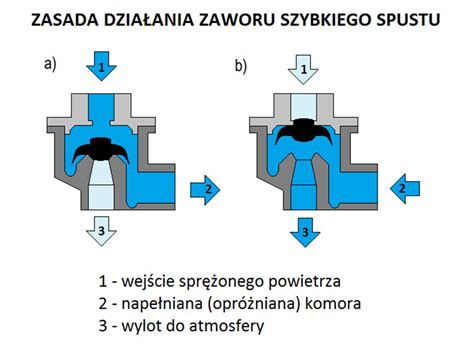

Zasada Działania Zaworu Szybkiego Spustu

Zasada działania zaworu szybkiego spustu opiera się na prostym mechanizmie kierowania przepływu sprężonego powietrza. W typowej konfiguracji, zawór ten jest montowany bezpośrednio w przyłącze siłownika pneumatycznego.

1. Zasilanie Siłownika: Kiedy sprężone powietrze jest doprowadzane do siłownika, aby go wysunąć lub schować, zawór rozdzielający kieruje przepływ do odpowiedniego portu siłownika. W tym czasie, drugi port siłownika jest połączony z zaworem szybkiego spustu.
2. Odpowietrzanie Siłownika: Gdy zawór rozdzielający przełącza kierunek przepływu, aby cofnąć tłok siłownika, powietrze z komory siłownika jest wypychane. Zamiast wracać przez zawór rozdzielający, jest ono kierowane do zaworu szybkiego spustu.
3. Szybkie Uwolnienie Powietrza: Wewnątrz zaworu szybkiego spustu, powietrze jest kierowane do wyjścia, które zazwyczaj jest wyposażone w tłumik hałasu. Tłumik ten redukuje głośność procesu odpowietrzania, co jest istotne dla komfortu pracy. Dzięki bezpośredniemu połączeniu z siłownikiem i możliwości szybkiego uwolnienia powietrza, cykl pracy siłownika ulega znacznemu skróceniu.

Kluczowym elementem, który umożliwia szybkie odpowietrzanie, jest możliwość swobodnego przepływu powietrza z siłownika do atmosfery (lub innego punktu odprowadzenia) z pominięciem głównego zaworu sterującego. To właśnie ta funkcja nadaje zaworowi jego nazwę i decyduje o jego znaczeniu w systemach pneumatycznych.

Budowa i Materiały

Zawory szybkiego spustu są zazwyczaj wykonane z trwałych i odpornych materiałów, co zapewnia im długą żywotność i niezawodność w trudnych warunkach przemysłowych. Najczęściej spotykanymi materiałami są:

• Aluminium: Korpus zaworu wykonany z aluminium jest lekki, wytrzymały i odporny na korozję. Odlewane lub obrabiane korpusy aluminiowe stanowią solidną podstawę dla mechanizmu zaworu.
• Mosiądz: W niektórych zastosowaniach, szczególnie tam, gdzie wymagana jest wyższa odporność na korozję lub specyficzne właściwości materiałowe, stosuje się mosiądz.

Wnętrze zaworu szybkiego spustu zawiera elementy takie jak:

• Gwintowane przyłącza: Umożliwiają łatwy i pewny montaż zaworu w układzie, często bezpośrednio w przyłączu siłownika.
• Element uszczelniający: Kluczowy dla prawidłowego działania, odpowiada za kierowanie przepływu powietrza i zapewnienie szczelności w odpowiednich momentach.
• Tłumik hałasu: Zintegrowany element, który znacząco redukuje hałas powstający podczas odpowietrzania.

Zastosowania Zaworu Szybkiego Spustu

Wszechstronność zaworu szybkiego spustu sprawia, że znajduje on zastosowanie w wielu dziedzinach przemysłu i automatyki:

• Zaawansowane Układy Pneumatyczne: Są one integralną częścią większości nowoczesnych systemów pneumatycznych, gdzie kluczowe jest szybkie i precyzyjne sterowanie siłownikami.
• Zakłady Przemysłowe: Wszędzie tam, gdzie wykorzystuje się siłowniki pneumatyczne do automatyzacji procesów produkcyjnych, zawory szybkiego spustu zwiększają wydajność i skracają czas cyklu.
• Systemy Sterowania Kierunkiem Sprężonego Powietrza: Stanowią element umożliwiający efektywne zarządzanie przepływem powietrza w skomplikowanych układach.
• Maszyny Produkcyjne i Obrabiarki: Zwiększają prędkość ruchów roboczych, co przekłada się na wyższą produktywność.
• Przemysł Motoryzacyjny: Stosowane w liniach montażowych i systemach automatyzacji produkcji pojazdów.

Poprawne odpowietrzenie układu pneumatycznego za pomocą zaworu szybkiego spustu nie tylko zwiększa prędkość ruchów roboczych, ale również wpływa na poprawę bezpieczeństwa, redukcję zużycia energii i wydłużenie żywotności komponentów.

Rodzaje i Montaż Zaworów Szybkiego Spustu

Obecnie na rynku dostępne są dwa podstawowe rodzaje zaworów szybkiego spustu, różniące się sposobem montażu:

• Zawór Wkręcany: Najczęściej spotykany typ, który pełni jednocześnie rolę złączki. Jest on po prostu wkręcany w przyłącze siłownika.
• Zawór Montowany z Użyciem Systemów Wtykowych: W niektórych aplikacjach stosuje się systemy wtykowe, które umożliwiają szybki i łatwy demontaż oraz montaż zaworu.

Dobór odpowiedniego typu zaworu zależy od specyfiki danej instalacji, wymagań montażowych oraz preferencji użytkownika.

Popularne Rozmiary i Parametry

Rozmiar zaworu szybkiego spustu jest kluczowym parametrem, który należy dopasować do konkretnego układu pneumatycznego i jego wymagań. Najpopularniejsze rozmiary przyłączy to:

• 1/8″
• 1/4″
• 3/8″
• 1/2″
• 3/4″

Wybór odpowiedniego rozmiaru, a także dopuszczalnego zakresu ciśnienia sprężonego powietrza (często w granicach od 0,3 do 10 barów), jest niezbędny do zapewnienia optymalnej pracy układu. Ważne jest również uwzględnienie prędkości przepływu powietrza, która dla większości zastosowań wynosi od 2,5 do 4,5 m³/min.

Zawór Szybkiego Spustu a Zawór Redukcyjny Ciśnienia

Warto zaznaczyć, że zawór szybkiego spustu nie jest tym samym, co zawór redukcyjny ciśnienia. Podczas gdy zawór szybkiego spustu służy do szybkiego odpowietrzania siłowników, zawór redukcyjny ciśnienia hydraulicznego ma za zadanie obniżenie i stabilizację ciśnienia w określonych obszarach układu hydraulicznego.

Zawór redukcyjny ciśnienia hydraulicznego jest urządzeniem mechanicznym, które pomaga w zmniejszeniu ciśnienia w niektórych obszarach układu hydraulicznego. Cały układ hydrauliczny nie może działać pod tym samym ciśnieniem, co może spowodować uszkodzenie maszyny. Ten zawór dwudrogowy umożliwia przepływ płynu pod określonym ciśnieniem. Po przekroczeniu ustawionego ciśnienia przepływ przepustnicy jest kierowany do odgałęzień układu hydraulicznego. Można więc śmiało powiedzieć, że głównym celem działania zaworów redukcyjnych ciśnienia hydraulicznego jest regulacja ciśnienia wtórnego. Poza tym są normalnie otwarte.

Podstawowe elementy zaworu redukcyjnego ciśnienia hydraulicznego to:

• Obudowa zaworu: Hermetyzuje wszystkie elementy robocze zaworu.
• Sprężyna dociskowa: Utrzymuje położenie zaworu suwakowego, przywracając go do swojego położenia w normalnych warunkach pracy.
• Zawór suwakowy tłokowy: Jego ruch zamyka lub otwiera porty zaworów, aby regulować ilość przepływającego przez niego płynu.

Zasada działania zaworu redukcyjnego ciśnienia hydraulicznego opiera się na ciśnieniu z układu znajdującego się za nim. Zawór kontroluje to ciśnienie za pomocą szpuli obciążonej sprężyną. Gdy ciśnienie nastawcze zaworu przewyższa ciśnienie za zaworem, płyn może swobodnie przepływać. Gdy ciśnienie za zaworem odpowiada ustawieniu zaworu, następuje przesunięcie suwaka, częściowo blokując otwór wylotowy. Gdy zawór jest całkowicie zamknięty, następuje wzrost ciśnienia za zaworem, które jest łagodzone przez przewód spustowy.

Zawór Upustowy a Zawór Bezpieczeństwa

Terminy "zawór upustowy" i "zawór bezpieczeństwa" bywają używane zamiennie, jednak w technice pneumatycznej i hydraulicznej istnieją istotne różnice. Zawór bezpieczeństwa jest specjalnym rodzajem zaworu upustowego, przeznaczonym ściśle do funkcji ochronnej, posiadającym wymagane certyfikaty i często działającym gwałtownie dla szybkiego rozładowania nadciśnienia. Zawór upustowy w ujęciu ogólnym może pełnić zarówno funkcje zabezpieczające, jak i regulacyjne (utrzymanie parametrów), działa proporcjonalnie i bywa dostosowany konstrukcyjnie do ciągłego przewietrzania układu.

Zawór upustowy (znany także jako zawór nadmiarowy, bocznikowy lub zrzutowy) to rodzaj zaworu, którego zadaniem jest kontrolowane odprowadzenie nadmiaru medium (np. sprężonego powietrza) z układu w momencie przekroczenia zadanej wartości parametru - zazwyczaj ciśnienia. Utrzymuje on ciśnienie w instalacji pneumatycznej poniżej określonego limitu, wypuszczając nadmiar sprężonego powietrza do atmosfery lub do innej części układu (recyrkulacja).

Kluczowe Zalety Zaworów Szybkiego Spustu

Inwestycja w odpowiednio dobrane zawory szybkiego spustu przynosi szereg wymiernych korzyści:

• Przyspieszenie Ruchu Roboczego: Bezpośrednie i szybkie odpowietrzanie siłowników znacząco skraca czas ich cyklu pracy.
• Zwiększenie Wydajności: Szybsze cykle pracy przekładają się na wyższą produktywność całego systemu.
• Poprawa Bezpieczeństwa: Kontrolowane odpowietrzanie i możliwość precyzyjnego sterowania przepływem powietrza minimalizują ryzyko awarii.
• Trwałość i Niezawodność: Wykonane z wysokiej jakości materiałów, zawory są odporne na uszkodzenia mechaniczne i zapewniają długotrwałą pracę.
• Redukcja Hałasu: Zintegrowane tłumiki hałasu dbają o komfortowe warunki pracy.
• Zwiększona Szczelność: Prawidłowo zamontowane zawory przyczyniają się do utrzymania wysokiej szczelności układu pneumatycznego.

Podsumowując, zawór szybkiego spustu jest niepozornym, lecz fundamentalnym elementem nowoczesnych systemów pneumatycznych. Jego rola w zapewnieniu szybkości, precyzji i niezawodności działania sprawia, że jest on niezbędnym komponentem w każdym profesjonalnie zaprojektowanym i eksploatowanym układzie.
