Budowa i Wymagania dla Murowanych Kominów Systemowych w Polsce – Analiza Norm i Praktyki

Budowa komina jest jednym z kluczowych elementów każdego budynku, odpowiedzialnym za bezpieczne odprowadzanie produktów spalania, dymu oraz zapewnienie prawidłowej wentylacji. W Polsce proces ten regulowany jest przez szereg przepisów prawa budowlanego oraz norm technicznych, z których kluczową rolę odgrywa norma PN-B-10425. Niniejszy artykuł zgłębia zagadnienia związane z murowanymi kominami systemowymi, koncentrując się na wymaganiach normatywnych, praktycznych aspektach wykonawczych oraz ewolucji przepisów, ze szczególnym uwzględnieniem nowelizacji normy PN-B-10425:2019-09.

Podstawowe Funkcje i Konstrukcja Kominów

Komin, niezależnie od sposobu wykonania, pełni fundamentalną rolę w zapewnieniu bezpieczeństwa i komfortu użytkowania budynku. Jego podstawowym przeznaczeniem jest odprowadzanie produktów spalania, takich jak spaliny, dym, pył, sadza czy para wodna, z urządzeń grzewczych, takich jak kotły, piece czy kominki. Dzięki zjawisku różnicy temperatur między wlotem a wylotem, komin naturalnie generuje ciąg, który umożliwia usuwanie tych szkodliwych substancji bez konieczności stosowania mechanicznych wyciągów.

W praktyce budowlanej wyróżnia się kilka rodzajów przewodów kominowych, w zależności od ich funkcji:

• Przewody dymowe: służą do odprowadzania dymu z urządzeń opalanych paliwem stałym, np. kominków czy pieców na węgiel lub drewno.
• Przewody spalinowe: przeznaczone są do usuwania spalin z urządzeń opalanych paliwem gazowym lub olejowym, np. kotłów kondensacyjnych. Są one narażone na działanie żrących związków powstających w wyniku kondensacji pary wodnej ze spalinami.
• Przewody wentylacyjne: odpowiedzialne są za usuwanie zanieczyszczonego powietrza z pomieszczeń, zwłaszcza tych pozbawionych okien, takich jak łazienki czy kuchnie, zapewniając tym samym cyrkulację powietrza w budynku, szczególnie w przypadku wentylacji grawitacyjnej.

Teoretycznie, budynek pozbawiony urządzeń spalających paliwo i korzystający wyłącznie z wentylacji mechanicznej może nie wymagać standardowych przewodów kominowych. Jednakże, w większości domów jednorodzinnych, obecność komina jest niezbędna. W budynkach wielokondygnacyjnych często stosuje się kominy wielokanałowe, w których przewody biegną blisko siebie.

Rodzaje Kominów Murowanych i Systemy Kompletne

Tradycyjnie, w budownictwie jednorodzinnym dominują konstrukcje kominów murowanych. Ich budowa, choć wydaje się prosta, wymaga precyzji i stosowania odpowiednich materiałów. Wyróżniamy kilka wariantów kominów murowanych:

• Komin betonowy: wykorzystuje kształtki z lekkiego betonu keramzytowego, które otaczają przewód kominowy.
• Komin ceramiczny: charakteryzuje się dwuwarstwową konstrukcją, gdzie zewnętrzną obudowę stanowi zazwyczaj lekki beton, a wewnętrzny rdzeń wykonany jest z kamionki kwasoodpornej lub ceramiki szamotowej.

Alternatywą dla tradycyjnego murowania jest zakup gotowego do montażu systemu kominowego. Komin systemowy, często ceramiczny, składa się z prefabrykowanych elementów, takich jak pustaki kominowe, ceramiczne lub stalowe rury, zakończenia, otuliny izolacyjne i akcesoria montażowe. Takie zestawy są zaprojektowane do łatwego złożenia, jednak nadal wymagają odpowiednich umiejętności budowlanych.

Norma PN-B-10425: Kluczowe Wymagania i Interpretacja

Podstawowym dokumentem określającym wymagania dla murowanych przewodów kominowych w Polsce jest norma PN-B-10425. Jej aktualna wersja, PN-B-10425:2019-09, wprowadziła pewne zmiany w stosunku do poprzednich wydań, co może generować wątpliwości interpretacyjne, szczególnie w kontekście przepisów prawa budowlanego.

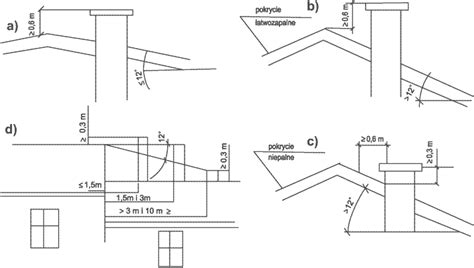

Jednym z kluczowych aspektów regulowanych przez normę jest usytuowanie wylotów przewodów kominowych w stosunku do przeszkód terenowych i architektonicznych. Norma PN-B-10425:2019-09 w punkcie 4.4.1 stanowi: "W przypadku kominów znajdujących się w odległości większej niż 3,00 m od krawędzi przeszkody, wyloty przewodów kominowych powinny znajdować się co najmniej na poziomie płaszczyzny poprowadzonej pod kątem 12 st."

Wcześniejsza norma, PN-B-10425:1989, w punkcie 3.3.2.1. podawała bardziej szczegółowe wytyczne dotyczące odległości: "Przy usytuowaniu komina obok elementu budynku stanowiącego przeszkodę (zasłonę), dla prawidłowego działania przewodów, ich wyloty powinny znajdować się ponadto: a) ponad płaszczyzną wyprowadzoną pod kątem 12 st. W dół od poziomu najwyższej przeszkody (zasłony) dla kominów znajdujących się w odległości od 3 do 10 m od tej przeszkody przy dachach stromych".

Różnica w zapisie między nową a starą normą, szczególnie w zakresie definicji odległości większej niż 3 m, może prowadzić do sytuacji, gdzie projektanci muszą brać pod uwagę istniejące kominy niskich budynków znajdujące się w znacznej odległości od inwestycji. Jest to istotne, ponieważ dopuszczalna wysokość projektowanego budynku często zależy od wysokości kominów sąsiednich budynków.

Kwestia Powołania Norm w Przepisach Prawnych

Kwestia stosowania norm, zwłaszcza wycofanych lub nowelizowanych, jest często przedmiotem dyskusji. Zgodnie z informacjami zawartymi w dostarczonym tekście, Załącznik nr 1 do Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), w wykazie polskich norm powołanych w rozporządzeniu, przywołuje normę PN-B-10425:1989.

W opinii Zespołu Rzeczoznawców, obligatoryjne jest stosowanie tej normy, która została wprost przywołana w obowiązującym załączniku. Polski Komitet Normalizacyjny (PKN) podkreśla, że normy wycofane nie tracą swojej wartości merytorycznej, a jedynie prezentują mniej nowoczesne rozwiązania. "Zbiór norm wycofanych nie jest, bowiem zbiorem norm, których stosowanie jest zakazane. (…) Normy wycofane tym różnią się od norm aktualnych, że prezentują mniej nowoczesne rozwiązania - z punktu widzenia postępu naukowo-technicznego - jednak rozwiązania te nie są błędne."

System normalizacji w Polsce ma charakter dobrowolny od 1994 roku. Terminologia "obowiązywanie normy" jest w tym kontekście niewłaściwa; poprawne jest stosowanie pojęć normy aktualnej i wycofanej (nieaktualnej). Interpretowanie zapisu art. 5 ust. 4 ustawy o normalizacji jako delegacji do nakładania obowiązku stosowania norm aktami niższego rzędu niż ustawy jest uznawane za chybione.

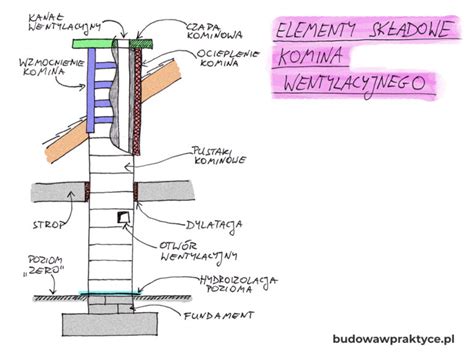

Wymagania Konstrukcyjne i Materiałowe dla Kominów Murowanych

Niezależnie od aktualności normy, budowa komina murowanego musi spełniać szereg rygorystycznych wymagań technicznych, aby zapewnić bezpieczeństwo i trwałość konstrukcji.

• Grubość przegród: Przegrody międzyprowokowe oraz ściany komina powinny mieć grubość co najmniej 12 cm.
• Prowadzenie przewodów: Przewody kominowe muszą być prowadzone pionowo. Dopuszczalne jest niewielkie odchylenie od pionu, jednak powinno być ono minimalizowane.
• Odległość od elementów łatwopalnych: Wewnętrzna powierzchnia przewodu dymowego musi być oddalona od łatwopalnych elementów konstrukcyjnych (np. belek stropowych, krokwi więźby dachowej) o co najmniej 16 cm. Przestrzeń tę należy wypełnić materiałem izolacyjnym o klasie niepalności A1.
• Fundamentowanie: Komin, jako ciężki element konstrukcyjny, musi być posadowiony na własnym fundamencie, np. zbrojonej stopie lub ławie fundamentowej. Kluczowe jest wykonanie izolacji poziomej przeciwwilgociowej na styku fundamentu z pierwszą warstwą cegieł.
• Materiały budowlane: Do budowy komina należy stosować wyłącznie materiały niepalne. Trzon komina wznosi się z cegły pełnej ceramicznej klasy minimum 15, murowanej na zaprawę cementowo-wapienną.
• Gładkość kanałów: Wewnętrzne ścianki przewodów dymowych i spalinowych muszą być idealnie gładkie, bez występów i "zadziorów" z zaprawy. Zaleca się użycie wzornika o wymiarach kanału.
• Wykończenie trzonu: Trzon musi być wykonany z materiałów mrozoodpornych.
• Zakończenie przewodu kominowego: Na wylocie komina wentylacyjnego lub spalinowego montuje się nasady kominowe, które zabezpieczają przed odwróceniem ciągu i poprawiają jego działanie.

Wkłady Kominowe - Konieczność w Nowoczesnym Budownictwie

Tradycyjny komin murowany, wykonany wyłącznie z cegły, może nie być wystarczająco odporny na agresywny kondensat powstający w kotłach kondensacyjnych (gaz, olej) ani na wysokie temperatury i ryzyko pożaru sadzy w kotłach na paliwa stałe. Dlatego też, w przypadku podłączenia nowoczesnych kotłów gazowych lub olejowych, montaż wkładu kwasoodpornego jest bezwzględnie wymagany do ochrony przed agresywnym kondensatem. W przypadku kotłów na paliwa stałe, montaż wkładu żaroodpornego jest wysoce zalecany dla zapewnienia szczelności i bezpieczeństwa.

Wysokość Kominów Ponad Dach - Klucz do Prawidłowego Ciągu

Prawidłowa wysokość komina ponad dachem jest kluczowa dla zapewnienia niezakłóconego ciągu, niezależnie od warunków wiatrowych. Zgodnie z przepisami:

• Na dachu stromym (>12°) pokrytym materiałem łatwopalnym, wylot komina musi znajdować się co najmniej 60 cm powyżej kalenicy.
• Między wylotem przewodu spalinowego i dymowego a najbliższym skrajem korony drzew dorosłych należy zapewnić zachowanie odległości co najmniej 6 m.

Kominy Systemowe - Montaż i Potencjalne Błędy

Montaż kominów systemowych, choć ułatwiony dzięki prefabrykacji, nadal wymaga precyzji i ścisłego przestrzegania instrukcji producenta. Najczęściej popełniane błędy obejmują:

• Słaba orientacja w technologiach: Nowoczesne systemy kominowe wykorzystują nowe techniki montażu, dlatego kluczowe jest zapoznanie się z instrukcjami producenta.
• Eliminowanie elementów systemu: Celowe pomijanie niektórych części systemu, często z przyczyn ekonomicznych, prowadzi do utraty gwarancji i potencjalnych problemów w przyszłości.
• Niedopasowanie systemu do urządzenia grzewczego: Komin systemowy należy dobierać do rodzaju kotła, paliwa, temperatury spalania, mocy urządzenia i sposobu jego pracy.
• Nieodpowiednie umiejscowienie: Komin nie powinien kolidować z elementami więźby dachowej.
• Niedopasowana wysokość komina: Ważna jest wysokość względem dachu i otoczenia.
• Brak dylatacji: Komin nie powinien być obciążony przez konstrukcję budynku.
• Brak ocieplenia nad poziomem dachu: Jest to istotne w miejscach, gdzie komin przechodzi ze strefy ogrzewanej do nieogrzewanej.
• Słabej jakości wykończenie: Nieodpowiednie zabezpieczenie części kominowych nad dachem przed czynnikami atmosferycznymi.
• Źle ulokowane przewody wyczystki i trójnika: Muszą być oddzielone i umieszczone na odpowiedniej wysokości.
• Brak wzmocnienia podstawy i usztywnienia komina: Ze względu na wysokość i smukłość konstrukcji, kominy wymagają solidnego podsadowienia i ewentualnego usztywnienia.

Podsumowanie Wymagań i Zaleceń

Budowa murowanego komina systemowego to proces złożony, wymagający specjalistycznej wiedzy i ścisłego przestrzegania obowiązujących norm i przepisów. Kluczowe jest zwrócenie uwagi na prawidłowy dobór materiałów, precyzyjne wykonanie konstrukcji, odpowiednie zabezpieczenie przed czynnikami atmosferycznymi oraz dostosowanie systemu do konkretnego urządzenia grzewczego. W przypadku wątpliwości interpretacyjnych dotyczących norm, zaleca się konsultację z projektantem lub rzeczoznawcą budowlanym, a także opieranie się na normach wprost przywołanych w przepisach prawa budowlanego. Prawidłowo wykonany komin to gwarancja bezpieczeństwa, efektywności energetycznej i długowieczności budynku.
