Pion Kanalizacyjny: Kluczowe Aspekty Instalacji i Typowe Błędy

Instalacja kanalizacyjna jest fundamentalnym elementem każdego budynku, odpowiedzialnym za bezpieczne i higieniczne usuwanie ścieków. Mimo pozornej prostoty, jej poprawne wykonanie wymaga precyzji i znajomości zasad, a błędy popełniane na etapie projektowania i montażu mogą prowadzić do szeregu uciążliwych problemów. Od bulgotania w rurach i nieprzyjemnych zapachów, po poważniejsze awarie w postaci cofania się nieczystości - wszystkie te niedogodności często wynikają z nieprawidłowego podejścia do kluczowych aspektów, takich jak spadek przewodów, średnice rur czy prawidłowe podłączenie poszczególnych urządzeń sanitarnych.

Wpływ Rozmieszczenia Przyborów Sanitarnych na Projekt Instalacji

Sposób prowadzenia podejść, czyli odcinków rur łączących przybory sanitarne z pionami kanalizacyjnymi, ich wymagany spadek i długość, są ściśle powiązane z rozmieszczeniem urządzeń sanitarnych w łazience i kuchni. W wielu przypadkach konieczność przestrzegania ustalonych w normach zasad ich układania utrudnia lub nawet uniemożliwia inwestorom zaaranżowanie pomieszczeń sanitarnych zgodnie z oczekiwaniami. Kiedy stają przed wyborem: sprawna instalacja kanalizacyjna czy wymarzony układ urządzeń sanitarnych, często wybierają to drugie, co jest błędem.

Instalacja kanalizacyjna pracuje najlepiej, gdy odcinki rur łączące urządzenia sanitarne z pionami są możliwie krótkie. W pierwszej kolejności należy zaplanować usytuowanie miski ustępowej. Nie powinna ona stać (lub wisieć) dalej niż 1 metr od pionu, z maksymalnym dopuszczalnym oddaleniem 2,5 metra, mierzone pionowo od pionu do syfonu. Jeśli podejście musi być dłuższe, powinno być dodatkowo wentylowane. Miski ustępowej najlepiej nie podłączać do wspólnego podejścia z innymi przyborami sanitarnymi. Jeżeli chcemy złamać tę zasadę, na podejściu należy zainstalować dodatkową wentylację oraz rewizję - kształtkę z klapką umożliwiającą dostęp do wnętrza przewodu, na przykład w celu usunięcia zatoru. W przeciwnym razie podczas korzystania z urządzeń sanitarnych znajdujących się bliżej pionu może dochodzić do wysysania wody z syfonu przyboru sanitarnego znajdującego się na końcu podejścia.

Kluczowa Rola Spadków i Syfonów w Działaniu Instalacji

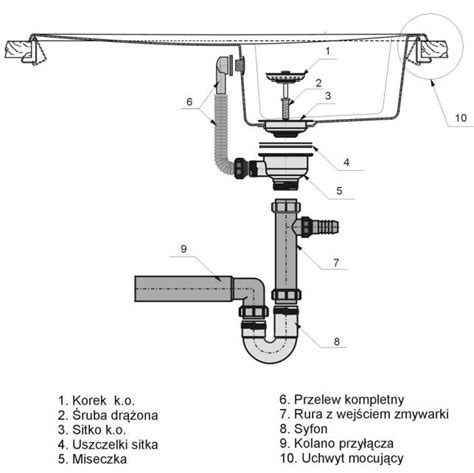

Przewody kanalizacyjne poziome powinny być ułożone ze spadkiem wynoszącym co najmniej 2%. Podobnie trzeba postąpić w przypadku podejść, w których różnica wysokości między końcami wynosi 1-3 metry. Każde urządzenie sanitarne podłączone do instalacji kanalizacyjnej musi mieć osobny syfon. Montuje się go między otworem odpływowym z przyboru sanitarnego a rurą podejścia kanalizacyjnego. W syfonie musi się stale znajdować woda, która stanowi rodzaj korka oddzielającego instalację od urządzenia sanitarnego, zapobiegając wydostawaniu się nieprzyjemnych zapachów.

Problemy mogą się pojawić także wtedy, gdy syfon wprawdzie zostanie zamontowany, ale na skutek nieprawidłowego zaprojektowania i/lub wykonania instalacji podczas przepływu dużej ilości ścieków przez sąsiednie podejścia i pion w rurach będzie powstawało podciśnienie, wysysające z niego wodę. Do wysysania wody z syfonów umywalek, wanien lub brodzików dochodzi na przykład wtedy, gdy ich podejścia zostały włączone do pionu poniżej podejścia z miski ustępowej znajdującej się na tej samej kondygnacji. W poprawnie wykonanej instalacji podejście do miski ustępowej, jako największe, powinno być zawsze włączone poniżej podejść z innych przyborów sanitarnych.

W przypadku syfonów do brodzików, zwłaszcza modnych ostatnio bardzo płaskich lub ukształtowanych jedynie przez spadek w podłodze łazienki, bardzo ważna jest ich przepustowość. Wynosi ona od mniej więcej 30 do ponad 70 litrów na minutę.

Zasada Działania Grawitacyjnego i Dobór Średnic Rur

Instalacja kanalizacyjna z założenia działa grawitacyjnie. Ścieki przepływają pod wpływem własnego ciężaru od urządzeń sanitarnych przez podejścia do pionów kanalizacyjnych, a stamtąd do poziomych przewodów odpływowych. Tylko w wyjątkowych przypadkach, gdy nie da się zbudować instalacji grawitacyjnej, odchodzi się od tej zasady, ale wtedy potrzebne są urządzenia mechaniczne z napędem elektrycznym, rozdrabniające i przepompowujące ścieki w wybranym kierunku.

Aby ścieki mogły być sprawnie usuwane wyłącznie za sprawą grawitacji, średnice rur muszą być odpowiednio dobrane do przewidywanej ilości i rodzaju odprowadzanych zanieczyszczeń. Jeśli rury będą miały za małą średnicę, instalacja nie będzie dostatecznie szybko i skutecznie odbierała powstającego strumienia ścieków. Średnica rur w instalacji kanalizacyjnej zwiększa się w miarę oddalania się od przyboru sanitarnego i włączania do niej kolejnych urządzeń sanitarnych. Nieco większą średnicę muszą mieć podejścia poprowadzone od wanny, zlewozmywaka i brodzika - zazwyczaj 50 mm. Te średnice ustalono doświadczalnie, kierując się zasadą, że rura łącząca urządzenie sanitarne z pionem nie może być mniejsza od wylotu z tego urządzenia. Jeżeli podejście ma odbierać ścieki z więcej niż jednego przyboru sanitarnego, jego średnica musi być co najmniej taka jak średnica największego z wylotów. Wspólny odpływ z umywalki i wanny nie może więc być mniejszy niż 50 mm, mimo że do umywalki wystarczy podejście 40-milimetrowe. Do wspólnego podejścia mogą być podłączone zlewy, umywalki, bidety, pisuary, wanny, brodziki, pralki i zmywarki.

Przy ustalaniu średnicy pionów, do których podłącza się odpływy z poszczególnych przyborów lub grup przyborów sanitarnych, obowiązuje podobna zasada jak w przypadku podejść - ich średnica musi być co najmniej taka jak największa średnica podejścia.

Materiały i Techniki Łączenia Elementów Instalacji

Elementy instalacji kanalizacyjnej, takie jak rury i kształtki, mogą stać się przyczyną nieszczelności instalacji. Dlatego ich elementy należy łączyć bardzo dokładnie, zwłaszcza że po wykończeniu pomieszczeń (ścian, posadzek) do większości połączeń nie ma swobodnego dostępu.

Najczęściej stosowane materiały to tworzywa sztuczne, takie jak polipropylen (PP) czy polietylen (PE). Tworzywa te są odporne na korozję, lekkie i mają niski współczynnik chropowatości, co oznacza, że opory przepływu w rurach są niewielkie. Do budowy instalacji najlepiej używać rur i złączek od jednego producenta systemu, co gwarantuje kompatybilność elementów i prawidłowe działanie połączeń.

Odcinki rur, które mają być ze sobą łączone, należy przycinać w płaszczyźnie prostopadłej do osi rury, czyli pod kątem prostym do osi przewodu. Odmierzony fragment rury (kielich nie wlicza się do jej długości, bo jest elementem łączącym) ucina się ręcznie piłą do drewna w tak zwanej skrzynce uciosowej, używanej przez stolarzy do przycinania listew drewnianych pod wybranym kątem. Jeżeli rura ma średnicę do 50 mm, można także użyć obcinaka krążkowego z kółkiem tnącym do rur z tworzywa. Jeśli średnica jest większa, stosuje się obcinak krążkowy tnący po obwodzie lub z kamieniami centrującymi i specjalnym nożem tnącym. Rury kanalizacyjne wolno przycinać tylko z "bosej" strony, nigdy od strony kielicha. Po przycięciu krawędź musi zostać starannie oszlifowana i sfazowana pod kątem 15 stopni, aby ostre pozostałości nie uszkodziły uszczelki i w konsekwencji nie doprowadziły do powstania nieszczelności w instalacji kanalizacyjnej.

Liczba kształtek (kolanek, łuków, trójników) powinna być jak najmniejsza, ponieważ im mniej będzie połączeń, tym mniejsze niebezpieczeństwo, że któreś z nich okaże się nieszczelne. Należy unikać stosowania rur elastycznych, chętnie używanych na przykład do podłączenia miski ustępowej albo wykonania łuków, ponieważ zwiększają opory przepływu, gromadzą zanieczyszczenia i są nieodporne na zniszczenie przez gryzonie.

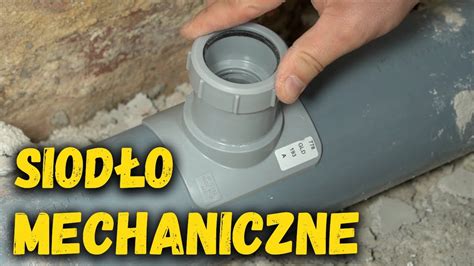

Najczęściej wykorzystywane są połączenia kielichowe, polegające na wsunięciu bosego końca jednej rury w kielich drugiej. Połączenie uszczelnia się zwykle gumową uszczelką (tak zwaną wargową), sprzedawaną w komplecie z rurą lub kształtką. Nie wolno wciskać końcówki rury do końca głębokości kielicha; trzeba pozostawić 5-10 mm luzu. Dzięki temu będzie możliwa naturalna kompensacja wydłużeń spowodowanych wzrostem temperatury przepływających wewnątrz ścieków. Kielich musi mieć odpowiednią długość, aby rura, kurcząc się, nie wysunęła się z niego. W trudno dostępnych miejscach zamiast zwykłego kielicha można użyć takiego o zmniejszonej średnicy zewnętrznej (tzw. eurokielicha).

Rury i kształtki z polietylenu wysokiej gęstości (HDPE) łączy się najczęściej przez zgrzewanie doczołowe, polegające na rozgrzaniu do odpowiedniej temperatury, a następnie zetknięciu ze sobą równo przyciętych końców dwóch elementów instalacji. W trudno dostępnych miejscach można stosować elektromufy, czyli pierścienie z zatopionym drutem oporowym. Po wsunięciu końcówek rur do pierścienia drut podłącza się do źródła prądu, co powoduje stopienie tworzywa i trwałe połączenie.

Montaż i Mocowanie Instalacji w Budynku

Często popełnianym błędem jest niezachowanie wystarczającego nachylenia poziomych odcinków przewodów. Za małe spadki lub - w skrajnych przypadkach - ich brak uniemożliwiają grawitacyjny przepływ ścieków w rurach. Grubsze zanieczyszczenia mechaniczne, takie jak fekalia, tłuszcze, włosy czy piasek, zaczynają się wtedy odkładać na wewnętrznych ściankach rur, prowadząc do zatorów. Aby mieć pewność, że ścieki będą się przemieszczały w rurach pod wpływem własnego ciężaru (grawitacyjnie), poziome przewody należy układać ze spadkiem w kierunku przepływu ścieków - nie mniejszym niż 2%, ale też nie większym niż 15%. Przy zbyt dużym nachyleniu przepływ byłby zbyt gwałtowny, co mogłoby powodować nadmierny hałas.

Podejścia powinno się włączać do pionów pod kątem przekraczającym 45 stopni, a kierunek prowadzenia poziomych przewodów zmieniać łagodnie, to znaczy pod kątem mniejszym od 90 stopni. W tak prowadzonej instalacji opory przepływu są mniejsze. W razie potrzeby łatwiej też ją czyścić za pomocą spirali hydraulicznej.

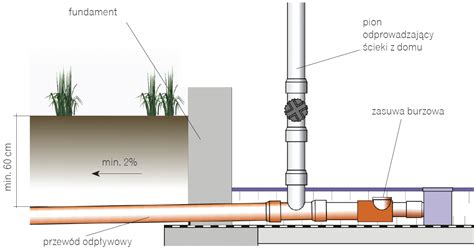

Instalacja musi być przymocowana do przegród budowlanych, ale w taki sposób, żeby było możliwe kompensowanie wydłużeń spowodowanych wzrostem temperatury. W miejscu przejścia przez stropy pionowe przewody powinny być zamocowane na sztywno, a między stropami przytwierdzone do ścian obejmami umieszczonymi w odstępach około 1 metra. Obejma nie może za ciasno przylegać do rury, aby ta mogła się wewnątrz niej swobodnie przesuwać. Gdy to nie wystarczy do przejęcia wydłużeń, trzeba zamontować kompensatory - specjalnie do tego przeznaczone kształtki. Ta część instalacji jest zwykle prowadzona po wierzchu, wzdłuż ścian piwnic, w kanałach podłogowych albo w gruncie pod podłogą piwnic lub podłogą na gruncie, więc jest narażona na duże zmiany temperatury, niekorzystne i dla samych przewodów, i dla płynących w nich ścieków.
