Montaż instalacji elektrycznych w ścianach z pustaków ceramicznych Porotherm: Praktyczny przewodnik

Budowa domu to proces, który wymaga starannego planowania i podejmowania wielu decyzji, zwłaszcza w kwestii instalacji. Jednym z kluczowych aspektów jest prawidłowe wykonanie instalacji elektrycznej w ścianach z pustaków ceramicznych Porotherm. Materiał ten, ceniony za swoje właściwości termoizolacyjne i akustyczne, stawia pewne wyzwania, ale przy odpowiednim podejściu montaż przewodów i osprzętu jest bezproblemowy. Niniejszy artykuł ma na celu rozwianie wątpliwości i przedstawienie praktycznych wskazówek dotyczących montażu instalacji elektrycznych w ścianach z pustaków Porotherm, od przygotowania bruzd po mocowanie puszek i przewodów.

Mocowanie przewodów w ścianach z Porothermu - metody i materiały

Wybór odpowiedniej metody mocowania przewodów elektrycznych w ścianach z pustaków ceramicznych Porotherm jest kluczowy dla trwałości i bezpieczeństwa instalacji. Istnieje kilka podejść, każde z własnymi zaletami i wadami.

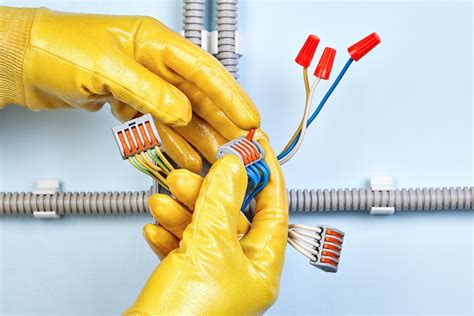

Jedną z popularnych metod jest układanie wszystkich przewodów w peszlu. Peszle, czyli elastyczne rury osłonowe, zapewniają dodatkową ochronę mechaniczną kabli oraz ułatwiają ich ewentualną wymianę w przyszłości. Co więcej, peszel stanowi pewne zabezpieczenie podczas wiercenia otworów pod kołki, ponieważ wyczuwając go, można uniknąć uszkodzenia przewodu. Jest to rozwiązanie, które cieszy się uznaniem wśród wielu wykonawców, podkreślając jego praktyczne aspekty.

Alternatywną metodą, stosowaną przez niektórych wykonawców, jest mocowanie kabli za pomocą drutu wiązałkowego. Polega ona na zamocowaniu kołka, następnie owinięciu wokół niego drutu, a na końcu uformowaniu pętelki wokół przewodu. Niektórzy sugerują zabezpieczenie drutu sprayem antykorozyjnym, aby zapobiec rdzewieniu. Pojawiają się jednak wątpliwości co do wpływu tynku gipsowego na korozję drutu w dłuższej perspektywie oraz potencjalnej emisji pola elektromagnetycznego przez drut. W tym kontekście, prostszym rozwiązaniem może byćwiązanie przewodu gipsem, co eliminuje potrzebę używania drutu.

Istnieją również specjalistyczne rozwiązania, takie jak uchwyty ASMP-3. Są to plastikowe uchwyty, które wymagają wywiercenia otworu o średnicy 6 mm. Choć ich montaż wymaga nieco więcej pracy, pozwalają na estetyczne i solidne mocowanie przewodów.

Niezależnie od wybranej metody, kluczowe jest właściwe dostosowanie systemu mocowania do materiału, jakim są pustaki ceramiczne Porotherm. Wszelkie mity dotyczące problematycznego mocowania w tych ścianach można obalić, stosując odpowiednie techniki i materiały.

Wiercenie otworów i dobór mocowań w ścianach z Porothermu

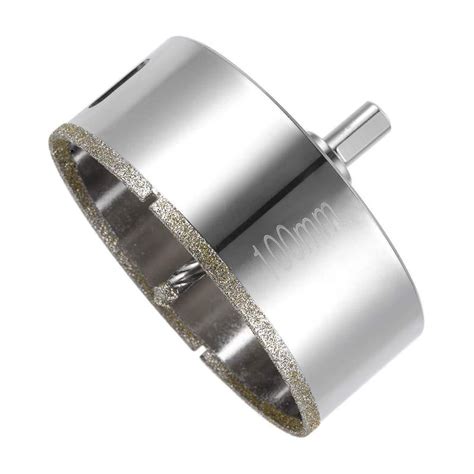

Wiercenie otworów w ścianach z pustaków ceramicznych Porotherm jest procesem, który wymaga precyzji i zastosowania odpowiednich narzędzi. Aby uzyskać czysty, okrągły otwór o średnicy odpowiadającej wiertłu, należy użyć wiertarki przewodowej lub akumulatorowej oraz wierteł przeznaczonych do pustaków ceramicznych. Kluczowe jest wyłączenie funkcji udaru podczas wiercenia. Użycie udaru może uszkodzić wewnętrzną strukturę pustaka, co negatywnie wpłynie na trwałość mocowania.

Po wykonaniu otworu, należy go dokładnie oczyścić z pyłu - można to zrobić za pomocą szczotki, sprężonego powietrza lub odkurzacza. Następnie można przystąpić do montażu odpowiedniego mocowania.

Dobór właściwego kołka lub kotwy zależy od przewidywanego obciążenia:

• Małe i średnie obciążenia (np. niewielkie szafki, półki, obrazy - do około 50 kg): W takich przypadkach doskonale sprawdzają się plastikowe kołki rozporowe. Są one łatwe w montażu, dostępne w różnych długościach i średnicach, a ich główną zaletą jest możliwość natychmiastowego obciążenia. Ważne jest, aby wybierać kołki przeznaczone przez producenta do montażu w pustakach ceramicznych. Przykłady takich kołków to uniwersalne kołki UX i rozporowe SX firmy Fischer, kotwy serii HUD firmy Hilti, czy kołki serii KPR i KPS firmy Wkręt-Met. Podczas montażu należy używać klucza lub wkrętarki z nastawnym momentem dokręcania, aby uniknąć ryzyka przekręcenia kołka w podłożu.

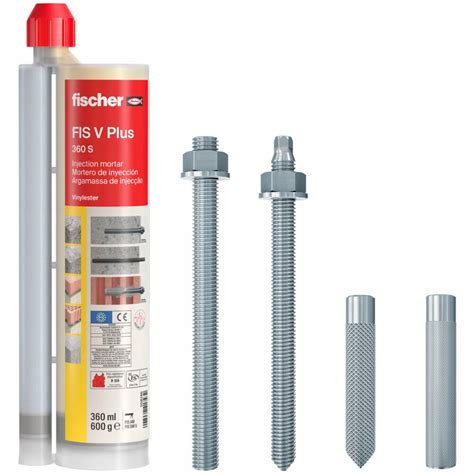

• Duże obciążenia lub siły dynamiczne (np. ciężkie szafki kuchenne, elementy narażone na drgania): W takich sytuacjach idealnym rozwiązaniem są kotwy chemiczne. Składają się one zazwyczaj z żywicy, tulei siatkowej i elementu kotwiącego (np. pręta gwintowanego). Kotwy chemiczne oferują najwyższą wytrzymałość mechaniczną. Ich montaż jest bardziej skomplikowany, ale zapewniają bardzo trwałe i pewne połączenie. Należy jednak pamiętać, że kotwy chemiczne nie mogą być obciążane bezpośrednio po zamocowaniu - wymagają czasu na utwardzenie żywicy.

Należy podkreślić, że zasady montażu są podobne dla wszystkich rodzajów kołków rozporowych plastikowych. Pierwszym etapem jest wykonanie otworu w podłożu murowym bez użycia udaru. Następnie otwór należy oczyścić i wbić w niego tuleję plastikową. Końcowym etapem jest wkręcenie odpowiedniego łącznika.

Montaż puszek łączeniowych i prowadzenie przewodów

Kwestia montażu puszek łączeniowych w ścianach z Porothermu, zwłaszcza gdy instalacja ma być prowadzona pod tynkiem bez peszli, budzi wiele pytań. Jednym z najważniejszych aspektów jest zapewnienie dostępu do puszek po zakończeniu prac tynkarskich.

Zgodnie z praktycznymi wskazówkami, puszki łączeniowe powinny być wysunięte tak, aby licowały z przyszłym tynkiem. Pozwala to na łatwy dostęp do połączeń. Niektórzy sugerują, że puszka może być luźna, a przewody w środku, jednak zaleca się, aby puszki były obsadzane w trakcie prac tynkarskich lub tuż po nich. Pozwala to na dokładne dopasowanie ich położenia do ostatecznej grubości tynku, która często jest znana dopiero po zakończeniu tych prac.

Osobiste rozwiązania, takie jak obsadzenie puszki na równi ze ścianą i późniejsze zastosowanie przedłużek do puszek, są również brane pod uwagę.

W kontekście prowadzenia przewodów bez peszli, pojawiają się pytania o ich nagrzewanie się w bruzdach. Generalnie, jeśli obwody są odpowiednio dobrane do obciążenia, a przewody nie są nadmiernie obciążane, problem przegrzewania nie powinien wystąpić. Warto jednak pamiętać, że w przypadku kuchni i łazienek, gdzie obciążenia są większe, zaleca się stosowanie większej liczby obwodów, aby rozłożyć obciążenie na cieńsze przewody.

Uczestnicy dyskusji dzielili się różnymi technikami mocowania przewodów w ścianach z Porothermu. Wśród nich wymieniane są:

• Wiercenie otworów w fugach: Jest to jedna z metod, która minimalizuje uszkodzenie struktury pustaka.
• Używanie drewnianych kołków: W przypadku prostych ścian, drewniane kołki (np. o średnicy 6 lub 8 mm) mogą być stosowane do mocowania przewodów.
• Taśma aluminiowa: Niektórzy wykonawcy stosują taśmę aluminiową w połączeniu z innymi metodami mocowania.
• Bruzdownice i gips budowlany: Bruzdowanie ścian i stabilizacja kabli za pomocą gipsu budowlanego to kolejne rozwiązanie.

Podkreśla się również znaczenie właściwego rozmieszczenia punktów elektrycznych. Zgodnie z ogólnymi zasadami, każde pomieszczenie powinno mieć gniazdka na osobnym obwodzie i oświetlenie na osobnym. Wyjątkiem są kuchnia i łazienka, gdzie liczba obwodów jest zazwyczaj większa. Obowiązuje również wymóg zabezpieczania wszystkich obwodów gniazd różnicowoprądami, co znacząco zwiększa bezpieczeństwo użytkowania instalacji.

Odległości montażowe i instalacje dodatkowe

Podczas planowania instalacji elektrycznej w ścianach z Porothermu, należy również zwrócić uwagę na właściwe odległości montażowe przewodów od elementów konstrukcyjnych i wykończeniowych. Zazwyczaj przyjmuje się następujące wytyczne:

• Od podłogi: Minimum 30 cm.
• Od futryn i ościeży okiennych: Zazwyczaj około 15-20 cm.
• Od sufitu: Należy zachować odpowiednią odległość, aby umożliwić przyszłe prace remontowe i uniknąć nadmiernego nagrzewania się przewodów.

Warto pamiętać, że są to ogólne zasady, a w praktyce mogą występować sytuacje wymagające indywidualnego podejścia.

Oprócz instalacji gniazd i oświetlenia, w domach jednorodzinnych często wykonuje się również instalacje dodatkowe, takie jak:

• Instalacje ethernetowe: Przewody sieciowe (np. kategorii 6 lub wyższej) są niezbędne do zapewnienia szybkiego połączenia internetowego w całym domu.
• Instalacje telewizyjne: Przewody koncentryczne lub światłowodowe do odbioru sygnału telewizyjnego.
• Instalacje alarmowe: Przewody do czujników ruchu, kontaktronów i innych elementów systemu alarmowego.

Wszystkie te instalacje powinny być prowadzone z zachowaniem odpowiednich odległości od przewodów elektrycznych, aby uniknąć zakłóceń i zapewnić bezpieczeństwo.

Ochrona przeciwprzepięciowa i uziemienie

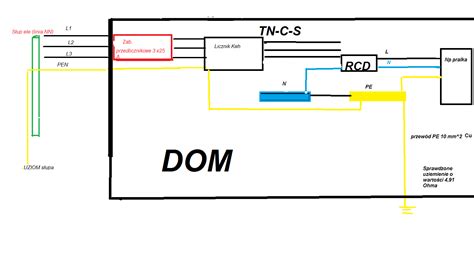

Kwestia ochrony przeciwprzepięciowej i uziemienia jest niezwykle ważna dla bezpieczeństwa instalacji elektrycznej, zwłaszcza w przypadku modernizacji starszych budynków. W budynkach z siecią TN-C, która jest starszym typem sieci, konieczne jest wykonanie uziemienia i poprowadzenie przewodu PE (ochronnego) do miejsca, gdzie będzie zaczynać się sieć TNS. TNS to nowocześniejszy i bezpieczniejszy standard, w którym przewody fazowe i neutralne są oddzielone od przewodu ochronnego.

W przypadku modernizacji lub rozbudowy instalacji, często konieczne jest zainstalowanie dodatkowej tablicy rozdzielczej na piętrze. W takiej sytuacji ważne jest prawidłowe zaprojektowanie systemu ochrony przeciwprzepięciowej. Zaleca się stosowanie ochronników typu B+C, które zapewniają skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi, a jednocześnie nie wymagają stosowania dławików odsprzęgających ani zachowania specyficznych odległości montażowych.

Właściwe uziemienie i ochrona przeciwprzepięciowa są kluczowe dla ochrony urządzeń elektrycznych przed uszkodzeniem oraz dla zapewnienia bezpieczeństwa użytkowników instalacji. Należy pamiętać o tym, że nawet drobne niedociągnięcia w tym zakresie mogą mieć poważne konsekwencje.

Podsumowując, montaż instalacji elektrycznych w ścianach z pustaków ceramicznych Porotherm jest procesem, który wymaga starannego planowania, stosowania odpowiednich narzędzi i materiałów oraz przestrzegania zasad bezpieczeństwa. Właściwie wykonana instalacja zapewni niezawodne i bezpieczne działanie wszystkich urządzeń elektrycznych w domu przez wiele lat.
