Strop stanowi jeden z fundamentalnych elementów konstrukcyjnych każdego budynku, odpowiedzialny za oddzielanie poszczególnych kondygnacji i przenoszenie obciążeń. Wśród wielu dostępnych rozwiązań na rynku budowlanym, strop Teriva zdobywa coraz większą popularność, szczególnie w budownictwie jednorodzinnym. Jego cechy, takie jak stosunkowo niski koszt, łatwość montażu i dobre parametry techniczne, sprawiają, że jest on często rozważany przez inwestorów. Niniejszy artykuł zgłębia specyfikę stropu Teriva, ze szczególnym uwzględnieniem kluczowych aspektów jego minimalnego oparcia, co jest fundamentem dla stabilności i trwałości całej konstrukcji.
Czym Jest Strop Teriva? Podstawy Konstrukcji

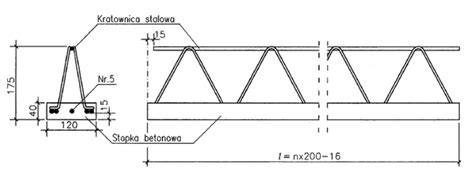

Strop Teriva to system konstrukcyjny o charakterze monolityczno-prefabrykowanym, zaliczany do stropów gęstożebrowych belkowo-pustakowych. Jego budowa opiera się na prefabrykowanych belkach żelbetowych, które stanowią konstrukcję nośną, oraz pustakach pełniących funkcję wypełnienia. Mogą to być pustaki betonowe lub keramzytowe. Elementy te, po ułożeniu, są zabetonowane warstwą nadbetonu, co nadaje całej konstrukcji większą wytrzymałość i pożądaną sztywność.
Sam strop, jako układ konstrukcyjny, ma bardzo ważne zadanie do spełnienia - oddziela poszczególne kondygnacje budynku. Istnieją różne rodzaje stropów, w tym stropy Teriva, które cechują się niskimi kosztami, dobrymi parametrami przenoszenia obciążeń, dobrą izolacyjnością akustyczną oraz cieplną. Stropy TERIVA można zaliczyć pod względem izolacyjności akustycznej do grupy „IIa” wg „Katalogu rozwiązań podłóg dla budownictwa mieszkaniowego i ogólnego”.
System Teriva stanowi sprawdzone rozwiązanie konstrukcyjne, łączące zalety prefabrykacji z monolitycznością stropu żelbetowego. Proces produkcji belek odbywa się na torach naciągowych, gdzie stropy Teriva formowane są z betonu klasy C50/60. Następnie stosowane jest sprężanie stalą o wytrzymałości 1860 MPa, zapewniające minimalną strzałkę ugięcia. Prefabrykowany strop Teriva charakteryzuje się znacznie szybszym montażem niż tradycyjne stropy monolityczne. Belki Teriva układane są w rozstawie co 60 cm, tworząc samonośny ruszt konstrukcyjny. System Teriva umożliwia wykonanie stropów o rozpiętości do 7,2 metra bez dodatkowych podpór. Standardowe grubości stropu Teriva wynoszą od 230 do 340 mm w zależności od typu belek. Gęstożebrowe stropy Teriva wykazują doskonałą sztywność przestrzenną po zespoleniu betonem. Warstwa nadbetonu o grubości minimum 4 cm integruje wszystkie elementy w monolityczną płytę. Zbrojenie belek Teriva wykonywane jest ze splotu siedmiodrutowego Y1860S7 o średnicach 5,0 i 7,0 mm. Ilość i rozmieszczenie cięgien w belkach stropowych Teriva określane jest dla konkretnych obciążeń.
Kluczowe Zalety Stropu Teriva
Jedną z podstawowych zalet tych rozwiązań jest cena, jaką należy zapłacić za materiały potrzebne do ich wykonania oraz za robociznę. Strop Teriva jest lżejszy od stropu żelbetowego, ale i grubszy. Łatwo się go montuje. Strunobetonowe belki Teriva zapewniają wysoką nośność przy minimalnej wysokości konstrukcyjnej. System umożliwia przenoszenie obciążeń użytkowych do 6,0 kN/m² przy rozpiętościach do 7,2 m. Dodatkowo sprężenie eliminuje zarysowania przy obciążeniach eksploatacyjnych.
Strop Teriva montowany jest bez pełnego szalowania, co znacznie przyspiesza tempo prac. Układanie belek i pustaków dla powierzchni 100 m² zajmuje 1-2 dni robocze. Dodatkowo możliwość natychmiastowego chodzenia po ułożonych elementach ułatwia dalsze prace. Zastosowanie stropów Teriva generuje oszczędności w kosztach szalunków i robocizny. Redukcja zużycia stali zbrojeniowej o 30-40% względem stropu płytowego obniża koszty materiałowe. Ponadto mniejsze zużycie betonu towarowego - tylko na warstwę nadbetonu i żebra.
Pustaki stropowe w systemie Teriva tworzą naturalną barierę termiczną między kondygnacjami. Współczynnik przenikania ciepła U wynosi 0,70-1,20 W/m²K w zależności od typu pustaków. Następnie masa stropu 280-380 kg/m² zapewnia dobrą izolację akustyczną. System Teriva pozwala na wykonanie stropów o różnych kształtach i wymiarach. Możliwość docięcia belek na budowie ułatwia dopasowanie do nieregularnych rzutów. Ponadto stropy Teriva sprawdzają się w budownictwie jednorodzinnym i wielorodzinnym. Betonowa konstrukcja stropu Teriva zapewnia klasę odporności ogniowej REI60 do REI120. Otulina zbrojenia w belkach gwarantuje zachowanie nośności w warunkach pożaru. Dodatkowo ceramiczne pustaki nie wydzielają toksycznych gazów przy wysokiej temperaturze. Konstrukcja żebrowa stropów Teriva umożliwia swobodne prowadzenie instalacji w przestrzeni między belkami. Możliwość wykonania bruzd w pustakach dla przewodów elektrycznych bez osłabienia nośności. Następnie otwory instalacyjne do fi 120 mm można wykonać między żebrami. Strunobetonowe belki Teriva projektowane są na minimum 100 lat użytkowania. Zastosowanie betonu o klasie ekspozycji XC1 zapewnia odporność na karbonatyzację. Ponadto odpowiednia otulina zbrojenia wynosząca 20 mm chroni stal przed korozją.
Minimalne Oparcie Belek Stropowych Teriva - Fundament Bezpieczeństwa

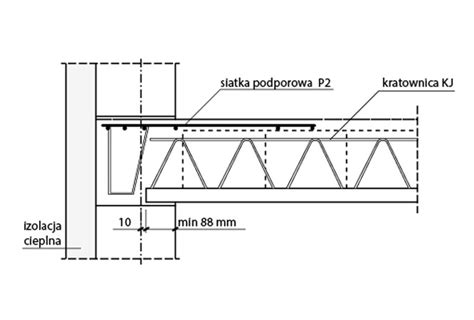

Kluczowym aspektem prawidłowego wykonania stropu Teriva, decydującym o jego stabilności i trwałości, jest zapewnienie odpowiedniego oparcia belek stropowych. Minimalna długość oparcia belki na podporze stałej nie może być mniejsza niż 80 mm. Jest to absolutne minimum, które zapewnia bezpieczne przenoszenie obciążeń z belek na ściany nośne lub inne elementy konstrukcyjne. Zbyt krótkie oparcie może prowadzić do nadmiernego naprężenia w punkcie podparcia, a w konsekwencji do jego uszkodzenia, pęknięć lub nawet awarii stropu.
Przed przystąpieniem do układania belek stropowych należy sprawdzić, czy podpory (ściany) są odpowiednio wykonane i wypoziomowane. Belki powinny być układane osiowo w rozstawie 0,6 m. W przypadku opierania belek stropowych na ścianach nośnych o grubości mniejszej od 200 mm, belki powinny być układane mijankowo, tzn. że po obydwu stronach ściany belki nie mogą znajdować się w linii prostej. W przypadku bezpośredniego opierania belek na podporach końce belki należy układać na warstwie zaprawy cementowej minimum M10 o grubości 10-20 mm.
W przypadku oparcia na podciągu, szczególnie w projektach z dużymi przeszkleniami, które wymagają dużych rozpiętości, system stropowy Teriva sprawdza się doskonale. Minimalna odległość spodu stropu od dolnej krawędzi podciągu wynosi 50 mm, co jest absolutnym minimum do zachowania odpowiedniej przestrzeni roboczej i zapewnienia właściwego zakotwienia belek. Pamiętaj, że belki stropowe układa się na podciągu, co zapewnia ich stabilność i prawidłowy rozkład obciążeń.
Wieniec Żelbetowy - Niezbędne Wzmocnienie Obwodowe

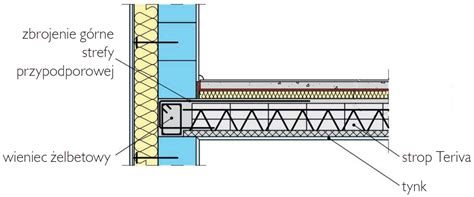

Na obrzeżach stropów, na ścianach konstrukcyjnych i ścianach równoległych do belek należy wykonać wieńce żelbetowe. Powinny one być wykonane w poziomie stropu, o wysokości nie mniejszej niż wysokość konstrukcyjna stropu i szerokości co najmniej 100 mm (według niektórych źródeł minimum 12 cm). Zbrojenie wieńca powinno składać się z co najmniej trzech prętów o średnicy nie mniejszej niż 10 mm (zalecane 12 mm), połączonych strzemionami o średnicy min. 4,5 mm rozmieszczonymi co 250 mm. Zaleca się stosowanie czterech prętów o średnicy 12 mm. Zbrojenie wieńców zaleca się projektować tak, aby górne podłużne pręty wieńca znajdowały się około 30 mm poniżej górnej powierzchni stropu. Umożliwi to ułożenie zbrojenia podporowego i właściwe jego otulenie betonem.
Na ścianach wykonanych z materiałów o małej wytrzymałości (np. beton komórkowy, cegła dziurawka) zaleca się wykonywanie wieńców opuszczonych. Dolna powierzchnia wieńca opuszczonego powinna znajdować się 40-60 mm poniżej dolnej powierzchni stropu. Wieńce należy betonować równocześnie z betonowaniem stropu. Zapobiega to powstawaniu niekorzystnych naprężeń wynikających z różnic w skurczu i pracy materiałów.
Żebra Rozdzielcze - Stabilizacja Przy Większych Rozpiętościach
W stropach o rozpiętości większej od 4,5 m (lub od 4,0 m do 6,0 m według innych norm) należy wykonać żebra rozdzielcze. Ich szerokość powinna wynosić 10-12 cm (lub 70-100 mm). Zbrojenie powinny stanowić dwa pręty - jeden górą, a jeden dołem o średnicy min. 10 mm (lub Ø12), połączone strzemionami o średnicy min. (lub Ø4,5) rozstawionymi co 0,3 m. Pręty zbrojenia żeber rozdzielczych powinny być zakotwione w prostopadłych do tych żeber wieńcach lub podciągach na długości minimum 0,5 m.
W przypadku jednego żebra rozdzielczego należy je projektować w środku rozpiętości stropu. Przy dwóch żebrach rozdzielczych odległość między podporami stałymi i żebrami oraz między żebrami powinna wynosić około 1/3 rozpiętości stropu. Pod ściankami działowymi, usytuowanymi równolegle do belek stropowych, należy wykonać wzmocnione żebra stropowe, np. poprzez ułożenie dwóch lub więcej belek stropowych obok siebie.
Montaż i Betonowanie Stropu Teriva
Po ułożeniu belek stropowych i zabezpieczeniu ich poprzez ułożenie 2 rzędów pustaków - po jednym przy każdej podporze skrajnej - przestrzenie między belkami należy uzupełnić. Układanie pustaków powinno odbywać się z odpowiednich pomostów, których poziom powinien być niższy od dolnej powierzchni belki. Układanie pustaków prowadzi się w jednym kierunku prostopadle do belek. Pustaki układane przy wieńcach, żebrach rozdzielczych, podciągach powinny być zadekowane.
Do betonowania należy przystąpić po ułożeniu belek oraz pustaków, zamontowaniu zbrojenia wieńców, żeber oraz po ułożeniu zbrojenia podporowego i zbrojenia nadbetonu. Betonowanie należy wykonywać posuwając się stopniowo w kierunku prostopadłym do belek, nie dopuszczając do miejscowego gromadzenia. W czasie betonowania należy zwracać uwagę na dokładne wypełnienie mieszanką betonową wszystkich przestrzeni pomiędzy pustakami, czołami belek ze zbrojeniem podporowym. Przyjmuje się, że należy zalać przygotowany uprzednio strop betonem klasy C12/15 (B15) i zużywa się do tego celu około 0,08 m³ tego materiału na każde 1 m² stropu. Żebra pomiędzy pustakami oraz płyta nad pustakami grubości 40 mm powinny być wykonane z betonu klasy nie mniejszej niż C20/25.
Budujemy Strop !!! - Układamy Belki stropowe i Pustaki Teriva. (Vlog 13)
Izolacyjność Akustyczna i Termiczna
Strop Teriva zapewnia dobrą izolację termiczną, ale problemem może być izolacja akustyczna. Ochronę przed chłodem w jego przypadku zapewniają pęcherzyki powietrza zawarte w pustakach. Na rynku istnieją już stropy typu Teriva charakteryzujące się podwyższonymi parametrami termoizolacyjności i izolacji akustycznej. Masa stropu 280-380 kg/m² zapewnia dobrą izolację akustyczną. Strop Teriva jest ceniony za swoją elastyczność i zdolność do dostosowania się do różnych warunków budowlanych. Wykorzystanie pustaków w stropie Teriva pozwala na zmniejszenie całkowitej masy konstrukcji, co jest korzystne dla całego budynku.
Dylatacje i Unikanie Błędów
Wielu zapomina o dylatacjach, a to poważny błąd. Dylatacje w stropie Teriva są stosowane do zarządzania odkształceniami powodowanymi przez różnice temperatur i skurcze betonu. Właściwie zaprojektowane dylatacje mogą ograniczać ryzyko uszkodzeń stropu w wyniku skurczów betonu, co zapobiega problemom związanym z pękaniem. Warto zastosować je zgodnie z wymaganiami projektowymi, aby uniknąć późniejszych nieprzyjemnych niespodzianek.
Największym błędem jest niedocenianie roli podciągu i nieprawidłowe wykonanie oparcia stropu. Brak odpowiedniego oparcia stropu może prowadzić do jego ugięcia, a w skrajnych przypadkach nawet do katastrofy budowlanej. Zawsze sprawdzaj, czy belki Terivy są odpowiednio zakotwione, a oparcie stropu Teriva jest zgodne z projektem. Niewłaściwy dobór lub ułożenie pustaków, a także belek stropowych, może skutkować obniżeniem nośności i problemami z izolacyjnością. Zawsze korzystaj z materiałów budowlanych zgodnych z projektem i instrukcją montażu.
Podpory montażowe są używane w procesie montażu stropu, aby utrzymać elementy w odpowiedniej pozycji do momentu, aż beton osiągnie pełną wytrzymałość. Zbyt wczesne usunięcie podpór montażowych to proszenie się o kłopoty. Zawsze czekaj, aż beton osiągnie projektowaną wytrzymałość - zazwyczaj to kwestia kilku tygodni, w zależności od warunków atmosferycznych i rodzaju użytego cementu. Nigdy nie usuwaj podpór montażowych przed upływem zalecanego czasu twardnienia betonu i uzyskania przez niego odpowiedniej wytrzymałości, potwierdzonej np. przez projektanta.
Koszt i Porównanie z Innymi Rozwiązaniami
Strop Teriva cena kształtowana jest przez typ belek, rodzaj pustaków oraz powierzchnię stropu do wykonania. Kalkulacja uwzględnia również rozpiętość przęseł, obciążenie użytkowe oraz koszty transportu i montażu. Dodatkowo na ostateczną wycenę wpływa region kraju i dostępność materiałów. Koszt stropu Teriva obejmuje przede wszystkim cenę belek strunobetonowych i pustaków stropowych. Strop Teriva cena zawiera również nakłady na zbrojenie dodatkowe, beton towarowy oraz robociznę montażową. Następnie doliczane są koszty stempli podporowych i deskowania krawędzi.
Wycena stropu Teriva zależy głównie od typu belek determinującego grubość i nośność konstrukcji. Strop Teriva cena za m² dla belek 4/1 jest niższa o 20-25% niż dla belek 8/1 o większej wysokości. Ponadto rodzaj pustaków - ceramiczne są droższe o 15-20% od betonowych. Cennik stropów Teriva oferuje korzystniejsze stawki przy zamówieniach całych kondygnacji. Stropy Teriva cena przy zakupie powyżej 200 m² może być niższa o 8-12% dzięki rabatom ilościowym. Dodatkowo zakup kompletu - belki plus pustaki u jednego dostawcy redukuje koszty logistyczne.
Kalkulacja stropu Teriva powinna uwzględniać całkowity koszt wykonania wraz z robocizną. Strop Teriva cena często okazuje się konkurencyjna względem innych systemów po uwzględnieniu wszystkich składników. Jednocześnie oszczędności wynikają z redukcji zużycia szalunków i krótszego czasu realizacji. Ile kosztuje strop Teriva z kompletną usługą to pytanie obejmujące materiały, transport i montaż. Stropy Teriva cena transportu zależy od odległości i możliwości rozładunku na budowie. Następnie koszt montażu wraz ze stelażem podporowym wynosi zazwyczaj 25-35 zł/m². Oferta cenowa stropów Teriva często zawiera elementy dodatkowe systemu. Strop Teriva cena może obejmować wieńce obwodowe, nadproża czy belki specjalne. Ponadto wielu producentów oferuje bezpłatne obliczenia statyczne i projekt rozmieszczenia belek. Wartość stropu Teriva różni się w zależności od wybranego wariantu - Teriva I, Teriva Bis czy Teriva Nova. Stropy Teriva cena systemu Nova z pustakami styropianowymi jest wyższa o 10-15% ale oferuje lepszą izolację. Dodatkowo strop Teriva Panel jako wariant płytowy ma inną strukturę kosztów. Stawka za strop Teriva w 2023 r. kształtowała się na poziomie 110-140 zł za m² (bez materiałów) lub 150-200 zł/m² dla standardowych rozwiązań (z materiałami i robocizną). Strop Teriva cena dla wariantów o zwiększonej nośności lub rozpiętości mogła sięgać 250-300 zł/m². Jednak przy dużych zamówieniach możliwe było wynegocjowanie korzystniejszych warunków. Kosztorys stropu Teriva powinien być przygotowany indywidualnie dla każdej inwestycji. Stropy Teriva cena finalna zależy od specyfiki projektu, kondygnacji oraz harmonogramu robót. Następnie warto rozważyć możliwość etapowania dostaw czy wynajmu szalunków.
Wybór pomiędzy stropem Teriva a stropem żelbetowym powinien być dokonany pod kątem projektu budowlanego i oczekiwań inwestorów. Stropy żelbetowe zbudowane są ze stalowego zbrojenia oraz betonu w formie wylewki czy prefabrykowanych płyt. Zbrojenie decyduje o ich funkcjonalności i nośności. Strop Teriva można zastąpić stropem lanym, monolitycznym, który pozbawiony jest niektórych wad przypisywanych stropom gęstożebrowym. Między innymi strop lany nie ma ograniczeń konstrukcyjnych. Wystarczy go odpowiednio zaprojektować, by nadać mu dowolną rozpiętość. Ma przy tym niewielką grubość w granicach 14-16 cm, a ściany, nawet o dużej masie, można na nim ustawiać w dowolny sposób. Przy stopie Teriva płyta jest grubsza - nawet dwukrotnie - a na niej posadowione są jeszcze warstwy podłogi. Nie można na nim dowolnie ustawiać ścian, trzeba je wcześniej zaplanować.
