Lekka Konstrukcja Ścian Działowych z Płyt Gipsowo-Kartonowych: Detale Montażu i Kluczowe Odstępy

Systemy suchej zabudowy od wielu lat stanowią atrakcyjną alternatywę dla tradycyjnych ścian działowych murowanych z bloczków, cegły czy pustaków. Technologia budowy ścian z płyt g-k umożliwia wznoszenie przegród spełniających szczególne wymagania techniczne, które często są trudne lub czasochłonne do osiągnięcia tradycyjnymi metodami. Ściany działowe z płyt gipsowo-kartonowych są lekkie i mają bardzo dobre parametry akustyczne. Łatwo w nich ukryć kable i rury, a ich wznoszenie zajmuje zaledwie kilka dni. Wykorzystanie płyt g-k pozwala na szybkie i efektywne kształtowanie przestrzeni, zarówno w nowym budownictwie, jak i podczas remontów.

Kluczowe Elementy Konstrukcji Ścian Szkieletowych z Płyt G-K

Podstawą każdej lekkiej ściany działowej w technologii suchej zabudowy jest szkielet konstrukcyjny, który następnie obudowywany jest płytami gipsowo-kartonowymi lub gipsowo-włóknowymi. Najważniejsze elementy potrzebne do zbudowania lekkiej ściany działowej to stalowy ruszt, płyty gipsowo-kartonowe oraz wełna mineralna jako wypełnienie. Producenci oferują gotowe, kompletne systemy do budowy ścian szkieletowych. Razem z profilami nośnymi i płytami okładzinowymi kupujemy odpowiednie wkręty, taśmy, siatki i masy szpachlowe. Korzystanie z systemu ułatwia prace i pozwala uniknąć błędów, zapewniając spójność i kompatybilność wszystkich komponentów.

Ruszt Stalowy - Fundament Lekkości i Stabilności

Szkielet ścian działowych wykonuje się najczęściej ze stalowych profili z ocynkowanej blachy. Profile te mają różne przekroje i pełnią określone funkcje. Rozróżniamy profile UW (obwodowe) oraz CW (słupkowe). Profile UW tworzą ramę rusztu, mocowaną do podłogi, stropu oraz ścian bocznych. Profile CW stanowią pionowe słupki szkieletu, które nadają konstrukcji sztywność i są podstawą do mocowania płyt okładzinowych.

Szerokość profilu C (słupka) wpływa na grubość całej ściany oraz jej właściwości. W domach jednorodzinnych najczęściej stosuje się słupki o wymiarach CW 50, CW 75 lub CW 100 mm. Szerokość profilu dobiera się do wysokości pomieszczenia, szerokości ściany, a także względem izolacyjności akustycznej, którą chcemy uzyskać, oraz instalacji, które planujemy ukryć wewnątrz ściany. Profile CW przycina się krótsze o około 10-15 mm od wysokości pomieszczenia, zachowując niewielki luz, co zapobiega naprężeniom konstrukcji.

Do zbudowania rusztu potrzebne są również elementy montażowe: plastikowe kołki i wkręty do zamocowania profili do podłoża (beton, ściana murowana), a także taśma akustyczna. Taśma ta, podklejana pod profile UW przylegające do podłogi, stropu oraz do ścian, pełni kluczową rolę w izolacji akustycznej, tłumiąc drgania i zapobiegając przenoszeniu się dźwięku przez punkty styku konstrukcji z elementami budowlanymi.

Okładzina - Płyty Gipsowo-Kartonowe i Ich Różnorodność

Do obłożenia stalowego rusztu stosuje się płyty gipsowo-kartonowe (G-K) lub gipsowo-włóknowe. Płyty g-k, zbudowane ze sprasowanego gipsu obłożonego z dwóch stron warstwami kartonu, są lekkie i łatwe w montażu. Grubość płyt g-k może wynosić od 6,5 mm do nawet 25 mm, jednak najczęściej stosuje się płyty o grubości 12,5 mm. Szerokość pojedynczej płyty g-k to zazwyczaj 1200 mm, a wysokość zawiera się w przedziale od 2000 do 3000 mm.

Istnieje kilka rodzajów płyt g-k, dostosowanych do różnych warunków i wymagań:

• Płyty standardowe (typ A, dawniej GKB): Jasnoszare, rekomendowane do pomieszczeń suchych, gdzie wilgotność powietrza nie przekracza 70%.
• Płyty impregnowane (typ H, dawniej GKBI): Zwykle w kolorze zielonym, o zwiększonej odporności na wilgoć (właściwości hydrofobowe i przeciwgrzybicze). Stosowane w łazienkach, kuchniach, pralniach i innych miejscach o podwyższonej wilgotności. Występują w oznaczeniach H1, H2, H3, gdzie H1 ma najmniejszą nasiąkliwość.
• Płyty ognioodporne (typ F, dawniej GKF): Rdzeń wzbogacony o włókno szklane, zwiększające odporność na działanie podwyższonej temperatury i ognia. Zwykle w kolorze różowym, stosowane do zabudowy kominków czy ścian w miejscach zagrożonych pożarem.
• Płyty o zwiększonej odporności ogniowej i wilgociowej (typ DFH2, dawniej GKFI): Łączą cechy płyt typu H i F.
• Płyty gipsowo-włóknowe: Rdzeń wzmocniony włóknem szklanym, cechujące się dużą odpornością na obciążenia i ogień. Używane do wykończenia podłóg (suchy jastrych) oraz do budowy ścian działowych o zwiększonej wytrzymałości na uszkodzenia.
• Płyty elastyczne: Cieńsze, z rdzeniem wzmocnionym włóknem szklanym, umożliwiające wyginanie i tworzenie łuków.

Do ich zamocowania potrzebne są odporne na korozję blachowkręty. Należy pamiętać o odpowiednim rozmieszczeniu wkrętów. W przypadku mocowania płyt do profili stalowych, wkręty te powinny być rozmieszczone w odstępach co 20-25 cm. Płyt nie należy łączyć z górnym profilem UW, zachowując niewielki odstęp.

Po zakończeniu montażu płyt potrzebne będą materiały do wykończenia spoin i narożników: profile metalowe lub specjalna taśma z wkładką metalową do zabezpieczenia narożników ścian, a także masa gipsowa i samoprzylepna taśma zbrojąca (papierowa lub z włókna szklanego) do spoinowania styków płyt. Istnieją również masy szpachlowe przeznaczone do spoinowania bez taśmy, dedykowane płytom o specjalnie wyprofilowanych krawędziach.

Wypełnienie Szkieletu - Izolacyjność Akustyczna i Termiczna

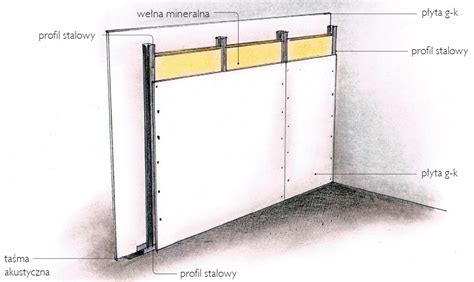

Szkielet stalowy wypełnia się materiałem izolacyjnym, zazwyczaj wełną mineralną (skalną lub szklaną), układając ją między słupkami rusztu. Wełna, dostępna w postaci płyt lub z rolki, powinna być o 1-2 cm szersza od odległości między słupkami rusztu. Zapewnia to jej stabilne ułożenie i zapobiega wypadaniu lub osuwaniu się materiału. Grubość zastosowanej wełny ma bezpośredni wpływ na izolacyjność akustyczną oraz termiczną ściany.

W celu uzyskania bardzo dobrej izolacyjności akustycznej, warstwę wełny można zwiększyć, co wymaga zastosowania szerszych profili szkieletu (np. CW 100 zamiast CW 75). W ścianach o podwyższonych wymaganiach akustycznych stosuje się często podwójne poszycie płytami g-k lub wykonuje się konstrukcje z dwoma niezależnymi stelażami, oddzielonymi dodatkową warstwą wełny mineralnej. Taka przegroda może osiągnąć izolacyjność akustyczną lepszą niż ściana murowana o podobnej szerokości. Standardowo stosuje się wełnę o gęstości 80-120 kg/m³.

Proces Montażu Ścianki Działowej z Płyt G-K - Krok po Kroku

Montaż lekkiej ścianki działowej z płyt g-k jest procesem wieloetapowym, wymagającym precyzji i przestrzegania zaleceń producenta systemu.

1. Przygotowanie i Mocowanie Rusztu

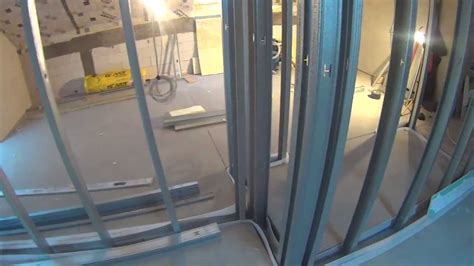

Prace rozpoczynają się od wyznaczenia przebiegu ściany na podłodze i suficie. Następnie do ścian, posadzki i stropu mocuje się profile obwodowe UW. Kluczowe jest podklejenie profili taśmą akustyczną, która zapewnia szczelność połączeń obwodowych i znacząco wpływa na izolacyjność akustyczną ściany. Profile UW mocuje się za pomocą kołków rozporowych lub wkrętów, w odstępach nie większych niż 1 metr. W przypadku mniej stabilnego podłoża, rozstaw kołków powinien być mniejszy.

Po zamocowaniu profili UW, wstawia się i mocuje pionowe profile słupkowe CW. Rozstaw profili CW jest zazwyczaj zalecany przez producenta systemu i wynosi najczęściej 60 cm (co odpowiada szerokości płyty g-k). W przypadku ścian o podwyższonych wymaganiach nośności lub akustycznych, rozstaw słupków można zmniejszyć, np. do 30 cm. Profile CW przycina się krótsze o 10-15 mm od wysokości pomieszczenia, aby zapewnić luz konstrukcyjny.

2. Poszycie Płytami - Technika i Odstępy

Gdy szkielet jest już gotowy, z jednej jego strony przykręca się płyty gipsowo-kartonowe. Płyty powinny być przycięte z zachowaniem odstępu od podłogi (około 1 cm) i sufitu (około 0,5-1 cm). Zapobiega to przenoszeniu naprężeń i umożliwia naturalne ruchy konstrukcji. Do przykręcania płyt stosuje się odporne na korozję blachowkręty, rozmieszczone w odstępach co 20-25 cm w przypadku pojedynczego opłytowania. Połączenia pionowe płyt z jednej strony ściany powinny wypadać w połowie płyty zamocowanej z drugiej strony (układ w „cegiełkę”). Poziome połączenia płyt powinny być przesunięte względem siebie, zwłaszcza przy dwuwarstwowym opłytowaniu.

Kolejnym etapem jest ułożenie wełny mineralnej wypełniającej przestrzeń między słupkami rusztu. Następnie przykręca się płyty z drugiej strony szkieletu. Aby znacznie poprawić właściwości akustyczne lub zwiększyć nośność ściany, można położyć dwie warstwy płyt g-k na każdej stronie konstrukcji. Spoiny płyt w kolejnych warstwach muszą się mijać.

3. Wykończenie Spoin i Narożników

Po zakończeniu montażu płyt, przystępuje się do wykończenia powierzchni. Spoiny między płytami szpachluje się masą gipsową. W zależności od systemu i preferencji, stosuje się masy zbrojone taśmą papierową lub z włókna szklanego, albo masy szpachlowe przeznaczone do spoinowania bez taśmy. Narożniki ścian zabezpiecza się profilami narożnikowymi.

Najbardziej newralgiczne miejsca to połączenia płyt g-k z innymi materiałami budowlanymi, np. ze ścianą murowaną. Aby zapobiec powstawaniu pęknięć, stosuje się tzw. połączenie ślizgowe. Polega ono na zastosowaniu taśmy przekładkowej (np. z tworzywa sztucznego lub papierowej) przyklejanej do profilu UW mocowanego do ściany nośnej. Taśma ta umożliwia ruch obu elementów i oddziela od siebie materiały o różnej charakterystyce termicznej. Po zakończeniu prac montażowych, nadmiar taśmy odcina się, a powstałe łączenie maskuje się akrylem malarskim.

Specjalistyczne Zastosowania i Wymagania

Ściany w Pomieszczeniach Wilgotnych - Ochrona Przed Wodą

W przypadku ścian działowych oddzielających pomieszczenia suche od mokrych (np. łazienki, pralnie), konieczne jest zastosowanie dodatkowych zabezpieczeń przeciwwilgociowych. Na jednej lub obu stronach ściany, od strony pomieszczenia mokrego, należy zastosować odpowiednie płyty g-k (typ H) oraz folię paroizolacyjną. Dodatkowo zaleca się użycie specjalnej taśmy uszczelniającej, szczególnie w narożnikach i miejscach połączeń płyt.

Na całej powierzchni ścianek w strefach mokrych rozprowadza się dwie warstwy masy uszczelniającej (tzw. folii w płynie), która pełni funkcję izolacji przeciwwilgociowej. Szczególnie wtedy, gdy ściany będą wykończone glazurą, folia zabezpieczy higroskopijny gips przed nasiąkaniem wodą z zaprawy klejowej. W miejscach o podwyższonej wilgotności, jak spoiny czy przejścia rur, zaleca się stosowanie dodatkowego zabezpieczenia masami uszczelniającymi lub kołnierzami z elastycznej gumy.

Nośność i Mocowanie Ciężkich Przedmiotów - Wzmocnienia i Obciążenia

Ściany szkieletowe z płyt g-k są lekkie, a ich nośność jest ograniczona. Standardowo, ściana działowa z pojedynczym opłytowaniem płytą g-k o grubości 12,5 mm i profilem CW 50, pozwala na zawieszenie przedmiotów o wadze do około 25 kg na 1 metr długości ściany, przy założeniu, że obciążenie jest rozłożone równomiernie.

Jeśli planujemy zawiesić na ścianie cięższe przedmioty, takie jak szafki kuchenne, telewizory czy bojler, konieczne jest zastosowanie specjalnych wzmocnień. Wzmocnienia te można wykonać na kilka sposobów:

• Podwójne opłytowanie: Zastosowanie dwóch warstw płyt g-k na każdej stronie konstrukcji znacząco zwiększa wytrzymałość mechaniczną.
• Płyty drewnopochodne: Zamocowanie pod warstwą płyt g-k płyt OSB lub MFP o grubości 12-15 mm.
• Wzmocnione profile stalowe: Użycie profili CW o większej grubości blachy (np. 0,7 mm zamiast 0,6 mm) lub profili UA (ościeżnicowych), które są sztywniejsze i wytrzymalsze.
• Drewniane wsporniki: Wklejenie lub wkręcenie w konstrukcję stalową drewnianych kantówek (słupków) w miejscach, gdzie planowane jest obciążenie.

W miejscach planowanego montażu ciężkich przedmiotów, należy dokładnie wiedzieć, co chcemy na niej powiesić i w którym miejscu. Wzmocnienia te należy zaplanować już na etapie budowy szkieletu. Przy zastosowaniu odpowiednich wzmocnień, obciążenie na ściankę działową z karton-gipsu można zwiększyć nawet do 150 kg na 1 metr bieżący ściany, pod warunkiem mocowania wyłącznie w miejscach zastosowania wzmocnień.

Izolacyjność Akustyczna - Jak Uzyskać Ciszę?

Jednym z głównych atutów ścian z płyt g-k jest ich potencjał w zakresie izolacji akustycznej. Jednak ich standardowa wersja, z pojedynczym opłytowaniem i cienką warstwą wełny, może nie spełniać wysokich wymagań w tym zakresie, zwłaszcza w porównaniu do ścian murowanych. Aby uzyskać optymalną izolacyjność akustyczną, należy zwrócić uwagę na kilka czynników:

• Grubość i rodzaj wypełnienia: Zastosowanie grubszej warstwy wełny mineralnej o odpowiedniej gęstości (80-120 kg/m³) jest kluczowe.
• Wielowarstwowe opłytowanie: Obustronne zastosowanie dwóch warstw płyt g-k na każdej stronie konstrukcji znacząco poprawia parametry akustyczne.
• Szerokość profili: Wybór szerszych profili nośnych (np. CW 100) pozwala na zastosowanie grubszej izolacji.
• Konstrukcje podwójne: Budowa dwóch niezależnych stelaży oddzielonych dodatkową warstwą wełny mineralnej. Takie rozwiązanie, gdzie sąsiednie profile CW są odsunięte od siebie o 5 mm, a między nimi umieszczona jest warstwa akustycznej taśmy uszczelniającej, pozwala uzyskać najlepszą izolacyjność akustyczną.
• Szczelność połączeń: Precyzyjne montowanie profili z zastosowaniem taśm akustycznych oraz staranne szpachlowanie spoin zapobiega przenikaniu dźwięku przez nieszczelności.

Montaż Ścian Łukowych i Specjalistyczne Mocowania

Technologia suchej zabudowy umożliwia również wykonywanie ścian o nietypowych kształtach, w tym ścian łukowych. Wznoszenie ścian o przebiegu krzywoliniowym rozpoczyna się od wyznaczenia jej przebiegu na podłodze i suficie, często przy użyciu szablonów. Do takich ścian wykorzystuje się fabrycznie wstępnie nacinane profile poziome UW, które mocuje się do podłoża. Konstrukcja z profili stanowi szablon do wyginania płyt g-k, zazwyczaj cieńszych (np. 6,5 mm) i zbrojonych włóknem szklanym. Rozstaw słupków CW zależy wtedy głównie od promienia krzywizny - na łukach muszą być zamocowane gęściej. Poszycie ścian łukowych powinno być dwustronne.

W przypadku mocowania profili do podłoża, dobór odpowiednich łączników jest kluczowy. Do betonu nadają się kołki szybkiego montażu lub kotwy metalowe. Do cegły dziurawki i pustaków ceramicznych stosuje się kołki rozporowe o specjalnej konstrukcji. Ważne jest, aby podczas wiercenia w materiałach kruchych wyłączyć funkcję udaru w wiertarce, aby uniknąć uszkodzenia podłoża.

Podsumowanie Procesu - Od Rusztu do Wykończenia

Montaż ścianki działowej z płyt g-k rozpoczyna się od przygotowania rusztu stalowego lub drewnianego. Profile obwodowe UW mocuje się do podłogi, stropu i ścian, podklejając je taśmą akustyczną. Następnie montuje się pionowe profile słupkowe CW w odpowiednim rozstawie (zazwyczaj 60 cm). Kolejnym etapem jest przykręcenie płyt g-k do jednej strony rusztu, ze szczególnym uwzględnieniem odstępów od podłogi i sufitu. Przestrzeń między profilami wypełnia się wełną mineralną, a następnie przykręca się płyty z drugiej strony konstrukcji. Po zakończeniu opłytowania, przystępuje się do wykończenia spoin i narożników za pomocą masy szpachlowej i taśm zbrojących. Całość powierzchni przygotowuje się do malowania lub tapetowania, uzyskując idealnie gładką i równą ścianę.

Systemy suchej zabudowy, w tym lekkie ściany działowe z płyt g-k, to rozwiązanie uniwersalne, które pozwala na szybkie i efektywne kształtowanie przestrzeni, zapewniając jednocześnie dobre parametry izolacyjne i możliwość ukrycia instalacji. Kluczem do sukcesu jest precyzyjne wykonanie konstrukcji, dobór odpowiednich materiałów oraz przestrzeganie zaleceń dotyczących odstępów montażowych i obciążeń.
