Kruszywo Naturalne Żwirowe: Kluczowe Aspekty i Zastosowania w Budownictwie

Kruszywa stanowią fundamentalny element współczesnego budownictwa, od wieków wykorzystywane jako podstawowy surowiec w różnorodnych zastosowaniach. Ich rola jest nie do przecenienia, obejmując zarówno budownictwo kubaturowe, jak i liniowe, w tym budowę dróg, a także produkcję niezliczonych rodzajów betonów i zapraw. Mianem kruszywa określamy materiały ziarniste, które ze względu na swoje pochodzenie dzielimy na naturalne, sztuczne oraz te pochodzące z recyklingu.

Rodzaje i Pochodzenie Kruszyw

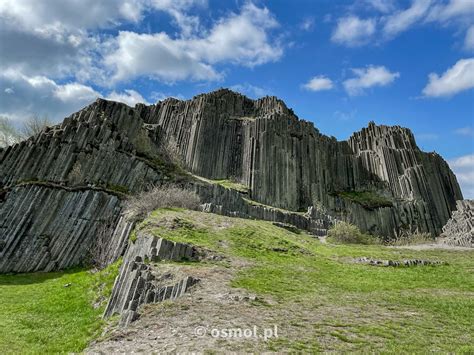

Kruszywa naturalne to szeroka kategoria obejmująca wszystkie materiały mineralne pozyskiwane bezpośrednio ze złóż naturalnych. W tej grupie wyróżniamy kruszywa żwirowe, będące produktem procesów erozyjnych i osadniczych, oraz kruszywa łamane, które powstają w wyniku mechanicznej obróbki skał litych, takich jak bazalt, granit, piaskowiec czy wapień.

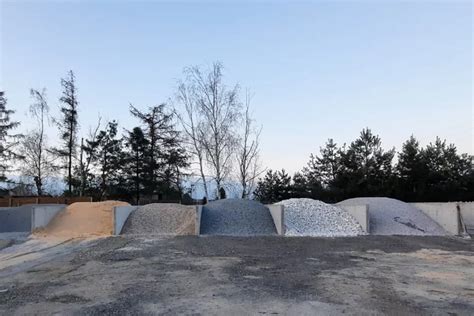

Kruszywa żwirowe to przede wszystkim piasek, żwir, otoczaki oraz pospółka, która jest mieszaniną piasku i żwiru. Z kolei kruszywo łamane obejmuje takie materiały jak kliniec, tłuczeń, grys, kamień łamany, niesorty oraz miał.

Dodatkowo, kruszywa można klasyfikować pod względem uziarnienia, wyróżniając frakcje drobne, grube, bardzo grube, wypełniacze, mieszanki, a także kruszywa o uziarnieniu ciągłym oraz pyły.

Zastosowania Kruszyw Naturalnych

Naturalne kruszywa znajdują niezwykle szerokie zastosowanie w budownictwie. Są one niezastąpione w produkcji betonów i wyrobów betonowych, zapraw budowlanych oraz chemii budowlanej. Stanowią kluczowy składnik warstw nośnych i ścieralnych różnego rodzaju nawierzchni, w tym dróg, lotnisk i parkingów, a także mieszanek mineralno-asfaltowych.

Wykorzystuje się je również do budowy warstw mrozoochronnych i filtracyjnych, nasypów, a także jako materiał do wypełniania wykopów i budowy murów oporowych. Właściwy dobór kruszywa ma kluczowe znaczenie dla trwałości i funkcjonalności realizowanych inwestycji. Pomyłka w tym zakresie może prowadzić do kosztownych poprawek, przestojów w pracach i zwiększenia śladu środowiskowego projektu.

Kruszywo Naturalne vs. Kruszywo Łamane

Kluczową kwestią przy wyborze odpowiedniego materiału jest zrozumienie różnic między kruszywem naturalnym a łamanym. Kruszywo naturalne, zazwyczaj piasek i żwir pozyskiwane z rzek, żwirowni lub kopalni, charakteryzuje się gładkimi ziarnami. Daje to dobrą urabialność betonu i ułatwia zagęszczanie podsypek.

Z drugiej strony, kruszywo łamane, takie jak tłuczeń, kliniec czy grys, produkowane jest ze skał litych. Jego ziarna mają kanciasty kształt, co sprawia, że lepiej się klinują, tworząc stabilniejszą strukturę. Do grupy kruszyw łamanych zalicza się również materiały z recyklingu, np. kruszywo betonowo-ceglane, oraz destrukt asfaltowy.

Wpływ Uziarnienia i Kształtu Ziarna

Równomierna krzywa uziarnienia jest niezwykle ważna dla łatwości układania i ograniczenia pustych przestrzeni w materiale. Frakcje ciągłe, łączące ziarna drobne z grubymi, poprawiają zagęszczenie. Zbyt duża ilość pyłów może zwiększyć zapotrzebowanie na wodę w betonie i pogorszyć mrozoodporność warstw drogowych. Z kolei niedostatek drobnych frakcji prowadzi do powstawania struktur nasiąkliwych i podatnych na segregację.

W drogownictwie kluczowe są parametry takie jak niska ścieralność i dobra odporność na polerowanie, które ocenia się za pomocą badań Los Angeles i micro-Deval. W przypadku betonów istotna jest mrozoodporność i niewielka nasiąkliwość, wpływające na trwałość i odporność na łuszczenie. Kształt ziarna ocenia się za pomocą wskaźników płaskości i kształtu.

Kruszywa z Recyklingu i Ich Specyfika

Kruszywa z recyklingu, choć stanowią cenną alternatywę dla materiałów pierwotnych, mogą wykazywać wyższą nasiąkliwość. Wymagają one dokładnej weryfikacji parametrów i precyzyjnego dopasowania receptury mieszanki. Kruszywa betonowo-ceglane, po potwierdzeniu ich parametrów, mogą z powodzeniem służyć jako warstwy pomocnicze lub podbudowy.

Normy i Badania Kruszyw

W procesie stosowania kruszyw kluczowe jest przestrzeganie obowiązujących norm. W przypadku kruszyw do betonu stosuje się wymagania normy PN-EN 12620. Dla materiałów drogowych i mieszanek niezwiązanych odnosi się norma PN-EN 13242, a dla mieszanek asfaltowych norma PN-EN 13043.

Typowe badania kruszyw obejmują ocenę ścieralności LA, odporności na degradację MDE, mrozoodporności, wskaźnika kształtu i płaskości, zawartości pyłów, chlorków i siarczanów, a także reaktywności alkalicznej.

Wpływ Jakości Kruszywa na Konstrukcję

Zbyt wysoka zawartość pyłów może osłabić warstwy konstrukcyjne i zwiększyć zużycie wody w betonie. Nieprawidłowe uziarnienie prowadzi do segregacji materiału i powstawania pustek, a w przypadku dróg - do powstawania kolein. Kruszywa o wysokiej nasiąkliwości mogą negatywnie wpływać na mrozoodporność i trwałość powłok.

Aspekty Środowiskowe i Zrównoważony Rozwój

Kwestie środowiskowe w kontekście kruszyw obejmują nie tylko emisję związaną z transportem i produkcją, ale również gospodarkę odpadami budowlanymi. W wielu projektach wykorzystanie kruszyw z recyklingu lub destruktu asfaltowego, pod warunkiem zgodności ich parametrów z wymaganiami i właściwego zastosowania, przynosi znaczące korzyści środowiskowe.

Proces Doboru Kruszywa

Proces doboru odpowiedniego kruszywa powinien rozpocząć się od określenia funkcji planowanej warstwy oraz przewidywanych obciążeń ruchem lub klasy betonu. Następnie należy dokładnie przeanalizować specyfikację projektu i właściwą normę techniczną. Kluczowe jest dobranie odpowiednich frakcji, pożądanej krzywej uziarnienia oraz akceptowalnej zawartości pyłów.

Niezbędna jest weryfikacja badań laboratoryjnych każdej partii dostarczonego materiału oraz posiadanych przez dostawcę dokumentów dopuszczeniowych. Warto również ocenić lokalną dostępność kruszyw i potencjalny wpływ środowiskowy całego łańcucha dostaw. Planowanie procesu zagęszczania i kontroli jakości na budowie jest równie istotne.

W projektach charakteryzujących się dużą zmiennością materiału, korzystna może okazać się współpraca z dostawcą dysponującym własnym parkiem maszynowym obejmującym przesiewacze i kruszarki.

Wybór Między Kruszywem Naturalnym a Łamanym

Wybór między kruszywem naturalnym a łamanym nie jest decyzją zero-jedynkową. Kluczowe znaczenie mają parametry techniczne materiału, jego rola w konstrukcji oraz potwierdzone wyniki badań laboratoryjnych. Zrozumienie specyfiki każdego rodzaju kruszywa pozwala na optymalne dopasowanie go do konkretnych potrzeb budowlanych, zapewniając trwałość i bezpieczeństwo realizowanych obiektów.

Występowanie Kruszyw w Polsce

Występowanie złóż kruszyw w Polsce jest ściśle powiązane z ukształtowaniem terenu i wpływem zlodowaceń. Skały osadowe, takie jak piaski i żwiry, występują głównie w Polsce północnej, z dużym skupiskiem na Kujawach. Kruszywa pochodzące ze skał magmowych i metamorficznych, jak bazalty, granity czy gnejsy, zlokalizowane są przede wszystkim w Polsce południowej. Ze względu na ograniczone występowanie niektórych rodzajów złóż, transport kruszyw na potrzeby budowy dróg i innych obiektów odbywa się często na duże odległości.

Kategoryzacja Kruszyw Według Norm

W polskim budownictwie drogowym stosuje się zharmonizowane normy europejskie, które określają wymagania dla kruszyw. Choć same normy nie zawsze podają konkretne parametry dla poszczególnych kruszyw, to wyszczególniają kategorie, do których przypisuje się materiały w zależności od ich właściwości fizycznych i chemicznych.

Żwirownie i kopalnie muszą posiadać zakładową kontrolę produkcji, a niekiedy również certyfikację zewnętrzną, aby móc legalnie sprzedawać kruszywo na inwestycje drogowe. Stosowanie nowych norm w kategoryzacji właściwości kruszyw jest stosunkowo proste. Wyzwaniem staje się jednak tworzenie specyfikacji technicznych, które precyzyjnie określają wymagania dla kruszyw, unikając jednocześnie zawyżonych lub zaniżonych parametrów.

Uziarnienie i Tolerancje

Podstawową cechą kruszywa jest jego odpowiednia frakcja i uziarnienie. Kategoria uziarnienia, na przykład GC85/15 dla kruszywa grubego zgodnie z normą PN-EN 13242+A1:2010, określa maksymalną zawartość podziarna (poniżej najmniejszego wymiaru ziarna) oraz procent masy przechodzącej przez sito D (największy deklarowany wymiar).

Tolerancja uziarnienia odnosi się do dopuszczalnych odchyłek na sitach pośrednich, które dzielą główną deklarowaną frakcję. Na przykład, dla kruszywa o uziarnieniu ciągłym GTA20, ilość materiału na sicie pośrednim (D/2) może wynosić ±20%.

Kształt i Płaskość Ziarna

Kształt i płaskość ziaren kruszywa są w dużej mierze zależne od metody kruszenia i rodzaju zastosowanej kruszarki. W specyfikacjach technicznych często stosuje się wskaźnik płaskości, który określa sumę mas ziaren przechodzących przez sita prętowe o określonych rozmiarach. Badanie wskaźnika kształtu jest bardziej czasochłonne, ponieważ polega na manualnej ocenie ziaren za pomocą suwmiarki Schulza.

Zawartość Pyłów i Jej Znaczenie

Zawartość pyłów, czyli frakcji przechodzącej przez sito 0,063 mm, jest ściśle uzależniona od rodzaju kruszywa i jego przeznaczenia. W betonie pożądana jest jak najmniejsza zawartość pyłów, co wpływa pozytywnie na urabialność i przyrosty wytrzymałości. Natomiast w podbudowach drogowych pewna ilość pyłów jest korzystna dla właściwego zagęszczenia. Istnieją jednak maksymalne dopuszczalne granice zawartości pyłów. Zbyt wysoka ich ilość może prowadzić do powstawania wysadzin w podbudowie lub gruncie rodzimym.

Odporność na Rozdrabnianie i Ścieranie

Odporność na rozdrabnianie kruszywa, określana w teście Los Angeles (wskaźnik LA), mierzy ilość materiału ulegającego rozdrobnieniu podczas badania. Im niższy wskaźnik LA, tym wyższa jakość kruszywa. Parametrem zbliżonym jest odporność na ścieranie, mierzona współczynnikiem micro-Deval, który określa procentową ilość ścieranego kruszywa.

Nasiąkliwość i Mrozoodporność

Nasiąkliwość kruszywa określa ilość wody, jaką materiał może przyjąć. Mrozoodporność z kolei bada ubytek kruszywa po określonej liczbie cykli zamrażania i rozmrażania. Chociaż te parametry powinny być ze sobą powiązane, badania wskazują, że nie zawsze tak jest w praktyce.

Rola Kruszyw w Nawierzchniach Drogowych i Kolejowych

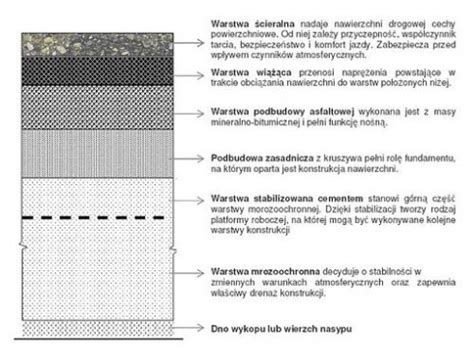

W budownictwie drogowym odpowiedni dobór kruszywa do poszczególnych warstw nawierzchni ma fundamentalne znaczenie dla wytrzymałości i bezpieczeństwa. Warstwy mrozoochronne i odsączające na gruntach słabonośnych mogą być wykonane z kruszyw niższej jakości. Podbudowa pomocnicza wymaga jednak lepszego materiału, zapewniającego odpowiednią nośność.

W nawierzchniach kolejowych również stosuje się różne rodzaje kruszywa w celu zapewnienia nośnego podtorza. Warstwa piasku może ograniczać zjawisko pompowania wody, a warstwa ochronna podtorza pełni podobną rolę do podbudowy pomocniczej w drogach. Podsypka, wykonana z tłucznia, zapewnia oparcie dla podkładów i przenosi obciążenia.

Beton i Mieszanki Mineralno-Asfaltowe

Mieszanki mineralno-asfaltowe, w odróżnieniu od tłucznia smołowanego, składają się z kruszywa związanego lepiszczem bitumicznym. Beton, znany od tysiącleci, stanowi obecnie podstawę współczesnego budownictwa. Ziarna kruszywa w betonie, związane zaczynem cementowym, tworzą materiał przypominający skałę. Beton zbrojony, z użyciem prętów stalowych, znajduje zastosowanie w fundamentach, tunelach, budynkach, zaporach i mostach.

Kruszywa w Drenażu i Zarządzaniu Wodą

Kruszywa o ograniczonej zawartości frakcji drobnych wykazują dużą zawartość wolnych przestrzeni, co pozwala na swobodny przepływ wody. Warstwy drenażowe z kruszywa zapewniają niezbędne ścieżki przepływu dla wody i innych cieczy, odgrywając istotną rolę w zrównoważonych systemach odwadniających (SUDS) oraz w odprowadzaniu odcieków ze składowisk. Kształt ziaren ma tu również znaczenie - ziarna zaokrąglone, jak otoczaki, sprzyjają lepszemu drenażowi.

Gęstość i Rozmiar Ziarna

Gęstość kruszywa wpływa na ciężar warstwy lub budowli ziemnej. W niektórych zastosowaniach, np. na gruntach słabonośnych, preferowane są kruszywa lekkie, które zmniejszają nacisk na podłoże i ograniczają ryzyko utraty nośności. Rozmiar ziarna i uziarnienie mają duży wpływ na wytrzymałość na ścinanie, zagęszczalność i wodoprzepuszczalność kruszywa. W mieszankach betonowych stosuje się zazwyczaj mieszanki kruszywa drobnego i grubego.

Specyficzne Rodzaje Kruszyw Naturalnych

Piasek

Piasek, będący produktem wietrzenia i erozji skał, składa się głównie z okruchów krzemionki. Jego złoża powstają pod wpływem wiatru, lodowców czy rzek. Piaski stanowią nieodzowny składnik mieszanek betonowych i zapraw cementowych. Złoża powierzchniowe, utworzone przez rzeki, są zazwyczaj czyste i ubogie w pyły i iły.

Żwir

Żwir, podobnie jak piasek, składa się z okruchów skalnych i jest wydobywany z dna zbiorników wodnych lub odkrywkowo. Złoża powierzchniowe żwiru, zlokalizowane w dolinach rzek, zazwyczaj wykazują niską zawartość pyłów i iłów. Żwiry naturalne mogą być stosowane jako materiał zasypowy, do warstw mrozoochronnych lub po obróbce w mieszankach betonowych i elementach drenażowych.

Kruszywa z Mechanicznej Obróbki Skał

Mechaniczna obróbka większych brył skalnych jest obecnie jednym z najpowszechniejszych źródeł kruszywa naturalnego. Po wydobyciu skały są kruszone i przesiewane według rozmiaru ziaren. Różne frakcje mogą być łączone w celu uzyskania pożądanych właściwości.

Kruszywo Typu 1

W Wielkiej Brytanii powszechnie stosowanym materiałem jest "kruszywo Typu 1", które jest mieszanką mineralną o gładkiej i szerokiej krzywej uziarnienia. Maksymalny rozmiar ziarna wynosi 63 mm, a zawartość cząstek pylastych i ilastych jest ograniczona do 9%. Jest to materiał wysokiej jakości, stosowany do zapewnienia dobrej nośności dolnych warstw nawierzchni drogowych.

Kruszywa z Recyklingu w Praktyce

Kruszywa z recyklingu odgrywają coraz ważniejszą rolę w budownictwie.

Destrukt Asfaltowy

Destrukt asfaltowy, powstały w wyniku frezowania górnych warstw asfaltowych, jest użyteczny w produkcji nowych mieszanek mineralno-asfaltowych, zastępując część nowego kruszywa. Może być również stosowany w podbudowach pomocniczych nawierzchni drogowych.

Kruszywo Betonowe

Kruszywo powstałe z przekruszenia betonu może być stosowane jako alternatywa dla kruszyw łamanych w betonie oraz w niezwiązanych warstwach nawierzchni drogowych.

Kruszywa Typu 6F2 i 6F5

W brytyjskich specyfikacjach drogowych zdefiniowano kruszywa Typu 6F2 i 6F5, które są materiałami sypkimi zawierającymi kruszywa z recyklingu. Typ 6F2 składa się z przekruszonego gruzu (beton, cegły, zaprawy) o maksymalnym rozmiarze ziarna 125 mm. Typ 6F5 to wybrany materiał zasypowy o zbliżonej krzywej uziarnienia. Oba typy są powszechnie używane jako materiał zasypowy pod ciężki sprzęt budowlany.

Stabilizacja Kruszywa z Użyciem Georusztu

Warstwy zagęszczonego kruszywa, stosowane w dolnych warstwach nawierzchni drogowych, mogą być stabilizowane za pomocą georusztu. Georuszt zapobiega przesuwaniu się ziaren kruszywa, stabilizując je i zwiększając jego wytrzymałość na ścinanie, co przekłada się na wyższą nośność warstwy.
