Kruszywo Łamane: Fundament Nowoczesnego Budownictwa i Infrastruktury Drogowej

Kruszywa budowlane to jedne z najbardziej podstawowych i wszechobecnych materiałów w branży budowlanej. Stanowią one nieodzowny element betonu, zapraw, podbudów drogowych, nasypów i niezliczonych innych konstrukcji, bez których trudno wyobrazić sobie współczesne budownictwo. Wśród różnorodnych rodzajów kruszyw, kruszywo łamane zajmuje szczególne miejsce ze względu na swoje unikalne właściwości i szerokie spektrum zastosowań. Niniejszy artykuł zgłębia tajniki kruszywa łamanego, jego rodzaje, pochodzenie oraz kluczowe role, jakie odgrywa w budownictwie drogowym, kolejowym i kubaturowym.

Czym są kruszywa budowlane?

Kruszywa budowlane to naturalne lub sztuczne materiały ziarniste, które znajdują zastosowanie w budownictwie do tworzenia mieszanek betonowych, zapraw, nawierzchni drogowych i innych konstrukcji. Mogą pochodzić z naturalnych złóż, takich jak rzeki, jeziora czy kamieniołomy (kruszywa naturalne), lub powstawać w wyniku procesów przemysłowych, często jako produkt uboczny innych procesów, takich jak obróbka cieplna materiału mineralnego (kruszywa sztuczne). Oprócz tego, wyróżnia się kruszywa pochodzące z recyklingu, czyli przetworzone materiały budowlane, takie jak destrukt asfaltowy czy betonowo-ceglany. Kruszywa klasyfikuje się ze względu na pochodzenie, wielkość ziaren, gęstość oraz stopień rozdrobnienia. Mogą być stosowane w stanie surowym lub poddawane obróbce, takiej jak kruszenie, płukanie i sortowanie.

Kruszywo Łamane - Geneza i Charakterystyka

Kruszywo łamane, w odróżnieniu od kruszyw naturalnych o zaokrąglonych ziarnach, uzyskuje się poprzez mechaniczne rozdrobnienie litych skał. Proces ten polega na kruszeniu większych brył skalnych na mniejsze fragmenty o zróżnicowanych frakcjach. W zależności od rodzaju skały macierzystej, kruszywo łamane może wykazywać różne właściwości fizyczne i chemiczne. Do obróbki mechanicznej wykorzystuje się najczęściej skały magmowe (np. bazalt, granit), metamorficzne (np. kwarcyt, marmur) oraz osadowe (np. wapień, dolomit, piaskowiec).

Kluczową cechą kruszywa łamanego są jego kanciaste, ostrokrawędziste ziarna. Taki kształt ziaren sprawia, że lepiej się one klinują i zazębiają, tworząc stabilny, sztywny szkielet. To z kolei przekłada się na zwiększoną wytrzymałość na ścinanie i mniejsze odkształcenia trwałe konstrukcji, w których jest ono stosowane. Równomierna krzywa uziarnienia, charakteryzująca się obecnością frakcji ciągłych łączących ziarna drobne z grubymi, ułatwia układanie i zagęszczanie materiału, ograniczając powstawanie pustych przestrzeni.

Rodzaje Kruszyw Łamanych i Ich Specyficzne Zastosowania

Wśród kruszyw łamanych wyróżnia się kilka podstawowych rodzajów, różniących się między sobą uziarnieniem, kształtem ziaren i wynikającymi z tego zastosowaniami:

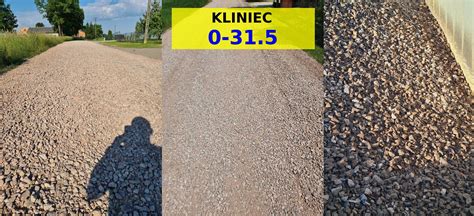

• Kliniec: Charakteryzuje się uziarnieniem od 4 do 31,5 mm. Jego ziarna mają lekko wydłużony, ostrosłupowy kształt, co sprzyja dobremu klinowaniu i zagęszczaniu materiału. Kliniec jest powszechnie stosowany w budownictwie drogowym jako materiał do budowy stabilnych podbudów. Produkowany jest głównie z diabazu, granitu, kwarcytu czy wapienia.

• Tłuczeń: Jest to kruszywo o większym uziarnieniu, zazwyczaj od 31,5 mm do 63 mm, powstające w pierwszym etapie kruszenia skał. Tłuczeń ma bardziej kanciasty kształt i szorstką powierzchnię. Jest to materiał uniwersalny, cechujący się dużą odpornością na nacisk, ścieranie oraz działanie czynników atmosferycznych. Szeroko wykorzystywany jest w drogownictwie (np. do budowy warstw nośnych) i kolejnictwie (na podsypki i do budowy nasypów). Ze względu na niską nasiąkliwość, dobrze odprowadza wodę. Wytwarzany jest głównie z bazaltu, gabro, marmuru lub dolomitu.

• Grys: Jest to kruszywo o bardziej zróżnicowanym uziarnieniu i nieregularnym kształcie ziaren, często zbliżonym do sześcianu lub ośmiościanu. Grys znajduje zastosowanie w budowie dróg na warstwy ścierne, wiążące i wyrównawcze, a także jako składnik betonów asfaltowych i mieszanek mineralno-asfaltowych. Uziarnienie grysu jest uzależnione od przeznaczenia - najdrobniejsze frakcje to 4-8 mm, większe to 8-16 mm lub 16-31,5 mm. Kruszony jest z bazaltu, granitu, dolomitu lub marmuru. Jego powierzchnia powinna być chropowata, co zapewnia lepszą przyczepność do spoiw.

• Kamień łamany: Obejmuje frakcje o większych rozmiarach, od 63 mm do nawet 250 mm, pochodzące z przekruszu różnych rodzajów skał. Znajduje zastosowanie w umacnianiu koryt rzek, wałów, budowie fundamentów, umacnianiu skarp i brzegów rzek, a także jako materiał na podbudowy dróg, placów czy do produkcji betonu. Większe bryły kamienia łamanego mają również walory dekoracyjne, sprawdzając się w budowie ogrodzeń czy tarasów.

Kruszywa z Recyklingu: Ekologiczna Alternatywa

W kontekście rosnącej świadomości ekologicznej i potrzeby efektywnego gospodarowania odpadami budowlanymi, coraz większą rolę w budownictwie odgrywają kruszywa z recyklingu. Zaliczają się do nich między innymi:

• Destrukt asfaltowy: Powstaje w wyniku rozkruszenia nawierzchni asfaltowych. Jest przydatny do produkcji nowych mieszanek mineralno-asfaltowych, zastępując część nowego kruszywa, a także może być stosowany w podbudowach pomocniczych nawierzchni drogowych.

• Kruszywa betonowo-ceglane: Powstałe z przekruszenia betonu, cegieł i zapraw. Po potwierdzeniu ich parametrów, mogą pełnić rolę warstw pomocniczych lub podbudów pomocniczych w drogownictwie. Kruszywa te mogą jednak wykazywać wyższą nasiąkliwość, co wymaga dokładnej weryfikacji parametrów i dopasowania receptury każdej mieszanki.

• Kruszywa Typu 6F2 i 6F5: Zdefiniowane w brytyjskiej instrukcji „Manual of Contract Documents for Highway Works”, są to wybrane materiały sypkie zawierające kruszywa z recyklingu. Typ 6F2 składa się z przekruszonego gruzu (beton, cegły, zaprawy) o maksymalnym rozmiarze ziarna 125 mm, a Typ 6F5 to wybrany materiał zasypowy o zbliżonej krzywej uziarnienia. Oba typy są powszechnie używane jako materiał zasypowy pod ciężki sprzęt budowlany.

Wykorzystanie kruszyw z recyklingu, pod warunkiem ich zgodności parametrów z wymaganiami i właściwego zastosowania, przynosi korzyści środowiskowe poprzez zmniejszenie ilości odpadów i ograniczenie zapotrzebowania na surowce pierwotne.

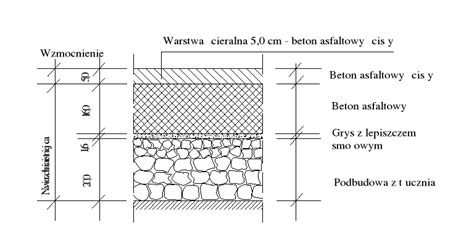

Zastosowanie Kruszywa Łamanego w Infrastrukturze Drogowej

Budownictwo drogowe jest jednym z głównych odbiorców kruszywa łamanego. Jego wszechstronne zastosowanie obejmuje:

• Podbudowy pomocnicze: Kruszywo łamane, zwłaszcza tłuczeń i kliniec, stanowi kluczowy element podbudowy dróg, zapewniając odpowiednią nośność dolnych warstw nawierzchni. Dobrze zagęszczone, tworzy stabilną powierzchnię, która rozkłada obciążenia i zmniejsza nacisk na podłoże. Krzywa uziarnienia i gęstość kruszywa mają bezpośredni wpływ na uzyskany wskaźnik nośności.

• Warstwy mrozoochronne i odsączające: Kruszywa o ograniczonej zawartości frakcji drobnych, dzięki dużej zawartości połączonych wolnych przestrzeni, umożliwiają swobodny przepływ wody. Dzięki temu zapewniają właściwe odwodnienie, kluczowe dla trwałości nawierzchni, szczególnie w warstwach mrozoochronnych i odsączających na gruntach słabonośnych.

• Warstwy nośne i wiążące: Grys, dzięki swoim właściwościom, wykorzystywany jest do budowy warstw nośnych, wiążących i wyrównawczych nawierzchni drogowych. Jest niezbędny do produkcji mieszanek mineralno-asfaltowych i betonów asfaltowych.

• Warstwy ścierne: Specjalnie dobrane frakcje grysu mogą być stosowane w warstwach ściernych nawierzchni, zapewniając odpowiednią przyczepność i odporność na ścieranie. W tym zastosowaniu kluczowe są wysokie właściwości wytrzymałościowe surowca skalnego oraz korzystny kształt ziaren.

• Podbudowy pod nawierzchnie z kostki brukowej i nawierzchnie utwardzone: Grys i kamień łamany o drobniejszych frakcjach są powszechnie stosowane jako podbudowa pod kostkę brukową, chodniki, ścieżki rowerowe, place manewrowe i parkingi. Zapewniają stabilność, trwałość i dobrą przepuszczalność.

W kontekście budownictwa drogowego, kluczowe są parametry kruszywa, takie jak niska ścieralność i dobra odporność na polerowanie, które są weryfikowane za pomocą badań Los Angeles i micro-Deval. Zbyt duża zawartość pyłów może osłabiać warstwy i zwiększać zużycie wody w betonie, natomiast złe uziarnienie prowadzi do segregacji, powstawania pustek i kolein.

Kruszywo Łamane w Kolejnictwie

Kolejnictwo stanowi drugi, po drogownictwie, znaczący obszar zastosowania kruszywa łamanego. Tłuczeń, ze względu na swoją wytrzymałość, odporność na ścieranie i dobre właściwości drenarskie, jest powszechnie wykorzystywany do budowy podsypek kolejowych. Zapewnia on nośne podtorze, stabilizuje podkłady kolejowe i przenosi obciążenia na niżej położone warstwy. Odpowiednio uziarnione kruszywo pełni również rolę warstwy ochronnej pod torami, zapobiegając zjawisku pompowania wody.

Zastosowanie Kruszywa Łamanego w Budownictwie Kubaturowym

Chociaż budownictwo drogowe i kolejowe są głównymi odbiorcami kruszywa łamanego, znajduje ono również zastosowanie w budownictwie kubaturowym, przede wszystkim do produkcji betonów wysokiej klasy. Skały magmowe, takie jak granit czy bazalt, stanowią wartościowy składnik betonów specjalnych i wysokojakościowych, dzięki swoim doskonałym właściwościom wytrzymałościowym. Z kolei skały osadowe, jak wapień czy dolomit, są wykorzystywane do produkcji betonów niższej i średniej klasy.

W przypadku produkcji betonu, kruszywo łamane o ostrych krawędziach i szorstkich ścianach ziaren, w przeciwieństwie do ziaren blaszkowatych i igiełkowatych, które pogarszają urabialność i są podatne na łamanie, zapewnia wyższą wytrzymałość na zginanie i ściskanie. Wymagania dotyczące kruszyw do betonu określone są w normie PN-EN 12620.

Kruszywo Łamane a Środowisko

Wybór odpowiedniego kruszywa ma istotny wpływ nie tylko na parametry techniczne inwestycji, ale również na jej ślad środowiskowy. Oprócz emisji związanych z transportem i produkcją, ważnym aspektem jest gospodarowanie odpadami budowlanymi. Użycie kruszyw z recyklingu, takich jak destrukt asfaltowy czy kruszywa betonowo-ceglane, stanowi ekologiczną alternatywę, redukując ilość odpadów trafiających na składowiska i zmniejszając zapotrzebowanie na pierwotne zasoby naturalne.

Dobór Kruszywa - Klucz do Sukcesu

Decyzja o wyborze między kruszywem naturalnym a łamanym nie jest zero-jedynkowa. Kluczowe znaczenie mają parametry techniczne materiału, jego rola w konstrukcji oraz potwierdzone badania. Proces doboru kruszywa powinien rozpocząć się od określenia funkcji danej warstwy, przewidywanych obciążeń ruchu lub klasy betonu. Następnie należy sprawdzić specyfikację projektu i odnieść się do odpowiednich norm (np. PN-EN 12620 dla betonu, PN-EN 13242 dla materiałów drogowych, PN-EN 13043 dla mieszanek asfaltowych).

Ważne jest dobranie odpowiednich frakcji i pożądanej krzywej uziarnienia, akceptowalnej zawartości pyłów, a także weryfikacja badań partii i dokumentów dopuszczeniowych. Należy również ocenić dostępność lokalną materiału i jego wpływ środowiskowy w całym łańcuchu dostaw. Planowanie zagęszczania i kontrola jakości na budowie są niezbędne do zapewnienia optymalnych rezultatów.

W projektach charakteryzujących się dużą zmiennością materiału, warto nawiązać współpracę z dostawcą dysponującym odpowiednim parkiem maszynowym, obejmującym przesiewacze i kruszarki, co pozwoli na elastyczne dostosowanie parametrów kruszywa do bieżących potrzeb budowy. Zrozumienie charakteru i konkretnych zastosowań poszczególnych rodzajów kruszywa jest kluczowe dla skutecznej realizacji każdej inwestycji budowlanej.
