Kratki Wentylacyjne z Regulacją Przepływu Powietrza: Specyfikacja Techniczna i Zastosowanie

Kratki wentylacyjne odgrywają kluczową rolę w zapewnieniu prawidłowej cyrkulacji powietrza w budynkach, wpływając na komfort termiczny, jakość powietrza i ogólny mikroklimat. Wśród szerokiej gamy dostępnych rozwiązań, kratki wentylacyjne z regulacją przepływu powietrza, takie jak modele TR2MOVE, wyróżniają się zaawansowanymi funkcjami, które pozwalają na precyzyjne sterowanie nawiewem i wywiewem powietrza. Niniejszy artykuł przedstawia szczegółową specyfikację techniczną tych innowacyjnych kratek, ich zastosowanie oraz kluczowe cechy konstrukcyjne i materiałowe.

Zastosowanie Kratek Wentylacyjnych TR2MOVE

Kratki wentylacyjne typu TR2MOVE, wyposażone w czujnik temperatury lub siłownik, znajdują zastosowanie zarówno w systemach wentylacji komfortowej, jak i w pomieszczeniach przemysłowych. Ich głównym celem jest nawiew i wywiew powietrza, z możliwością regulacji kierunku przepływu w zależności od panującej temperatury.

Indywidualna Regulacja Przepływu Powietrza

Regulowane kierownice powietrza w kratkach TR2MOVE umożliwiają spełnianie indywidualnych wymagań dotyczących komfortu termicznego. Pozwala to na dostosowanie strumienia powietrza do specyficznych potrzeb użytkowników i warunków panujących w pomieszczeniu. Kratki te są przystosowane do pracy ze stałymi i zmiennymi wartościami strumienia objętości powietrza, co czyni je wszechstronnymi rozwiązaniami w różnorodnych systemach HVAC.

Zakres Różnicy Temperatur

Szczególnie istotnym parametrem jest możliwość pracy w warunkach, gdzie różnica temperatury pomiędzy powietrzem nawiewanym a powietrzem w pomieszczeniu wynosi od -12 do +4 stopni Celsjusza. Takie możliwości pozwalają na efektywne chłodzenie lub dogrzewanie pomieszczeń przy zachowaniu optymalnego komfortu.

Miejsca Montażu

Kratki wentylacyjne TR2MOVE przeznaczone są do montażu w różnorodnych lokalizacjach, w tym w ścianach, parapetach, a także w okrągłych lub prostokątnych przewodach wentylacyjnych. Ich uniwersalność sprawia, że mogą być stosowane w szerokim spektrum instalacji.

Cechy Charakterystyczne Kratek TR2MOVE

Kratki TR2MOVE charakteryzują się szeregiem innowacyjnych rozwiązań, które podnoszą ich funkcjonalność i dopasowanie do potrzeb użytkownika.

Indywidualnie Regulowane Kierownice Powietrza

Kluczową cechą tych kratek są indywidualnie regulowane kierownice powietrza, które pozwalają na precyzyjne sterowanie kierunkiem strumienia powietrza. Ta możliwość jest szczególnie ważna w systemach, gdzie wymagane jest precyzyjne ukierunkowanie nawiewu, na przykład w celu uniknięcia bezpośredniego nawiewu na osoby przebywające w pomieszczeniu.

Konstrukcja Ramy Czołowej

Ramka czołowa może występować w wariantach z nawiercanymi otworami, co ułatwia montaż, lub bez otworów i fabrycznych elementów mocujących, co pozwala na większą swobodę w dopasowaniu do istniejących rozwiązań montażowych. Standardowo ramka czołowa wykonana jest z profilu 25 x 40 mm ze ściętymi krawędziami, które zakrywają otwór montażowy, zapewniając estetyczne wykończenie.

Pionowa Poprzeczka

W przypadku kratek o szerokości nominalnej przekraczającej 625 mm, stosowana jest pionowa poprzeczka, która dodatkowo wzmacnia konstrukcję i zapewnia stabilność.

Warianty Wykonania i Opcje Konfiguracji

Kratki TR2MOVE dostępne są w szerokiej gamie wariantów wykonania, co pozwala na dopasowanie ich do konkretnych wymagań instalacyjnych i funkcjonalnych.

Wielkości Nominalne

Dostępne szerokości nominalne kratek to: 325, 425, 525, 625, 825, 1025, 1225 mm. Dostępne wysokości to: 125, 225 mm. Te wymiary pozwalają na dobór odpowiedniego rozmiaru kratki do niemal każdego otworu wentylacyjnego.

Specjalistyczne Opcje

Dostępne są również specjalistyczne warianty, takie jak:

• Zabezpieczenie przed uderzeniem piłką: Idealne rozwiązanie do obiektów sportowych i rekreacyjnych.
• Ramka czołowa z nawiercanymi otworami: Ułatwia montaż w różnych podłożach.
• Ramka czołowa bez otworów, bez fabrycznych elementów mocujących: Dla bardziej niestandardowych instalacji.

Konfiguracja z Siłownikiem

Kratki mogą być wyposażone w siłownik, który steruje ruchem kierownic. Dostępne są konfiguracje z siłownikiem zewnętrznym lub schowanym, umieszczonym po lewej lub prawej stronie kratki. Dodatkowo, można wybrać wariant z ukrytym lub widocznym kablem zasilającym, co wpływa na estetykę instalacji. Siłownik termiczny wykonany jest z mosiądzu i poliamidu, co zapewnia jego trwałość i niezawodność.

Konfiguracja z Czujnikiem Temperatury

Alternatywnie, kratki mogą być wyposażone w czujnik temperatury. Dostępne są czujniki o zakresie pracy od 10 do 34 °C lub od 10 do 50 °C, umieszczone po lewej lub prawej stronie kratki. Czujnik temperatury umożliwia automatyczne dostosowanie kierunku nawiewu do aktualnych warunków termicznych w pomieszczeniu.

Wyposażenie Dodatkowe i Materiały

Kratki TR2MOVE mogą być wyposażone w dodatkowe elementy, które zwiększają ich funkcjonalność i dopasowanie do systemu wentylacyjnego.

Przepustnice

W celu precyzyjnego ustawienia strumienia objętości powietrza w miejscu montażu, kratki mogą być wyposażone w następujące typy przepustnic:

• AG: Przepustnica wielopłaszczyznowa z przeciwbieżnymi lamelami: Zapewnia równomierne rozprowadzenie powietrza i cichą pracę.
• AS: Przepustnica szczelinowa: Pozwala na precyzyjne dozowanie strumienia powietrza.
• SAS: Ukośna przepustnica szczelinowa: Oferuje dodatkowe możliwości regulacji kierunku strumienia.

Materiały Konstrukcyjne

• Ramka czołowa: Wykonana z blachy stalowej ocynkowanej, co zapewnia jej odporność na korozję i trwałość.
• Kierownice: Pierwszy rząd kierownic wykonany jest z blachy stalowej ocynkowanej, natomiast poziome kierownice wykonane są z aluminium, co zapewnia lekkość i odporność na korozję.
• Siłownik termiczny: Wykonany z mosiądzu i poliamidu.
• Kabel przyłączeniowy: Standardowo stosowany jest kabel o przekroju 4 x 0.75 mm².

Zasada Działania i Korzyści z Użycia

Kratki wentylacyjne TR2MOVE-VAR to nowoczesne rozwiązania do systemów wentylacji i klimatyzacji, które automatycznie kierują strumień nawiewanego powietrza do pomieszczenia. Ich działanie opiera się na inteligentnym sterowaniu kierownicami powietrza w zależności od temperatury.

Regulacja Kierunku Nawiewu w Zależności od Temperatury

W przypadku zauważalnej różnicy temperatury (ΔT) między powietrzem nawiewanym a powietrzem w pomieszczeniu, kratki te automatycznie dostosowują kierunek nawiewu. Pozwala to na optymalne wykorzystanie energii i zapewnienie komfortu cieplnego.

Tryb Pracy i Oszczędność Energii

Niektóre modele kratek można całkowicie zamknąć, co jest szczególnie przydatne w trybie ogrzewania. W pozostałych przypadkach strumień powietrza jest kierowany możliwie maksymalnie pionowo w dół, co skraca czas nagrzewania pomieszczenia i prowadzi do oszczędności energii oraz minimalizacji stratyfikacji termicznej. Zwiększenie prędkości wypływu powietrza oraz zasięgu strumienia pozytywnie wpływa na efektywność ogrzewania.

Optymalna Wentylacja Pomieszczeń

Dzięki przestawnym kierownicom, kratki TR2MOVE pozwalają na regulację kierunku nawiewu zgodnie z lokalnymi wymaganiami. Skutkuje to dobrą wentylacją całego pomieszczenia, zarówno w strefach komfortu, jak i w obszarach przemysłowych.

Zasięg Strumienia Powietrza i Zjawisko Coandy

Zrozumienie zjawiska zasięgu strumienia powietrza jest kluczowe dla prawidłowego projektowania systemów wentylacyjnych.

Definicja Zasięgu Strumienia

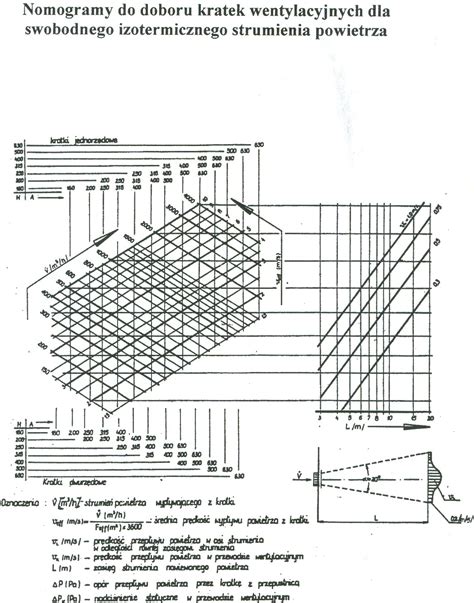

Na skutek indukcji, prędkość nawiewanego strumienia powietrza maleje wraz ze wzrostem odległości od kratki. Odległość, w której prędkość strumienia powietrza osiąga określoną wartość, na przykład 0.35 m/s, nazywana jest zasięgiem strumienia.

Wpływ Sufitu i Zjawisko Coandy

Kratki ścienne umieszczone blisko sufitu, dzięki zjawisku Coandy, osiągają większy zasięg strumienia powietrza niż porównywalny strumień swobodny (bez oddziaływania sufitu). Zjawisko Coandy polega na tym, że strumień płynu (w tym przypadku powietrza) jest przyciągany do najbliższej powierzchni.

Różnice w Zasięgach

Kratki pojedyncze, grupy kratek i kratki liniowe charakteryzują się różnymi zasięgami strumieni powietrza, co należy uwzględnić podczas projektowania instalacji.

Strumień Powietrza w Trybie Chłodzenia i Ogrzewania

W trybie chłodzenia należy wziąć pod uwagę ugięcie strumienia powietrza w kierunku strefy przebywania ludzi, które wzrasta wraz ze wzrostem różnicy temperatury między powietrzem nawiewanym a powietrzem w pomieszczeniu oraz spadkiem prędkości wypływu. W trybie ogrzewania strumień nawiewanego powietrza odchyla się w stronę sufitu.

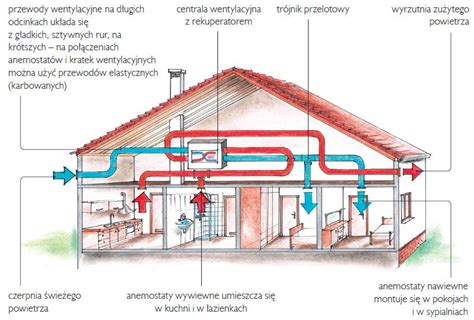

Ogólne Wymagania i Dobór Kratek Wentylacyjnych

Prawidłowa wentylacja pomieszczeń stanowi podstawę zdrowego mikroklimatu w każdym budynku. Kratki wentylacyjne, w tym modele prostokątne, są kluczowymi elementami zapewniającymi skuteczną cyrkulację powietrza i estetyczne wykończenie wnętrza.

Materiały Wykonania Kratek

Kratki standardowe wykonywane są z różnych materiałów:

• Tworzywo sztuczne (PVC, ABS): Lekkie, odporne na wilgoć i korozję, przystępne cenowo. Mogą jednak żółknąć lub stać się kruche pod wpływem UV.
• Metal (stal ocynkowana, stal nierdzewna): Wytrzymałe mechanicznie, stabilne kształtowo, odporne na uszkodzenia. Stal ocynkowana może być podatna na korozję w wilgotnym środowisku.
• Aluminium: Lekkie, eleganckie, odporne na korozję.

Parametry Przepływu Powietrza

Efektywność wentylacji zależy od powierzchni czynnej kratki, która powinna być dobrana do wydajności systemu. Zbyt mała powierzchnia może powodować nadmierny opór, hałas i nieefektywną wymianę powietrza. Konstrukcja żaluzji wpływa na kierunek przepływu powietrza - kratki z regulowanymi lamelami pozwalają na optymalizację nawiewu lub wywiewu.

Rozmiary Kratek

Kratki prostokątne dostępne są w standardowych wymiarach od 9x6 cm do 50x25 cm. Przy doborze rozmiaru należy uwzględnić zarówno wymiary otworu wentylacyjnego, jak i efektywną powierzchnię przepływu powietrza.

Montaż i Konserwacja

Prawidłowy montaż i regularna konserwacja kratek wentylacyjnych są kluczowe dla ich efektywnego działania.

Proces Montażu

Proces instalacji rozpoczyna się od dokładnego pomiaru otworu wentylacyjnego. Należy zwrócić szczególną uwagę na szczelność połączenia kratki z powierzchnią ściany lub sufitu.

Konserwacja

Zaleca się czyszczenie kratek co najmniej raz na 3-6 miesięcy, a w pomieszczeniach o podwyższonej wilgotności lub zapyleniu (kuchnia, łazienka) - nawet częściej. Regularne czyszczenie zapobiega gromadzeniu się kurzu i zanieczyszczeń, które mogą negatywnie wpływać na przepływ powietrza i higienę.

Typowe Problemy i Rozwiązania

• Hałas: Może być spowodowany nieprawidłowym montażem, zbyt małą kratką w stosunku do przepływu powietrza lub zanieczyszczeniami. Rozwiązaniem jest sprawdzenie montażu, dobranie odpowiedniego rozmiaru kratki oraz regularne czyszczenie.
• Niewystarczająca wentylacja: Często wynika z zatkania kratki kurzem lub niewłaściwego doboru jej rozmiaru. Należy oczyścić kratkę lub rozważyć wymianę na większy model.
• Kondensacja pary wodnej: Pojawia się przy dużych różnicach temperatur i może prowadzić do rozwoju pleśni. W niektórych przypadkach pomocne może być zastosowanie kratek z izolacją termiczną lub poprawa wentylacji.

Podsumowanie

Kratki wentylacyjne prostokątne, zwłaszcza te wyposażone w zaawansowane funkcje regulacji, stanowią istotny element każdego systemu wentylacyjnego. Różnorodność dostępnych rozwiązań pozwala na dopasowanie ich do indywidualnych potrzeb i wymagań, wpływając zarówno na efektywność systemu, jak i estetykę wnętrza. Pamiętaj, że regularna konserwacja i czyszczenie kratek to nie tylko kwestia estetyki, ale przede wszystkim zdrowia i efektywności całego systemu wentylacyjnego.
