Kołki Ustalające: Niezbędny Element Precyzyjnych Połączeń w Budownictwie i Przemyśle

Budownictwo i szeroko pojęty przemysł wymagają nowoczesnych, a jednocześnie niezawodnych rozwiązań. Dotyczy to nie tylko dużych urządzeń i maszyn, ale i pojedynczych elementów konstrukcyjnych. Te muszą wyróżniać się spełnieniem ustalonych norm, trwałością i odpornością na uszkodzenia. Jednym z najczęściej wykorzystywanych w budownictwie i przemyśle produktów są kołki ustalające.

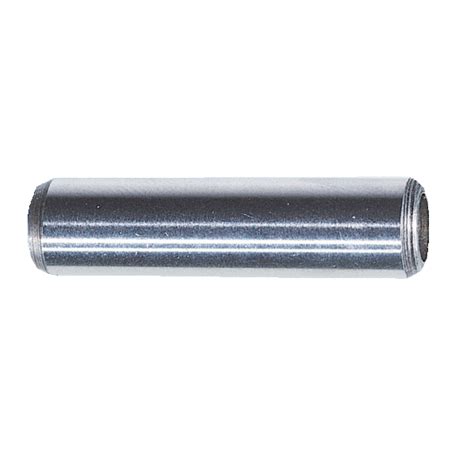

Czym są kołki ustalające?

Kołki ustalające, znane również jako trzpienie pozycjonujące, to niewielkie, lecz kluczowe komponenty mechaniczne służące do precyzyjnego łączenia i pozycjonowania dwóch współpracujących elementów. W przeciwieństwie do śrub czy wkrętów, ich głównym zadaniem nie jest mocowanie, lecz dokładne ustalenie położenia części względem siebie, zapobiegając ich przesunięciu lub obrotowi. Zapewniają one prawidłowe pozycjonowanie części, utrzymując je w odpowiednim położeniu, co jest kluczowe w wielu gałęziach przemysłu, gdzie precyzja połączeń ma fundamentalne znaczenie.

Specjaliści z firmy TORUS podkreślają, że stalowe kołki ustalające można wykorzystać zarówno w produktach, które znajdują się w pomieszczeniach, jak i w środowisku zewnętrznym. Połączenie nimi dwóch elementów sprawia, że wyrób jest niezwykle trwały i wyróżnia się stabilną konstrukcją.

Jak działają kołki ustalające?

Mechanizm działania kołków ustalających opiera się na ich precyzyjnym dopasowaniu do specjalnie przygotowanych otworów lub gniazd w łączonych elementach. Kołek, zazwyczaj o cylindrycznym kształcie, wchodzi w otwór, blokując ruch względny pomiędzy częściami. Dla zapewnienia najwyższej stabilności konstrukcji, często wykorzystuje się dwa kołki, rozmieszczone w możliwie szerokim rozstawieniu.

Proces produkcji kołków ustalających obejmuje precyzyjne szlifowanie, które nadaje im odpowiedni kształt i właściwości. Ważne jest, aby przed zakupem sprawdzić, jaką średnicę i długość musi mieć produkt. Podaje się je w milimetrach, które odpowiadają wielkości otworów elementów, które kołek ustalający ma połączyć. Otwory dla kołków często są oznaczone symbolem literowym i cyfrowym, na przykład H6, który odpowiada szczegółowym wymiarom. Bardzo ważna jest także wysokość stożka (jeśli kołek jest w niego wyposażony) oraz typ tulei, z którą produkt ma współpracować.

Zastosowania kołków ustalających

Zastosowanie kołków ustalających jest niezwykle szerokie i obejmuje wiele branż:

• Budownictwo: Wykorzystywane są przy tworzeniu budowlanych konstrukcji, zapewniając stabilność i precyzyjne połączenia elementów. Na przykład, mogą służyć do zapewnienia równego położenia dwóch sąsiadujących ze sobą powierzchni, takich jak półki w szafce.
• Przemysł: Spotyka się je w przemyśle motoryzacyjnym, lotniczym, maszynowym oraz w narzędziowniach. Służą do łączenia form wtryskowych, części przekładni, elementów konstrukcji stalowych, a także do pozycjonowania płyt montażowych. W mechanizmach i napędach pełnią rolę punktu bazowego ustawiającego elementy względem siebie.
• Branża meblarska: Używane są do precyzyjnego montażu elementów mebli, zapewniając ich stabilność i estetyczny wygląd.
• Automatyka i robotyka: Tłoki indeksujące (rodzaj kołków ustalających) wykorzystywane są do precyzyjnego pozycjonowania, blokowania lub wyrównania w maszynach i systemach automatyki. Pozwalają na powtarzalny obrót części o dokładnych stopniach, eliminując błędy pomiarów ręcznych i zwiększając produktywność.

Kołki ustalające często wzbogaca się o wyprofilowane nasady, które mają ułatwić ich uchwycenie i montaż. W przypadku zastosowań wymagających szybkiej wymiany elementów, stosuje się warianty z mechanizmem szybkiego uwalniania, który pozwala na wymianę części bez użycia narzędzi, redukując przestoje.

Rodzaje i specyfikacje kołków ustalających

Kołki ustalające produkuje się z najwyższej jakości hartowanej stali nierdzewnej, co zapewnia im odporność na niekorzystne warunki atmosferyczne, skrajne temperatury oraz panującą wilgoć. Standardowe kołki ustalające serii standardowej mają średnicę podstawową o 0,0002 cala większą od średnicy nominalnej. Kołki ustalające o dużych rozmiarach, często używane do dopasowania do zużytych otworów, mają średnicę podstawową o 0,001 cala większą od średnicy nominalnej. W przypadku niespójnych otworów stosuje się kołki o niewymiarowym rozmiarze, których średnica podstawowa jest o 0,0002 cala mniejsza od średnicy nominalnej. Przykładowo, kołek o średnicy 1/4 cala w rozmiarze niewymiarowym ma średnicę od 0,2500 do 0,2498 cala.

Ogólnie rzecz biorąc, kołki dostępne na rynku są produkowane zgodnie z normami, takimi jak brytyjska norma ANSI ASME B18.8.2. Standardowe sworznie ze stopu mają promień na jednym końcu i fazę na drugim. Stal stopowa jest najmocniejszym dostępnym sworzniem i jest hartowana. Stal nierdzewna typu 416 jest najmocniejszym standardowym produktem ze stali nierdzewnej.

Kołki ustalające często pojawiają się pod ich wojskowymi numerami specyfikacji, które można krzyżować z ich odpowiednikami w handlu. Jeśli nie zamawia się według numeru części MS lub NAS Mil-Spec, calowe kołki wyrównujące są zgodne z ANSI/ASME B18.8.2. W przypadku kołków komercyjnych należy dokładnie określić wymagane tolerancje materiału i rozmiaru.

Kluczowe cechy i wybór kołków ustalających

Przy wyborze kołka ustalającego należy wziąć pod uwagę kilka kluczowych czynników:

• Precyzja: Zaprojektowane z myślą o powtarzalności, nasze tłoki zapewniają spójne pozycjonowanie w operacjach o wysokiej tolerancji, takich jak indeksowanie CNC i wyrównywanie optyczne.
• Trwałość: Wykonane ze stali hartowanej, stali nierdzewnej lub stopów odpornych na korozję, wytrzymują duże obciążenia, wibracje i trudne warunki środowiskowe.
• Szybkość i bezpieczeństwo blokowania: Zoptymalizowane mechanizmy sprężynowe umożliwiają natychmiastowe załączenie (<0,5 s) przy zerowym luzie, minimalizując przestoje na liniach produkcyjnych. Wbudowane mechanizmy blokujące eliminują niezamierzone zwolnienie, chroniąc operatorów.
• Nośność: W trudnych zastosowaniach, gdzie niezawodność jest kluczowa, kołki o dużej nośności mogą wytrzymać obciążenie do 500 kg, bezpiecznie blokując duże elementy na miejscu.
• Opcje dostosowywania: Dostępne są różne konstrukcje, od wersji z końcówką kulistą po konstrukcje z zatrzaskiem, dostosowane do konkretnych wymagań dotyczących siły, rozmiarów i metod uruchamiania (ręczne/pneumatyczne/elektryczne).

Należy pamiętać, że kołki ustalające nie wymagają wstawiania dodatkowego sprzętu mocującego, żadnych dodatkowych operacji ani współpracujących części, co czyni je preferowanym wyborem w wielu zespołach produkcyjnych.

Gwarancja i wsparcie

Produkty takie jak kołek ustalający Vonblon KVM600MH POR39-0035, oferowane przez oficjalnych dystrybutorów, podlegają pełnej gwarancji producenta. Standardowy okres gwarancji wynosi zazwyczaj 12 lub 24 miesiące od daty zakupu, w zależności od produktu. Niektóre produkty mogą posiadać rozszerzony okres gwarancyjny, wymagający jednak corocznych przeglądów serwisowych.

Gwarancja obejmuje wady materiałowe i wykonawcze, ale zazwyczaj nie obejmuje części podlegających normalnemu zużyciu, uszkodzeń wynikających ze stosowania niewłaściwych materiałów eksploatacyjnych, paliwa niskiej jakości, napraw poza autoryzowanymi serwisami, uszkodzeń mechanicznych, termicznych, chemicznych czy wynikających z niewłaściwego użytkowania.

W przypadku stwierdzenia wady, reklamującemu przysługuje prawo do naprawy lub wymiany towaru na nowy, jeśli usunięcie wady jest niemożliwe lub nieuzasadnione ekonomicznie. Reklamację należy zgłosić w autoryzowanym serwisie, dostarczając kompletny produkt wraz z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną. Autoryzowany Serwis ma obowiązek rozpatrzyć reklamację w określonym terminie, a w przypadku jej uznania, wykonać swoje obowiązki w kolejnym terminie.

Kołki ustalające są nieocenionym elementem w zapewnieniu precyzji i stabilności w nowoczesnych konstrukcjach i maszynach. Ich różnorodność, trwałość i łatwość montażu sprawiają, że pozostają one kluczowym komponentem w wielu gałęziach przemysłu.
