Współczynnik Nachylenia Drogi: Klucz do Bezpieczeństwa i Funkcjonalności

Nachylenie terenu, często określane jako współczynnik nachylenia drogi, jest fundamentalnym parametrem w wielu dziedzinach, od inżynierii lądowej po architekturę krajobrazu. Określa ono "stromość" powierzchni, mając bezpośredni wpływ na bezpieczeństwo, funkcjonalność i stabilność konstrukcji. Zrozumienie, jak jest obliczane i interpretowane, jest kluczowe dla projektowania efektywnych i bezpiecznych rozwiązań.

Definicja i Podstawy Matematyczne Nachylenia

Nachylenie można zdefiniować jako miarę stromości powierzchni, odnoszącą się do różnicy w wysokości pomiędzy dwoma punktami na danym obszarze. W przypadku funkcji liniowej, nachylenie jest ściśle związane ze współczynnikiem kierunkowym prostej. Jest to tangens kąta nachylenia prostej względem osi poziomej. Matematycznie, dla funkcji liniowej opisanej równaniem $y = mx + b$, współczynnik $m$ reprezentuje nachylenie.

Nachylenie terenu, szczególnie w kontekście dróg, zazwyczaj podawane jest w procentach. Jest to stosunek różnicy wysokości między punktami do odległości między nimi mierzonej w poziomie. W ten sposób zostaje obliczony tangens kąta nachylenia. Formuła ta pozwala na łatwe porównanie stromości różnych odcinków terenu.

Wzór na nachylenie w procentach:$ \text{Nachylenie (\%)} = \frac{\text{Różnica wysokości}}{\text{Odległość pozioma}} \times 100 $

Alternatywnie, nachylenie bywa wyliczane jako sinus kąta, czyli stosunek różnicy wysokości między punktami do odległości między nimi mierzonej wzdłuż drogi. Ta metoda daje nieco inne wyniki, gdyż uwzględnia rzeczywistą długość pochyłości, a nie tylko jej poziomy rzut.

Różne Metody Wyrażania Nachylenia

Istnieje kilka sposobów wyrażania nachylenia, z których każdy znajduje zastosowanie w specyficznych kontekstach:

• Procent (%): Najczęściej stosowana metoda w inżynierii lądowej i budownictwie. Określa, o ile metrów zmienia się wysokość na każde 100 metrów odległości poziomej. Na przykład, nachylenie 6% oznacza 6 metrów różnicy wysokości na 100 metrów odległości poziomej.
• Stosunek: Wyrażany jako stosunek wzniosu do odległości, np. 1:10. Oznacza to 1 jednostkę wysokości na 10 jednostek odległości poziomej. Jest to często używane w kontekście skarp i murów oporowych. Na przykład, nachylenie 1:1 oznacza kąt 45° i jest równoważne 100% nachylenia.
• Kąt (stopnie): Nachylenie mierzone jako kąt w stosunku do płaszczyzny poziomej. Jest to najbardziej intuicyjne wizualnie, ale może być mniej praktyczne w bezpośrednich obliczeniach inżynierskich. Kąt ten można uzyskać za pomocą funkcji trygonometrycznej arkus tangens (arctg) ze stosunku wysokości do długości.$ \text{Kąt (stopnie)} = \arctan!\left(\frac{\text{Różnica wysokości}}{\text{Odległość pozioma}}\right) \times \frac{180}{\pi} $Dla przykładu, nachylenie 100% (stosunek 1:1) odpowiada kątowi 45°. Nachylenie 50% (stosunek 1:2) to około 26,57°.
• Spadek (Pitch): Termin używany głównie w dekarstwie. Określa wznios na 12 jednostek odległości poziomej. Na przykład, spadek 4:12 oznacza 4 cale wzniosu na każde 12 cali odległości poziomej.

Zastosowania Nachylenia w Praktyce

Zrozumienie i precyzyjne określenie nachylenia terenu jest kluczowe w wielu procesach projektowo-wykonawczych:

Budownictwo Drogowe i Infrastrukturalne

Nachylenie dróg ma bezpośredni wpływ na bezpieczeństwo ruchu drogowego. Zbyt strome zbocza mogą wymagać projektowania licznych zakrętów, aby zapewnić bezpieczniejszą jazdę kierowcom. Z drugiej strony, zbyt łagodne nachylenia mogą utrudniać naturalny spływ wody, prowadząc do zastojów i problemów z odwodnieniem, co jest szczególnie niebezpieczne zimą. Maksymalne komfortowe nachylenie podjazdu dla samochodów osobowych wynosi zazwyczaj 10-15% przy codziennym użytkowaniu, choć przepisy przeciwpożarowe często ograniczają je do 25%. Nachylenia powyżej 12% mogą wymagać szczególnych rozwiązań poprawiających przyczepność w warunkach zimowych.

W inżynierii lądowej termin "stopień" (grade) jest często używany zamiennie z procentem nachylenia, szczególnie przy budowie dróg i kształtowaniu terenu.

Drenaż i Odwadnianie

Minimalne nachylenie dla prawidłowego drenażu wynosi zazwyczaj 1% (około ⅛ cala na stopę). Zalecane nachylenie dla tarasów i chodników to 2% (¼ cala na stopę), co zapewnia efektywne odprowadzanie wody deszczowej i zapobiega powstawaniu kałuż lub oblodzenia. Podziemne rury drenażowe również wymagają odpowiedniego nachylenia, zazwyczaj 1-2%, aby zapewnić swobodny przepływ wody i zapobiec zatykaniu się systemu.

Budownictwo Mieszkalne i Dostępność

Przy budowie nawierzchni wokół domu, wygodne i bezpieczne nachylenie jest kluczowe, zwłaszcza w kontekście dostępności. Przepisy budowlane, takie jak Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określają dopuszczalne pochylenia. Dla ramp dla wózków inwalidzkich, normy (np. ADA w USA) często wymagają maksymalnego nachylenia 1:12 (8,33%), co oznacza 1 cal wzniosu na każde 12 cali odległości poziomej. Krótsze rampy o wzniosie poniżej 6 cali mogą dopuszczać nachylenie 1:8.

Stabilność Skarp i Zboczy

Stabilność skarp i zboczy jest ściśle związana z ich nachyleniem. Zbyt strome nachylenia mogą prowadzić do osuwisk, zagrażając bezpieczeństwu. W przypadku skarp naturalnych, porośniętych roślinnością, zaleca się, aby nachylenie nie przekraczało 1 do 4, czyli 25%. Do zabezpieczania i stabilizacji skarp o większym nachyleniu stosuje się różne metody, w tym geokraty.

Narzędzia i Metody Pomiaru Nachylenia

Precyzyjne określenie nachylenia terenu wymaga zastosowania odpowiednich narzędzi i metod:

• Taśma pomiarowa: Służy do wyznaczania odległości w poziomie. Ważne jest mocne naprężenie taśmy dla uzyskania prawidłowego wyniku.
• Niwelator geodezyjny: Podstawowe narzędzie do pomiaru różnic wysokości. Umożliwia precyzyjne określenie poziomów terenu poprzez odczyt wartości na łacie niwelacyjnej.
• Tachimetr: Bardziej zaawansowane urządzenie, które w połączeniu z lustrem dalmierczym pozwala na pomiar odległości zarówno w poziomie, jak i w pionie, a także kątów.
• Inklinometr: Specjalistyczny czujnik, który bezpośrednio mierzy kąt nachylenia powierzchni. Może mieć formę teleskopu z kątomierzem lub być częścią bardziej zaawansowanych urządzeń cyfrowych.
• Smartfony z żyroskopem: Nowoczesne urządzenia wyposażone w żyroskopy potrafią z dużą dokładnością określić nachylenie powierzchni, jeśli zostaną umieszczone na tej powierzchni.
• Kalkulatory nachylenia: Dostępne online lub jako aplikacje, narzędzia te pozwalają na szybkie obliczenie nachylenia w różnych formach (procent, kąt, stosunek) na podstawie wprowadzonych danych o różnicy wysokości i odległości.

Interpretacja Wartości Nachylenia

Zrozumienie, jak interpretować poszczególne wartości nachylenia, jest kluczowe podczas projektowania i analizy terenu:

• Nachylenie poniżej 1%: Uznawane za bardzo łagodne. Droga wznosi się o 1 cm na 1 metrze długości.
• Nachylenie między 1% a 10%: Zazwyczaj komfortowe i bezpieczne dla większości zastosowań, w tym dla pieszych i ruchu kołowego.
• Nachylenie między 10% a 25%: Uznawane za umiarkowane do stromych. Wymaga uwagi w kontekście bezpieczeństwa i dostępności, szczególnie w trudnych warunkach pogodowych.
• Nachylenie powyżej 45 stopni: Klasyfikowane jako bardzo strome. Takie tereny wymagają szczególnych rozwiązań inżynierskich i są zazwyczaj nieodpowiednie dla standardowych dróg czy budynków bez specjalnych zabezpieczeń.
• Nachylenie 100% (45°): Punkt odniesienia, gdzie różnica wysokości jest równa odległości poziomej.

Wyzwania i Pułapki w Obliczaniu Nachylenia

Mimo prostoty podstawowych wzorów, podczas obliczania i stosowania nachylenia można napotkać pewne trudności:

• Niezgodność jednostek miary: Najczęstszym błędem jest niezgodność jednostek użytych do pomiaru różnicy wysokości i odległości poziomej. Zawsze należy upewnić się, że obie wartości są wyrażone w tych samych jednostkach (np. metrach, stopach).
• Mylenie odległości poziomej z odległością na zboczu: Kalkulatory nachylenia zazwyczaj wymagają odległości poziomej (rzutu na płaszczyznę poziomą), a nie rzeczywistej długości pochyłości.
• Zaokrąglanie wyników pośrednich: Podczas ręcznych obliczeń, zaokrąglanie wartości na wcześniejszych etapach może prowadzić do znaczących błędów w końcowym wyniku.
• Ignorowanie lokalnych warunków: Nawet poprawne nachylenie terenu może nie gwarantować stabilności, jeśli nie uwzględni się innych czynników, takich jak rodzaj gleby, obecność wody gruntowej czy roślinność.

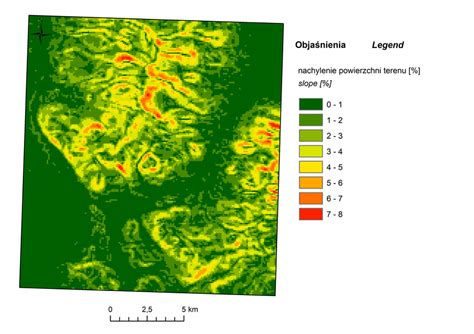

• Dokładność modeli wysokościowych: W przypadku analiz terenu w oparciu o modele cyfrowe, podawane wartości nachylenia mogą być przybliżone ze względu na niedokładności samego modelu.

Podsumowanie

Współczynnik nachylenia drogi i terenu jest parametrem o ogromnym znaczeniu praktycznym. Jego prawidłowe obliczenie, interpretacja i uwzględnienie w projektach budowlanych, inżynieryjnych i krajobrazowych są kluczowe dla zapewnienia bezpieczeństwa użytkowników, trwałości konstrukcji oraz efektywności systemów odwadniających i drogowych. Wykorzystanie odpowiednich narzędzi pomiarowych i kalkulatorów, a także świadomość potencjalnych błędów, pozwalają na precyzyjne planowanie i realizację przedsięwzięć na każdym terenie.
