Klinkier Portlandzki a Popiół: Zrozumienie Podstawowych Składników Cementu

Cement stanowi fundament współczesnego budownictwa, będąc nieodzownym spoiwem w niezliczonych konstrukcjach, od monumentalnych budowli po codzienne remonty. Jego wszechstronność wynika ze złożonego procesu produkcji i precyzyjnie dobranych składników, wśród których kluczową rolę odgrywa klinkier portlandzki, a coraz częściej również popiół lotny. Zrozumienie roli i właściwości tych podstawowych komponentów jest kluczowe dla świadomego stosowania cementu i osiągania optymalnych parametrów wytrzymałościowych oraz trwałościowych w konstrukcjach betonowych i zaprawach.

Podstawy Produkcji Cementu Portlandzkiego

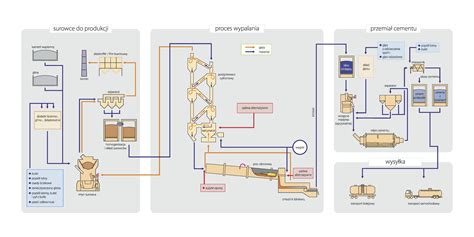

Produkcja cementu portlandzkiego rozpoczyna się od wydobycia surowców mineralnych, przede wszystkim wapienia lub margla, które dostarczają tlenku wapnia, oraz gliny lub iłu, będących źródłem krzemionki, tlenków żelaza i aluminium. Te naturalne minerały, po starannym rozdrobnieniu i zoptymalizowaniu składu poprzez precyzyjne mieszanie, poddawane są procesowi wypalania w piecach obrotowych w ekstremalnie wysokiej temperaturze, sięgającej około 1450°C. W wyniku tego procesu powstaje spieczona masa, zwana klinkierem cementowym. Jest to półprodukt o specyficznym składzie mineralogicznym, zawierającym przede wszystkim alit (krzemian trójwapniowy, C₃S), belit (krzemian dwuwapniowy, C₂S), glinian trójwapniowy (C₃A) oraz fazę glinożelazianową (C₄AF). Skład chemiczny klinkieru, a co za tym idzie proporcje wymienionych faz, decyduje o podstawowych właściwościach cementu.

Po procesie wypalania klinkier jest schładzany, a następnie poddawany procesowi mielenia. Kluczowym etapem jest tutaj dodatek gipsu (siarczanu wapnia), który pełni rolę regulatora czasu wiązania cementu. Bez gipsu cement wiązałby zbyt szybko, uniemożliwiając jego praktyczne zastosowanie. Proces mielenia odbywa się w specjalnych młynach, gdzie klinkier i gips są rozdrabniane do postaci drobnego proszku. W zależności od przeznaczenia cementu, do mieszanki mielonego klinkieru z gipsem mogą być dodawane inne składniki, takie jak wapień, żużel wielkopiecowy czy pucolany, w ilościach do 5%.

Klasyfikacja Cementów wg Normy PN-EN 197-1:2012

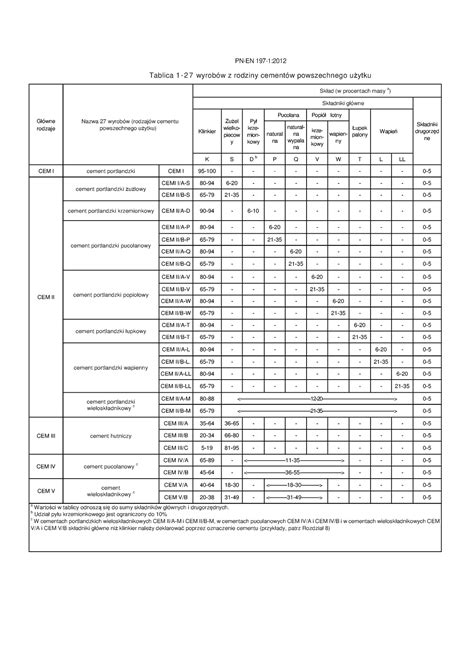

W celu ujednolicenia i zapewnienia wysokiej jakości produktów cementowych, wprowadzono normę PN-EN 197-1:2012, która klasyfikuje cementy powszechnego użytku na pięć głównych rodzajów, oznaczonych symbolami od CEM I do CEM V. Klasyfikacja ta opiera się na zawartości klinkieru portlandzkiego oraz rodzaju i ilości wprowadzanych do składu cementu dodatków mineralnych.

• CEM I (Cement portlandzki): Jest to najbardziej "czysty" rodzaj cementu, składający się w 95-100% z klinkieru portlandzkiego i gipsu. Dopuszczalna zawartość dodatków mineralnych wynosi do 5%. Cementy CEM I charakteryzują się szybkim wiązaniem i wysoką dynamiką narastania wytrzymałości. Już po pierwszym dniu beton lub zaprawa na bazie CEM I może osiągnąć około 50% swojej docelowej wytrzymałości. Jest to spoiwo uniwersalne, stosowane w budowie konstrukcji monolitycznych i prefabrykowanych, zarówno żelbetowych, jak i betonowych.

• CEM II (Cement portlandzki wieloskładnikowy): W tej kategorii klinkier portlandzki stanowi od 65% do 94% składu cementu, a pozostałą część stanowią aktywne dodatki mineralne. Dodatki te mogą być mielone razem z klinkierem lub osobno, a ich zawartość waha się od 6% do 35%. Wprowadzenie dodatków mineralnych do składu CEM II ma na celu nie tylko zmniejszenie kosztów produkcji, ale również modyfikację właściwości cementu. Pozytywnym aspektem stosowania dodatków mineralnych, zwłaszcza tych zawierających amorficzną krzemionkę, jest ich reakcja z wodorotlenkiem wapnia powstającym podczas hydratacji cementu. Tworzy to trudno rozpuszczalne związki, które uszczelniają strukturę kamienia cementowego i zwiększają jego odporność na wymywanie.

  W ramach CEM II wyróżnia się cementy z różnymi rodzajami dodatków, oznaczane dodatkowymi literami:

  • CEM II/A-S, CEM II/B-S: Cementy portlandzkie żużlowe, zawierające żużel wielkopiecowy (S) w ilości 6-20% (klasa A) lub 21-35% (klasa B).
  • CEM II/A-D: Cementy portlandzkie krzemionkowe, z dodatkiem pyłu krzemionkowego (D) w ilości 6-10%.
  • CEM II/A-P, CEM II/B-P: Cementy portlandzkie pucolanowe, z dodatkiem naturalnej pucolany (P) w ilości 6-20% (klasa A) lub 21-35% (klasa B).
  • CEM II/A-Q, CEM II/B-Q: Cementy portlandzkie z dodatkiem wypalanej naturalnej pucolany (Q).
  • CEM II/A-V, CEM II/B-V: Cementy portlandzkie popiołowe, z dodatkiem popiołu lotnego krzemionkowego (V) w ilości 6-20% (klasa A) lub 21-35% (klasa B).
  • CEM II/A-W, CEM II/B-W: Cementy portlandzkie z dodatkiem popiołu lotnego wapiennego (W).
  • CEM II/A-T, CEM II/B-T: Cementy portlandzkie łupkowe, z dodatkiem łupka palonego (T).
  • CEM II/A-L, CEM II/B-L: Cementy portlandzkie wapienne, z dodatkiem kamienia wapiennego (L).
  • CEM II/A-LL, CEM II/B-LL: Cementy portlandzkie z dodatkiem kamienia wapiennego (LL).
  • CEM II/A-M, CEM II/B-M: Cementy portlandzkie wieloskładnikowe, zawierające mieszaninę różnych dodatków.

• CEM III (Cement hutniczy): Cementy te zawierają granulowany żużel wielkopiecowy w ilości od 36% do ponad 95%. Otrzymywane są przez wspólne mielenie klinkieru, żużla i gipsu. Cementy żużlowe są tańsze od tradycyjnego cementu portlandzkiego, ale charakteryzują się wolniejszym przyrostem wytrzymałości. Jednakże, po 2-3 miesiącach mogą osiągnąć wytrzymałość większą niż cement portlandzki tej samej marki. Głównym minusem cementów hutniczych jest ich niższa mrozoodporność.

  • CEM III/A: Zawartość żużla 36-65%.
  • CEM III/B: Zawartość żużla 66-80%.
  • CEM III/C: Zawartość żużla 81-95%.

• CEM IV (Cement pucolanowy): Cementy te powstają przez wspólne mielenie klinkieru portlandzkiego, dodatków pucolanowych (np. popiołu lotnego, naturalnej lub wypalanej pucolany) i gipsu. Zawartość dodatków pucolanowych wynosi od 11% do 55%. Cementy pucolanowe charakteryzują się powolnym utwardzaniem w początkowym okresie, co przekłada się na niższe wydzielanie ciepła hydratacji. Z tego powodu są one szczególnie polecane do budowy masywnych konstrukcji, gdzie istotne jest unikanie odkształceń termicznych. Betony na bazie cementów pucolanowych wykazują wysoką wodoodporność i odporność na siarczany, ale obniżoną mrozoodporność. Znajdują zastosowanie w budowie obiektów podwodnych, podziemnych oraz elementów naziemnych mających kontakt z wodami agresywnymi chemicznie.

  • CEM IV/A: Zawartość dodatków pucolanowych 11-35%.
  • CEM IV/B: Zawartość dodatków pucolanowych 36-55%.

• CEM V (Cement wieloskładnikowy): Ta kategoria obejmuje cementy zawierające mieszaninę co najmniej dwóch rodzajów dodatków mineralnych, takich jak żużel wielkopiecowy, popiół lotny czy pucolana. Łączna zawartość dodatków waha się od 36% do 95%. Cementy wieloskładnikowe są stosowane w sytuacjach, gdy wymagane są specyficzne właściwości, np. zwiększona odporność na agresję chemiczną lub obniżony skurcz.

  • CEM V/A: Zawartość dodatków 36-64%.
  • CEM V/B: Zawartość dodatków 65-95%.

Rola Dodatków Mineralnych: Popiół Lotny i Inne

W kontekście cementu portlandzkiego, kluczowe znaczenie mają dodatki mineralne, które modyfikują jego właściwości, obniżają koszty produkcji i często przyczyniają się do ochrony środowiska poprzez wykorzystanie odpadów przemysłowych.

• Popiół lotny: Jest to drobny pył powstający jako produkt uboczny spalania węgla w elektrowniach. W zależności od składu chemicznego dzieli się go na popiół lotny krzemionkowy (typu V) i wapienny (typu W). Popioły lotne, zwłaszcza krzemionkowe, zawierają amorficzną krzemionkę, która wykazuje aktywność pucolanową - reaguje z wodorotlenkiem wapnia (produktem hydratacji cementu), tworząc dodatkowe związki cementowe. Dzięki temu popiół lotny może wpływać na zwiększenie wytrzymałości betonu w dłuższym okresie, poprawę urabialności mieszanki betonowej oraz zwiększenie jej szczelności i odporności na agresję chemiczną. Zastosowanie popiołu lotnego jako częściowego zamiennika klinkieru portlandzkiego przyczynia się do redukcji emisji CO₂ związanych z produkcją cementu.

• Żużel wielkopiecowy: Jest to odpad powstający podczas produkcji żelaza w wielkich piecach hutniczych. Żużel granulowany, po odpowiednim przetworzeniu, wykazuje aktywność hydrauliczną i pucolanową. Podobnie jak popiół lotny, może być stosowany jako dodatek do cementu, wpływając na jego właściwości wiążące i wytrzymałościowe. Cementy z dodatkiem żużla są często tańsze i wykazują lepszą trwałość w środowiskach agresywnych chemicznie.

• Pucolany: Są to naturalne lub sztucznie przetworzone materiały, które same w sobie nie posiadają właściwości wiążących, ale w obecności wody i tlenku wapnia reagują chemicznie, tworząc związki o właściwościach hydraulicznych. Mogą to być np. popioły wulkaniczne, diatomity, czy specyficzne rodzaje glin. W kontekście normy PN-EN 197-1:2012, pucolany są oznaczane symbolami P (naturalna) i Q (wypalana).

• Kamień wapienny: Mielony kamień wapienny (L, LL) jest wykorzystywany jako dodatek, wpływając głównie na zwiększenie objętości zaczynu cementowego i poprawę urabialności, przy jednoczesnym obniżeniu kosztów produkcji.

Właściwości Cementu: Kluczowe Parametry

Oprócz składu, na właściwości cementu wpływa wiele innych czynników, z których kluczowe są:

• Powierzchnia właściwa: Określa stopień rozdrobnienia cementu (cm²/g). Im mniejsza powierzchnia właściwa, tym wolniejszy przyrost wytrzymałości, ale potencjalnie większa wytrzymałość w późniejszych okresach. Cementy drobniej zmielone szybciej reagują z wodą, co przekłada się na szybsze osiąganie wytrzymałości początkowej i wyższe ciepło hydratacji. Producenci często sterują wytrzymałością cementu poprzez kontrolę stopnia jego zmielenia, a niekoniecznie poprzez zmianę składu chemicznego klinkieru.

• Wytrzymałość na ściskanie: Jest to podstawowa cecha użytkowa cementu, badana na zaprawie normowej. Wyniki uzyskane po 28 dniach twardnienia określają klasę cementu (np. 32,5; 42,5; 52,5 MPa). Dynamika narastania wytrzymałości pozwala na zaklasyfikowanie cementu do kategorii L (niska), N (normalna) lub R (szybka). Na wytrzymałość wpływają takie czynniki jak skład fazowy klinkieru (szczególnie obecność alitu i belitu), rozkład ziarnowy, współczynnik wodno-cementowy, zawartość powietrza i porowatość stwardniałego zaczynu cementowego.

• Gęstość właściwa i nasypowa: Gęstość właściwa cementu wpływa na objętość zaczynu i urabialność mieszanki. Różnice w gęstości wynikają ze składu chemicznego i ilości dodatków. Gęstość nasypowa jest istotna dla projektowania procesów technologicznych i transportu.

• Wodożądność: Określa ilość wody potrzebną do uzyskania zaczynu o konsystencji normowej. Zależy od składu mineralnego i stopnia rozdrobnienia cementu. Niższa wodożądność często świadczy o wyższej jakości cementu, ponieważ oznacza mniejszą potrzebę dodawania nadmiarowej wody, która może negatywnie wpływać na wytrzymałość i trwałość betonu.

Wybór Odpowiedniego Cementu

Decyzja o wyborze konkretnego rodzaju cementu zależy od wielu czynników, takich jak specyfika projektu budowlanego, rodzaj wykonywanych prac, warunki klimatyczne oraz wymagania dotyczące wytrzymałości i trwałości. Cement portlandzki (CEM I) jest uniwersalnym wyborem, ale w zastosowaniach specjalistycznych, takich jak budowa obiektów narażonych na działanie agresywnych środowisk, konstrukcji masywnych czy elementów wymagających szybkiego przyrostu wytrzymałości, optymalnym rozwiązaniem może być zastosowanie cementów z dodatkami mineralnymi, takich jak cementy pucolanowe, hutnicze czy wieloskładnikowe. Zrozumienie różnic między poszczególnymi rodzajami cementów i ich właściwości pozwala na świadome kształtowanie parametrów technicznych konstrukcji budowlanych.
