Karnisze Zbrojone Nadproże: Kluczowy Element Konstrukcji Budowlanej

Nadproże, znane również jako belka nadprożowa, jest nieodzownym elementem konstrukcyjnym każdego budynku, odgrywającym kluczową rolę w zapewnieniu stabilności i bezpieczeństwa ścian z otworami. Umieszczane nad wnękami przeznaczonymi na drzwi, okna, przejścia czy inne otwory technologiczne, nadproża przejmują i równomiernie rozkładają obciążenia z górnych partii muru oraz stropów na sąsiednie elementy konstrukcyjne. Bez nich, konstrukcja ścian byłaby narażona na osiadanie, pękanie, a w skrajnych przypadkach nawet na zawalenie.

Czym Jest Nadproże i Jaką Pełni Funkcję?

Nadproże to poziomy element konstrukcyjny, zazwyczaj w formie belki o przekroju kwadratowym lub prostokątnym, który jest montowany w górnej części otworów w ścianach. Jego fundamentalnym zadaniem jest przenoszenie ciężaru konstrukcji znajdującej się nad otworem (takiej jak ściany, stropy, czy stropodachy) na elementy nośne po bokach otworu, czyli na ściany lub słupy. W ten sposób nadproże zapobiega bezpośredniemu naciskowi na stolarkę okienną lub drzwiową, chroniąc ją przed uszkodzeniem i deformacją.

Kluczowe funkcje nadproża to:

• Przenoszenie obciążeń: Absorbowanie ciężaru ze stropów, stropodachów i ścian znajdujących się powyżej otworu.
• Dystrybucja obciążeń: Równomierne rozprowadzanie tych obciążeń na ściany boczne, eliminując koncentrację naprężeń.
• Stabilność konstrukcji: Zapewnienie integralności i stabilności ścian z otworami.
• Ochrona stolarki: Zapobieganie deformacjom i uszkodzeniom okien i drzwi wynikającym z nacisku konstrukcji.

Nadproża muszą charakteryzować się wysoką wytrzymałością na ściskanie i zginanie, aby sprostać przenoszonym obciążeniom. Lekkość nadproża w stosunku do masy ściany ułatwia transport i montaż, a gładka powierzchnia prefabrykatów pozwala na precyzyjne dopasowanie do murów, minimalizując powstawanie mostków termicznych.

Rodzaje Nadproży - Szeroki Przegląd Rozwiązań

Rynek budowlany oferuje różnorodne typy nadproży, które można rozróżnić ze względu na materiał wykonania, sposób produkcji oraz specyfikę zastosowania. Wybór konkretnego rozwiązania zależy od wielu czynników, takich jak rodzaj ściany, szerokość otworu, przewidywane obciążenie konstrukcji oraz preferencje inwestora.

Nadproża Żelbetowe Monolityczne

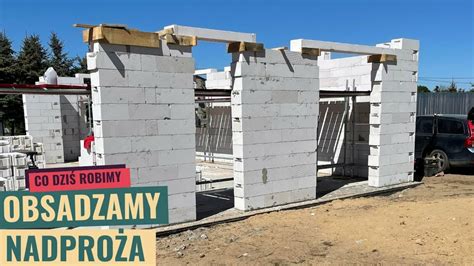

Nadproża żelbetowe monolityczne, potocznie nazywane nadprożami betonowymi, to jedno z najstarszych i najbardziej popularnych rozwiązań. Są one wykonywane bezpośrednio na budowie. Proces polega na przygotowaniu formy (z desek, sklejki lub płyt OSB), ułożeniu w niej zbrojenia głównego wraz ze strzemionami (których ilość, średnice i rozstaw określa konstruktor) oraz zalaniu całości betonem odpowiedniej klasy (np. B20, B25, B30). Zbrojenie, rodzaj stali oraz klasa betonu są ściśle określone przez projektanta konstrukcji na rysunkach i w obliczeniach. Czas wykonania takiego nadproża jest dość długi, gdyż należy poczekać na związanie i wyschnięcie betonu. Zazwyczaj beton na nadproża wybiera się klasy B25 (C20/25), a czas schnięcia wynosi około kilkunastu godzin, w zależności od temperatury otoczenia. Po około tygodniu, przy sprzyjających warunkach pogodowych, można je rozszalować.

Nadproża żelbetowe monolityczne mają zazwyczaj przekrój kwadratowy (np. 20x20cm, 25x25cm, 30x30cm) lub prostokątny (np. 20x25cm, 25x30cm). W przypadku połączenia z wieńcem lub podciągiem, ich przekrój może być większy, dochodząc do np. 30x40cm, a nawet 60cm wysokości podciągu, w zależności od obciążeń i rozpiętości. W przypadku większych rozpiętości otworów, powyżej około 2.5m-6m, często stosuje się tak zwane podciągi, czyli odpowiednio obliczone belki nośne, które mogą wymagać dodatkowej podpory w formie słupa.

Nadproża Prefabrykowane

Nadproża prefabrykowane to gotowe elementy, które są przygotowywane fabrycznie i przywożone na budowę. Oferują one znaczące skrócenie czasu budowy i ułatwienie prac montażowych.

• Nadproża prefabrykowane żelbetowe: Mogą być wykonane w formie kształtek w kształcie litery "U" lub "L". Kształtki te na budowie wypełnia się odpowiednim zbrojeniem i zalewa betonem, tworząc zespolone nadproża murowane. Spotyka się również gotowe nadproża ze zbrojeniem (systemowe), które po przywiezieniu na budowę układa się na ścianach nad otworami.
  • Nadproża typu "L": Są to najczęściej spotykane prefabrykowane belki żelbetowe. Ich wysokość wynosi zazwyczaj 19 cm lub 22 cm, a szerokość dolnej stopki około 9 cm. Długości wahają się od 90 cm do nawet 360 cm. Mogą być stosowane do każdego typu ścian - zewnętrznych, wewnętrznych i osłonowych. Puste przestrzenie wokół prefabrykowanych belek wypełnia się od zewnątrz izolacją termiczną.
  • Nadproża typu "U": Kształtki te pełnią funkcję traconego szalunku, pozwalając na przekrycie otworów o dużych szerokościach, takich jak okna tarasowe czy bramy garażowe. Po ułożeniu zbrojenia i zalaniu betonem, tworzą monolityczne nadproże.

• Nadproża strunobetonowe: Są to prefabrykowane elementy wykonane z betonu klasy C40/50 i stalowego zbrojenia strunowego. Charakteryzują się znaczną odpornością na obciążenia i dużą wytrzymałością. Są łatwe w montażu i funkcjonalne, choć zazwyczaj droższe od tradycyjnych nadproży żelbetowych.

Nadproża Systemowe

Nadproża systemowe to elementy, których głównym budulcem są kształtki wykonane z ceramiki, silikatów, betonu, keramzytu lub betonu komórkowego. Stanowią one integralną część konkretnego systemu budowlanego i są przygotowywane jako gotowy półprodukt. Często wnętrze kształtki wypełnia się wkładem termoizolacyjnym, co zapewnia lepszą ochronę przed utratą ciepła.

• Nadproża z betonu komórkowego: Są one częścią systemów budowlanych, np. Termalica. W systemie Termalica produkowane są trzy rodzaje zbrojonych belek nadprożowych:
  • TNN (wysokość 24,9 cm): Samodzielnie pracujące elementy konstrukcyjne do otworów o maksymalnej szerokości 1,80 m.
  • TNB (wysokość 12,4 cm): Elementy do wykonywania nadproży zespolonych, współpracujące z murem ułożonym na nich. Maksymalna szerokość przekrywanego otworu wynosi 2,50 m. Pełną nośność uzyskuje się po nadmurowaniu belek bloczkami i wykonaniu wieńca żelbetowego.
  • TND (wysokość 24,9 cm): Nienośne elementy konstrukcyjne do nadproży w ścianach działowych o grubości 10 cm.

Nadproża z betonu komórkowego są często wybierane ze względu na korzystne rozwiązania cenowe, dużą wytrzymałość i stosunkowo łatwy montaż. Zazwyczaj nie wymagają specjalnego przygotowania miejsc podparcia, gdyż jednorodna struktura bloczków dobrze radzi sobie z przejęciem reakcji podporowych. Wystarczy osadzić nadproże w ścianie przy użyciu systemowej zaprawy. Warto jednak pamiętać, że przy zmianach w obrębie wymiarów otworów lub rodzaju materiału murowego, kwestię prawidłowego podparcia nadproży należy skonsultować z projektantem lub kierownikiem budowy.

Nadproża Drewniane

Belki nadprożowe z drewna są często stosowane w budownictwie szkieletowym. W domach z bali drewnianych rolę nadproża spełnia odpowiednio przygotowany bal lub belka drewniana o optymalnie dobranym przekroju. Nadproża drewniane występują w formie prostej belki o przekroju kwadratu lub prostokąta, ale często stosuje się także belki z drewna klejonego, dwuteownikowe lub kratownice drewniane. Przy montażu stosuje się podwójne słupki montowane po bokach, na których opiera się nadproże. Drewniane nadproża mogą stanowić ciekawy element estetyczny, podkreślający styl wnętrza lub elewacji.

Nadproża Stalowe

Nadproża stalowe są wykonywane zazwyczaj z profili stalowych, takich jak ceowniki lub dwuteowniki, według indywidualnego projektu klienta. Doskonale sprawdzają się przy dużych obciążeniach oraz przy otworach o szerokości przekraczającej 2,5 metra. Są sztywne, trwałe i wytrzymałe. Ich montaż wymaga zazwyczaj większego zapasu na ścianie nośnej - przy otworze o szerokości 3,5m, belka stalowa powinna mieć minimum 4m długości, z oparciem około 25cm na murze z każdej strony.

Nadproża z Cegły Pełnej (Nadproża Kleina)

Nadproża z cegły pełnej, znane również jako nadproża typu Kleina, to tradycyjne rozwiązanie. Mogą przybierać formę prostej belki lub łuku. Przy niewielkiej rozpiętości (do około 1-1.3m) muruje się je na zaprawie, często z dodatkiem kilku prętów stalowych dla wzmocnienia. Przy większych rozpiętościach montuje się stelaż z siatki z prętów, a następnie układa cegły. Nadproża Kleina stosuje się w ścianach ceglanych o grubości większej lub równej 25 cm. W zależności od szerokości otworu, cegły ustawia się stojąco lub na rąb.

Montaż Nadproży - Kluczowe Zasady i Wymagania

Niezależnie od wybranego rodzaju nadproża, prawidłowy montaż jest kluczowy dla zapewnienia bezpieczeństwa i trwałości konstrukcji.

Długość Oparcia Nadproża na Ścianie

Jedną z fundamentalnych zasad jest zapewnienie odpowiedniego oparcia nadproża na ścianie. Zazwyczaj belki nadprożowe powinny być dłuższe od szerokości otworu o około 40-50 cm. Minimalna długość oparcia na murze wynosi zazwyczaj 10-12 cm, jednak przy ścianach nośnych i nadprożach żelbetowych monolitycznych jest to minimum 15-30 cm, w zależności od rozpiętości otworu. W przypadku nadproży prefabrykowanych, minimalna długość oparcia jest określona przez producenta i wynosi zazwyczaj od 15 cm do 25 cm na stronę. Na przykład, dla otworu o szerokości 180 cm, belka nadprożowa musi mieć minimum 250 cm długości, aby zapewnić 25 cm oparcia z każdej strony.

Unikanie Mostków Termicznych

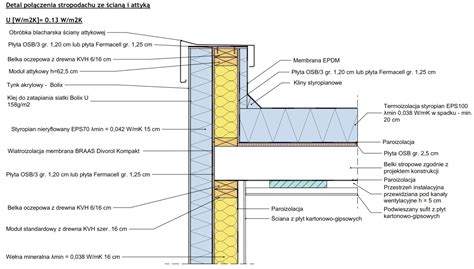

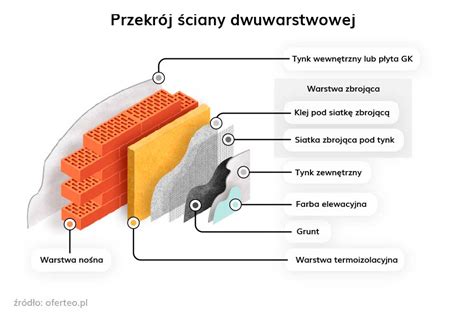

Przy ścianach zewnętrznych budynku, zarówno na etapie projektowania, jak i budowy, należy przewidzieć odpowiednią warstwę izolacji termicznej, aby uniknąć niepożądanych mostków termicznych w miejscach montażu nadproży. Mostki termiczne to miejsca, przez które ciepło ucieka z budynku, prowadząc do zwiększenia kosztów ogrzewania i dyskomfortu cieplnego. W przypadku ścian jednowarstwowych, gdzie nadproże staje się newralgiczną strefą, zapobieganie ucieczce ciepła jest szczególnie ważne. W pustych przestrzeniach wokół prefabrykowanych nadproży należy zastosować odpowiednią izolację termiczną dobraną do grubości ścian zewnętrznych.

Tymczasowe Podparcie

Podczas montażu nadproża, zwłaszcza tych wylewanych na budowie, kluczowe jest zapewnienie stabilnego tymczasowego podparcia, aż do momentu pełnego związania betonu i przejęcia obciążenia przez konstrukcję. W przypadku nadproży prefabrykowanych, należy również zwrócić uwagę na ich stabilność podczas montażu.

Kontrola Wilgotności i Czystości

Ważne jest kontrolowanie wilgotności oraz czystości powierzchni styku nadproża ze ścianą, aby zapewnić właściwe przenoszenie obciążeń i uniknąć późniejszych problemów konstrukcyjnych.

Nadproża w Różnych Typach Ścian

Wybór i montaż nadproży powinien być dostosowany do specyfiki ścian:

• Ściany nośne: Wymagają zastosowania nadproży o odpowiednio dobranej nośności i przekroju, obliczonych przez konstruktora. Mogą to być nadproża żelbetowe monolityczne, prefabrykowane lub stalowe.
• Ściany działowe: Zazwyczaj nie przenoszą obciążeń konstrukcyjnych, dlatego można stosować lżejsze nadproża, np. prefabrykowane kształtki typu "L" lub specjalne nadproża na ścianki działowe.
• Ściany jednowarstwowe: Wymagają szczególnej uwagi w kontekście izolacji termicznej. Nadproża wykonane z tego samego materiału, co mur, lub systemowe nadproża z wkładem termoizolacyjnym, mogą być dobrym rozwiązaniem.

Koszty Nadproży - Co Wpływa na Cenę?

Koszty związane z nadprożami są zróżnicowane i zależą od wielu czynników:

• Rodzaj nadproża: Nadproża prefabrykowane często są droższe w zakupie, ale mogą obniżyć koszty montażu. Nadproża żelbetowe monolityczne wymagają pracy na budowie, ale materiały mogą być tańsze.
• Materiał: Stalowe nadproża są zazwyczaj najdroższe, podczas gdy nadproża z betonu komórkowego czy cegły mogą być bardziej ekonomiczne.
• Wymiary: Długość, wysokość i szerokość nadproża mają bezpośredni wpływ na ilość zużytych materiałów i tym samym na cenę.
• Złożoność montażu: Montaż nadproży stalowych lub zespolonych może wymagać specjalistycznego sprzętu i dłuższej pracy.
• Koszt robocizny: Ceny usług budowlanych różnią się w zależności od regionu i wykonawcy.

Popularne nadproża prefabrykowane L19 mogą kosztować od 40 do 270 zł, w zależności od długości. Średnia cena nadproża betonowego to około 25 zł/m. Koszt montażu nadproży, często łączony z wykonaniem otworu, może wynosić nawet 300 zł za metr bieżący.

Nadproża - Odpowiedzi na Najczęściej Zadawane Pytania

• Kiedy nie trzeba montować nadproża?Nadproże nie jest niezbędne, jeśli otwór wykonany jest w ścianie, która nie jest nośna i nie przenosi znaczących naprężeń. Zawsze należy to jednak skonsultować z konstruktorem.

• Czy można ciąć nadproże?Nadproża stanowią element konstrukcyjny i zazwyczaj nie można ich ciąć. Naruszenie ich integralności może osłabić całą konstrukcję. Lepiej jest zamówić stolarkę okienną lub drzwiową na konkretny wymiar.

• Jak wzmocnić nadproże?Nadproże można wzmocnić poprzez zastosowanie dodatkowych prętów stalowych, drutów żebrowych, kształtowników stalowych lub belek żelbetowych. W przypadku nadproży murowanych, można wypełnić spękania mieszanką iniekcyjną.

• Jakie nadproża na ścianki działowe?Na rynku dostępne są gotowe nadproża na ścianki działowe, które charakteryzują się niewielką wagą i łatwością montażu. Przenoszą one obciążenia od spoczywających na ścianach bloczków.

Nadproża, choć często niedoceniane, są fundamentalnym elementem zapewniającym bezpieczeństwo i trwałość budynków. Właściwy dobór, precyzyjny montaż oraz uwzględnienie aspektów termicznych to klucz do stworzenia solidnej i energooszczędnej konstrukcji.
