Konstrukcja i Budowa Systemu Kominowego: Kompletny Przewodnik

Budowa efektywnego i bezpiecznego systemu kominowego to proces wymagający precyzji, wiedzy technicznej i starannego doboru materiałów. Zrozumienie jego podstawowych elementów, zasad montażu oraz etapu wykończenia jest kluczowe dla zapewnienia prawidłowej eksploatacji i długowieczności instalacji. Niniejszy artykuł szczegółowo omawia kluczowe zagadnienia związane z konstrukcją przewodu dymowego, od fundamentu po zwieńczenie nad dachem, zwracając uwagę na istotne wytyczne, które pozwalają uniknąć błędów wykonawczych i zapewnić trwałość systemu.

Podstawy Projektowania Systemu Kominowego

Każdy profesjonalny projekt komina systemowego rozpoczyna się od szczegółowego omówienia kwestii jego budowy, uwzględniając dostosowanie parametrów do wymagań technicznych budynku. Na tym etapie konieczne jest precyzyjne określenie wielkości przekroju przewodu, rodzaju wkładu kominowego (ceramicznego lub metalowego), liczby kanałów wentylacyjnych oraz materiałów izolacyjnych. Budowa obejmuje również wykonanie solidnego fundamentu lub specjalnej płyty nośnej, na której opiera się cały przewód. W przypadku budynków wielokondygnacyjnych, konsultacja z projektantem jest nieodzowna, aby odpowiednio zaplanować przebieg kanału i zapewnić jego optymalną drożność.

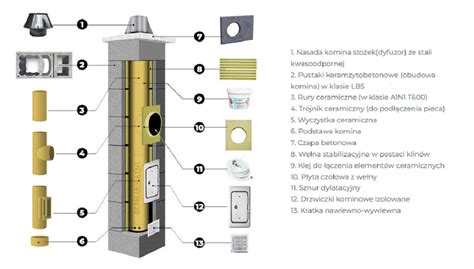

Dobrze skompletowana lista komponentów stanowi trzon tego, co w praktyce określamy jako elementy komina systemowego. W jej skład wchodzą:

• Wkłady stalowe lub ceramiczne: Stanowią rdzeń systemu, odpowiedzialny za odprowadzanie spalin. Rura ceramiczna lub inox to element systemu kominowego, poprzez który spaliny odprowadzane są na zewnątrz.
• Adaptery: Elementy łączące różne części systemu lub przyłączenia urządzeń grzewczych.
• Obejmy dylatujące: Zapewniają odpowiednie odstępy i kompensują rozszerzalność cieplną.
• Klej / Kit kwasoodporny: Niezbędny do szczelnego łączenia elementów ceramicznych wkładu.
• Izolacja z wełny mineralnej: Zmniejsza prawdopodobieństwo powstania mostków termicznych i poprawia izolacyjność termiczną. Otulina to element, dzięki któremu w kominach izolowanych zmniejsza się prawdopodobieństwo powstania mostków termicznych.
• Drzwiczki rewizyjne / inspekcyjne: Umożliwiają dostęp do wnętrza komina w celu czyszczenia i kontroli stanu technicznego. Drzwiczki wyczystki to element, w który wyposażony jest każdy zestaw kominowy. Kominy opalane paliwami stałymi powinny być wyposażone w otwory rewizyjne, które usprawniają badanie stanu technicznego komina, a także podstawę kominową, w której taki otwór się znajduje.
• Kanały wentylacyjne: Niezbędne do zapewnienia prawidłowej cyrkulacji powietrza i usuwania wilgoci. Kratka wentylacyjna kominowa jest obowiązkowa podczas montażu komina, gdyż umożliwia wentylację przestrzeni pomiędzy rurą dymową a pustakiem w kanale dymowym.
• Elementy pomocnicze: Takie jak kształtki przyłączy, które umożliwiają odpowiednie rozplanowanie i poprowadzenie instalacji kominowej.

Warto zwrócić uwagę na to, że poszczególne części powinny być ściśle dopasowane do specyfikacji projektowej - na przykład średnica wkładu musi dokładnie odpowiadać nominalnej średnicy wyjścia z urządzenia grzewczego. Podczas kompletowania elementów należy uwzględnić także akcesoria umożliwiające czyszczenie i inspekcję - rewizje oraz drzwiczki inspekcyjne.

Proces Montażu Kominów Systemowych

Proces montażu wymaga nie tylko precyzyjnego wykonania, ale także ścisłego przestrzegania instrukcji producenta. Montaż komina systemowego rozpoczyna się od umieszczenia wkładu wewnętrznego w odizolowanym przewodzie z pustaka keramzytobetonowego - istotne jest zachowanie pionu oraz centrowanie modułów w osi przewodu. Następnie montuje się kolejne segmenty elementów obudowy, izolację z wełny mineralnej oraz wewnętrzny wkład ceramiczny łączony na kit kwasoodporny, dbając o szczelność połączeń i właściwe uszczelnienie styku między segmentami. W miejscach przejścia przez stropy oraz dach stosuje się systemy mocowania komina, które zabezpieczają konstrukcję przed przesunięciami i utrzymują stabilność systemu kominowego.

Cały proces warto zakończyć montażem płyty przykrywającej, dzięki której zabezpieczamy wnętrze komina przed wilgocią. Płyta przykrywająca komin stanowi stabilną platformę dla osłony i chroni przed przedostawaniem się wody pomiędzy izolacją a obudową komina. Po zamocowaniu płyty przykrywającej należy przystąpić do instalacji osłony, dbając o zachowanie spadku umożliwiającego odprowadzanie wody opadowej. Po zamontowaniu warstwy ochronnej warto przeprowadzić test szczelności oraz sprawdzić stabilność obudowy, tak aby nie występowały luzy pod wpływem wiatru czy intensywnych warunków atmosferycznych.

Zbrojenie i Wzmocnienia Konstrukcji Kominowej

Jednym z mniej oczywistych, ale kluczowych etapów jest zbrojenie komina systemowego w miejscach, gdzie przewód przechodzi przez stropy lekkie budynku, lub jego wysokość ponad dachem wymaga dodatkowego usztywnienia. Zbrojenie zapewnia odporność na drgania i zwiększone obciążenia wywołane pracą kotła lub wiatrem. W praktyce stosuje się specjalne taśmy stalowe, które unieruchamiają wkład wobec ścian i stropów, jak i pręty stalowe montowane w narożne otwory pustaków obudowy komina. Dzięki temu zbrojenie chroni przed deformacjami przewodu oraz minimalizuje ryzyko powstania pęknięć w elementach betonowych.

W trakcie prac zaleca się również wykonanie dodatkowych wzmocnień w obrębie wykonywanego komina - na przykład montaż zaczepów kotwiących do konstrukcji budynku, zgodnie z zaleceniami producenta. Warto pamiętać, że nadmiar luzu może prowadzić do szybko postępującego uszkodzenia izolacji i przyczyniać się do powstawania mostków termicznych, co w konsekwencji osłabia efektywność cieplną systemu.

Wentylacja w Systemach Kominowych

Ważnym aspektem bezpieczeństwa i prawidłowego działania układu są otwory wentylacyjne w kominie systemowym, które umożliwiają odprowadzanie wilgoci i zapewniają właściwy ciąg. Są one montowane zazwyczaj w dolnej części przewodu, aby umożliwić dopływ powietrza wtórnego i zapobiegać tworzeniu się wilgoci wewnątrz wkładu kominowego. Dobrego efektu można uzyskać, umieszczając kratki wentylacyjne w strategicznych miejscach, tak aby wentylacja odbywała się automatycznie. Otwory te muszą być zabezpieczone odpowiednimi elementami osłonowymi, aby nie dopuścić do przedostawania się drobnych gryzoni lub zanieczyszczeń. Warto zwrócić uwagę, aby wybierać modele przystosowane do pracy w temperaturach występujących w przewodzie dymowym, a także łatwe do utrzymania w czystości.

Wykończenie Górnej Części Kominowej

Prawidłowe zakończenie komina musi spełniać funkcję ochronno-estetyczną, jednocześnie zapewniając optymalny ciąg spalinowy. Na etapie wykańczania górnej części przewodu stosuje się specjalne osłony kominowe, na przykład ceramiczna osłona wylotu komina, które doskonale znoszą wysokie temperatury oraz działanie kwaśnych kondensatów. Zakończenie powinno być szczelne, aby zabezpieczyć wnętrze komina przed wodą opadową, ale jednocześnie wystarczająco otwarte, aby dym mógł swobodnie wydostawać się na zewnątrz. Ważne jest także zachowanie odpowiedniej wysokości zakończenia względem kalenicy dachu, zgodnie z obowiązującymi normami budowlanymi. Dzięki temu można uniknąć cofania się spalin oraz ryzyka gromadzenia się sadzy na elementach dachowych.

W celu zabezpieczenia przejścia komina przez dach należy wykorzystać kołnierze uszczelniające oraz obróbki blacharskie. Dzięki nim łączenie przewodu z połacią dachową jest szczelne i odporne na działanie wiatru. Estetyczne wykończenie może obejmować zastosowanie specjalnych daszków dekoracyjnych oraz pomalowanie obudowy tynkiem lub farbą elewacyjną w kolorze dopasowanym do reszty elewacji. Na rynku dostępne są także gotowe zabudowy prefabrykowane, które ułatwiają uzyskanie jednolitego wyglądu oraz zapewniają dodatkową izolację termiczną i akustyczną.

Obudowa Kominowa Ponad Dachem

Obudowa komina ponad dachem pełni funkcję ochronno-dekoracyjną oraz zabezpiecza przed wnikaniem wilgoci w miejscach najbardziej narażonych. Obudowa może być wykonana z różnych materiałów - od tradycyjnych cegieł klinkierowych, przez płyty włóknocementowe, po nowoczesne kasetony metalowe. Wybór konkretnego rozwiązania zależy od stylu budynku oraz wymagań izolacyjnych. Obudowa komina ponad dachem powinna być szczelnie osadzona na bocznych ścianach komina, aby woda spływała bezpośrednio na pokrycie dachowe i nie miała możliwości dostać się pod obudowę. W przypadku obudowy z płyt warto uwzględnić zastosowanie systemu montażu bezinwazyjnego, który nie narusza ciągłości izolacji wewnątrz przewodu.

Tynkowanie i Wykończenie Zewnętrzne Kominów

Po zakończeniu konstrukcji i montażu elementów osłonowych warto poświęcić uwagę odpowiedniemu otynkowaniu przewodu - to nie tylko kwestia estetyki, ale także ochrony przed działaniem wilgoci i uszkodzeniami termicznymi. Komin na zewnątrz można otynkować przy pomocy specjalnych tynków przeznaczonych do powierzchni narażonych na wysokie temperatury. Najczęściej stosuje się tynki cementowo-wapienne, wzbogacone dodatkami hydrofobowymi, które zapobiegają wnikaniu wody. W niektórych przypadkach poleca się także nakładanie cienkowarstwowych tynków silikatowych lub akrylowych, jednak należy wówczas pamiętać o zachowaniu dobrej paroprzepuszczalności. Przed przystąpieniem do otynkowania komin należy odpowiednio zagruntować, a po wykonaniu tynku zabezpieczyć powierzchnię impregnatem, co dodatkowo zwiększy odporność na zabrudzenia i promieniowanie UV.

Kominek z Otwartym Paleniskiem - Dodatkowe Rozważania

Kominek z otwartym paleniskiem daje możliwość podziwiania naturalnego ognia, obcowania z zapachami i odgłosami palenia drewna. Jest również dekoracyjny, dlatego też często pojawia się nie tylko w tradycyjnych czy rustykalnych, ale także nowoczesnych aranżacjach wnętrz. Należy jednak pamiętać, że kominek taki zazwyczaj wymaga zastosowania odpowiednich materiałów ogniotrwałych w komorze spalania, która jest zazwyczaj płytka (od 35 do 50 cm) i wpływa na szybkość spalania opału. Nad paleniskiem znajduje się komora dymowa, a jej prawidłowe zaprojektowanie i połączenie z kominem jest kluczowe dla bezpiecznego użytkowania. Wysokość komina liczona jest od punktu wejścia komory dymowej do komina, a nie od podłogi! Ważne jest także zapewnienie odpowiednich wymiarów i umiejscowienia kominka - koniecznie musi znajdować się blisko komina. Wszystkie elementy kominka, które znajdują się w pobliżu paleniska, muszą być wykonane z materiałów niepalnych.

Normy i Wymagania Konstrukcyjne

W Polsce wymagania konstrukcyjne komina reguluje norma PN EN 1443. Zgodnie z nią system kominowy powinien składać się z określonych komponentów, zapewniających skuteczne odprowadzanie spalin. Norma ta określa nie tylko, jak powinien być zbudowany komin dymowy, ale także definiuje kwestie takie jak oznaczenie wkładu kominowego (i samego komina) określonymi informacjami. Przykładowo, niektóre dostępne na rynku systemy, w tym komin oraz kanały kominowe, są oznaczone nazwą firmy, która jest odpowiedzialna za ich wyprodukowanie.

Podsumowując, prawidłowa budowa i wykończenie komina systemowego to proces wieloetapowy, w którym kluczową rolę odgrywają zarówno materiały, jak i sposób montażu. Zaczynając od etapu fundamentu, poprzez montaż poszczególnych elementów komina, zbrojenie, aż po instalację osłon i prawidłowe zakończenie, każdy krok wymaga fachowej wiedzy i doświadczenia. Odpowiednie wykończenie komina nad dachem oraz właściwa obudowa komina ponad dachem to nie tylko aspekt wizualny, lecz także zabezpieczenie przed wilgocią, niskimi i wysokimi temperaturami oraz wpływami atmosferycznymi.
