Zbrojenie Balkonu: Fundament Bezpieczeństwa i Trwałości

Balkon, jako integralna część budynku, pełni nie tylko funkcje estetyczne, ale przede wszystkim konstrukcyjne. Jego stabilność, nośność i trwałość w dużej mierze zależą od starannego zaprojektowania i wykonania zbrojenia. Zbrojenie to kluczowy etap budowy, od którego zależy późniejsza solidność całej konstrukcji. W branży budowlanej zbrojenie oznacza wzmocnienie elementów betonowych za pomocą stalowych prętów, siatek lub innego rodzaju kształtowników. Celem zbrojenia betonu jest kompleksowa ochrona konstrukcji przed pęknięciami i innymi zniszczeniami, które mogą wynikać z obciążeń, odkształceń czy naturalnych ruchów podłoża.

Co to jest zbrojenie balkonu i jakie ma znaczenie?

Zbrojenie balkonu to proces polegający na wprowadzeniu stalowych prętów do betonu, tworząc w ten sposób kompozytowy materiał - żelbet. Beton sam w sobie jest materiałem o wysokiej wytrzymałości na ściskanie, ale jest kruchy i słabo znosi naprężenia rozciągające. Stalowe pręty zbrojeniowe przejmują właśnie te siły rozciągające, zapobiegając pękaniu i niszczeniu konstrukcji. Bez odpowiedniego zbrojenia, betonowe elementy, takie jak balkony, byłyby narażone na ugięcia, rysy, a w skrajnych przypadkach nawet na katastrofę budowlaną.

Zbrojenie nadaje elementom betonowym elastyczność i pozwala im "pracować" pod wpływem obciążeń. W przypadku balkonów, zbrojenie jest odpowiedzialne za przenoszenie różnorodnych sił - zarówno statycznych (ciężar ludzi, mebli), jak i dynamicznych (wiatr, ruchy konstrukcji). Właściwie wykonane zbrojenie zapewnia stabilność, bezpieczeństwo użytkowania oraz długowieczność balkonu, chroniąc go przed skutkami przewidywanych obciążeń i działaniem czynników zewnętrznych, takich jak wiatr, opady czy cykle zmian temperatur.

Rodzaje zbrojenia stosowane w konstrukcjach balkonowych

W zależności od sposobu mocowania i konstrukcji, wyróżniamy dwa podstawowe typy balkonów, które wpływają na schemat zbrojenia:

• Balkony wspornikowe: Są to konstrukcje, w których jeden koniec płyty jest swobodnie wysunięty poza obrys budynku, a drugi jest sztywno zamocowany w stropie. W tym przypadku zbrojenie główne, przejmujące naprężenia rozciągające, umieszcza się w górnej części płyty balkonowej, ponieważ to właśnie ta strefa jest najbardziej narażona na rozciąganie. Nośność, sztywność i trwałość żelbetowego balkonu wspornikowego w dużej mierze zależy od grubości betonowej płyty oraz ilości umieszczonego w niej górnego zbrojenia, odpowiednich do jego wysięgu i obciążenia. Równie ważne jest też właściwe zakotwienie prętów zbrojeniowych balkonu w betonie stropu, w którym jest on zamocowany. Niezależnie od jakości zamocowania, balkony wspornikowe w wersji żelbetowej narażone są na korozję zbrojenia. Ze względów konstrukcyjnych jest ono umieszczone w ich górnej, rozciąganej strefie, która - by stalowe pręty mogły w pełni przejąć naprężenia rozciągające - musi się wcześniej zarysować.
• Balkony podparte: Te balkony opierają się na co najmniej dwóch podporach, na przykład na słupach lub belkach. W ich przypadku główne naprężenia rozciągające występują w dolnej części płyty, dlatego zbrojenie główne umieszcza się właśnie tam.

Oprócz zbrojenia głównego, stosuje się również zbrojenie pomocnicze, które wzmacnia newralgiczne punkty konstrukcji i zapobiega powstawaniu rys skrośnych. Zazwyczaj wykonuje się je z cieńszych prętów, ułożonych krzyżowo, a ich ilość może sięgać 1-2 na każdy metr kwadratowy powierzchni balkonu.

W przypadku balkonów i zadaszeń zlokalizowanych przy ogrzewanych pomieszczeniach, izolacja balkonu ma szczególne znaczenie. Łącznik termoizolacyjny pełni tutaj podwójną rolę: ogranicza przepływ ciepła i przenosi obciążenia. Łączniki systemowe występują w wielu wariantach i można je dobrać do różnych typów balkonów. Projektant konstrukcji wskazuje konkretny typ, liczbę elementów oraz ich rozmieszczenie na szerokości balkonu.

Rodzaje stali i prętów

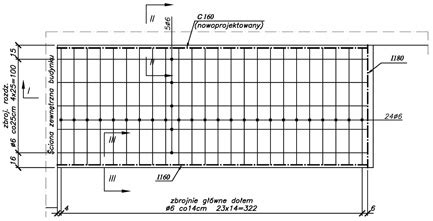

Do wykonania zbrojenia balkonu używa się najczęściej stalowych prętów. W zależności od projektu i oczekiwanego obciążenia, stosuje się pręty o różnej średnicy, zazwyczaj od 12 mm do 16 mm, a w przypadku balkonów podpartych, średnica prętów zbrojeniowych powinna wynosić od 12 do 16 mm, a ich rozstaw powinien być utrzymywany w granicach 20-25 mm. W przypadku balkonów podpartych, kluczowe jest również uwzględnienie obciążeń, które mogą na nie działać. Optymalne rozmieszczenie prętów zbrojeniowych jest niezbędne dla efektywności i bezpieczeństwa konstrukcji balkonu. Pręty powinny być rozmieszczone w taki sposób, aby zapewnić równomierne przenoszenie obciążeń. Dobrą praktyką jest stosowanie układu, w którym pręty są umieszczane wzdłuż i w poprzek balkonu, co zwiększa jego nośność.

Materiały, jakie należy zastosować do wzmocnienia konstrukcji, wskazane są w dokumentacji projektowej. Najważniejsze to wybrać elementy zbrojeniowe ze stali o odpowiedniej klasie, która decyduje o jej właściwościach mechanicznych oraz określa maksymalny stopień wygięcia. Klasa stali A1 pozwala na wykonanie gładkich prętów, natomiast stal klasy AIII (lub nowsze, np. B500B) jest żebrowana i ma lepsze właściwości wiązania z betonem. Warto również rozważyć zastosowanie stali nierdzewnej, która, pomimo wyższej ceny, zapewnia długowieczność konstrukcji w trudnych warunkach atmosferycznych.

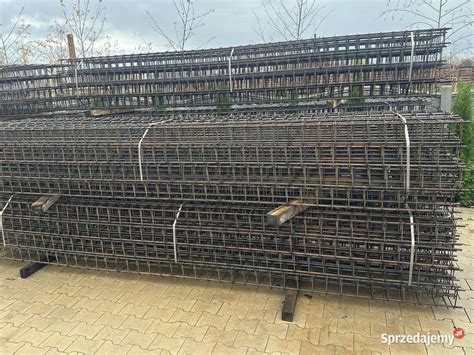

Pręty zbrojeniowe różnią się także wymiarami oraz kształtem, ponieważ mogą być żebrowane lub gładkie. O tym, jakie pręty zbrojeniowe powinno się zastosować, decydują wytyczne zawarte w projekcie budowlanym. Pręty zbrojeniowe można zamówić już docięte na wymiar i powyginane w odpowiedni sposób według projektu, lub kupić na tony i dociąć na placu budowy. Warto także rozważyć zakup gotowych konstrukcji wzmacniających w postaci siatek lub szkieletów zbrojeniowych.

Jak prawidłowo wykonać zbrojenie balkonu krok po kroku?

Wykonanie zbrojenia balkonu wymaga precyzji i przestrzegania zasad projektowych. Proces ten można podzielić na kilka etapów:

1. Przygotowanie materiałów: Na początek należy zgromadzić wszystkie niezbędne materiały: pręty stalowe o odpowiedniej średnicy i jakości, beton o wymaganej klasie wytrzymałości, materiały do hydroizolacji (np. papa, płynne folie), a także podkładki dystansowe zapewniające odpowiednią otulinę betonową.
2. Planowanie i projektowanie: Kluczowym krokiem jest dokładne zaplanowanie układu prętów i grubości płyty balkonowej, najlepiej we współpracy z konstruktorem. Należy określić, czy balkon będzie wspornikowy, czy podparty, ponieważ wpływa to na umiejscowienie głównych prętów. Dla balkonów wspornikowych pręty umieszcza się w górnej części płyty, dla podpartych - w dolnej. Należy również uwzględnić odpowiednią długość zakotwienia prętów w stropie.
3. Montaż zbrojenia: Po przygotowaniu deskowania, przystępuje się do układania prętów. Zaczyna się od prętów dolnych (w przypadku balkonów podpartych) lub górnych (w przypadku balkonów wspornikowych). Pręty należy układać zgodnie z projektem, zachowując odpowiedni rozstaw (zazwyczaj nie przekraczający 20 cm, optymalnie 15 cm) i zapewniając otulinę betonową za pomocą podkładek dystansowych. Główne pręty powinny być ze sobą połączone drutem wiązałkowym, a ich końce odpowiednio zakotwione w konstrukcji stropu lub wieńca. Warto pamiętać o zbrojeniu krawędziowym, biegnącym po obwodzie płyty, które pomaga utrzymać sztywność krawędzi.
4. Wylewanie betonu: Po ułożeniu i sprawdzeniu zbrojenia, przystępuje się do wylewania betonu. Należy pamiętać o uformowaniu spadku płyty balkonowej od ściany domu na zewnątrz (minimalnie 1,5%, zalecane 2%), aby umożliwić odprowadzenie wody. Beton należy równomiernie rozprowadzić, aby uniknąć pustek powietrznych, najlepiej przy użyciu wibratora.
5. Profilowanie i zabezpieczanie: Po związaniu betonu, należy przystąpić do jego wygładzenia i zabezpieczenia przed wilgocią. W zależności od warunków, proces ten może trwać od kilku dni do kilku tygodni.

Najczęstsze błędy przy zbrojeniu balkonu i jak ich unikać

Podczas wykonywania zbrojenia balkonu można popełnić szereg błędów, które wpłyną na niższą wytrzymałość konstrukcji, a w skrajnych przypadkach mogą doprowadzić do jej uszkodzenia. Należy zwrócić szczególną uwagę na:

• Błędny dobór materiałów: Niewłaściwa średnica lub jakość prętów zbrojeniowych, a także użycie betonu o zbyt niskiej klasie wytrzymałości, mogą narazić całą konstrukcję na niebezpieczeństwo. Pręty stalowe powinny być wykonane z materiałów odpornych na korozję.
• Nieprawidłowe zakotwienie prętów: Zbyt krótkie zakotwienie prętów zbrojeniowych w betonie stropu osłabia ich połączenie i może prowadzić do osłabienia nośności balkonu. Zawsze lepiej jest przesadzić z długością kotwienia prętów, niż zrobić je za krótkie.
• Brak ciągłości zbrojenia: Nieprawidłowe połączenie prętów zbrojeniowych lub ich brak w kluczowych miejscach (np. w rejonie oparcia) osłabia konstrukcję.
• Niewłaściwa grubość otuliny betonowej: Zbyt mała otulina chroni zbrojenie przed korozją, co może prowadzić do jego osłabienia i uszkodzenia betonu. Zbyt duża otulina może spowodować, że pręty będą zbyt blisko powierzchni.
• Niewłaściwe wykonanie deskowania: Błędy w deskowaniu, takie jak nieprawidłowe wymiary czy brak spadku, mogą wymusić późniejsze "pogodzenie" zbrojenia z mniejszą grubością płyty, co może osłabić konstrukcję.

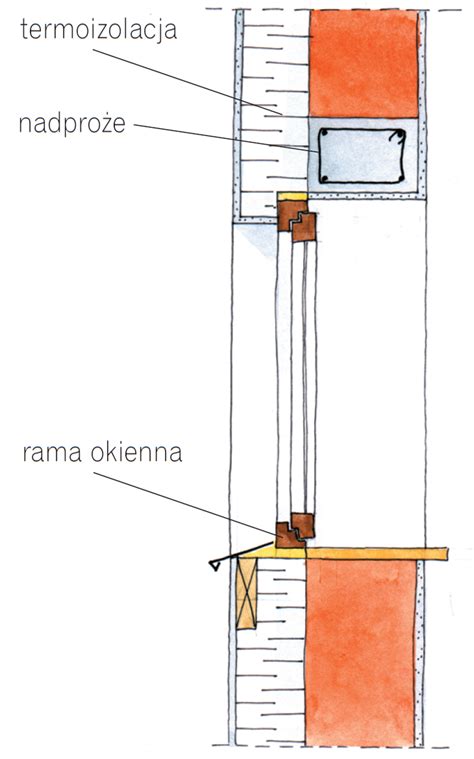

• Brak ciągłości izolacji termicznej i przeciwwilgociowej: Balkon połączony na sztywno z płytą stropową prawie zawsze oznacza liniowy mostek cieplny. W miejscu przejścia żelbetu przez warstwę izolacji cieplnej powstaje strefa o niższej temperaturze powierzchni. Izolacje nie mogą się urywać na linii styku, lecz powinny być wyprowadzone na ścianę i powiązane z izolacją elewacji. Tylko wtedy mostek cieplny i mostek wilgociowy naprawdę zostaną ograniczone.
• Zaniedbanie hydroizolacji: Nawet najlepiej zaprojektowane zbrojenie balkonu nie wystarczy, jeśli płyta będzie stale zawilgocona. Woda wnikająca w beton sprzyja korozji zbrojenia i rozsadzaniu struktury betonu przy cyklach zamarzania.

W przypadku balkonów wspornikowych, które są zamocowane w stropach, ich grubość jest zazwyczaj mniejsza niż stropów. Dlatego stosunkowo łatwo jest je zamocować w monolitycznych stropach żelbetowych. Wystarczy jedynie, jeśli ich górne, konstrukcyjne pręty zbrojeniowe, będą odpowiednio zakotwione w stropie. Zamocowanie balkonów wspornikowych jest trudniejsze w domach, w których zastosowano stropy gęstożebrowe z częściowo prefabrykowanymi belkami kratownicowymi oraz pustakami wypełniającymi. W nich bowiem betonowa płyta, w której powinno znaleźć się zbrojenie balkonu wspornikowego, ma grubość jedynie 3-4 cm. Przy tak cienkiej płycie - ze względu na pustaki stropowe - nie da się zagiąć pionowo końców prętów zbrojeniowych balkonu, co osłabia ich zakotwienie w betonie stropu. Warto też pręty te (albo przynajmniej ich część) przedłużyć jeszcze bardziej i wygiętymi końcami zakotwić w stropie w miejscu, w którym warstwa betonu jest grubsza - na przykład w poprzecznych żebrach rozdzielczych.

Pamiętajmy, że o grubości wspornikowych płyt balkonowych oraz o ich zbrojeniu decyduje konstruktor domu i to on bierze za nie odpowiedzialność. Dlatego podczas budowy domu trzeba przede wszystkim kierować się zapisami dokumentacji projektowej.
