Rury Osłonowe do Kabli o Średnicy DN200: Kompleksowy Przewodnik

Rury osłonowe do kabli, stanowiące integralny element infrastruktury energetycznej i telekomunikacyjnej, odgrywają kluczową rolę w ochronie przewodów przed czynnikami zewnętrznymi oraz ułatwiają ich instalację i konserwację. W Polsce rozwiązania te są stosowane od ponad trzech dekad, ewoluując wraz z postępem technologicznym i rosnącymi wymaganiami branżowymi. Niniejszy artykuł zagłębia się w szczegóły dotyczące rur osłonowych, ze szczególnym uwzględnieniem tych o średnicy DN200, analizując ich materiały, konstrukcję, parametry techniczne, normy oraz wytyczne projektowe.

Materiały i Konstrukcje Rur Osłonowych

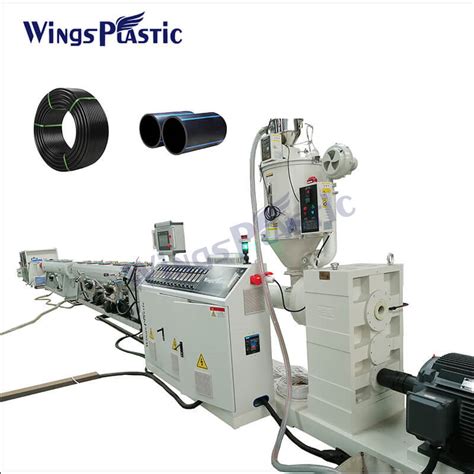

Podstawowym materiałem wykorzystywanym do produkcji rur osłonowych do kabli jest polietylen wysokiej gęstości (HDPE). Jego powszechne zastosowanie wynika z szeregu korzystnych właściwości, takich jak wysoka odporność chemiczna, dobra elastyczność i wytrzymałość mechaniczna. W branży telekomunikacyjnej można spotkać również rury wykonane z polichlorku winylu (PVC) czy polipropylenu (PP), jednak HDPE dominuje na rynku. Skrót RHDPE, często pojawiający się w dokumentacji projektowej, jednoznacznie wskazuje na rury osłonowe wykonane z tego polimeru.

Polietylen stosowany w produkcji rur powinien spełniać określone parametry techniczne:

• Gęstość: Nie mniejsza niż 0,940 g/cm³.
• Współczynnik termicznej rozszerzalności liniowej: W zakresie 1,5-2*10⁻⁴ 1/°C.
• Zakres temperatur stosowania: Od -30 do 75°C.
• Odporność chemiczna: Na większość agresywnych substancji.

Konstrukcja rur osłonowych jest zróżnicowana i determinowana przez ich przeznaczenie:

• Rury o ściankach strukturalnych (karbowane): Posiadają zewnętrzną warstwę o profilowanej, karbowanej strukturze, która zapewnia im elastyczność i odporność na zginanie. Wewnętrzna powierzchnia jest zazwyczaj gładka, co ułatwia przeprowadzanie kabli. Rury karbowane nie są zalecane do wykonywania przepychów czy przewiertów ze względu na możliwość uszkodzenia ich struktury.
• Rury o ściankach litych (gładkościenne): Charakteryzują się jednolitą, gładką ścianką, zarówno na zewnątrz, jak i wewnątrz. Są one najbardziej uniwersalne i znajdują zastosowanie jako rury przepustowe, do przewiertów sterowanych oraz do instalacji kabli światłowodowych, w tym mikrokabli. W wersji odpornej na promieniowanie UV, rury gładkościenne służą do ochrony instalacji na powierzchniach otwartych i w obiektach inżynieryjnych.
• Rury dzielone: Składają się z dwóch identycznych profili, które po połączeniu tworzą szczelną osłonę. Są one idealne do renowacji uszkodzonych odcinków rurociągów lub do ochrony istniejących kabli bez konieczności ich demontażu.

Kluczowe Parametry i Normy

Dwie fundamentalne cechy charakteryzujące rury osłonowe to odporność na ściskanie oraz sztywność obwodowa. Choć oba terminy opisują wytrzymałość rury na zgniecenie, mierzone są według różnych procedur i wyrażane w odmiennych jednostkach.

• Odporność na ściskanie: Określana jest w Newtonach (N) zgodnie z normą PN-EN 61386-24 „Systemy rur instalacyjnych do prowadzenia przewodów - Część 24: Wymagania szczegółowe - Systemy rur instalacyjnych układanych w ziemi”. Norma ta jest podstawą do wystawienia przez producenta deklaracji zgodności produktu.
• Sztywność obwodowa: Mierzona jest w kiloniutonach na metr kwadratowy (kN/m²) zgodnie z normą PN-EN ISO 9969 „Rury z tworzyw termoplastycznych - Oznaczanie sztywności obwodowej”. Choć norma ta nie jest obowiązkowa, jest często stosowana w budownictwie drogowym do klasyfikacji rur osłonowych wykorzystywanych w kanałach technologicznych.

Wyniki badań odporności na ściskanie pozwalają na zakwalifikowanie rury do jednej z trzech klas: 250 N, 450 N lub 750 N. Rura z wynikiem 680 N klasyfikowana jest do klasy 450, podczas gdy ta z wynikiem 445 N - do klasy 250. Należy pamiętać, że ze względu na odmienne procedury badawcze, wyniki uzyskane według jednej normy nie mogą być bezpośrednio przeliczane na drugą. Nawet ten sam typ rury, w zależności od średnicy i klasy, może wykazywać różne wartości sztywności obwodowej. Na przykład, rury karbowane o średnicy 125 mm i klasie 250 mogą mieć sztywność obwodową 8 kN/m² (SN 8), podczas gdy identyczne rury o średnicy 160 mm i klasie 450 mogą osiągać 6 kN/m² (SN 6).

Oprócz norm obowiązkowych, producenci rur osłonowych często posługują się Krajowymi Ocenami Technicznymi, wydawanymi przez uprawnione jednostki badawcze, takie jak Instytut Badawczy Dróg i Mostów. Dokumenty te szczegółowo określają właściwości użytkowe rur wraz z procedurami badawczymi. Każda ocena jest indywidualna dla danego producenta i produktu.

W praktyce projektowej i wykonawczej istotne są również inne dokumenty, w tym:

• Rozporządzenie Ministra Administracji i Cyfryzacji „W sprawie warunków technicznych, jakim powinny odpowiadać kanały technologiczne”.
• Rozporządzenie Ministra Infrastruktury „W sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie”.
• Normy branżowe operatorów telekomunikacyjnych (np. Orange).
• Wytyczne Generalnej Dyrekcji Dróg Krajowych i Autostrad (GDDKiA) dla kanałów technologicznych.
• Wymagania właścicieli sieci kablowych (np. zakładów energetycznych).

Wytyczne Projektowe i Instalacyjne

Stabilność układu rura-grunt, kluczowa dla długowieczności instalacji, zależy od kilku czynników:

• Odporność na ściskanie (sztywność obwodowa) rur: Jak omówiono wcześniej, musi być adekwatna do obciążeń.
• Parametry gruntu: Moduł sieczny, ciężar właściwy oraz stopień zagęszczenia gruntu mają bezpośredni wpływ na stabilność.

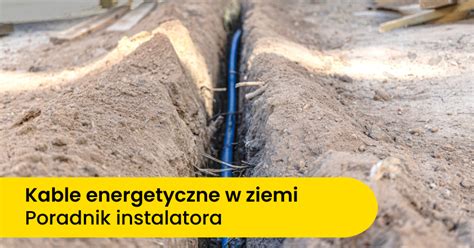

• Głębokość posadowienia: Minimalna głębokość układania rur osłonowych wynosi 0,5 m, a maksymalna 6 m od powierzchni terenu. Należy również zachować spadek minimum 1% w celu zapewnienia drenażu. Indywidualne obliczenia są wymagane dla głębokości odbiegających od tych wytycznych, z uwzględnieniem odkształceń reologicznych gruntu i obciążeń.
• Wielkość obciążenia: Powierzchniowe i dynamiczne obciążenia, takie jak ruch drogowy, muszą być uwzględnione w projekcie.

Zagadnienie Zagęszczania Gruntu

Prawidłowe zagęszczenie gruntu podsypki, obsypki i wypełnienia wykopu jest niezbędne do zapewnienia właściwej współpracy rury z otoczeniem i uniknięcia osiadania. Zaleca się osiągnięcie poziomu 85-90% zagęszczenia według zmodyfikowanej próby Proctora. Należy jednak unikać nadmiernego zagęszczania, które mogłoby prowadzić do owalizacji (odkształcenia) rur.

Metody Bezwykopowe

Instalacja rur osłonowych nie ogranicza się do tradycyjnych wykopów otwartych. Rury przepustowe, takie jak modele oznaczone QRGP, mogą być układane za pomocą metod bezwykopowych, takich jak przewiert sterowany lub przecisk przy użyciu tzw. „kreta”. Łączenie odcinków w tym przypadku odbywa się poprzez zgrzewanie doczołowe lub za pomocą specjalnych złączek.

Wpływ Rozszerzalności Termicznej

Polietylen, jako materiał o wysokim współczynniku termicznej rozszerzalności liniowej, reaguje na zmiany temperatury wydłużaniem lub skracaniem. Jest to szczególnie istotne podczas instalacji, zwłaszcza gdy rury były wcześniej eksponowane na działanie słońca. Na przykład, 250-metrowy odcinek rury może zmienić swoją długość o około 3 metry przy różnicy temperatur 60°C. W projektowaniu, szczególnie na obiektach mostowych i wiaduktach, należy przewidzieć miejsca na kompensację tych wydłużeń (np. za pomocą złączek kompensacyjnych) i stosować punkty mocowania pozwalające na swobodne przesuwanie się rur.

Tarcie a Długość Zaciągania Kabla

Tarcie między kablem a wewnętrzną powierzchnią rury osłonowej ma kluczowe znaczenie dla maksymalnej długości odcinka, który można zaciągnąć. W metodzie pneumatycznej, stosowanej powszechnie przy instalacji kabli światłowodowych, tarcie jest minimalizowane dzięki poduszce powietrznej, zastosowaniu preparatów poślizgowych, rowkowanej strukturze rury oraz specjalnej warstwie poślizgowej. W przypadku metod mechanicznych, nadmierne tarcie może prowadzić do przekroczenia dopuszczalnej siły zaciągowej kabla, a w konsekwencji do jego uszkodzenia.

Specyfika Rur Osłonowych DN200

Rury osłonowe o średnicy nominalnej DN200 (średnica zewnętrzna około 200 mm, wewnętrzna ok. 175 mm, w zależności od grubości ścianki) są często stosowane w projektach infrastrukturalnych, gdzie wymagane jest przeprowadzenie większej liczby kabli lub kabli o większej średnicy. Ich karbowana konstrukcja zewnętrzna i gładka wewnętrzna zapewnia dobrą elastyczność i odporność na zginanie, co jest korzystne podczas instalacji w trudnym terenie. Klasa wytrzymałości rur DN200 powinna być dobierana indywidualnie w zależności od głębokości posadowienia i przewidywanych obciążeń.

Rury Stalowe - Alternatywa i Kontekst

Choć niniejszy artykuł skupia się na rurach osłonowych z tworzyw sztucznych, warto krótko wspomnieć o rurach stalowych, które również znajdują szerokie zastosowanie w infrastrukturze. Oferowane są w różnych gatunkach (konstrukcyjne, ciśnieniowe, gazowe) i wykonaniach (ze szwem, bez szwu), o średnicach sięgających nawet 3600 mm. Rury stalowe charakteryzują się wyjątkową wytrzymałością mechaniczną i trwałością, a ich odporność na korozję można zwiększyć poprzez ocynkowanie, izolację lub malowanie. Są one niezastąpione w budownictwie hydrotechnicznym, drogowym, energetycznym, a także w przemyśle do transportu mediów pod wysokim ciśnieniem i temperaturą. Jednakże, w kontekście osłonowania kabli, rury z tworzyw sztucznych oferują zazwyczaj lepszą elastyczność, odporność na korozję chemiczną i łatwość instalacji, co czyni je preferowanym wyborem w wielu zastosowaniach.

Podsumowanie

Wybór odpowiedniej rury osłonowej do kabli, w tym o średnicy DN200, wymaga uwzględnienia szeregu czynników technicznych, projektowych i środowiskowych. Zrozumienie materiałów, konstrukcji, parametrów mechanicznych oraz obowiązujących norm jest kluczowe dla zapewnienia bezpieczeństwa, niezawodności i długowieczności instalacji. Staranne projektowanie i wykonawstwo, zgodnie z najlepszymi praktykami i wytycznymi branżowymi, gwarantuje skuteczną ochronę kabli i optymalne funkcjonowanie infrastruktury.

Pamiętaj, że prace elektrotechniczne powinny być powierzane wyłącznie wykwalifikowanym specjalistom. Zawsze należy przestrzegać obowiązujących norm i przepisów, a także aktualnych wskazówek bezpieczeństwa podanych przez producentów.
