Geotermiczne Ogrzewanie Domu: Kompleksowy Przewodnik po Założeniu i Działaniu

Obecnie istnieje wiele sposobów na zorganizowanie alternatywnego ogrzewania. Większość z nich charakteryzuje się niską wydajnością i jest wykorzystywana jedynie jako układ pomocniczy. Istnieje jednak naprawdę skuteczna metoda dostarczania ciepła z alternatywnych źródeł - ciepła ziemi. Ogrzewanie geotermalne, bo o nim mowa, to technologia, która coraz śmielej wkracza do polskich domów, oferując ekologiczne i ekonomiczne rozwiązanie problemu ogrzewania. W zależności od składu gleby następuje naturalny wzrost temperatury o +3°C na każde 100 m. To na tym zjawisku opiera się ogrzewanie geotermalne w Europie, które jest stosowane od kilkunastu lat. Ale jak można wykorzystać ten efekt w praktyce?

Zasada Działania Ogrzewania Geotermalnego

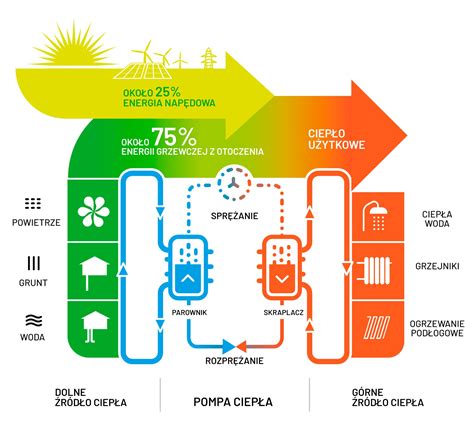

Zasada działania ogrzewania geotermalnego w domu polega na przekazywaniu energii cieplnej za pomocą kilku rodzajów nośników ciepła. Wymaga to kilku obwodów, z których każdy pełni swoją własną funkcję:

• Obieg zewnętrzny: Rurociągi zlokalizowane są w środowisku o temperaturze od +7°C do +10°C. Energia ta jest przekazywana do chłodziwa wchodzącego do następnego obiegu. W Polsce, na głębokości 10-15 metrów, temperatura ziemi jest stała i wynosi 8-12°C, nawet zimą.
• Wymiana ciepła: Głównym elementem jest pompa ciepła. Krąży w nim czynnik chłodniczy, w którym temperatura wzrasta wraz ze wzrostem ciśnienia. Ogrzewany z chłodziwa obwodu zewnętrznego wchodzi do sprężarki. W rezultacie temperatura wzrasta z +7°C do +65°C. Aby powtórzyć cykl, ciecz wpływa do parownika przez przepustnicę. Jest to podstawowa zasada ogrzewania geotermalnego.
• Obieg wewnętrzny: W nim za pomocą wymiennika ciepła energia cieplna jest przenoszona z czynnika chłodniczego do chłodziwa w głównym systemie grzewczym domu.

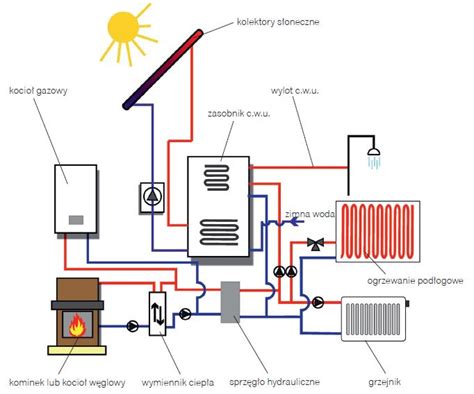

Aby poprawnie wykonać ogrzewanie geotermalne własnymi rękami, należy najpierw wybrać schemat obiegu pierwotnego i odpowiednią pompę ciepła. Ogrzewanie geotermalne można łączyć z tradycyjnymi rodzajami zaopatrzenia w ciepło - z kotłem gazowym, elektrycznym lub na paliwo stałe. W ten sposób można obniżyć koszty eksploatacji czynnika grzewczego.

Rodzaje Ogrzewania Geotermalnego

Systemy ogrzewania geotermalnego można podzielić ze względu na sposób pozyskiwania ciepła z gruntu. Dwa główne typy to systemy zamknięte i otwarte.

System Zamknięty: Kolektory Poziome i Pionowe

System zamknięty opiera się na obiegu specjalnego roztworu (najczęściej wodnego roztworu glikolu) w rurach umieszczonych w gruncie. Roztwór ten pobiera ciepło z otoczenia, a następnie przekazuje je do pompy ciepła.

• Kolektor Poziomy: Jest to najmniej czasochłonna metoda instalacji rur pierwotnych. Rurociągi układane są na głębokości od 0,5 do 3 metrów, poniżej strefy przemarzania gruntu. Aby zmniejszyć powierzchnię potrzebną na działce, rury można ułożyć naprzemiennie, zachowując odległość co najmniej 20 cm między nimi. Przed wykonaniem ogrzewania geotermalnego przeprowadzana jest wstępna analiza stanu gruntu, w tym jego wymiany ciepła, która może wahać się od 20 do 70 W/m². Na tej podstawie obliczana jest całkowita długość obwodu pierwotnego.

  Ważne jest sprawdzenie poziomu zamarzania gleby i upewnienie się, że głębokość ułożenia rur jest poniżej tego wskaźnika. Należy również zwrócić uwagę na wody gruntowe - w celu ich naturalnego usunięcia w okresie dużych powodzi na dno wykopu wlewa się warstwę piasku. Materiał do produkcji rurociągów musi być wystarczająco elastyczny i niezawodny mechanicznie. Do ogrzewania geotermalnego w Europie najczęściej stosuje się rury XLPE. Układ poziomy może znacznie obniżyć koszty instalacji systemu.

• Kolektor Pionowy: W tym przypadku, aby zorganizować ogrzewanie geotermalne, konieczne jest wykonanie studni o głębokości od 30 do 100 metrów, a nawet powyżej 100 m. W studniach tych umieszczane są rurociągi obwodu pierwotnego. Taki schemat jest bardziej pracochłonny, ale ma szereg zalet:

  • Duża głębokość autostrad: W tym przypadku przenikanie ciepła otoczenia wzrasta o 25-30%, osiągając do 70 W/m².
  • Mały obszar instalacji: Kolektory pionowe zajmują znacznie mniej miejsca na działce, co jest kluczowe przy mniejszych posesjach.
  • Niezależność od warunków glebowych: W mniejszym stopniu zależy od zamarzania gleby i jej właściwości przewodzenia ciepła.Przed wierceniem studni konieczna jest analiza gleby i określenie optymalnej głębokości. Dobry projekt, uwzględniający właściwości gruntu, pozwala na wykonanie właściwej ilości odwiertów o odpowiedniej głębokości.

System Otwarty: Wykorzystanie Wód Gruntowych

System otwarty dotyczy wykorzystania ciepła wody gruntowej. W tym celu wykonuje się dwie studnie:

• Studnia zasilająca: Z niej pobierana jest energia cieplna z wody gruntowej.
• Studnia zrzutowa: Do niej wtłaczana jest do gruntu woda już schłodzona.

Ten typ systemu wymaga dokładnej analizy lokalnych warunków hydrogeologicznych i uzyskania odpowiednich pozwoleń. Opinie o ogrzewaniu geotermalnym tego typu domu często wskazują na potencjalnie niższe koszty instalacji w porównaniu do systemów zamkniętych, jednak mogą wiązać się z ryzykiem związanym z jakością wody gruntowej i jej dostępnością.

Konstrukcja i Wybór Pompy Ciepła

Przed wykonaniem geotermalnego ogrzewania domu wiejskiego własnymi rękami należy podjąć szereg wstępnych środków. Kluczowe jest obliczenie optymalnej mocy systemu. Jeżeli jako główne ma być zastosowane ogrzewanie geotermalne domu prywatnego, jego moc znamionowa powinna zapewniać ogrzewanie powietrza w całym budynku. Analiza składu gleby i głębokości jej zamarzania jest niezbędna do wyboru odpowiedniego układu rur obwodu pierwotnego. Określenie lokalizacji pompy ciepła jest również istotne - aby zminimalizować straty ciepła, systemy ogrzewania geotermalnego są wyposażane własnymi rękami w osobnym pomieszczeniu, piwnicy lub budynku gospodarczym, gdzie temperatura nie powinna być niższa niż +14°C.

Konstrukcja pompy ciepła obejmuje wewnętrzny obieg czynnika chłodniczego, sprężarkę, dławik i parownik. Do kontroli pracy konieczna jest jednostka elektroniczna. Na co zwrócić uwagę przy wyborze gruntowej pompy ciepła do ogrzewania?

• Rodzaj urządzenia: Stosuje się modele gruntowo-wodne, "woda-woda" i "powietrze-woda". W przypadku ogrzewania geotermalnego kluczowe są modele gruntowe lub gruntowo-wodne.
• Moc cieplna: Zależy od parametrów projektowych budynku. Większość modeli ma moc do 18 kW.
• Pobór energii: Suma energii elektrycznej potrzebnej do pracy sprężarki, pompy i jednostki sterującej. Zależy bezpośrednio od mocy znamionowej urządzenia.
• Parametry systemu grzewczego: Reżim temperatury i optymalny wskaźnik ciśnienia. Zazwyczaj nie przekracza 3 barów.
• Koszt: Zakup pompy ciepła stanowi znaczną część całkowitych kosztów. Dlatego kluczowy jest jej prawidłowy dobór.

Zaleca się zakup gotowej, sprawdzonej geotermalnej pompy ciepła, zamiast samodzielnego jej konstruowania, ze względu na złożoność projektu i konieczność precyzyjnych obliczeń technicznych.

Rury do Ogrzewania Geotermalnego

Oprócz pompy ciepła, do obiegu zewnętrznego należy dobrać odpowiednie rury. Muszą one spełniać określone wymagania, w szczególności posiadać minimalny wskaźnik odporności na przenoszenie ciepła. Najlepiej byłoby użyć do tego stalowych linek, jednak ich działanie w tym środowisku wiąże się z wieloma problemami. Dlatego ogrzewanie geotermalne często wykonuje się z elastycznych rurociągów polimerowych.

Pozytywne cechy rur polimerowych do tego rodzaju zaopatrzenia w ciepło:

• Wystarczająca elastyczność: Ważne przy samodzielnej aranżacji poziomego ogrzewania geotermalnego.
• Łatwość instalacji i łączenia: Stosuje się sprzęgła mechaniczne.
• Możliwość szybkiej wymiany uszkodzonego obszaru: W sytuacji awaryjnej.

Dla pełnego funkcjonowania systemu zaleca się stosowanie specjalnej kompozycji chłodziwa w obwodzie pierwotnym o temperaturze zamarzania poniżej 0°C.

Koszty Instalacji Geotermalnej

Ogrzewanie geotermalne to inwestycja, która wiąże się ze znacznym wydatkiem początkowym, ale przynosi długoterminowe oszczędności.

• Koszt pompy ciepła: Stanowi największą część inwestycji, wahając się od kilkunastu do kilkudziesięciu tysięcy złotych, w zależności od mocy i producenta. Na rynku dostępne są modele renomowanych europejskich firm, takich jak HELIOTHERM, NEURA, OCHSNER, IDM.
• Koszt odwiertów/kolektorów: Koszt wykonania odwiertów pionowych lub ułożenia kolektorów poziomych jest również znaczący. Cena za metr bieżący odwiertu wynosi średnio od 150 do 250 zł netto. Całkowity koszt dolnego źródła ciepła może wynosić od kilkudziesięciu do nawet kilkuset tysięcy złotych, w zależności od głębokości, liczby odwiertów i warunków geologicznych.
• Dodatkowe koszty: Należy uwzględnić koszt rur, elementów łączących, okablowania, a także ewentualnych pozwoleń i prac ziemnych.

Średnio, koszt ogrzewania geotermalnego pod klucz w Polsce wynosi od 70 000 do 120 000 złotych dla domu o powierzchni około 150 m², przy czym wszystko zależy od zaplanowanej mocy i budżetu.

Znaczne oszczędności można osiągnąć poprzez samodzielną instalację systemu. Jednak przy wyborze pionowego schematu instalacji dla obwodu pierwotnego nie można obejść się bez użycia specjalistycznego sprzętu.

Zalety i Wady Ogrzewania Geotermalnego

Zalety:

• Ekologiczność: Wykorzystanie odnawialnej energii, brak emisji szkodliwych zanieczyszczeń, wsparcie ochrony środowiska i walki ze smogiem.
• Niski koszt eksploatacji: Koszty ogrzewania są znacznie niższe w porównaniu do tradycyjnych źródeł energii, a rachunki za prąd do zasilania pompy ciepła stanowią jedynie ok. 1/4 całkowitej wytworzonej energii. Średni roczny koszt eksploatacji pompy ciepła to około 3 tys. zł.
• Długa żywotność: Średnia żywotność instalacji geotermalnej wynosi około 50 lat.
• Niezawodność i niezależność: Energia geotermalna jest dostępna stale, niezależnie od warunków atmosferycznych.
• Komfort użytkowania: System może ogrzewać dom samodzielnie lub współpracować z innymi urządzeniami grzewczymi. Jest prosty w obsłudze.
• Funkcjonalność: Pompy ciepła mogą służyć zarówno do ogrzewania zimą, jak i do chłodzenia latem, zastępując klimatyzację.
• Potencjalne dofinansowania: Wiele programów wspiera inwestycje w odnawialne źródła energii.

Wady:

• Wysoki koszt początkowy: Instalacja geotermalna wymaga znaczącej inwestycji finansowej.
• Ograniczenia lokalizacyjne: Nie wszędzie możliwe jest efektywne wykorzystanie ciepła z wnętrza Ziemi. Konieczne jest zbadanie warunków geologicznych i hydrogeologicznych.
• Pracochłonność instalacji: Wykonanie odwiertów i montaż systemu wymaga specjalistycznej wiedzy i sprzętu.
• Konieczność uzyskania pozwoleń: W niektórych przypadkach, zwłaszcza przy głębokich odwiertach, wymagane są formalności prawne.
• Ryzyko związane z odwiertami: Istnieje niewielkie ryzyko uwolnienia gazów lub minerałów o toksycznych właściwościach, a przy wieloletnim stosowaniu sond może dojść do korozji rur.
• Zbyt płytkie odwierty: Niewłaściwe zwymiarowanie głębokości odwiertów może skutkować niedostateczną ilością energii i wysokimi rachunkami.

Czy Warto Inwestować w Ogrzewanie Geotermalne?

Decyzja o wyborze ogrzewania geotermalnego to inwestycja długofalowa, która wymaga starannego rozważenia. Mimo wysokich kosztów początkowych, niskie koszty eksploatacji i długa żywotność systemu przekładają się na znaczące oszczędności w perspektywie wielu lat. Szczególnie opłacalne jest to rozwiązanie dla nowo budowanych, energooszczędnych domów.

Przed podjęciem decyzji kluczowe jest dokładne przeanalizowanie lokalnych warunków geologicznych, wykonanie profesjonalnego projektu instalacji oraz skonsultowanie się z doświadczonymi instalatorami. Właściwie zaprojektowane i wykonane ogrzewanie geotermalne może stać się niezawodnym, ekologicznym i ekonomicznym źródłem ciepła dla Twojego domu na dziesięciolecia.

W Polsce, gdzie potencjał geotermalny jest znaczny, a ceny paliw kopalnych stale rosną, ogrzewanie geotermalne staje się coraz bardziej atrakcyjną alternatywą. Jest to inwestycja w przyszłość, komfort i ekologię, która może przynieść wymierne korzyści zarówno dla domowego budżetu, jak i dla środowiska naturalnego.
