Właściwe funkcjonowanie silnika samochodowego zależy od precyzji wykonania i stanu technicznego jego kluczowych elementów. Jednym z takich elementów, wymagających szczególnej uwagi podczas remontu lub diagnostyki, jest głowica silnika. Kluczowe dla jej prawidłowego działania jest zachowanie płaskości powierzchni, która styka się z blokiem silnika, a w szczególności z uszczelką pod głowicą. Sprawdzenie stanu tej powierzchni, czyli tzw. "gładzi głowicy", jest zadaniem o fundamentalnym znaczeniu, które pozwala uniknąć wielu problemów, takich jak wycieki płynów, przedmuchy czy utrata kompresji.
Co to jest Gładź Głowicy i Dlaczego Jest Ważna?

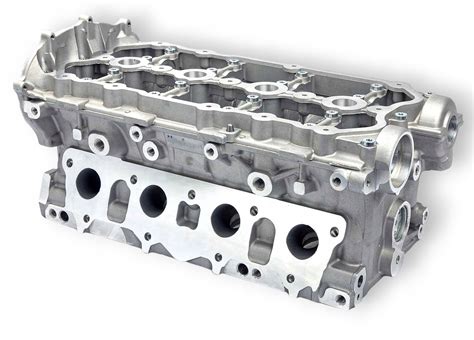

Gładź głowicy to precyzyjnie obrobiona, płaska powierzchnia na dolnej części głowicy silnika, która bezpośrednio przylega do bloku silnika poprzez uszczelkę pod głowicę. Jej głównym zadaniem jest zapewnienie idealnej szczelności między komorami spalania, kanałami olejowymi i kanałami układu chłodzenia.
Niewłaściwy stan gładzi głowicy, wynikający na przykład z przegrzania silnika, może prowadzić do:
- Wycieków płynów: Olej lub płyn chłodniczy mogą przedostawać się na zewnątrz silnika lub do komór spalania.
- Przedmuchów: Gazy spalinowe mogą przedostawać się do układu chłodzenia lub smarowania, co prowadzi do wzrostu ciśnienia i przegrzewania.
- Mieszania się płynów: Olej może przedostać się do płynu chłodniczego, tworząc charakterystyczną "emulsję", lub płyn chłodniczy do oleju, prowadząc do jego degradacji i uszkodzenia panewek.
- Utraty kompresji: Nieszczelność między głowicą a blokiem silnika powoduje spadek ciśnienia w cylindrach, co skutkuje utratą mocy i nierówną pracą silnika.
Jakie Są Objawy Problemu z Gładzią Głowicy?
Istnieje szereg symptomów, które mogą wskazywać na problemy z gładzią głowicy lub samą uszczelką pod głowicą. Warto zwrócić na nie uwagę, aby w porę zareagować:
- Białe "mydlane" spaliny: Świadczą o przedostawaniu się płynu chłodniczego do komory spalania.
- Wysokie ciśnienie w układzie chłodzenia: Może objawiać się "gotowaniem się" płynu, wypychaniem go z układu lub spuchnięciem węży.
- Ubywający płyn chłodniczy bez widocznych zewnętrznych wycieków: Sugeruje, że płyn przedostaje się do komory spalania lub do oleju.
- Obecność oleju w płynie chłodniczym: Tworzy się charakterystyczna "masło maślane" lub emulsja w zbiorniczku wyrównawczym.
- Obecność płynu chłodniczego w oleju: Powoduje zmianę barwy oleju na mleczno-białą.
- Nierówna praca silnika, zwłaszcza na zimno: Może być spowodowana utratą kompresji w jednym lub kilku cylindrach.
- Spadek mocy silnika: Bezpośredni skutek utraty kompresji.

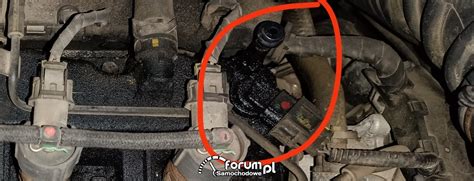

W jednym z przypadków użytkownik zgłosił wyciek oleju w okolicach przeciwległych krańcowych śrub głowicy po stronie kolektora, co sugerowało problem z dociskiem uszczelki w tym rejonie. W innym przykładzie, po wymianie głowicy w Renault Trafic 1,9D F8Q, pojawił się wyciek oleju spod uszczelki, co rodziło pytania o dalsze dokręcanie głowicy.
Metody Sprawdzania Gładzi Głowicy
Istnieje kilka metod weryfikacji stanu gładzi głowicy, od prostych oględzin po precyzyjne pomiary warsztatowe.
1. Oględziny Wizualne
Po zdemontowaniu głowicy, pierwszym krokiem jest dokładne obejrzenie jej dolnej powierzchni. Należy zwrócić uwagę na:
- Ślady po uszczelce: Widoczne odciski starej uszczelki są normalnym zjawiskiem i niekoniecznie oznaczają problem. Ważne, aby powierzchnia między tymi odciskami była gładka i czysta.
- Rysy i wżery: Głębokie rysy, ślady przegrzania (przebarwienia) lub wżery świadczą o uszkodzeniu powierzchni.
- Pęknięcia: W skrajnych przypadkach głowica może być pęknięta, co jest najpoważniejszą usterką.
W przypadku silnika Hondy CR125, po zdjęciu głowicy, w cylindrze nie stwierdzono ubytków, pęknięć ani rys odczuwalnych pod palcem, co sugerowało dobry stan gładzi cylindra.
2. Płaskość Powierzchni - Liniał i Szczelinomierz
Do precyzyjnego sprawdzenia płaskości gładzi głowicy używa się prostego zestawu narzędzi:
- Liniał sprawdzający (płaski, precyzyjnie wykonany): Kładziony na powierzchni głowicy w różnych kierunkach (wzdłuż, w poprzek, po przekątnej).
- Szczelinomierz: Używany do pomiaru ewentualnych szczelin między liniałem a powierzchnią głowicy.
Instrukcje fabryczne określają graniczne dopuszczalne odchyłki płaskości. Orientacyjnie, dla silników samochodowych, wartość ta może wynosić od 0,02 do 0,05 mm. Jeśli pomiary wykażą większe odchyłki, głowica kwalifikuje się do planowania.
3. Planowanie Głowicy - Kiedy Jest Konieczne?
Planowanie głowicy jest procesem obróbki skrawaniem, który polega na usunięciu cienkiej warstwy materiału z jej dolnej powierzchni w celu przywrócenia idealnej płaskości. Jest ono konieczne w następujących sytuacjach:
- Stwierdzone odchyłki płaskości: Gdy pomiary liniałem i szczelinomierzem wykażą przekroczenie dopuszczalnych wartości.
- Przegrzanie silnika: Wysoka temperatura może powodować odkształcenie głowicy.
- Uszkodzona uszczelka pod głowicą: Często jest to skutek, a nie przyczyna problemu z płaskością.
- Wymiana uszczelki po raz kolejny: Warto profilaktycznie sprawdzić i ewentualnie splanować głowicę.
W jednym z przypadków, po zdjęciu głowicy, stwierdzono, że widać odcisk starej uszczelki. Choć powierzchnia była równa, sugerowano, że planowanie głowicy jest dobrym rozwiązaniem dla pewności, zwłaszcza że koszt nie jest duży, a przy okazji można sprawdzić zawory i ich szczelność.
4. Sprawdzanie Szczelności Zaworów
Szczelność zaworów jest równie istotna dla prawidłowej pracy silnika. Można ją sprawdzić, zalewając komory spalania (po zdemontowaniu głowicy i wałka rozrządu) naftą lub benzyną i obserwując, czy płyn nie przedostaje się do kanałów dolotowych lub wydechowych. W jednym z wątków użytkownik potwierdził, że test naftą potwierdził, iż pierścienie są w porządku, a po zlaniu nafty na tłoki, ciecz nie uciekała. Zaleca się jednak sprawdzać szczelność zaworów poprzez oględziny gniazd zaworowych i samych zaworów pod kątem uszkodzeń.
Inne Elementy Wymagające Sprawdzenia Przy Wymianie Uszczelki Pod Głowicą
Wymiana uszczelki pod głowicą to operacja, która często wiąże się z koniecznością sprawdzenia i ewentualnej wymiany innych elementów silnika.
Blok Silnika
Podobnie jak głowica, blok silnika również powinien mieć idealnie płaską powierzchnię styku z uszczelką. W przypadku jego odkształcenia, konieczne może być jego planowanie lub wymiana tulei cylindrowych. Zużycie gładzi cylindrów mierzy się średnicówką czujnikową, a dopuszczalne zużycie (owalność i stożkowatość) wynosi orientacyjnie 0,06-0,2 mm. W przypadku przekroczenia tej wartości, blok kwalifikuje się do naprawy lub wymiany tulei.
Śruby Głowicy
Śruby mocujące głowicę ulegają rozciągnięciu podczas dokręcania i pracy silnika. Z tego powodu, przy każdej wymianie uszczelki pod głowicą, zaleca się stosowanie nowych śrub. W instrukcjach dotyczących dokręcania głowicy w niektórych silnikach, pojawia się konieczność dodatkowego dokręcenia o 120° po rozgrzaniu silnika. Inne instrukcje tego nie przewidują. W przypadku silnika, który po wymianie głowicy przejechał 200 km, użytkownik rozważał ponowne dokręcenie śrub o 15 stopni na zimnym silniku.
Korbowody
Każdy korbowód należy sprawdzić pod względem zgięć i skręceń, które objawiają się nierównoległością osi główki i łba korbowodu. Nierównoległość ta może prowadzić do hałaśliwej pracy układu korbowego, nierównomiernego zużycia gładzi cylindra i tłoka, a także do wybijania panewek. Sprawdzenie polega na umieszczeniu łba korbowodu na czopie rozprężnym przyrządu i opieraniu pryzm przymiaru na sworzniu tłokowym. Miarą skręcenia lub zgięcia są szczeliny między nóżkami przymiaru a płytą przyrządu, mierzone szczelinomierzem.
Tulejka Główki Korbowodu i Łeb Korbowodu
Stan tulejki główki korbowodu oraz powierzchni wewnętrznej łba korbowodu również wymaga weryfikacji. Polega to na pomiarze ich średnicy, owalności i stożkowatości oraz porównaniu z wymiarami katalogowymi. Należy zwrócić uwagę na dokładność przylegania tulejki do otworu w główce.
Wał Rozrządu

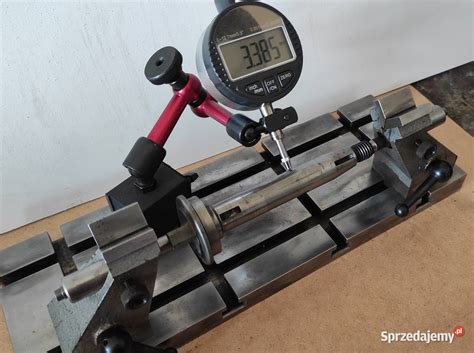

Przy weryfikacji wału rozrządu mierzy się mikrometrem średnice jego czopów, a następnie sprawdza zużycie krzywek i ugięcie wału za pomocą czujnika. Nieprostoliniowość osi wałka można usunąć przez prostowanie, jednak istnieje obawa pęknięcia wałka. Dokładnej oceny zużycia krzywek można dokonać jedynie za pomocą specjalistycznych urządzeń. Sprawdzanie zgrubne polega na oględzinach powierzchni roboczych krzywek, które powinny być gładkie, bez ubytków, rys i odkształceń. Pomiar wzniosu krzywek za pomocą czujnika może być wskaźnikiem zużycia.
Prowadnice i Popychacze
W większości przypadków prowadnice i popychacze nie podlegają naprawie. Jeśli stwierdzi się zużycie przekraczające wartości dopuszczalne, należy je wymienić. Dopuszczalne luzy zaworu w prowadnicy oraz popychacza w jego prowadnicy wynoszą 0,10 mm.
Zawory
Zużyciu ulegają przylgnie zaworów i gniazd zaworowych, powierzchnie walcowe trzonków oraz stopki zaworów. Zawory sprawdza się przez oględziny zewnętrzne, szukając odkształceń, pęknięć i wżerów. Zużycie trzonka sprawdza się mikrometrem, a jego bicie czujnikiem po umieszczeniu zaworu w pryzmach.
Sprężyny Zaworowe
Sprężyny zaworowe poddaje się oględzinom, sprawdzając, czy nie mają skaz i pęknięć oraz czy zachodzi prostopadłość ich czół do osi. Istotne jest także sprawdzenie prawidłowości charakterystyki sprężyny, czyli wyznaczenie wartości jej ugięcia pod określonym obciążeniem.
Procedura Wymiany Uszczelki Pod Głowicą - Krok po Kroku
- Demontaż: Zdemontuj wszystkie elementy utrudniające dostęp do głowicy (np. kolektory, przewody, osłony).
- Odkręcanie głowicy: Odkręcaj śruby głowicy w kolejności odwrotnej do momentu ich dokręcania, zgodnie z instrukcją serwisową.
- Usunięcie głowicy: Ostrożnie zdejmij głowicę z bloku silnika.
- Czyszczenie powierzchni: Dokładnie oczyść powierzchnię bloku silnika i głowicy z pozostałości starej uszczelki oraz nagaru. Użyj odpowiednich narzędzi, unikając zarysowania powierzchni.
- Weryfikacja płaskości: Sprawdź płaskość gładzi głowicy za pomocą liniału i szczelinomierza. W razie potrzeby zleć planowanie głowicy. Sprawdź również płaskość bloku silnika.
- Kontrola innych elementów: Sprawdź stan zaworów, prowadnic, popychaczy, wału rozrządu, korbowodów i innych elementów silnika.
- Montaż nowej uszczelki: Nałóż nową, odpowiednio dobraną uszczelkę pod głowicę. Upewnij się, że jest ona prawidłowo zorientowana (niektóre uszczelki mają oznaczenie "UP" wskazujące górną stronę).
- Montaż głowicy: Ostrożnie osadź głowicę na bloku silnika.

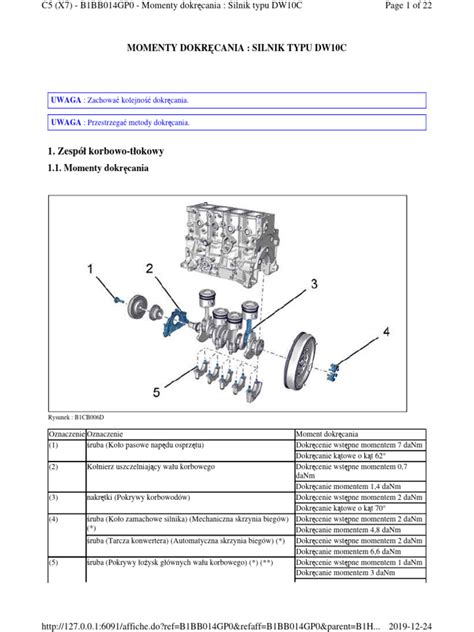

- Dokręcanie śrub głowicy: Dokręcaj nowe śruby głowicy kluczem dynamometrycznym, w kolejności określonej przez producenta silnika, etapami, osiągając docelowy moment obrotowy. W niektórych przypadkach może być wymagane dodatkowe dokręcenie kątowe.
- Montaż pozostałych elementów: Zamontuj wszystkie zdemontowane wcześniej części.
- Uzupełnianie płynów: Uzupełnij płyn chłodniczy i olej silnikowy.
- Uruchomienie silnika: Uruchom silnik i obserwuj jego pracę. Sprawdź, czy nie ma wycieków ani niepokojących objawów.
Jak TANIO I SAMEMU wymienić USZCZELKĘ POD GŁOWICĄ ???
Podsumowanie
Sprawdzenie gładzi głowicy i innych kluczowych elementów silnika jest niezbędne dla zapewnienia jego długotrwałej i bezawaryjnej pracy. Choć proces ten może wydawać się skomplikowany, odpowiednie narzędzia, wiedza i staranność pozwalają na wykonanie go we własnym zakresie lub zlecenie profesjonalnemu serwisowi. Pamiętaj, że zaniedbanie tego etapu może prowadzić do poważnych i kosztownych uszkodzeń silnika. W przypadku wątpliwości, zawsze warto skonsultować się z doświadczonym mechanikiem.
