Jak Robot Pokazuje Zbrojenie w Płytach i Ścianach: Szczegóły Techniczne i Nowoczesne Rozwiązania

Płyty żelbetowe stanowią fundamentalny element konstrukcyjny w nowoczesnym budownictwie, znajdując zastosowanie w stropach budynków mieszkalnych, biurowych, usługowych, użyteczności publicznej oraz przemysłowych. Ich projektowanie i wykonanie wymaga precyzyjnego podejścia do kwestii zbrojenia, które zapewnia nośność i trwałość konstrukcji. W ostatnich latach obserwuje się dynamiczny rozwój technologii, który wpływa również na sposób nanoszenia i wizualizacji zbrojenia, w tym z wykorzystaniem zaawansowanych narzędzi cyfrowych i automatyzacji.

Podstawy Projektowania Zbrojenia Płyt

Układ konstrukcyjny płyty, jej żeber i podciągów jest ściśle powiązany z siatką funkcjonalną słupów oraz wymogami architektonicznymi, takimi jak potrzeba uzyskania płaskiej powierzchni stropu bez widocznych żeber. Kluczowym aspektem jest optymalizacja konstrukcyjna, obejmująca prawidłowy dobór parametrów takich jak grubość płyty, wysokość belek oraz ilość i rozmieszczenie zbrojenia.

Wymogi konstrukcyjne dla płyt żelbetowych są analogiczne do tych stawianych belkom żelbetowym. Współcześnie coraz większą popularność zdobywają płyty fibrobetonowe, czyli beton zbrojony włóknem rozproszonym, stosowane zwłaszcza w konstrukcjach układanych na podłożu odkształcalnym, jak fundamenty czy płyty drogowe. Projektowanie płyt z fibrobetonu różni się od tradycyjnych płyt zbrojonych prętami stalowymi i wymaga stosowania odmiennych metod obliczeniowych.

Istotnym trendem jest odchodzenie od monolitycznych konstrukcji żelbetowych na rzecz rozwiązań prefabrykowanych. W tej kategorii znaczące miejsce zajmują "półprefabrykowane" płyty zespolone typu Filigran, a także w pełni prefabrykowane płyty strunobetonowe.

Rodzaje Zbrojenia i Sposoby jego Obrazowania

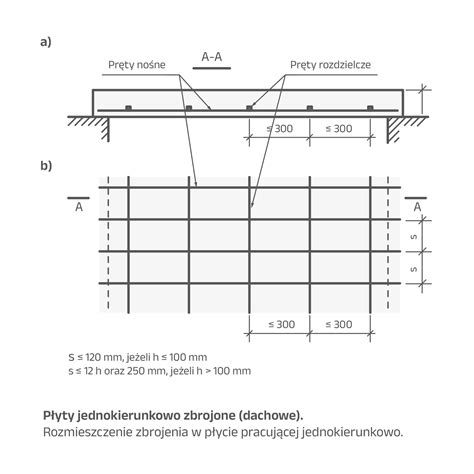

W zależności od sposobu rozkładu zbrojenia, wyróżnia się płyty jednokierunkowo i dwukierunkowo (krzyżowo) zbrojone. Dobór układu zbrojenia zależy od kształtu płyty. W przypadku, gdy stosunek długości dłuższego boku do krótszego ($lx \ge 2 \cdot ly$) jest znaczący, stosuje się zbrojenie jednokierunkowe, równoległe do boku krótszego.

Tradycyjnie, rysunki techniczne przedstawiające zbrojenie stosują różne metody wizualizacji, w tym kody kształtów prętów oraz bezpośrednie pokazanie figur zbrojeniowych. Jednakże, aby zwiększyć czytelność i unifikację rysunków żelbetowych, zaleca się stosowanie europejskiego systemu kodów kształtów. System ten, poprzez standaryzację, ułatwia identyfikację i typizację prętów zbrojeniowych. W praktyce, unikanie powtarzania tych samych informacji na rysunku jest kluczowe dla przejrzystości.

Długość płyty rozpiętej nad pomieszczeniem w świetle murów ($lś$) wyznacza się analogicznie do belek żelbetowych. W przypadku płyt, kluczowe jest określenie współczynnika długości efektywnej "s", który zależy od geometrii płyty i sposobu jej podparcia. Dla płyty prostokątnej swobodnie podpartej na obwodzie, jako wzorzec przyjmuje się płytę o bardzo długim boku ($lx/l_y = \infty$). Dla płyt o innych stosunkach boków, współczynniki te są zestawiane w tabelach. Na przykład, dla płyty kwadratowej współczynnik ten wynosi około 0,712, a dla płyt o stosunku boków większym od 3, zbliża się do 1,0. W przypadku płyt wieloprzęsłowych, podpartych punktowo na słupach, stosuje się odrębne tabele ze współczynnikami długości efektywnej.

Grubość płyty ($h$) często ustala się wstępnie na podstawie jej długości efektywnej, przyjmując ją jako ułamek tej długości.

Minimalne Zbrojenie i Specyficzne Wymagania

Minimalny stopień zbrojenia jest wymagany we wszystkich strefach płyty, które nie są stale ściskane. Wynika on z warunku kruchego pękania betonu lub zarysowania i jest analogiczny do wymogów dla belek. Pierwszym krokiem w projektowaniu jest ustalenie minimalnej siatki zbrojenia na podstawie tablic zawierających wytyczne do doboru podstawowej siatki dla najczęściej stosowanych gatunków betonu i stali. Określa się wymaganą liczbę prętów zbrojeniowych na 1 metr szerokości płyty dla danej średnicy i pola przekroju pojedynczego pręta.

Szczególną uwagę należy zwrócić na zbrojenie krawędzi płyt. W przypadku krawędzi swobodnych, stosuje się wkładki w kształcie litery "U". Krawędzie zakończone wieńcem wymagają dodatkowego dozbrojenia, uwzględniającego zmianę sztywności i ewentualne skręcanie płyty. W strefach tych należy zapewnić doprowadzenie odpowiedniej ilości zbrojenia przęsłowego, zarówno dolnego, jak i górnego, z odpowiednim zakotwieniem.

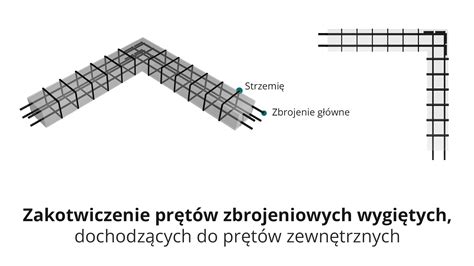

Naroża płyty są kolejnym newralgicznym obszarem, wymagającym zbrojenia zarówno od góry, jak i od dołu. Wynika to ze zjawiska skręcania naroży, które generuje dodatkowe naprężenia. Zaleca się stosowanie zbrojenia w postaci kilku ukośnych prętów w narożach, na odpowiedniej długości, zbrojenia głównego.

Zbrojenie na Ścinanie i Przebicie

W typowych rozwiązaniach płyt żelbetowych, poza obszarami poddanymi ścinaniu przez przebicie, zazwyczaj nie stosuje się zbrojenia na ścinanie. Dobór grubości płyty ma na celu zapewnienie, że nośność betonu na ścinanie jest wystarczająca. Jednakże, nad podporami lub w miejscach występowania znacznych sił skupionych, może pojawić się mechanizm ścinania przez przebicie. W takich sytuacjach konieczne jest dodatkowe zbrojenie płyty, zgodnie z wytycznymi dotyczącymi przebicia płyty żelbetowej. Obliczenia naprężeń od sił przebijających oraz położenie krytycznego obwodu kontrolnego są szczegółowo opisane w odpowiednich normach i publikacjach.

Wymagania Pożarowe i Otulenie Betonu

Minimalne grubości płyt oraz wymagane otulenie betonu są często limitowane ze względu na przepisy przeciwpożarowe. Te wymogi mogą mieć decydujący wpływ na ostateczne parametry konstrukcyjne. Podane wartości grubości i otulenia pozwalają na spełnienie wymagań dotyczących wytrzymałości (R), dymoszczelności (E) oraz izolacyjności cieplnej bez konieczności przeprowadzania szczegółowych obliczeń.

Wpływ Otworów na Zbrojenie Płyt

Obecność otworów w płytach, takich jak otwory okienne, drzwiowe czy technologiczne, znacząco wpływa na rozkład naprężeń i wymaga odpowiedniego zbrojenia. Analiza wpływu otworów na zbrojenie płyty, przeprowadzona na przykładzie płyty prostokątnej z centralnym otworem kołowym, pokazuje, że średnica otworu ma stosunkowo niewielkie znaczenie dla ogólnego rozkładu zbrojenia. Kluczowe jest jednak odpowiednie zbrojenie wokół krawędzi otworu.

W przypadku otworów kwadratowych, różnice w mapie naprężeń w porównaniu do otworów okrągłych są niewielkie. Zaleca się stosowanie zbrojenia wokół otworu, a w przypadku otworów o ostrych narożach, dodatkowe zbrojenie ukośne w każdym narożu. Szczególnie newralgiczne sytuacje powstają, gdy słupek znajduje się w pobliżu otworu, zwiększając ryzyko ścinania płyty przez przebicie.

Współczesne metody obliczeniowe, uwzględniające otwory w modelu płyty, zapewniają kompleksowe zbrojenie, co może eliminować potrzebę stosowania tradycyjnych, nadmiernych rozwiązań zbrojeniowych wokół otworów. Niemniej jednak, klasyczne układy dozbrojenia mogą stanowić punkt odniesienia.

Stropy typu Filigran - Połączenie Prefabrykacji i Monolitu

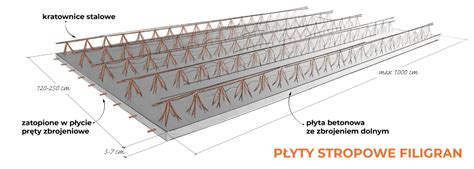

Stropy typu Filigran, będące innowacyjnym rozwiązaniem w budownictwie, łączą cechy prefabrykacji z monolitycznym wykonaniem nadbetonu. Ich koncepcja opiera się na trójpasowych kratownicach, które po zabetonowaniu dolnych pasów w betonie tworzą integralną część płyty.

Kluczowym aspektem projektowania stropów Filigran jest rozróżnienie stanu montażu i stanu eksploatacji. Kratownica i zbrojenie prefabrykatu są projektowane z myślą o stanie montażu, ale pełnią również funkcję wzmacniającą w fazie eksploatacji. W stanie montażu, płyta i kratownice pracują w innym schemacie statycznym niż w fazie eksploatacji. Nośność kratownicy w fazie montażu często determinuje wyboczenie pasa górnego.

Producenci płyt Filigran dostarczają tabele z rozwiązaniami konstrukcyjnymi, a dobór konkretnego typu płyty wraz z kratownicami pozostaje w ich kompetencji. Narzędzia do wymiarowania płyt Filigran są powszechnie dostępne, w tym specjalistyczne oprogramowanie.

Projektowanie stropów zespolonych Filigran może być realizowane metodą elementów skończonych, uwzględniając zarówno stan liniowy, jak i zespolenie z nadbetonem. Kluczowe jest zastosowanie tej samej klasy betonu dla prefabrykatu i nadbetonu oraz zaprojektowanie połączenia zapewniającego przeniesienie sił rozwarstwiających.

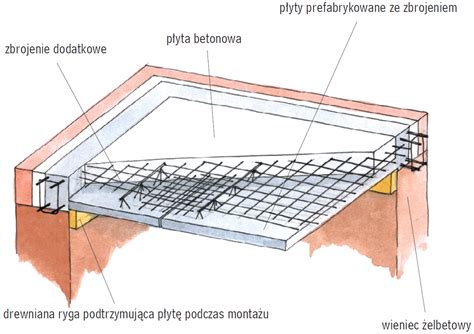

Ważne jest prawidłowe ułożenie zbrojenia, z zachowaniem odpowiednich odległości między prętami, aby zapewnić właściwe zespolenie i uniknąć skręcania naroży prefabrykatu. Przykład zbrojenia stropu na płycie Filigran pokazuje szczegółowe rozwiązania dotyczące układu zbrojenia i zespolenia płyty z podciągiem.

Otulina dolna, znajdująca się pod płytą Filigran, jest dobierana indywidualnie, z uwzględnieniem wymagań dotyczących otulenia zależnego od klasy ekspozycji i dopuszczalnych odchyłek wykonawczych.

Druk 3D w Konstrukcjach Żelbetowych: Rewolucja w Technologii Budowlanej

Druk 3D onsite to innowacyjna metoda wznoszenia konstrukcji z betonu zbrojonego włóknem (FRC), polegająca na bezpośrednim tworzeniu elementów nośnych na placu budowy, bez konieczności produkcji prefabrykatów. Technologia ta opiera się na zautomatyzowanym nanoszeniu mieszanki z makrowłóknami polipropylenowymi, co skraca czas prac, redukuje odpady i ogranicza emisję CO₂.

Mieszanki FRC stosowane w druku 3D zawierają precyzyjnie dobrane makrowłókna polipropylenowe lub stalowe, osiągając wysokie parametry wytrzymałościowe na ściskanie. Zastosowanie zbrojenia rozproszonego w postaci włókien pozwala na rezygnację z części tradycyjnych prętów stalowych. Makrowłókna polipropylenowe poprawiają odporność na zarysowania i zwiększają udarność, co jest szczególnie istotne w konstrukcjach infrastrukturalnych.

Kluczowe dla procesu drukowania FRC są parametry reologiczne mieszanki, jej płynność i tiksotropia, które zapewniają stabilność formy i równomierne ułożenie zbrojenia rozproszonego. Beton samozagęszczalny (SCC) o niskiej lepkości stanowi bazę dla takich mieszanek.

Projektowanie konstrukcji drukowanych w technologii 3D onsite wymaga uwzględnienia lokalnych warunków gruntowych, przewidywanych obciążeń i specyfiki materiału. Automatyczne sterowanie głowicą drukującą pozwala na precyzyjne kształtowanie geometrii i minimalizację tolerancji wymiarowych.

Jednym z wyzwań pozostaje zapewnienie ciągłości zbrojenia w stykach roboczych i miejscach łączenia sekcji konstrukcyjnych. Druk 3D FRC umożliwia wklejanie krótkich odcinków prętów stalowych lub zatapianie siatek zgrzewanych w trakcie nakładania kolejnych warstw.

Analizy kosztowe wskazują na znaczące oszczędności związane z eliminacją formowania i transportu prefabrykatów. Choć koszt początkowy sprzętu do drukowania jest wysoki, przy dużych projektach infrastrukturalnych inwestycja szybko się zwraca. Z punktu widzenia ochrony środowiska, eliminacja ciężkich deskowań i ograniczenie transportu redukuje ślad węglowy.

Spektakularne przykłady wykorzystania druku 3D obejmują budowę mostów pieszo-rowerowych oraz eksperymentalne konstrukcje łukowe. Mimo oczywistych zalet, wyzwaniem pozostaje standaryzacja procedur i wypracowanie spójnych metod badań kontrolnych.

Druk 3D onsite z użyciem betonu FRC zmienia paradygmat budownictwa inżynieryjnego, umożliwiając rezygnację z kosztownych szalunków, optymalizację zużycia materiałów i znaczącą redukcję emisji CO₂.

Narzędzia Cyfrowe we Współczesnym Projektowaniu

Nowoczesne oprogramowanie budowlane, takie jak nakładki na popularne programy CAD, oferuje zaawansowane narzędzia do projektowania i wizualizacji zbrojenia płyt i ścian. Umożliwiają one m.in.:

• Generowanie i wstawianie dowolnych przekrojów belek i słupów na podstawie wprowadzonych parametrów.
• Określanie rodzaju i typu strzemion, a także indywidualne definiowanie sekcji prętów zbrojeniowych.
• Automatyczne rysowanie i opisywanie prętów zbrojeniowych, uwzględniając specyficzne wymagania normowe.
• Wykonywanie zbrojenia otworów okiennych i drzwiowych, z możliwością wyboru sposobu rozkładu strzemion.
• Generowanie tabel zbrojeniowych i ich precyzyjne umieszczanie na rysunku.
• Zapisywanie i wczytywanie ustawień parametrów, co ułatwia powtarzalność projektów.
• Eksportowanie wyników do schowka Windows, co umożliwia dalsze przetwarzanie w innych programach.
• Tworzenie rysunków roboczych stropów typu Filigran, w tym szczegółów zespolenia z elementami konstrukcyjnymi.

Wskaźnik zbrojenia, określający średnie zużycie stali zbrojeniowej na jednostkę objętości betonu [kg/m³], jest istotnym parametrem ekonomicznym. Niższy wskaźnik świadczy o bardziej ekonomicznym zużyciu materiału, choć nie powinien być jedynym kryterium oceny. Złożoność projektu, czas realizacji i ryzyko błędów wykonawczych również mają znaczący wpływ na opłacalność rozwiązania konstrukcyjnego.

Automatyzacja procesów projektowych i wykonawczych, w tym wykorzystanie druku 3D i zaawansowanego oprogramowania, stanowi przyszłość budownictwa, oferując zwiększoną precyzję, efektywność i zrównoważony rozwój.
