Jak Podłączyć Bojler: Kompleksowy Przewodnik po Bezpiecznej Instalacji

Posiadanie stałego dostępu do ciepłej wody jest podstawowym komfortem współczesnego życia. Bojler, czyli podgrzewacz wody, stanowi serce domowej instalacji wodnej, zapewniając ciepło w kranach, pod prysznicem czy w systemach grzewczych. Chociaż samodzielne podłączenie bojlera jest możliwe, wymaga ono precyzji, świadomości zasad bezpieczeństwa oraz znajomości podstaw instalacji hydraulicznej i elektrycznej. Zaniedbanie któregokolwiek z tych aspektów może prowadzić do awarii, a co gorsza, stworzyć realne zagrożenie dla użytkowników. Ten szczegółowy przewodnik poprowadzi Cię przez cały proces, od wyboru odpowiedniego typu bojlera, przez przygotowanie niezbędnych narzędzi i materiałów, aż po szczegółowe instrukcje montażu i procedury bezpieczeństwa, mające na celu zapewnienie prawidłowego i bezpiecznego działania urządzenia.

Rodzaje Bojlerów i Ich Specyfika Instalacyjna

Zrozumienie różnic między poszczególnymi typami bojlerów jest kluczowe dla prawidłowego ich podłączenia. Bojlery różnią się budową, sposobem ogrzewania wody i przeznaczeniem, co naturalnie przekłada się na sposób ich instalacji.

• Bojler pojemnościowy (zasobnikowy) - Storage Water Heater: Posiada zbiornik, który podgrzewa wodę na zapas. Świetnie sprawdza się tam, gdzie zapotrzebowanie na ciepłą wodę jest duże, ale wymaga więcej miejsca.
• Bojler przepływowy - Tankless Water Heater: Podgrzewa wodę tylko wtedy, gdy jest potrzebna, co czyni go bardziej energooszczędnym w niektórych zastosowaniach. Wymaga jedynie dwóch przewodów wodnych: dopływu zimnej i odpływu ciepłej wody.

Dodatkowo, bojlery można rozróżnić ze względu na źródło energii:

• Bojler elektryczny (Electric Water Heater): Wykorzystuje prąd do podgrzewania wody. Wymaga odpowiedniego podłączenia do sieci elektrycznej z odpowiednimi zabezpieczeniami.
• Bojler gazowy (Gas Water Heater): Bazuje na spalaniu gazu, co często czyni go bardziej ekonomicznym rozwiązaniem, jednak jego instalacja jest bardziej skomplikowana i wymaga specjalistycznej wiedzy.

Bardziej zaawansowane konstrukcje to:

• Bojler dwupłaszczowy (Double Jacket Water Heater): Często zintegrowany z systemem centralnego ogrzewania. Wężownica w takim bojlerze wymaga podpięcia do instalacji grzewczej CO, co komplikuje sprawę, ale pozwala na wykorzystanie cieplejszej wody z ogrzewania do podgrzania wody użytkowej. Połączenia muszą być sztywne i odporne na wysokie ciśnienie.
• Bojler z wężownicą (Coil Water Heater): Podobnie jak bojler dwupłaszczowy, wykorzystuje wężownicę do podgrzewania wody. Wężownica, będąca integralną częścią bojlera, zazwyczaj jest podłączana do zewnętrznego źródła ciepła, takiego jak kocioł centralnego ogrzewania, pompa ciepła lub kolektory słoneczne. Działanie wężownicy polega na tym, że ciepło z zewnętrznego źródła jest przekazywane do wody przepływającej przez wężownicę, co powoduje jej podgrzewanie. Woda ta następnie trafia do zbiornika bojlera.

Zrozumienie specyfiki typu bojlera, który posiadasz lub zamierzasz zainstalować, jest fundamentalne dla jego prawidłowego podłączenia.

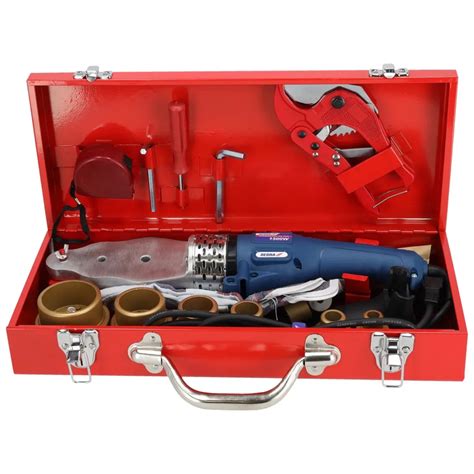

Narzędzia i Materiały Niezbędne do Montażu

Aby prawidłowo podłączyć bojler, będziesz potrzebował zestawu odpowiednich narzędzi, które ułatwią prace hydrauliczne i elektryczne.

Podstawowy zestaw narzędzi to:

• Klucz nastawny i klucz do rur (hydrauliczny) do dokręcania złączek.
• Nożyce lub narzędzia do cięcia rur.
• Wiertarka z odpowiednimi wiertłami do mocowania urządzenia na ścianie.
• Poziomica do precyzyjnego ustawienia.
• Zestaw śrubokrętów.
• Miarka do pomiarów.
• Tester napięcia - kluczowy przy podłączaniu bojlera elektrycznego, aby upewnić się, że prąd jest całkowicie odłączony.

Niezbędne materiały instalacyjne obejmują:

• Odpowiednie rury (zazwyczaj miedziane lub stalowe, w zależności od systemu).
• Złączki i kształtki (np. kolanka, trójniki) dopasowane do rodzaju rur. Mogą to być elementy lutowane, zaciskowe lub gwintowane.
• Wysokiej jakości uszczelki do połączeń hydraulicznych.
• Zawory bezpieczeństwa i odcinające - kluczowe dla bezpieczeństwa i funkcjonalności instalacji.
• Taśma teflonowa do uszczelniania połączeń gwintowanych.
• W przypadku bojlera elektrycznego: odpowiednie przewody elektryczne i kostki połączeniowe.
• Uchwyty montażowe lub wieszaki, dopasowane do wagi i gabarytów urządzenia.

Niezastąpione okażą się również instrukcja obsługi bojlera i schemat podłączenia dostarczony przez producenta - zawsze zapoznaj się z nimi przed rozpoczęciem pracy.

Bezpieczeństwo Przede Wszystkim: Kluczowe Zasady Instalacji

Zanim przystąpisz do jakichkolwiek prac, absolutnie kluczowe jest zapewnienie bezpieczeństwa. Praca z instalacją elektryczną i wodną wymaga szczególnej ostrożności, a lekceważenie zasad może mieć tragiczne konsekwencje.

1. Odłącz zasilanie elektryczne: Zanim zaczniesz cokolwiek robić, upewnij się, że obwód elektryczny zasilający bojler jest całkowicie odłączony od prądu na tablicy rozdzielczej. Użyj testera napięcia, aby potwierdzić brak napięcia. Nie ufaj wyłącznie swojej pamięci.
2. Zamknij dopływ wody: Zamknij główny zawór doprowadzający zimną wodę do instalacji, aby uniknąć niekontrolowanego wycieku podczas montażu.
3. Uziemienie: Bojler elektryczny musi być prawidłowo uziemiony. Przewód żółto-zielony (ochronny) należy solidnie podłączyć do śruby uziemiającej na bojlerze. Prawidłowe uziemienie chroni przed porażeniem prądem, nawet w przypadku awarii.
4. Osobny obwód elektryczny: Bojler, zwłaszcza o większej mocy, powinien być podłączony do osobnego obwodu elektrycznego z dedykowanym bezpiecznikiem o odpowiedniej mocy. Nie podłączaj go do zwykłego gniazdka, które może być już obciążone innymi urządzeniami.
5. Wyłącznik różnicowoprądowy (RCD): Zdecydowanie zaleca się zainstalowanie wyłącznika różnicowoprądowego w obwodzie zasilającym bojler. Chroni on przed porażeniem prądem w przypadku przebicia lub zwarcia.
6. Warunki montażu: Montuj bojler w miejscu suchym, dobrze wentylowanym i z łatwym dostępem. Unikaj montażu w pobliżu łatwopalnych materiałów. Wilgoć sprzyja korozji i może prowadzić do zwarcia.

Montaż Fizyczny i Podłączenie Hydrauliczne

Po upewnieniu się, że wszystkie środki bezpieczeństwa zostały zachowane, można przejść do fizycznego montażu i podłączenia hydraulicznego.

1. Wybór i Przygotowanie Miejsca Montażu:

• Stabilność: Bojler musi być zamocowany na stabilnej, nośnej ścianie lub specjalnym stelażu, który wytrzyma jego pełną wagę z wodą. Pełny bojler może ważyć nawet ponad 100 kg!
• Dostęp: Miejsce instalacji powinno zapewniać łatwy dostęp do sieci wodnej i elektrycznej, a także do samego urządzenia w celu ewentualnych przeglądów i konserwacji.
• Odpowiednie warunki: Unikaj montażu w miejscach narażonych na wilgoć, mróz lub bezpośrednie działanie promieni słonecznych.

2. Mocowanie Bojlera:

• Stelaż/Uchwyty: Zamocuj stelaż lub uchwyty montażowe do ściany, używając kołków i śrub odpowiednich do typu muru.
• Poziomowanie: Zamontuj bojler na uchwytach, używając poziomicy, aby zapewnić jego stabilne i wypoziomowane położenie. Nieprawidłowe wypoziomowanie może prowadzić do naprężeń w instalacji i uszkodzeń.

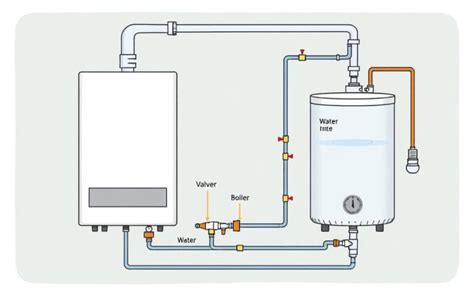

3. Podłączenie Instalacji Wodnej:

• Przygotowanie rur: Odpowietrz i przepłucz rury, aby nie wprowadzać zanieczyszczeń do urządzenia.
• Podłączenie zimnej wody: Podłącz rurę z zimną wodą do przyłącza oznaczonego na bojlerze kolorem niebieskim lub jako „wlot zimnej wody”. Zazwyczaj jest to dolne przyłącze.
• Podłączenie ciepłej wody: Podłącz rurę odprowadzającą ciepłą wodę do przyłącza oznaczonego kolorem czerwonym lub jako „wyjście ciepłej wody”. Zazwyczaj jest to górne przyłącze.
• Uszczelnienie: Używaj trwałych elementów uszczelniających, np. taśmy teflonowej lub wysokiej jakości uszczelek, aby zapobiec przeciekom. Dokładnie uszczelniaj wszystkie połączenia gwintowane.
• Zawór bezpieczeństwa: Montaż zaworu bezpieczeństwa (ciśnieniowego) jest obowiązkowy. Należy go zamontować na przyłączu zimnej wody, tuż przed bojlerem, w pozycji pionowej z wylotem skierowanym w dół. Zawór ten chroni bojler przed nadmiernym wzrostem ciśnienia wewnątrz zbiornika. Dobierz zawór o odpowiednich parametrach ciśnienia, dopasowanego do instalacji.
• Zawory odcinające: Zamontuj zawory odcinające na podejściach zimnej i ciepłej wody, co ułatwi ewentualne prace serwisowe i konserwacyjne.
• Zawór zwrotny: Warto zamontować zawór zwrotny na dopływie zimnej wody, aby zapobiec cofaniu się wody z bojlera do instalacji.

4. Napełnianie Bojlera Wodą:

• Powolne napełnianie: Po podłączeniu instalacji wodnej powoli otwórz zawór doprowadzający zimną wodę. Pozwól bojlerowi napełnić się wodą całkowicie, co pozwoli również na odpowietrzenie urządzenia i instalacji.
• Kontrola szczelności: Podczas napełniania obserwuj dokładnie każde połączenie hydrauliczne pod kątem ewentualnych przecieków. Dopiero gdy instalacja będzie szczelna, możesz przejść do kolejnego etapu.

Podłączenie Instalacji Elektrycznej (dla Bojlera Elektrycznego)

Po prawidłowym podłączeniu hydrauliki i napełnieniu bojlera wodą, można przystąpić do podłączenia elektrycznego.

• Postępuj zgodnie ze schematem: Ściśle przestrzegaj schematu producenta, który znajduje się w instrukcji obsługi.
• Oznaczenia przewodów: Zazwyczaj podłącza się:
  • Przewód żółto-zielony (ochronny/uziemienie) do śruby uziemiającej na bojlerze.
  • Przewód niebieski (neutralny) do zacisku oznaczonego literą „N”.
  • Przewód fazowy (brązowy lub czarny) do zacisku oznaczonego literą „L”.
• Połączenia trójfazowe: Jeśli bojler jest większy i wymaga zasilania trójfazowego, a instalacja jest jednofazowa, konieczna może być modernizacja instalacji. W przypadku wątpliwości, zawsze skorzystaj z pomocy wykwalifikowanego elektryka.
• Solidne połączenia: Każde połączenie elektryczne powinno być wykonane starannie i solidnie. Upewnij się, że wszystkie śruby i zaciski są dokręcone.

Podłączenie Bojlera z Wężownicą (dla Systemów CO)

W przypadku bojlerów z wężownicą, które są częścią systemu centralnego ogrzewania, proces podłączenia wymaga integracji z istniejącą instalacją grzewczą.

• Podłączenie obiegu grzewczego: Podłącz obiegi wody grzewczej z instalacji centralnego ogrzewania do odpowiednich króćców wężownicy, zgodnie ze schematem producenta. Zazwyczaj są to przyłącza umieszczone na bojlerze.
• Cyrkulacja: W przypadku bojlerów dwupłaszczowych lub z wężownicą, kluczowe jest zapewnienie prawidłowej cyrkulacji wody grzewczej przez wężownicę. Może to wymagać odpowiedniego podłączenia do pompy obiegowej lub zaworu termostatycznego.
• Szczelność połączeń: Połączenia hydrauliczne wężownicy muszą być wykonane z taką samą precyzją i dbałością o szczelność, jak pozostałe przyłącza wodne.

Weryfikacja i Pierwsze Uruchomienie

Po zakończeniu wszystkich podłączeń hydraulicznych i elektrycznych, należy przeprowadzić dokładną weryfikację i bezpieczne pierwsze uruchomienie urządzenia.

1. Ponowne sprawdzenie połączeń: Jeszcze raz dokładnie sprawdź wszystkie połączenia hydrauliczne i elektryczne. Upewnij się, że wszystkie śruby i złączki są dokręcone, a przewody elektryczne prawidłowo zabezpieczone.
2. Włączenie zasilania: Włącz zasilanie elektryczne na tablicy rozdzielczej.
3. Ustawienie temperatury: Ustaw żądaną temperaturę na termostacie bojlera.
4. Obserwacja pracy: Obserwuj pracę urządzenia. Upewnij się, że woda jest podgrzewana i nie występują żadne niepokojące objawy, takie jak wycieki, dziwne dźwięki czy anomalie w działaniu.
5. Pierwsze uruchomienie bez wody jest zabronione: Nigdy nie uruchamiaj pustego bojlera, aby uniknąć uszkodzenia elementów grzewczych (Empty Boiler Startup).

Najczęstsze Błędy Montażowe i Jak Ich Unikać

Podczas instalacji bojlerów często pojawiają się błędy wynikające z braku doświadczenia lub niewłaściwego zrozumienia montażu. Aby przeciwdziałać tym problemom, kluczowe jest zrozumienie, jak ich unikać:

• Niewłaściwy dobór miejsca instalacji: Urządzenie powinno być zainstalowane w miejscu z łatwym dostępem do sieci wodnej i elektrycznej, w przestrzeni suchej i przewiewnej. Unikaj wilgotnych i ciasnych kątów.
• Niedostateczne zabezpieczenie przewodów elektrycznych i wodnych: Używaj certyfikowanych materiałów hydraulicznych i elektrycznych. Przewody muszą być odpowiednio zabezpieczone i mocno przykręcone.
• Brak prawidłowego uziemienia: Stwarza śmiertelne ryzyko porażenia prądem. Zawsze upewnij się, że przewód ochronny jest solidnie zamocowany.
• Uruchomienie bojlera przed napełnieniem go wodą: Prowadzi do niemal natychmiastowego uszkodzenia elementów grzewczych. Zawsze napełnij bojler wodą i sprawdź szczelność przed pierwszym uruchomieniem.
• Niestabilne lub nierówne zamocowanie bojlera: Może prowadzić do naprężeń w instalacji i uszkodzeń. Upewnij się, że bojler jest stabilnie i poziomo zamocowany.
• Nieprawidłowe uszczelnianie połączeń: Skutkuje wyciekami, zawilgoceniem i rozwojem pleśni. Stosuj wysokiej jakości materiały uszczelniające i dokładnie sprawdzaj wszystkie połączenia.
• Ignorowanie zaleceń producenta: Może prowadzić do nieprawidłowego działania urządzenia i utraty gwarancji. Zawsze czytaj instrukcję obsługi.
• Zbyt mała moc bojlera: Może skutkować brakiem wystarczającej ilości ciepłej wody w okresach szczytowego zapotrzebowania.
• Zbyt duża moc bojlera: Może prowadzić do niepotrzebnie wysokich rachunków za energię elektryczną.

Konserwacja i Przeglądy Techniczne

Aby zapewnić długą i bezawaryjną pracę bojlera, niezbędne są regularne przeglądy techniczne i konserwacja.

• Kontrola szczelności: Regularnie (co najmniej raz na kwartał) kontroluj szczelność połączeń hydraulicznych i elektrycznych.
• Przegląd zaworu bezpieczeństwa: Zawór bezpieczeństwa powinien być przynajmniej raz do roku sprawdzany pod kątem prawidłowego działania.
• Kontrola anody magnezowej: Anoda magnezowa chroni wewnętrzne elementy bojlera przed korozją. Jej zużycie należy kontrolować i w razie potrzeby wymieniać (zazwyczaj co 1-2 lata, w zależności od jakości wody i intensywności użytkowania).
• Czyszczenie zbiornika: Wapń i osady mineralne gromadzące się w bojlerze potrafią ograniczyć efektywność grzania i skrócić jego żywotność. Dobrym zwyczajem jest spuszczanie części wody i przepłukiwanie bojlera raz do roku.
• Sprawdzanie grzałki i termostatu: Po instalacji i każdym sezonie grzewczym warto sprawdzić działanie grzałki i termostatu.

Kiedy Zlecić Montaż Profesjonaliście?

Chociaż podstawowe czynności związane z podłączeniem bojlera elektrycznego jednofazowego można wykonać samodzielnie, istnieją sytuacje, w których zdecydowanie zaleca się skorzystanie z usług wykwalifikowanego instalatora:

• Bojlery gazowe: Instalacja bojlerów gazowych wymaga specjalistycznej wiedzy i uprawnień.
• Bojlery o dużej mocy lub trójfazowe: Podłączenie urządzeń o wysokim poborze mocy lub wymagających zasilania trójfazowego powinno być wykonane przez elektryka z odpowiednimi kwalifikacjami.
• Skomplikowane instalacje: Jeśli Twoja instalacja wodna lub elektryczna jest niestandardowa, stara lub masz jakiekolwiek wątpliwości co do jej stanu technicznego, lepiej powierzyć montaż fachowcowi.
• Brak pewności co do własnych umiejętności: Jeśli nie czujesz się pewnie w zakresie prac hydraulicznych lub elektrycznych, nie ryzykuj. Profesjonalny montaż zapewnia zgodność z przepisami, prawidłowe działanie urządzenia i zapobiega potencjalnym problemom.

Pamiętaj, że bezpieczeństwo i prawidłowe działanie bojlera to inwestycja, która procentuje przez lata. Przemyślane przygotowanie, ścisłe przestrzeganie zasad bezpieczeństwa i instrukcji producenta to klucz do sukcesu. W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z fachowcem.
