Budowa wymarzonego domu to proces, który wymaga starannego planowania i wykonania każdego etapu z dbałością o szczegóły. Jednym z fundamentalnych elementów konstrukcji, który ma bezpośredni kontakt z gruntem, jest fundament. Od jego prawidłowego zaprojektowania i wykonania zależy stabilność, trwałość oraz komfort użytkowania całego budynku. W kontekście nowoczesnego budownictwa, dążącego do maksymalnej energooszczędności i minimalizacji strat ciepła, kluczowe znaczenie zyskuje izolacja płyty fundamentowej. Jest to inwestycja, która w dłuższej perspektywie czasowej przekłada się na realne oszczędności i bezpieczeństwo konstrukcji.
Fundament stanowi jedną z najistotniejszych części obiektu budowlanego. To właśnie na nim spoczywa ciężar całej konstrukcji obiektu, a jego głównym zadaniem jest przekazanie wszystkich obciążeń obiektu budowlanego na grunt nośny oraz zapewnienie jego odpowiedniej nośności. Wilgoć stanowi poważne zagrożenie dla każdej części budynku. Na jej szczególne działanie narażone są fundamenty budynku, które osadzone są w gruncie. W zależności od poziomu wód gruntowych konstrukcja fundamentów w większym lub mniejszym stopniu narażona jest na kontakt z wilgocią powodującą jej uszkodzenia. Nawet w przypadku niskiego poziomu wód gruntowych wykonanie warstwy hydroizolacji jest niezbędne. Narażone na wilgoć fundamenty szybciej ulegają zniszczeniu. Problem ten pojawia się nie tylko w przypadku braku hydroizolacji, ale nawet wówczas, gdy została dobrana nieodpowiednio, błędnie wykonana czy została uszkodzona. Zanim przystąpimy do budowy domu warto dowiedzieć się, jak odpowiednio zabezpieczyć nasze fundamenty zarówno przed wilgocią, wodą, a także przed ucieczką ciepła. Ważne jest, aby dobrać optymalne materiały i system hydroizolacji odpowiednio dopasowane do warunków gruntowo-wodnych, a także sposobu posadowienia obiektu oraz rodzaju i stanu podłoża. Pozwoli to na późniejsze uniknięcie dużych kosztów związanych z naprawą popełnionych błędów.
Płyta Fundamentowa - Fundament Nowoczesnego Budownictwa
Płyta fundamentowa to monolityczna żelbetowa płyta wylewana na całej powierzchni zabudowy, która jednocześnie pełni rolę fundamentu i podłogi parteru. W odróżnieniu od tradycyjnych ław fundamentowych, przenosi obciążenia budynku równomiernie na całą powierzchnię gruntu, co czyni ją idealnym rozwiązaniem na gruntach słabonośnych i terenach z wysokim poziomem wód gruntowych. Płyta fundamentowa nie jest rozwiązaniem uniwersalnym - jej wybór powinien wynikać z analizy warunków gruntowych i specyfiki projektu. Sprawdza się przede wszystkim tam, gdzie grunt jest słabonośny, niejednorodny lub silnie nawodniony, a tradycyjne ławy i stopy fundamentowe wymagałyby znacznego zagłębienia lub wzmocnienia podłoża. To również idealne rozwiązanie na terenach z wysokim poziomem wód gruntowych, gdzie płyta tworzy szczelną wannę hydroizolacyjną odcinającą budynek od wilgoci gruntowej. Warto zaznaczyć, że płyta fundamentowa wymaga starannego przygotowania projektu i badania geotechnicznego gruntu. Oszczędność na projekcie i badaniach może skutkować źle dobraną grubością płyty lub nieodpowiednim układem zbrojenia, co w skrajnych przypadkach prowadzi do pęknięć konstrukcji.
Grunt, na którym stoi budynek, nigdy nie jest całkowicie suchy. Woda opadowa, kapilarne podciąganie wilgoci oraz sezonowe wahania poziomu wód gruntowych stale oddziałują na betonową płytę od spodu i z boków. Bez skutecznej bariery hydroizolacyjnej woda wnika w strukturę betonu, inicjując korozję zbrojenia, cykle zamrażania i rozmrażania oraz stopniową degradację materiału. Nie można też pomijać aspektu termicznego. Nieizolowana termicznie płyta fundamentowa to ogromny mostek cieplny, przez który uchodzą kilowaty energii grzewczej. Aktualne Warunki Techniczne (WT 2021) narzucają dla podłóg na gruncie wymagania w zakresie współczynnika przenikania ciepła U ≤ 0,30 W/(m²·K), których nie da się spełnić bez odpowiedniej termoizolacji pod płytą.
Kompleksowa Izolacja Fundamentów: Hydroizolacja i Termoizolacja

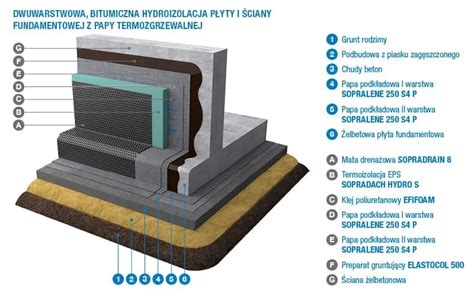

Prawidłowa izolacja termiczna i hydroizolacja współpracują ze sobą jako system. Termoizolacja (najczęściej wykonywana z płyt XPS lub EPS) chroni zarówno przed stratami ciepła, jak i stanowi mechaniczną ochronę hydroizolacji bitumicznej. Prawidłowy układ warstw pod płytą fundamentową, od gruntu ku górze, wygląda następująco: zagęszczony grunt rodzimy lub podsypka piaskowo-żwirowa (min. 15-20 cm), warstwa chudego betonu o grubości ok. 10 cm (tzw. chudziak), hydroizolacja, termoizolacja, folia PE jako ślizg, a dopiero następnie właściwa żelbetowa płyta fundamentowa. Kolejność jest obowiązkowa - każda warstwa pełni ściśle określoną funkcję i nie można ich zamieniać miejscami ani pomijać.

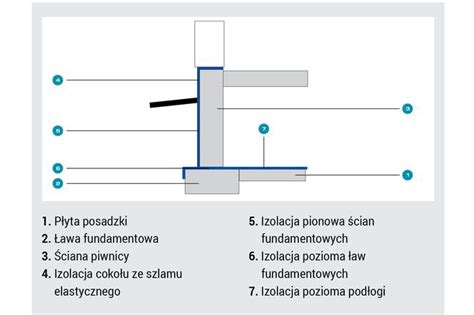

Izolacja pozioma to warstwa hydroizolacyjna układana pod płytą - na chudym betonie - chroniąca przed wodą kapilarną i gruntową wnikającą od spodu. Izolacja pionowa natomiast chroni boczne krawędzie płyty i ściany fundamentowe przed wilgocią. Obie muszą tworzyć ciągły, szczelny system - połączenie poziomej z pionową, szczególnie w narożnikach, jest newralgicznym punktem całej hydroizolacji.
W przypadku standardowych warunków gruntowych (grunt przepuszczalny, niski poziom wód) wystarczy izolacja przeciwwilgociowa - lekka powłoka bitumiczna nanoszona w dwóch lub nawet trzech warstwach. Gdy poziom wody gruntowej jest wysoki, konieczne jest wykonanie izolacji przeciwwodnej. Wtedy stosuje się materiały o wyższej odporności, np. dwukomponentowe masy poliuretanowo-bitumiczne, które tworzą trwale elastyczną membranę o bardzo wysokiej odporności mechanicznej i chemicznej.
Materiały Izolacyjne: XPS i EPS - Wybór Odpowiednich Rozwiązań
Do termoizolacji pod płytą fundamentową stosuje się płyty XPS (polistyren ekstrudowany) lub EPS (styropian). XPS jest twardszy, bardziej odporny na zawilgocenie i ma wyższą wytrzymałość na ściskanie (min. 200-300 kPa), dlatego jest preferowany w warunkach podwyższonej wilgotności gruntu. Płyty XPS posiadają bardzo dobre parametry termiczne i są dostępne w klasach wytrzymałości na ściskanie pozwalających na zastosowanie przy obciążeniach od 30 ton/m² do 70 ton/m². Przy niskim poziomie wody gruntowej płyty XPS kleimy do ściany tzw. metodą „na zakładkę” lub „mijankowo”, tzn. tak, aby zapewnić ciągłość izolacji. W przypadku domów pasywnych, gdzie wymagania dotyczą izolacyjności termicznej budynków ulegają zmianie, stosuje się materiały o lepszej izolacyjności (czyli niższej lambda) i większej grubości, nawet do 30 cm. XPS jest materiałem, który można układać w dwóch lub nawet trzech warstwach, zapewniając idealną ciągłość izolacji.
EPS, czyli styropian, jest tańszy i sprawdza się przy standardowych warunkach gruntowych. Ważne jest, aby wybrać materiały przeznaczone do kontaktu z gruntem, odporne na jego napór i zawartą w nim wilgoć. Często wybierane są płyty z polistyrenu ekspandowanego (EPS) AQUA lub HYDRO, szczególnie te z frezowanymi krawędziami umożliwiającymi układanie na zakładkę.
Zarządzanie Ciepłem: „Ciepła Płyta” vs. „Zimna Płyta”
Kolejnym istotnym aspektem jest sposób ułożenia termoizolacji względem płyty żelbetowej. Możemy wyróżnić dwa skrajne przypadki: cała termoizolacja znajduje się pod płytą lub cała termoizolacja znajduje się na płycie. Oczywiście istnieje też trzeci przypadek - rozwiązanie mieszane, które jest często stosowane w Polsce.

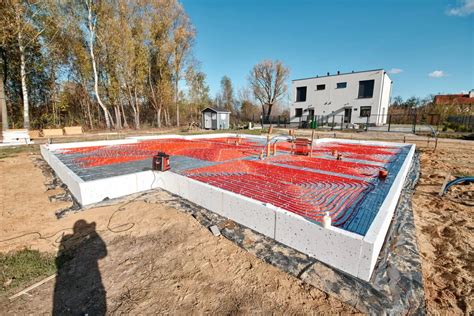

Rozwiązanie, gdzie cała termoizolacja znajduje się pod płytą żelbetową, nazywane jest potocznie „ciepłą płytą fundamentową”. W tym przypadku płyta żelbetowa wznosi się wyżej w całej konstrukcji. Takie rozwiązanie zapewnia ciągłość ocieplenia, które przechodzi od spodu budynku na jego ściany. Dzięki temu nie powstają żadne mostki termiczne, które mogłyby odprowadzać ciepło do gruntu lub powietrza wokół budynku. Jest to szczególnie korzystne, gdy chcemy zrobić płytę grzewczą, czyli płytę żelbetową z zatopionym w niej ogrzewaniem podłogowym. Wadą tego rozwiązania może być pewna trudność w ułożeniu instalacji wodno-kanalizacyjnych i grzewczych, które muszą być przewidziane na etapie wylewania płyty, a ich poprawne wyprowadzenie przez ściany fundamentowe wymaga szczególnej staranności.
Na drugim biegunie mamy konstrukcję, gdzie termoizolacja ułożona jest w całości na płycie żelbetowej. W tym przypadku mówimy o „zimnej płycie fundamentowej”. Zalety tego rozwiązania to większa swoboda w etapowaniu budowy - można wybudować stan surowy zamknięty i później spokojnie zdecydować o rozmieszczeniu ścianek działowych, ogrzewania podłogowego czy urządzeń sanitarnych. W grubości termoizolacji można swobodnie układać instalacje, co jest szczególnie wygodne dla instalacji kanalizacyjnej ze względu na większe średnice rur i konieczność zachowania spadku. Jednakże, takie rozwiązanie może prowadzić do powstawania mostków termicznych na styku płyty z gruntem i ścianami fundamentowymi, co zwiększa straty ciepła z ogrzewanych wnętrz. Odradzałbym robienia czegoś takiego w momencie, gdy budujemy dom w technologii murowanej.
Najczęściej praktykowanym i optymalnym rozwiązaniem w Polsce jest połączenie obu metod - termoizolacja stosowana jest zarówno pod płytą, jak i nad nią. Dzięki temu łączymy zalety obu rozwiązań: zachowujemy ciągłość izolacji termicznej, która jest wtedy bardziej efektywna, jednocześnie zapewniając sobie swobodę przy wykończeniu pomieszczeń i miejsce na poprowadzenie instalacji kanalizacyjnej oraz innych. Standardem jest sumaryczna grubość termoizolacji, łącznie pod i nad płytą, wynosząca około 15 do 20 centymetrów. Przekraczanie tego nie ma już dużego sensu z punktu widzenia ekonomicznego i technicznego.
Wybór Materiałów i Kluczowe Detale Wykonawcze
Wybór odpowiednich materiałów izolacyjnych jest kluczowy dla trwałości całego systemu. Oprócz płyt XPS i EPS, w hydroizolacji stosuje się różnorodne materiały, takie jak:
- Masy bitumiczne: Emulsje wodorozcieńczalne lub rozpuszczalnikowe, masy polimerowo-bitumiczne. Nanoszone w kilku warstwach, tworzą szczelną barierę.
- Papy termozgrzewalne: Dają grubszą, bardziej odporną mechanicznie membranę.
- Masy uszczelniające: Dwukomponentowe preparaty polimerowo-bitumiczne o wysokiej elastyczności, stosowane także jako kleje do płyt termoizolacyjnych.
Nawet najlepsze materiały nie pomogą, jeśli izolacja zostanie wykonana niedbale. Kluczowe jest staranne przygotowanie podłoża - oczyszczenie ścian fundamentowych ze złogów zaprawy czy betonu, aby zapewnić dobrą przyczepność kolejnych warstw. Często stosuje się gruntowanie specjalistycznymi preparatami, które tworzą warstwę szczepną. W przypadku nierównych powierzchni bloczków betonowych, pomocna może być tzw. rapówka cementowa, czyli cienka warstwa tynku wyrównująca i uszczelniająca.
Płyty XPS kleimy do ściany „mijankowo”, tzn. tak, aby kolejne warstwy były przesunięte względem siebie, co zapewnia ciągłość izolacji i zapobiega powstawaniu mostków termicznych. Po określeniu rodzaju materiału izolacyjnego, kolejnym krokiem jest dobór odpowiedniej jego grubości, która musi spełnić wymogi Warunków Technicznych. Od 1 stycznia 2021 roku, w życie weszły bardziej rygorystyczne przepisy dotyczące izolacyjności termicznej budynków. Dla podłóg na gruncie wymagana wartość współczynnika U wynosi maksymalnie 0,30 W/(m²·K). Dla domów pasywnych wymogi te są jeszcze wyższe, a współczynnik UMAX ≤ 0,20 [W/m2K].
Szczególną uwagę należy zwrócić na połączenie izolacji poziomej z pionową, które jest newralgicznym punktem całej hydroizolacji. Należy zapewnić ciągłość i szczelność systemu, szczególnie w narożnikach. W przypadku przeprowadzania rur instalacyjnych przez ściany fundamentowe lub płytę, konieczne jest poprawne zaizolowanie ich styku z murem. Są to bowiem miejsca, w których ciągła warstwa hydroizolacji fundamentu zostaje przerwana. Użycie odpowiednich rozwiązań systemowych, takich jak tuleje przepustowe czy elastyczne masy izolacyjne, zapobiegnie przenikaniu wilgoci.
Ochrona Przed Wilgocią i Gryzoniami
Wilgoć jest wrogiem numer jeden dla każdej konstrukcji budowlanej, a fundamenty są na nią szczególnie narażone. Mokry fundament to nie tylko ryzyko rozwoju pleśni i grzybów, ale także większa przewodność cieplna, co oznacza straty ciepła i wychłodzenie ścian. W starych budynkach często obserwuje się odpadającą farbę, purchle z tynku czy uszkodzenia elewacji na poziomie cokołu - często jest to wynik braku lub nieprawidłowego wykonania hydroizolacji fundamentów.
Wybór materiału izolacyjnego powinien być uzależniony od warunków gruntowo-wodnych. W przypadku niskiego poziomu wód gruntowych i gruntu przepuszczalnego wystarczy izolacja przeciwwilgociowa. Gdy poziom wody gruntowej jest wysoki, konieczna jest izolacja przeciwwodna, która musi sprostać naporowi hydrostatycznemu.
Warto również pamiętać o ochronie izolacji przed gryzoniami. Choć może to wydawać się błahym problemem, myszy czy inne gryzonie potrafią przegryźć się przez warstwy izolacyjne, tworząc w nich tunele, które mogą prowadzić do uszkodzeń strukturalnych i termicznych. Choć płyty XPS są generalnie bardziej odporne na działanie gryzoni niż styropian, problem ten może wystąpić. Sposobem na ograniczenie tego ryzyka jest zastosowanie odpowiedniej grubości izolacji, stosowanie materiałów o wyższej gęstości oraz potencjalne zastosowanie specjalnych siatek ochronnych w newralgicznych miejscach. Szczególnie problematyczne może być ułożenie izolacji pod płytą, gdzie dostęp do niej jest utrudniony.
Podsumowanie: Inwestycja w Przyszłość Domu
Prawidłowo wykonana izolacja płyty fundamentowej to nie tylko spełnienie wymogów prawnych wynikających z Warunków Technicznych, ale przede wszystkim świadoma inwestycja w trwałość, bezpieczeństwo i komfort użytkowania budynku. Zapewnia ona odseparowanie budynku od gruntu, chroniąc go przed szkodliwym działaniem wilgoci, wody gruntowej oraz minimalizując straty ciepła z ogrzewanych wnętrz. Wybór odpowiednich materiałów, precyzyjne wykonanie zgodne ze sztuką budowlaną oraz uwzględnienie specyfiki danego terenu to klucz do sukcesu. Pamiętając o tych zasadach, możemy mieć pewność, że fundamenty naszego domu będą solidną i energooszczędną bazą na lata.
