Współczesne systemy wentylacyjne, zwłaszcza te wyposażone w wodne nagrzewnice, stanowią złożoną sieć urządzeń, których prawidłowe funkcjonowanie zależy od wielu czynników. Jednym z kluczowych, a często niedocenianych aspektów, jest właściwa izolacja rurociągów zasilających te nagrzewnice. Odpowiednio zaprojektowana i zrealizowana izolacja termiczna rur nie tylko przekłada się na znaczące oszczędności energii, ale również odgrywa fundamentalną rolę w zapewnieniu stabilności pracy instalacji, ochronie przed awariami, a także bezpieczeństwie przeciwpożarowym. W niniejszym artykule przyjrzymy się bliżej znaczeniu izolacji rurociągów w centralach wentylacyjnych z nagrzewnicami wodnymi, analizując różne aspekty jej wpływu na system.
Wpływ Podłączenia Hydraulicznego na Pracę Nagrzewnicy

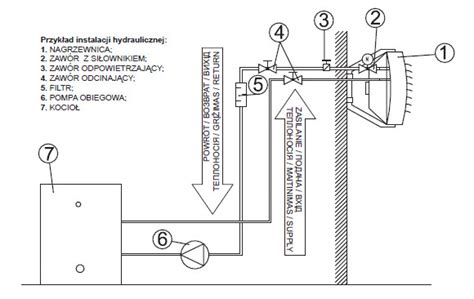

Sposób podłączenia hydraulicznego nagrzewnic wodnych w centralach wentylacyjnych ma bezpośredni wpływ na stabilność regulacji temperatury nawiewu, warunki pracy wymiennika oraz zachowanie instalacji w okresie zimowym. W dokumentacjach techniczno-ruchowych central wentylacyjnych spotyka się kilka wariantów podłączeń nagrzewnic, które, choć mają charakter poglądowy, ukazują różne koncepcje pracy hydraulicznej.
Jedno z rozwiązań zakłada pracę pompy wyłącznie w obiegu nagrzewnicy. W takim układzie zawór trójdrogowy miesza wodę zasilającą z wodą powrotną, precyzyjnie regulując temperaturę czynnika dopływającego do wymiennika ciepła. Inna koncepcja polega na umieszczeniu pompy w instalacji grzewczej, gdzie regulacja mocy nagrzewnicy odbywa się poprzez zmianę ilości wody przepływającej przez wymiennik. Dla poprawnego działania takiego układu kluczowe jest zapewnienie minimalnego przepływu przez nagrzewnicę w całym zakresie pracy.
Często stosowanym rozwiązaniem jest również hydrauliczne rozdzielenie obiegu instalacji grzewczej i obiegu nagrzewnicy. W tym przypadku położenie pompy obiegowej względem zaworu regulacyjnego decyduje o charakterze pracy nagrzewnicy wodnej, co ma istotne znaczenie dla jej efektywności i bezpieczeństwa.
Zabezpieczenie Nagrzewnic Przed Zamarzaniem - Kluczowy Problem Eksploatacyjny
Problem zabezpieczenia nagrzewnic przed uszkodzeniem w wyniku zamarznięcia wody w rurkach grzejnych jest jednym z najważniejszych problemów eksploatacyjnych w centralach wentylacyjnych i klimatyzacyjnych. Zamarznięta woda, wskutek zwiększonej objętości lodu, powoduje rozerwanie rurek, a po rozmarznięciu następuje wyciek wody z instalacji. Straty materialne z tego tytułu mogą być znaczne, wynikające zarówno z kosztów naprawy lub wymiany nagrzewnicy, zalania pomieszczeń, jak i niedotrzymania parametrów powietrza w pomieszczeniu w okresie wyłączenia centrali.
Bez nagrzewnicy, centrala w okresie zimowym - a tylko wtedy występują zamarznięcia - na pewno nie zapewni wymaganej temperatury powietrza nawiewanego. Dla przykładu, w Warszawie ujemne wartości temperatury powietrza zewnętrznego występują przeciętnie przez około 1800 godzin w roku, z czego około 300 godzin poniżej temperatury -10°C. W tym okresie istnieje realne niebezpieczeństwo zmarznięcia wody w rurkach nagrzewnicy, jeżeli nastąpi zatrzymanie obiegu wody lub znaczące obniżenie jej temperatury. Przyczyną może być awaria lub niezamierzone wyłączenie pomp obiegowych wody zasilającej nagrzewnice, awaria źródła ciepła lub zablokowanie zaworu regulacyjnego przy wymienniku c.t. w węźle ciepłowniczym. W takich przypadkach przepływające w kanale powietrze zewnętrzne o ujemnej temperaturze może spowodować zamarznięcie wody w rurkach nagrzewnicy i ich rozerwanie.
Aby temu zapobiec, stosuje się układy zabezpieczające, które są aktywne zarówno w okresie pracy, jak i postoju centrali. Wykorzystywane układy zabezpieczające stwarzają dodatkowe kłopoty eksploatacyjne i wymagają wprowadzenia stosownych zmian w algorytmach sterowania pracą nie tylko samej centrali, ale także źródeł ciepła. Jednakże, zignorowanie tego problemu może prowadzić do bardzo wysokich kosztów.
Rodzaje Układów Zabezpieczających Przed Zamarzaniem
Do zabezpieczenia przed zamarznięciem wody w rurkach nagrzewnicy stosuje się dwa główne rodzaje układów zabezpieczających:
Układ kontrolujący temperaturę powietrza za nagrzewnicą: Schemat takiego układu, popularnie nazywanego „frostem”, opiera się na termostacie. Termostat ten składa się z miedzianej rurki kapilarnej wypełnionej cieczą manometryczną (lub czynnikiem zmieniającym stan fazowy) oraz mechanicznego przekaźnika. Kapilara czujnika rozwinięta jest za nagrzewnicą, licząc od strony wlotu powietrza zewnętrznego, w taki sposób, aby obejmowała jej najniekorzystniejsze pod względem cieplnym powierzchnie. W przypadku nagrzewnic z jedną drogą przepływu, taką powierzchnię stanowią końcowe odcinki (2-3 rurki) tej drogi. W większości nagrzewnic, zwłaszcza wielorzędowych, występuje wiele dróg wodnych i wskazanie niekorzystnych pod względem cieplnym powierzchni jest bardzo trudne. Jeżeli zatem takich powierzchni nie można wskazać jednoznacznie, kapilara powinna obejmować całą powierzchnię przepływu powietrza przez nagrzewnicę. Miedziana rurka pozwala na swobodne kształtowanie kapilary wzdłuż nagrzewnicy, a dostępne długości kapilary (od 3 do 15 m) umożliwiają dobranie czujnika do każdej wielkości nagrzewnicy.
Układ chłodzenia silnika / jak działa? (Animacja 3D)
Układ kontrolujący temperaturę wody powrotnej z nagrzewnicy: Schemat tego układu jest analogiczny do układu bazującego na kontroli temperatury powietrza. Działania podejmowane przez sterownik są identyczne, a sygnałem inicjującym jest spadek temperatury wody powracającej z nagrzewnicy poniżej wartości nastawionej. Różnica polega na obudowie czujnika - jest to czujnik zanurzeniowy montowany na przewodzie wody powrotnej z nagrzewnicy. Ten sposób zabezpieczenia wymaga ciągłego przepływu wody przez nagrzewnicę oraz starannego wyboru miejsca i sposobu montażu czujnika. Może być stosowany podczas zmiany mocy nagrzewnicy przez zmianę temperatury wody zasilającej (podmieszanie wody powrotnej), jednak nie powinien być stosowany podczas dławienia przepływu. Wynika to z konieczności zapewnienia stałego przepływu wody przez nagrzewnicę dla uzyskania prawidłowych wskazań temperatury wody powrotnej. Ewentualne zamknięcie zaworu spowoduje brak przepływu wody i błędne wskazanie temperatury (mierzone będzie temperatura powietrza otaczającego, a nie wody w nagrzewnicy). Układ zabezpieczenia nie wyłączy centrali, co przy ujemnej temperaturze przepływającego powietrza spowoduje zamarznięcie wody w nagrzewnicy.
Oceniając omówione sposoby zabezpieczenia, pod względem funkcjonalności i skuteczności działania, korzystniejszy wydaje się układ wykorzystujący czujnik typu „frost”. Jest on bardziej niezawodny i mniej kłopotliwy w eksploatacji przez cały rok.
Dodatkowe Poziomy Zabezpieczeń i Sterowania
Procedura zabezpieczenia nagrzewnicy przed zamarznięciem wody nie ogranicza się tylko do wykorzystania czujników/regulatorów temperatury typu „frost” lub „STB”. Często stosuje się dodatkowy analogowy czujnik temperatury powietrza usytuowany za nagrzewnicą. W tym przypadku sterownik mierzy temperaturę powietrza za nagrzewnicą, a jej wartość ma wpływ na stopień otwarcia zaworu regulacyjnego, niezależnie od aktualnego działania obwodu regulacji temperatury powietrza nawiewanego. Zawór otwiera się przy spadku temperatury powietrza za nagrzewnicą (np. poniżej 6-8°C). Jeżeli po osiągnięciu stanu całkowitego otwarcia zaworu nie zostanie zatrzymany spadek temperatury powietrza za nagrzewnicą, wówczas nastąpi wyłączenie instalacji. W tego typu układach czujniki „frost” i „STB” stanowią zabezpieczenie drugiego stopnia.
Otwarcie zaworu regulacyjnego wskutek działania układu zabezpieczającego, „wbrew” działaniu układu regulacyjnego, prowadzi zazwyczaj do przekroczenia granicy dopuszczalnego zakresu zmian regulowanych parametrów w pomieszczeniu. Dlatego stosowanie dodatkowego czujnika analogowego może być uzasadnione w systemach klimatyzacyjnych, w których zapewnienie odpowiedniej jakości powietrza jest ważniejsze niż precyzyjne parametry mikroklimatu.
Ponadto, układy zabezpieczające nagrzewnice przed zamarznięciem często wykorzystują dodatkowy czujnik pomiaru temperatury wody gorącej zasilającej nagrzewnice. Jeżeli centrala współpracuje z indywidualnym źródłem ciepła (np. lokalna kotłownia), układ wymusza pracę kotłowni przy ujemnych temperaturach powietrza zewnętrznego niezależnie od innych czynników (np. w okresach świątecznych, weekendowych, nocnych). W okresie przejściowym (temperatura zewnętrzna 0-12°C) wymuszenie pracy kotłowni następuje z określonym wyprzedzeniem w stosunku do wymaganego czasu rozpoczęcia pracy centrali. Jeżeli czas pracy centrali nie jest określony (np. przy zdalnym jej załączaniu na żądanie), jej start jest opóźniony do momentu uzyskania temperatury wody zasilającej odpowiedniej dla danej temperatury powietrza zewnętrznego. W okresie dodatnich wartości temperatury powietrza zewnętrznego, podczas postoju centrali, kotłownia jest wyłączana, chyba że centrale klimatyzacyjne wymagają zasilania wodą gorącą przez cały rok.
Znaczenie Izolacji Termicznej Rurociągów
Właściwa izolacja rurociągów instalacyjnych to jeden ze sposobów na skuteczne obniżenie kosztów eksploatacji budynku. Odpowiednio dobrana i wykonana minimalizuje straty ponoszone zwykle z tytułu ogrzewania i chłodzenia obiektu. Zdarza się, że właściciele budynków uważają izolację termiczną rurociągów grzewczych za fanaberię, niepotrzebny wydatek. Jest to myślenie błędne. W rzeczywistości bowiem jest zupełnie odwrotnie - taka inwestycja to prosta droga do znacznych oszczędności energii cieplnej. Niższe kwoty na rachunkach za energię i paliwo do kotła wkrótce pokryją koszty poniesione z tytułu zakupu i montażu izolacji termicznej.
Poza ograniczaniem strat ciepła, izolacja rur grzewczych chroni je przed uszkodzeniami mechanicznymi oraz zmniejsza ewentualny hałas generowany przez działającą instalację. Właściciele domów jednorodzinnych zazwyczaj stosują izolację tylko tych rur grzewczych, które znajdują się poza budynkiem, gdzie straty ciepła są największe. Jest to dobry wzór dla każdego posiadacza domu, ponieważ miasta dbają o swoje (i nasze) pieniądze. Czas zatem najwyższy, byśmy również nauczyli się odpowiednio troszczyć o stan naszych kont. Rurociągi zewnętrzne to jednak nie wszystko - z równym pietyzmem powinno się dbać o odpowiednie zabezpieczenie instalacji grzewczych w piwnicy lub kotłowni.
Materiały Izolacyjne Dostępne na Rynku
Na rynku dostępnych jest kilka rodzajów izolacji termicznej rurociągów, z których każdy ma swoje specyficzne właściwości i zastosowania:
Pianka polietylenowa: Cechuje się dużym współczynnikiem dyfuzji pary wodnej, co oznacza, że jest praktycznie w stu procentach nienasiąkliwa. Materiał ten nie wypuszcza ciepłego powietrza zimą, a latem stanowi barierę chroniącą przed gorącym powietrzem. Dzięki swojej sprężystości i plastyczności doskonale układa się na rurach z zachowaniem maksymalnej precyzyjności. Dużą zaletą pianki jest również jej niewielka grubość - wystarczy 5 mm, by skutecznie zabezpieczyć izolacje znajdujące się w podłodze i ścianach. Jest odporna na wilgoć i skrajne temperatury (od -80°C do +105°C). Podstawową wadą pianki jest jej łatwopalność. Dodatkowo, jej cena, powiększona o koszt montażu, może być wyższa.
Pianka poliuretanowa: Jest odporna na temperatury z przedziału -50°C do +135°C i cechuje się dużą odpornością na chemikalia. Rozróżnia się trzy rodzaje tego typu pianki, stosowane w zależności od konkretnych potrzeb: pianka miękka krucha (do izolacji rur z wodą zimną i ciepłą oraz do centralnego ogrzewania), pianka twarda (do izolacji zasobników ciepła i podgrzewaczy wody) oraz pianka supertwarda (najodporniejsza). Wadą tego materiału jest jego sztywność i nieplastyczność, utrudniająca układanie.
Wełna mineralna i szklana: Główną zaletą tych materiałów jest ich niezwykła odporność na wysokie temperatury. Wełna mineralna wytrzymuje temperatury do 250°C, a szklana nawet do 500°C. Są to materiały niezwykle trwałe - warunki zewnętrzne nie wpływają na ich kurczliwość, topliwość, kruchość czy podatność na wchłanianie wilgoci. Szczególnie polecana jest wełna szklana ze względu na dużą plastyczność i doskonałe właściwości izolacyjne. Niestety, wełna jest materiałem podatnym na zawilgocenie, co znacząco wpływa na jej właściwości termoizolacyjne, dlatego wymaga dodatkowej ochrony przed wodą. Ponadto, jest to produkt o większej wadze niż np. pianki.
Styropian: Do zalet styropianu należy jego nienasiąkliwość - jest on praktycznie w stu procentach odporny na wodę i wilgoć. Jest również niepodatny na działanie środków biochemicznych oraz wytrzymały pod kątem znacznych obciążeń statycznych. Jego wady to stosunkowo niska odporność na wysokie temperatury (maksymalnie 80°C), łamliwość, kruchość oraz brak odporności na organiczne rozpuszczalniki obecne w klejach, farbach czy lakierach.
Wymagania i Parametry Techniczne Izolacji
Przy wyborze konkretnej izolacji należy wziąć pod uwagę takie czynniki, jak: temperatury, jakie będą oddziaływały na otulinę, materiał, z jakiego wykonano rurę, elastyczność i grubość materiału, współczynnik przenikania ciepła (λ) oraz współczynnik przenikania dyfuzyjnego pary wodnej.
Nieskomplikowane instalacje grzewcze lub odpływowe wraz z towarzyszącą im armaturą izoluje się elastyczną pianką polietylenową. Pamiętajmy, że poza samą izolacją termiczną, rolą otulin jest również ochrona rur przed bezpośrednim kontaktem z podłożem (np. zaprawą murarską). Jest to ważne, ponieważ odkształcanie się rur pod wpływem temperatur może prowadzić do pękania i sypania się tynku.
Aby izolacja cieplna rur grzewczych była skuteczna, musi składać się z dwóch warstw: otuliny (właściwej izolacji cieplnej o niskim współczynniku przenikania ciepła) oraz płaszcza ochronnego, który zabezpiecza izolację przed działaniem czynników zewnętrznych (środowisko, uszkodzenia mechaniczne itp.).
Ważne jest, aby do izolacji rur centralnego ogrzewania zastosować materiał o odpowiedniej grubości, którą określają przepisy dotyczące warunków technicznych. Szczegółowe wymagania można znaleźć w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2017 r. poz. 2285).
Izolacja Kanałów Wentylacyjnych a Straty Ciepła i Hałas

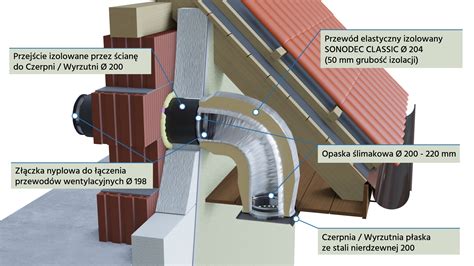

Zagadnienie izolacji dotyczy nie tylko rurociągów wodnych, ale również kanałów wentylacyjnych. Prawidłowa izolacja kanałów wentylacyjnych ma na celu zminimalizowanie strat ciepła, które powstają przy przemieszczaniu się mas powietrza. Stosowanie izolacji wynika z przepisów prawa i jest określone m.in. w Rozporządzeniu Ministra Infrastruktury „w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie” (Dz.U.08.201.1238). Zgodnie z przepisami, izolacji podlega każda instalacja wentylacyjna, która przebiega przez pomieszczenia nieogrzewane lub w inny sposób narażona jest na straty energii. Kanały wentylacyjne w nieogrzewanej części budynku powinny być ocieplone, np. płytami o współczynniku λ=0,035 i grubości 80 mm. Zaleca się jednak indywidualną ocenę warunków pracy instalacji.
Duży wpływ na grubość izolacji ma również cyrkulacja powietrza w sąsiedztwie kanału - niewielki ruch powietrza wymaga większej grubości izolacji i odwrotnie. Zastosowane izolacje powinny spełniać wymogi przepisów przeciwpożarowych i zapobiegać rozprzestrzenianiu się ognia.
Kolejnym aspektem jest współczynnik przewodzenia ciepła [W/mK]. W większości przypadków kanały wentylacyjne izoluje się wełną mineralną - skalną bądź szklaną. Wełna skalna, produkowana z bazaltu i innych surowców kamiennych, jest produktem wytrzymałym i odpornym na wysokie temperatury. Wełna szklana, wytwarzana z piasku kwarcowego i stłuczki szklanej, również posiada dobre właściwości izolacyjne i akustyczne. Oba materiały nie wykazują odporności na działanie wody, dlatego wymagają zabezpieczenia.
Izolacje kauczukowe skutecznie zabezpieczają przed kondensacją pary wodnej, mają wysoki współczynnik izolacji cieplnej oraz dobrze redukują hałas z kanałów. Są bardzo plastyczne, elastyczne i łatwe w montażu. Kanały wentylacyjne można izolować również piankami, np. spienionym polietylenem czy pianką PUR. Izolacje te dobrze wytłumiają hałasy i są odporne na działanie pary wodnej i wilgoć.
Wilgoć w lub na kanałach wentylacyjnych stanowi przyczynę degradacji kanałów, korozji, a w konsekwencji rozszczelnienia, nieestetycznego wyglądu i zmniejszonej skuteczności. Para wodna skrapla się na powierzchni kanału na skutek różnicy temperatur między powietrzem wentylacyjnym a otoczeniem. Zjawisku można zapobiec, izolując kanał tak, by temperatura na jego powierzchni była zbliżona do temperatury otoczenia. Aby izolacja spełniała swoje zadanie, należy dobrać odpowiednią grubość ścianki oraz unikać miejsc odsłoniętych - tylko izolacja szczelna i solidnie przymocowana do kanału jest w pełni skuteczna.
Produkty Specjalistyczne: ROCKWOOL 800

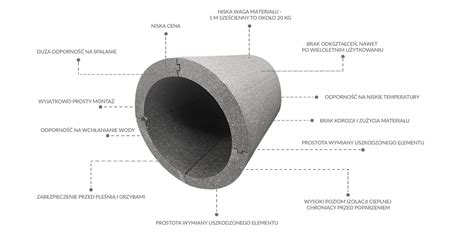

Na rynku dostępne są również specjalistyczne produkty przeznaczone do izolacji rurociągów, takie jak ROCKWOOL 800. Jest to otulina z wełny skalnej, oferowana z okładziną z folii aluminiowej wzmocnionej zbrojeniem. Folia ta wzmacnia otulinę, podnosi standard izolacji i nadaje jej estetyczny wygląd. Chroni także przed kondensacją pary wodnej. Poza skutecznym izolowaniem termicznym, otulina ta musi zabezpieczać przewody grzewcze przed rozprzestrzenianiem ognia. Jest niepalna i nie rozprzestrzenia ognia na instalacjach liniowych. Może być także stosowana jako nierozprzestrzeniające ognia pokrycie palnych rur i przewodów, umieszczonych np. na drogach ewakuacyjnych, a także w systemach przejść instalacyjnych lub innych systemach wymagających określonej odporności ogniowej.
Podsumowując, odpowiednia izolacja rurociągów zasilających nagrzewnice wodne w centralach wentylacyjnych jest procesem wielowymiarowym, obejmującym zarówno aspekty techniczne podłączeń hydraulicznych, jak i ochronę przed zjawiskami atmosferycznymi, takimi jak zamarzanie. Właściwy dobór materiałów izolacyjnych, ich montaż oraz zgodność z przepisami prawa są kluczowe dla zapewnienia efektywności energetycznej, długowieczności instalacji oraz bezpieczeństwa użytkowników.
