Instalacja i Regulacja Temperatury Ogrzewania Podłogowego w Systemach Wielopętlowych

Ogrzewanie podłogowe, cenione za komfort cieplny, energooszczędność i estetykę, stanowi coraz powszechniejsze rozwiązanie w nowoczesnych budownictwie. Jego efektywne działanie i optymalne zużycie energii zależą w dużej mierze od prawidłowej regulacji całego systemu. W poprzednich częściach naszego cyklu omówiliśmy regulację temperatury oraz zabezpieczenia dla prostych układów jednopętlowych. Teraz skupimy się na bardziej złożonych systemach wielopętlowych, które wymagają zaawansowanych rozwiązań zarówno w zakresie regulacji temperatury, jak i regulacji hydraulicznej.

Ograniczenia Systemów Jednopętlowych

Systemy ogrzewania płaszczyznowego z jedną pętlą mają naturalne ograniczenia, które uniemożliwiają ich stosowanie do ogrzewania lub wspomagania ogrzewania wielu pomieszczeń jednocześnie. W małych pomieszczeniach ograniczeniem są ściany, a w większych - dylatacje. Teoretycznie możliwe jest ogrzewanie dwóch sąsiadujących pomieszczeń przez jedną pętlę połączoną szeregowo. W takim scenariuszu jedno z pomieszczeń staje się dominujące, a jego temperatura jest regulowana przez główny czujnik. Temperatura w drugim pomieszczeniu jest wówczas wynikowa i może wymagać dodatkowego źródła ciepła sterowanego niezależnie. Kolejnym ograniczeniem jest maksymalna długość pojedynczej pętli ogrzewania podłogowego, która zazwyczaj nie powinna przekraczać 120 metrów. W przypadku dużych pomieszczeń, które wymagają dłuższych pętli, konieczne jest zastosowanie dodatkowych urządzeń grzewczych lub podział na mniejsze pętle.

Budowa Układów Wielopętlowych

W praktyce, gdy w instalacji znajduje się kilka pętli grzewczych, stosuje się zespolone układy regulacji temperatury w poszczególnych pomieszczeniach. Taki system wyposażony jest w rozdzielacze na gałęzi zasilającej i powrotnej. Każda pętla posiada indywidualne elementy sterujące mocą grzewczą.

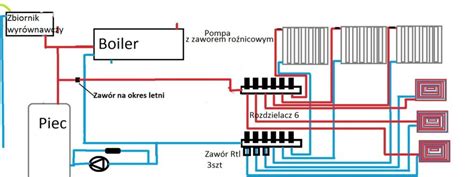

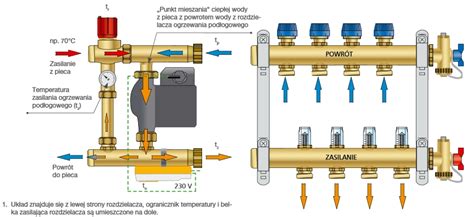

Na rysunku 1 i 2 przedstawiono schemat układu regulacji ogrzewania podłogowego z kilkoma pętlami. Elementy oznaczone numerami 1-4 pełnią funkcję ochrony przed przekroczeniem dopuszczalnej temperatury i stanowią moduł napędowy cyrkulacji czynnika grzewczego. Elementy 7-12 to układy bieżącej regulacji temperatury w poszczególnych pomieszczeniach. Ważnym elementem jest zawór nadmiarowo-upustowy (8), który zabezpiecza pompę przed tzw. suchobiegiem. Zawór ten otwiera się automatycznie, gdy wszystkie wkładki termostatyczne w rozdzielaczu (7) zostaną zamknięte, co zwiększa różnicę ciśnień w układzie. Zapewnia to minimalny przepływ czynnika przez pompę obiegową (5).

Temperatura Zasilania a Opór Cieplny Grzejników

Projektowanie układów ochrony przed przegrzaniem dla wielu grzejników narzuca pewne ograniczenia w doborze samych grzejników. Temperatura zasilania zadawana na głowicy termostatycznej z czujnikiem przylgowym (1) musi być dopasowana do grzejnika o największym oporze cieplnym lub zabudowanego w pomieszczeniu o najwyższych stratach ciepła. Temperatura ustawiona na głowicy nie może przekraczać maksymalnej temperatury zasilania dla żadnego z grzejników.

W przypadku jednego grzejnika istnieje możliwość uzyskania wymaganej wydajności przy różnych temperaturach zasilania, poprzez odpowiednie dopasowanie rozstawu rur. W systemach wielopętlowych temperatura zasilania musi być dostosowana do grzejnika wymagającego najwyższej temperatury. Nadwyżka mocy cieplnej pozostałych grzejników jest korygowana przez zwiększenie rozstawu rur. Największe wyzwania pojawiają się, gdy z jednego układu zasilane są grzejniki o znacznym zróżnicowaniu oporu cieplnego, np. z wykończeniem ceramicznym i drewnopodobnym. W takich przypadkach często dobiera się temperaturę czynnika dla grzejników drewnopodobnych, a nadwyżkę mocy grzejników ceramicznych kompensuje się zwiększonym rozstawem rur. Grzejniki podłogowe z wykończeniem drewnopodobnym będą miały długie pętle o dużym oporze hydraulicznym, podczas gdy grzejniki ceramiczne - krótkie pętle o małym oporze hydraulicznym.

Jeden Regulator do Kilku Siłowników

Gdy w pomieszczeniu znajduje się więcej niż jeden grzejnik, konieczne jest zastosowanie jednego regulatora pomieszczeniowego (12) do sterowania kilkoma siłownikami (11). Użycie oddzielnych sterowników mogłoby prowadzić do ich przeciwstawnego działania. Jeśli jeden z regulatorów, z powodu błędów montażu, wpływu urządzeń RTV lub stratyfikacji temperaturowej, odnotuje niższą temperaturę niż zadaną, wysłałby sygnał do otwarcia zaworu, zwiększając przepływ czynnika i moc grzewczą. W tym samym czasie czujnik w drugim regulatorze odebrałby informację o wyższej temperaturze.

Wyposażenie Belek Rozdzielacza

Belki rozdzielacza mogą być wyposażone w różnorodne elementy. W przedstawionym układzie dla górnej belki zasilającej (7) znajdują się zawory regulacyjne, na których można zamontować np. siłowniki termoelektryczne do sterowania zaworami termostatycznymi w rozdzielaczach (np. STT-230/2 S).

Obecnie coraz częściej stosuje się układy z dwudrogowymi, trój- lub czterodrogowymi zaworami termostatycznymi z wbudowanymi czujnikami temperatury, eliminując potrzebę stosowania wyniesionych czujników przylgowych. W przypadku siłowników termoelektrycznych popularne jest połączenie pośrednie ze sterownikami za pomocą listew sterujących zasilanych z sieci elektrycznej. Sterownik umieszczony w pomieszczeniu współpracuje z listwą kablowo lub bezprzewodowo, przekazując sygnały do odpowiedniego siłownika. Listwa pełni funkcję przekaźnika i zasilacza siłowników. Rysunek 2 prezentuje takie rozwiązanie, uwzględniając dodatkowe elementy sterujące, takie jak listwa sterująca, połączona z pompą i kotłem, co umożliwia komunikację między tymi urządzeniami.

Inne Konfiguracje Zaworów Mieszających i Rozdzielających

Istnieją również inne konfiguracje podłączenia termostatycznych zaworów mieszających i rozdzielających, zarówno 3-, jak i 4-drogowych, z wyniesionym lub wbudowanym czujnikiem temperatury. Na rysunku 3 przedstawiono układ z 3-drogowym termostatycznym zaworem mieszającym, ilustrującym zasadę pracy polegającą na mieszaniu strumieni czynnika zasilającego i powrotnego. W zależności od nastawy zaworu i oczekiwanej temperatury po zmieszaniu, zawór przepuszcza czynnik z zasilania i powrotu, podając go na zasilanie grzejnika. Na zaworze ustawia się oczekiwaną temperaturę po zmieszaniu, którą można skontrolować na termometrze zainstalowanym za pompą. Taki układ pozwala na regulację temperatury na wejściu do grzejnika. Zabezpieczenie przed przegrzaniem można zapewnić za pomocą wyłącznika termicznego, a regulację mocy cieplnej - za pomocą zaworów z siłownikami zamontowanymi na rozdzielaczu.

Bardziej zaawansowana regulacja mocy cieplnej może być realizowana z użyciem zaworu mieszającego sterowanego siłownikiem obrotowym, połączonym z systemem sterowania instalacją. Zawór ten działa w oparciu o sygnały z układu sterującego, a temperatura po zmieszaniu może być regulowana np. na podstawie krzywej grzewczej instalacji, będącej funkcją temperatury zewnętrznej.

Wykorzystanie Ogranicznika Temperatury Powrotu

Rozbudowane układy regulacji pracy grzejników podłogowych są niezbędne, gdy współpracują one z grzejnikami konwekcyjnymi, wymagającymi innych parametrów pracy (niższych temperatur zasilania, wyższych ciśnień). W sytuacjach, gdy instalacja opiera się głównie na grzejnikach konwekcyjnych, a ogrzewanie podłogowe pełni rolę pomocniczą, implementacja pełnego systemu mieszającego/rozdzielającego może być nieuzasadniona ekonomicznie. W takich przypadkach grzejniki podłogowe włącza się bezpośrednio do instalacji, stosując układ redukcji temperatury powierzchni grzejnika podłogowego za pomocą ograniczników temperatury powrotu (RTL - return temperature limiter).

Urządzenia te działają podobnie do regulacyjnych zaworów grzejnikowych z głowicami termostatycznymi, jednak czujnik w głowicy mierzy temperaturę czynnika przepływającego przez zawór, a nie temperaturę otoczenia. Ogranicznik utrzymuje zadaną temperaturę czynnika, a jego głowica pozwala na nastawienie maksymalnej wartości temperatury. Gdy temperatura czynnika wzrasta, czujnik rozszerza się, powodując przymknięcie zaworu i zmniejszenie strumienia przepływającego czynnika. Mniejszy strumień skutkuje większym wychłodzeniem czynnika i niższą temperaturą powierzchni grzejnika. Ważne jest, aby nastawiona temperatura czynnika grzewczego nie była niższa niż temperatura otoczenia ogranicznika, aby uniknąć jego ciągłego zamknięcia.

Lokalizacja Zaworu RTL - Dlaczego Nie na Zasilaniu?

Choć mogłoby się wydawać, że montaż RTL na zasilaniu grzejnika będzie równie skuteczny, a nawet bezpieczniejszy, rzeczywistość jest inna. Spadek temperatury czynnika w rurze wynika z oddawania ciepła do otoczenia. Proces ten jest intensywniejszy w przewodzie zabudowanym w grzejniku, gdzie powierzchnia wymiany ciepła jest większa. Im dłuższa droga pokonana przez czynnik, tym większy spadek jego temperatury.

Jeśli urządzenie RTL zostałoby umieszczone na początku pętli, przed grzejnikiem, mierzyłoby temperaturę w przewodzie rozprowadzającym lub jej bliską. Dążyłoby wówczas do całkowitego odcięcia przepływu, aby zredukować tę temperaturę do wymaganej wartości. Należy pamiętać, że zawór RTL nie zapewnia bieżącej, automatycznej regulacji temperatury w pomieszczeniu, a jedynie umożliwia wyregulowanie, i to w warunkach statycznych, średniej temperatury powierzchni grzejnika.

Regulacja Hydrauliczna i Sterowanie

Kluczowym elementem efektywnego ogrzewania podłogowego jest nie tylko regulacja temperatury, ale także regulacja hydrauliczna poszczególnych pętli. Różne pomieszczenia mają różne zapotrzebowanie na moc, co przekłada się na zróżnicowaną długość pętli i opór hydrauliczny. Do zrównoważenia przepływów wykorzystuje się zawory regulacyjne na rozdzielaczu. Przepływomierze, często zintegrowane z rozdzielaczem, umożliwiają dokładną ocenę i regulację przepływów.

Ręczna regulacja hydrauliczna polega na zmniejszaniu przepływu w pętlach o najkrótszym oporze i jednoczesnym zwiększaniu przepływu w pętlach najdłuższych o największym oporze hydraulicznym. W profesjonalnym projekcie powinny znajdować się wytyczne dotyczące przepływów dla poszczególnych pętli. W praktyce, gdy takich danych brakuje, należy postępować zgodnie z zasadami: dławić pętle najkrótsze i zwiększać przepływ na najdłuższych, dążąc do sytuacji odwrotnej niż początkowa. Oznacza to, że najdłuższe pętle powinny mieć największy przepływ, a najkrótsze - najmniejszy. Sugerowana różnica temperatury zasilania i powrotu w pętli powinna wynosić 5-10°C.

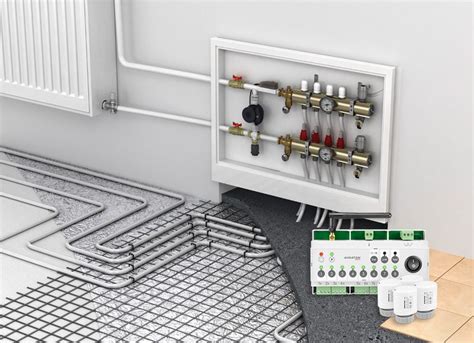

Sterowanie temperaturą w pomieszczeniach realizowane jest za pomocą elektronicznych systemów sterowania, które mogą działać przewodowo lub bezprzewodowo. Regulatory temperatury (termostaty) umieszczone w każdym pomieszczeniu współpracują z listwami sterującymi i głowicami termoelektrycznymi, które zamykają lub otwierają poszczególne pętle. Nowoczesne systemy, takie jak FloorControl firmy AFRISO, oferują intuicyjny montaż i obsługę, możliwość sterowania nawet 22 pętlami grzewczymi, a także komunikację z pompą obiegową i kotłem. Programowalne termostaty pokojowe, jak RT05, umożliwiają tworzenie elastycznych, tygodniowych harmonogramów ogrzewania i posiadają algorytm OptimumStart, który optymalizuje moment włączenia ogrzewania.

Elektryczne Ogrzewanie Podłogowe

Warto również wspomnieć o elektrycznym ogrzewaniu podłogowym, które jest realizowane za pomocą przewodów grzejnych lub mat grzejnych. System ten, podobnie jak wodny, działa na zasadzie ogrzewania płaszczyznowego z niską temperaturą powierzchni podłogi (nie przekraczającą zazwyczaj 26-28°C). Elektryczne ogrzewanie podłogowe może pełnić funkcję ogrzewania zasadniczego lub wspomagającego.

Przewody grzejne układa się bezpośrednio na warstwie izolacji termicznej, przed wylaniem zaprawy. Produkowane są jako gotowe zestawy o określonej długości i mocy. Maty grzejne, o grubości około 3-4 mm, to gotowe urządzenia - przewód grzejny połączony z przewodem zasilającym, rozpięty na siatce z włókna szklanego. Montuje się je w warstwie zaprawy klejowej lub pod wykończeniem podłogi. Dostępne są również ultracienkie przewody grzejne do układania w warstwie kleju lub wylewki samopoziomującej, a także maty przeznaczone do montażu pod panelami. Folie grzejne, zbudowane z płaskich drutów aluminiowych, są bardzo cienkie i stosowane jako komfortowe dogrzewanie podłóg wykończonych panelami.

W przypadku elektrycznego ogrzewania podłogowego kluczowe jest odpowiednie dobranie mocy i typu urządzenia, a także zaplanowanie stałej zabudowy w pomieszczeniach. Meble stanowią barierę w oddawaniu ciepła, dlatego zaleca się stosowanie mebli na podwyższonych nóżkach lub wybór wersji samoregulujących przewodów grzejnych. Nad odpowiednim komfortem czuwają regulatory temperatury, które mogą programować ogrzewanie w cyklach dziennych i tygodniowych, a także posiadać funkcję adaptacyjną do optymalizacji momentu włączenia ogrzewania.

Prawidłowa regulacja temperatury i przepływów w systemach ogrzewania podłogowego jest fundamentem dla osiągnięcia komfortu cieplnego, efektywności energetycznej i niskich kosztów eksploatacji. Zrozumienie zasad działania poszczególnych elementów systemu oraz ich właściwego doboru i konfiguracji pozwala na stworzenie instalacji grzewczej, która będzie służyć przez lata, zapewniając optymalne warunki w każdym pomieszczeniu.
