Wentylacja naturalna w budynkach: Klucz do zdrowego i komfortowego wnętrza

Skuteczna wentylacja naturalna w budynkach stanowi fundament zdrowego i komfortowego mikroklimatu, odgrywając kluczową rolę w usuwaniu zanieczyszczonego powietrza, wilgoci i nieprzyjemnych zapachów. Architektura budynku, a w szczególności rozmieszczenie i konstrukcja kanałów wywiewnych, mają fundamentalny wpływ na jej efektywność. Choć podstawowe wymagania dotyczące budowy kanałów są zawarte w normach [1,2] oraz rozporządzeniu w sprawie warunków technicznych [3], przepisy te pozostawiają projektantom, inwestorom i wykonawcom znaczną swobodę, która nie zawsze jest wykorzystywana w sposób optymalny. Brak obligatoryjnych obliczeniowych sprawdzeń skuteczności kanałów oraz niedostateczna weryfikacja ich wydajności w praktyce podczas odbioru budynku, stwarzają pole do powstawania błędów i niedociągnięć.

Kluczowe zasady projektowania i lokalizacji kanałów wywiewnych

Kanały wywiewne powinny być strategicznie usytuowane w pomieszczeniach, w których dochodzi do największego nagromadzenia zanieczyszczeń i wilgoci. Dotyczy to przede wszystkim kuchni, łazienek i toalet. Niezbędne są również w pomieszczeniach pozbawionych dostępu do światła dziennego, takich jak schowki czy garderoby, gdzie stagnacja powietrza może prowadzić do rozwoju pleśni i nieprzyjemnych zapachów.

Podstawowym zadaniem projektantów i wykonawców jest zapewnienie, aby kanały wywiewne były zaprojektowane i wykonane w sposób gwarantujący skuteczne usuwanie powietrza z pomieszczeń, zgodnie z wymaganiami normy. Kluczowe parametry, takie jak temperatura zewnętrzna (optymalnie +12°C) i temperatura w pomieszczeniu (zgodna z parametrami obliczeniowymi powietrza wewnętrznego), determinują siłę ciągu kominowego.

Skuteczność działania wentylacji naturalnej zależy od dwóch głównych czynników: siły ciągu, mierzonej prędkością przepływu powietrza, oraz wielkości pola przekroju kanału. Siła ciągu jest z kolei bezpośrednio powiązana z warunkami naturalnymi, przede wszystkim z różnicą gęstości powietrza wewnętrznego i zewnętrznego, a także z długością kanału.

Przepisy prawa budowlanego określają minimalną wielkość pola przekroju kanału wywiewnego wentylacji naturalnej, która nie może być mniejsza niż 0,016 m². Dodatkowo, najmniejszy wymiar kanału prostokątnego musi wynosić co najmniej 10 cm. W praktyce budowlanej często spotyka się przyjmowane "zwyczajowo" wymiary kanałów, takie jak 14x14 cm lub 14x21 cm, bez przeprowadzania szczegółowych obliczeń.

Znaczenie długości kanałów i potencjalne problemy

Istotnym, choć często niedocenianym aspektem, jest zróżnicowanie długości kanałów wywiewnych w obrębie jednego mieszkania. Praktyka pokazuje, że wskazane jest, aby wszystkie kanały w danym lokalu miały zbliżoną długość. Znaczne różnice w długości mogą prowadzić do wzajemnego zakłócania się ich działania. Silniejszy ciąg wytworzony w dłuższym kanale może spowodować podciśnienie w krótszym kanale, a nawet odwrócenie kierunku przepływu powietrza. Zjawisko to jest szczególnie intensywne w szczelnych budynkach, gdzie dopływ świeżego powietrza z zewnątrz jest ograniczony.

Rola różnicy temperatur i lokalizacji kanałów

Kolejnym kluczowym czynnikiem wpływającym na siłę ciągu jest różnica temperatur między wlotem do kanału a jego zakończeniem. Im wyższa temperatura powietrza w pomieszczeniu w stosunku do temperatury zewnętrznej, tym silniejszy jest ciąg kominowy. Optymalne warunki dla wentylacji naturalnej panują zimą, natomiast najbardziej niekorzystne latem. Dlatego też, w okresie od jesieni do wiosny, niezwykle ważne jest utrzymanie możliwie wysokiej temperatury kanałów.

Zgodnie z normą [1], kanały wywiewne powinny być sytuowane w ścianach wewnętrznych budynku. Jeżeli jednak są one umieszczone w ścianach zewnętrznych, konieczne jest ich odpowiednie ocieplenie. Dotyczy to również odcinków kanałów przechodzących przez pomieszczenia nieogrzewane, takie jak poddasza nieużytkowe. Właściwe ocieplenie zapobiega nie tylko osłabieniu ciągu, ale również chroni przed wykraplaniem się wilgoci na wewnętrznych powierzchniach kanałów, co jest zjawiskiem częstym w przypadku usuwania ciepłego i wilgotnego powietrza.

Lokalizacja kanałów może również wpływać na ich temperaturę. Zblokowanie kanałów wentylacyjnych z kanałem spalinowym lub rurami rozprowadzającymi ciepłą wodę może sprzyjać skuteczności kanałów wentylacyjnych poprzez ich dodatkowe podgrzewanie. Należy jednak pamiętać, że takie rozwiązanie może znacząco zwiększyć siłę ciągu w tych konkretnych kanałach w porównaniu do innych, zlokalizowanych w tym samym mieszkaniu.

Opory przepływu i ich wpływ na ciąg

Siła ciągu jest również zależna od oporów, jakie napotyka przepływające powietrze. Im gładsza jest powierzchnia wewnętrzna kanału, tym mniejsze są opory. Dlatego też połączenia bloczków, kształtek, pustaków lub cegieł, z których wykonane są kanały, powinny być realizowane z najwyższą starannością. Niedopuszczalne są wszelkie wycieki zaprawy, uskoki na krawędziach elementów czy zagłębienia spoin. Równie istotne jest niedopuszczanie do zmniejszania pola przekroju kanału.

Dodatkowe opory przepływu powstają w kanałach, które nie są prowadzone w linii prostej. Wszelkie załamania i odchylenia od pionu znacząco osłabiają ciąg kominowy. Normy [1,2] dopuszczają odchylenie kanału od pionu maksymalnie o 30 stopni. Kategorycznie niedopuszczalne jest wykonywanie poziomych odcinków kanałów, które niestety pojawiają się w wielu projektach. Najczęściej wynika to z faktu, że projektanci nie umieszczają kanałów wywiewnych we wszystkich pomieszczeniach, w których są one wymagane, a następnie za pomocą poziomego odcinka próbują połączyć je z najbliższymi kominami wentylacyjnymi.

Krytyczne znaczenie zakończenia kanału ponad dachem

Sposób zakończenia kanału wentylacyjnego ponad dachem budynku ma ogromne znaczenie dla jego sprawności. Przepisy podają ogólne zalecenia, zgodnie z którymi zakończenie kanału musi być wykonane w sposób niepowodujący zakłóceń działania wentylacji. Szczegółowe wytyczne, wynikające z normy [2], obejmują zależności pomiędzy odległością zakończenia komina od połaci dachowej, kątem nachylenia dachu, rodzajem pokrycia dachowego oraz odległościami od przeszkód znajdujących się na dachu lub innych wyższych elementów budynku. Niestety, w wielu przypadkach zalecenia te nie są przestrzegane, a często stosuje się je jedynie do zakończenia kanałów dymowych i spalinowych.

Niska lokalizacja zakończenia komina nad połacią dachową lub jego umieszczenie w strefie nadciśnienia może skutkować znacznym osłabieniem ciągu, a nawet wtłaczaniem wiatru do kanałów wywiewnych. Jednym z częstszych błędów popełnianych w budynkach z dachem skośnym, zwłaszcza z użytkowym poddaszem, jest wyprowadzenie kanału wentylacyjnego ponad połać dachu za pomocą tzw. kominka wentylacyjnego. Jest to krótki przewód (najczęściej nieprzekraczający 70-80 cm, łącznie z odcinkiem przechodzącym przez warstwy dachu), zakończony daszkiem. Element ten, choć przewidziany przez producentów jako zakończenie odpowietrzenia pionów kanalizacyjnych lub wyrzutnia powietrza wentylacji mechanicznej, jest często stosowany jako zamiennik tradycyjnego komina wentylacyjnego. Niewystarczająca długość takiego kominka jest nieodpowiednia do wytworzenia naturalnego ciągu kominowego. Dodatkowo, budowa kominka (nieocieplony fragment przewodu z tworzywa sztucznego) jest niewłaściwa z punktu widzenia efektywności wentylacji. W tego typu rozwiązaniach często dochodzi do odwrócenia ciągu (nawiewania powietrza do pomieszczeń) oraz wykraplania pary wodnej, która spływa po ściankach przewodu.

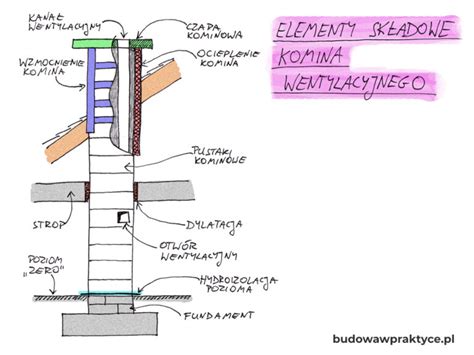

Komin wentylacyjny dwukanałowy - oszczędność i efektywność

Solidny komin wentylacyjny dwukanałowy stanowi sprytne rozwiązanie, które pozwala na wentylację dwóch pomieszczeń za jednym razem. Jest to szczególnie korzystne, gdy chcemy oszczędzić miejsce i materiały, a jednocześnie zapewnić skuteczną wentylację. Rozwiązanie to jest idealne, gdy pomieszczenia wymagające wentylacji znajdują się blisko siebie. Klasyczne zastosowania obejmują wentylację łazienki i kuchni, dwóch łazienek, lub łazienki i garderoby/spiżarni.

Zalety komina dwukanałowego są oczywiste: oszczędność materiału i robocizny w porównaniu do budowy dwóch osobnych kominów. Każdy kanał musi mieć minimum 160 cm² przekroju, a kluczowa jest pełna szczelność między kanałami.

Zbudować taki komin można tradycyjnie z cegły pełnej, co wymaga jednak precyzji i fachowca. Nowocześniejszym i często preferowanym rozwiązaniem jest stosowanie gotowych pustaków systemowych, które składane są jak klocki, zapewniając idealnie gładkie i oddzielone kanały.

Przy montażu należy zwrócić szczególną uwagę na:

• Szczelność między kanałami: Niedopuszczalne jest wnikanie zaprawy lub powstawanie nieszczelności, które mogą prowadzić do przenikania zapachów między pomieszczeniami.
• Ocieplenie: Odcinek komina na zimnym strychu i ponad dachem musi być ocieplony, aby zapobiec wykraplaniu się wilgoci.
• Wymiary kanałów: Należy przestrzegać przepisowego minimum 14x14 cm na kanał.
• Dopływ powietrza: Pamiętajmy, że podwójna wentylacja wymaga podwójnego dopływu świeżego powietrza, co zapewnia się poprzez nawiewniki okienne lub ścienne.

Wymiary zewnętrzne gotowego pustaka dwukanałowego to zazwyczaj około 36x24 cm lub 36x25 cm, co w porównaniu do dwóch osobnych kominów (każdy ok. 25x25 cm) pokazuje znaczącą oszczędność miejsca i materiału.

Wentylacja pionu kanalizacyjnego - alternatywne rozwiązania

Problem wentylacji pionu kanalizacyjnego w domu, szczególnie w sytuacji braku możliwości wyprowadzenia rury ponad dach, jest często spotykany. Jednym z proponowanych rozwiązań jest wprowadzenie rury odpowietrzającej do komina wentylacyjnego. Należy jednak pamiętać, że takie rozwiązanie może prowadzić do przenikania nieprzyjemnych zapachów, jeśli komin jest intensywnie użytkowany.

Konieczność odpowietrzenia kanalizacji wynika z powstawania podciśnienia w rurach podczas spuszczania wody, co może prowadzić do zasysania wody z syfonów. Opróżnione syfony stają się bramą dla nieprzyjemnych zapachów z kanalizacji. Właściwa wentylacja systemu kanalizacyjnego pozwala na usuwanie tych gazów i zapewnia prawidłowy przepływ ścieków, minimalizując ryzyko zatorów i uszkodzeń.

Jeśli nie ma możliwości wyprowadzenia rury wywiewnej ponad dach, alternatywą jest zastosowanie zaworu napowietrzającego. Montuje się go wewnątrz domu, zazwyczaj na końcu pionu kanalizacyjnego. Działa on jednokierunkowo, wpuszczając powietrze do systemu, gdy powstaje podciśnienie, ale nie wypuszczając gazów na zewnątrz. Jest to dobre rozwiązanie, gdy nie ma możliwości tradycyjnego odpowietrzenia, jednak nie zastąpi w pełni tradycyjnej wywiewki w kwestii usuwania gazów.

Ważne jest, aby pamiętać o rozróżnieniu między kominem wentylacyjnym a kominem spalinowym. Odpowietrzenia kanalizacji nie wolno podłączać do komina spalinowego ze względu na ryzyko tworzenia się niebezpiecznych mieszanek gazowych i cofania się spalin.

Izolacja termiczna kanałów wentylacyjnych - zapobieganie kondensacji

Kondensacja pary wodnej na wewnętrznych powierzchniach kanałów wentylacyjnych jest problemem, który może prowadzić do zawilgocenia instalacji, zagrzybienia, a w konsekwencji do uszkodzeń przewodu. Zjawisko to występuje, gdy ciepłe i wilgotne powietrze styka się z zimną powierzchnią kanału. Dotyczy to głównie odcinków przechodzących przez nieogrzewane pomieszczenia, takie jak strychy, lub odcinków wystających ponad dach.

Aby zapobiec kondensacji, konieczne jest odpowiednie ocieplenie kanałów wentylacyjnych. Izolacja cieplna i przeciwwilgociowa pełni kluczową rolę, chroniąc instalację przed stratami ciepła, zapobiegając kondensacji powierzchniowej pary wodnej oraz poprawiając aspekty akustyczne. Przepisy prawa budowlanego, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakładają obowiązek izolacji termicznej przewodów, zalecając stosowanie materiałów niepalnych.

W przypadku kanałów przechodzących przez strefę ogrzewaną, wystarczająca może być podstawowa izolacja o grubości 25 mm. Jednak w strefach nieogrzewanych, lub gdy występują znaczne różnice temperatur, wymagane jest zastosowanie bardziej zaawansowanych rozwiązań izolacyjnych. Ważne jest, aby materiał izolacyjny szczelnie przylegał do kanału, bez nadmiernego ściskania, a prace montażowe powinny być przeprowadzane w odpowiednich warunkach atmosferycznych.

Wentylacja w budynkach starszych - wyzwania i rozwiązania

W starszych budynkach, gdzie pierwotny system wentylacyjny mógł być projektowany z myślą o innych standardach, często pojawiają się problemy z jego efektywnością. Wiele z tych obiektów przechodziło na przestrzeni lat przebudowy i remonty, które nie zawsze były wykonywane zgodnie ze sztuką budowlaną. W takich przypadkach może być konieczna gruntowna modernizacja systemu wentylacji.

Poprawę efektywności wentylacji można osiągnąć poprzez zapewnienie większego dopływu powietrza z zewnątrz, na przykład poprzez montaż nawiewników okiennych. Nawiewniki, dostępne w wersji ciśnieniowej (ręcznie regulowane) i higrosterowanej (automatycznie regulujące dopływ powietrza w zależności od wilgotności), są stosunkowo tanim i skutecznym rozwiązaniem.

Jeżeli problemem są niedrożne lub niewystarczające przewody wentylacyjne, może być konieczne zainstalowanie nowych kanałów. Wymaga to jednak odpowiedniego projektu i często wiąże się z większymi nakładami finansowymi. W starym budownictwie, zwłaszcza podczas modernizacji, warto rozważyć zastosowanie gotowych systemów kominowych, które ułatwiają instalację i zapewniają odpowiednią jakość wykonania.

Montaż nowoczesnych systemów, takich jak klimatyzacja czy rekuperacja, w istniejących budynkach bywa złożony i kosztowny, ze względu na konieczność zapewnienia dopływu powietrza do każdego pomieszczenia i zastosowania odpowiednich otworów wentylacyjnych. Dlatego też, przed podjęciem decyzji o modernizacji, należy dokładnie przeanalizować dostępne rozwiązania, koszty i oczekiwane efekty.

Niezależnie od wieku budynku, prawidłowo zaprojektowana i wykonana wentylacja stanowi klucz do zapewnienia zdrowego i komfortowego środowiska życia. Dbałość o szczegóły, stosowanie się do obowiązujących norm i przepisów, a w razie wątpliwości konsultacja z fachowcami, to gwarancja skutecznego systemu wentylacyjnego na lata.
