Hydrauliczny Zawór Zwrotny: Niezbędny Element Kontroli Przepływu w Instalacjach

Hydrauliczny zawór zwrotny, znany również jako zawór jednokierunkowy, stanowi fundamentalny element wielu systemów hydraulicznych i ciśnieniowych. Jego główną i niezmienną funkcją jest zapewnienie przepływu medium roboczego wyłącznie w jednym, ściśle określonym kierunku, jednocześnie skutecznie zapobiegając cofaniu się tego medium w kierunku przeciwnym. Jest to kluczowy komponent, którego obecność często decyduje o prawidłowym działaniu, bezpieczeństwie oraz długowieczności całych instalacji, od domowych systemów grzewczych i wodociągowych po rozbudowane sieci przemysłowe.

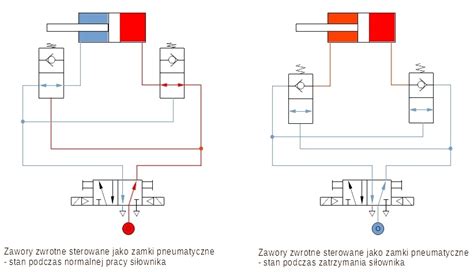

Podstawowa Zasada Działania: Różnica Ciśnień jako Siła Napędowa

Sednem funkcjonowania każdego hydraulicznego zaworu zwrotnego jest wykorzystanie różnicy ciśnień występujących po jego dwóch stronach - za i przed zaworem. Zawór ten jest urządzeniem samoczynnym, co oznacza, że do swojej pracy nie potrzebuje zewnętrznych systemów sterujących, zasilania elektrycznego czy interwencji operatora. Jego mechanizm opiera się na pasywnym reagowaniu na siły ciśnienia.

W normalnym trybie pracy, gdy medium przepływa w kierunku zgodnym z konstrukcją zaworu, ciśnienie po stronie "wejściowej" (tam, gdzie medium napiera) jest wyższe niż po stronie "wyjściowej". Ta różnica ciśnień powoduje otwarcie elementu zamykającego zaworu, umożliwiając swobodny przepływ medium roboczego. Otwarcie następuje dopiero po przekroczeniu przez ciśnienie określonego progu, nazywanego ciśnieniem otwarcia. Jest to wartość minimalna, niezbędna do pokonania sił blokujących element zamykający, takich jak ciężar własny, siła sprężyny czy docisk gniazda.

Gdy tylko przepływ ustaje lub zaczyna się odwracać, ciśnienie po stronie "wyjściowej" zaczyna wzrastać, wyrównując się lub nawet przewyższając ciśnienie po stronie "wejściowej". Wówczas element zamykający, pod wpływem tej zmiany lub siły grawitacji/sprężyny, wraca do swojej pozycji spoczynkowej, szczelnie blokując przepływ i zapobiegając cofaniu się medium. W idealnych warunkach proces ten powinien odbywać się natychmiastowo, jednak w praktyce występuje niewielkie opóźnienie związane z bezwładnością układu.

Kluczowe Funkcje i Znaczenie Zaworów Zwrotnych

Poza podstawową funkcją zapewnienia jednokierunkowego przepływu, zawory zwrotne pełnią szereg innych, równie istotnych ról w eksploatacji instalacji:

• Ochrona przed uszkodzeniem instalacji: Niepohamowany, niekontrolowany przepływ wsteczny medium może prowadzić do poważnych uszkodzeń wrażliwych elementów instalacji. Dotyczy to w szczególności pomp, które pracując "pod prąd", mogą ulec przegrzaniu, uszkodzeniu wirnika lub innych komponentów. Zawór zwrotny zapobiega takim sytuacjom, chroniąc drogie urządzenia.
• Zapewnienie bezpieczeństwa: W instalacjach, gdzie przepływają różne media, lub gdzie cofnięcie cieczy mogłoby stworzyć niebezpieczne warunki (np. mieszanie się wody z gazem, cofanie się ścieków do pomieszczeń), zawory zwrotne są kluczowym elementem zabezpieczającym.
• Utrzymanie prawidłowego działania systemu: Wiele instalacji, jak systemy centralnego ogrzewania czy instalacje wodociągowe, jest zaprojektowanych do pracy ze stałym, jednokierunkowym przepływem. Brak zaworu zwrotnego w krytycznych punktach mógłby uniemożliwić prawidłowe funkcjonowanie całego układu, np. doprowadzić do braku obiegu wody grzewczej czy nieprawidłowego działania pomp hydroforowych.
• Zapobieganie zjawisku syfonowania: W instalacjach wodnych zawory zwrotne mogą zapobiegać niekontrolowanemu wypływowi wody z systemu na zasadzie syfonu, co chroni przed zalaniem i stratami wody.
• Ochrona przed cofaniem się ścieków: W systemach kanalizacyjnych, zwłaszcza w budynkach zlokalizowanych poniżej poziomu gruntu lub w miejscach narażonych na wysoki poziom wód gruntowych, zawory zwrotne (często w specjalnej formie zabezpieczeń burzowych) są niezbędne do ochrony przed cofaniem się ścieków do wnętrza budynku podczas intensywnych opadów deszczu lub awarii systemu.

Klasyfikacja i Rodzaje Zaworów Zwrotnych

Zawory zwrotne można klasyfikować na wiele sposobów, w zależności od kryteriów, takich jak sposób zamknięcia, rodzaj medium roboczego, sposób montażu czy budowa wewnętrzna. Najczęściej wyróżnia się podziały ze względu na formę elementu zamykającego, czyli tzw. zawieradła.

Zawory Grawitacyjne i Sprężynowe (Ze Względu na Mechanizm Zamykania)

• Zawory grawitacyjne (bez obciążenia): W tych zaworach element zamykający (np. specjalnie wyprofilowany kapturek, klapka) opiera się głównie na sile ciężkości. W pozycji spoczynkowej ciężar elementu powoduje jego opadnięcie i zablokowanie przepływu. Dopiero wzrost ciśnienia po stronie wejściowej podnosi element, otwierając drogę dla medium. Spadek ciśnienia powoduje powrót elementu na swoje miejsce. Proces zamykania może być w nich nieco wolniejszy ze względu na brak dodatkowej siły przyspieszającej.
• Zawory sprężynowe (z obciążeniem): W tych modelach element zamykający jest dociskany do gniazda przez odpowiednio dobraną sprężynę. Sprężyna zapewnia szybsze i pewniejsze domknięcie zaworu, nawet przy niewielkich różnicach ciśnień lub gdy zawór jest montowany w nietypowej pozycji (np. poziomo). Aby otworzyć zawór sprężynowy, ciśnienie napierające na element musi nie tylko pokonać opór gniazda, ale również siłę sprężyny. Zawory z obciążeniem, przy tych samych wartościach ciśnień, pozostają zamknięte dłużej niż zawory bez obciążenia.

Zawory ze Względu na Budowę Elementu Zamykającego

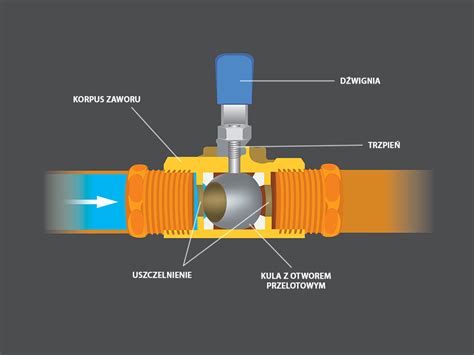

• Zawory grzybkowe: To jeden z najczęściej spotykanych typów, szczególnie w domowych instalacjach. Posiadają element zamykający w kształcie grzybka, który dociskany jest do gniazda. Mogą być sprężynowe lub grawitacyjne. Często są nazywane sprężynowymi lub osiowymi.
• Zawory kulowe: W tych zaworach rolę elementu zamykającego pełni metalowa lub plastikowa kula. Kula obraca się wokół osi, otwierając lub zamykając przepływ. Dobrze sprawdzają się w pracy z agresywnymi mediami.
• Zawory membranowe (płytkowe): Charakteryzują się zastosowaniem elastycznej membrany lub płytki, która pod wpływem ciśnienia otwiera lub zamyka przepływ. Ich zasada działania jest zbliżona do zaworów grzybkowych.
• Zawory klapkowe: Posiadają w swojej konstrukcji ruchomą klapkę, która wychyla się z gniazda, umożliwiając przepływ. Klapka, pod wpływem cofającego się medium, opada na gniazdo, blokując przepływ. Konstrukcja ta często zapewnia łatwy dostęp do konserwacji. Nazywane są również klapami zwrotnymi.
• Zawory międzykołnierzowe (Wafer): Są to zawory o zwartej budowie, montowane między dwoma kołnierzami rurociągu. Mogą występować w wersjach płytkowych (z dociskaną sprężyną płytką) lub motylkowych (z dwoma klapkami osadzonymi na wspólnym sworzniu). Są cenione za kompaktowe wymiary i minimalizację strat ciśnienia.

Materiały Wykonania

Wybór materiału, z którego wykonany jest zawór zwrotny, jest kluczowy i zależy od wielu czynników, takich jak rodzaj przepływającego medium, jego temperatura, ciśnienie robocze, a także wymagania określonej branży. Powszechnie stosowane materiały to:

• Stal i stal nierdzewna: Oferują wysoką wytrzymałość mechaniczną i odporność na korozję, co czyni je idealnymi do pracy w trudnych warunkach, z agresywnymi mediami lub w wysokich temperaturach i ciśnieniach.
• Mosiądz: Popularny w instalacjach wodnych i grzewczych domowych, oferuje dobry stosunek ceny do jakości oraz odporność na korozję.
• Żeliwo: Stosowane w większych zaworach i przy wyższych ciśnieniach, często w instalacjach przemysłowych czy wodociągowych.
• Polipropylen i inne tworzywa sztuczne: Wykorzystywane w specyficznych zastosowaniach, gdzie wymagana jest lekkość, odporność chemiczna lub niższy koszt.

Uszczelnienia zaworów wykonuje się często z elastomerów takich jak NBR, EPDM, FKM (Viton) lub z materiałów teflonowych, w zależności od odporności chemicznej i temperaturowej potrzebnej dla danego medium.

Zastosowanie Zaworów Zwrotnych w Różnych Instalacjach

Wszechstronność i niezawodność zaworów zwrotnych sprawiają, że znajdują one zastosowanie w niemal każdej dziedzinie, gdzie przepływ płynów lub gazów musi być kontrolowany.

• Instalacje centralnego ogrzewania (C.O.): Są absolutnie kluczowe. Montowane zazwyczaj bezpośrednio za pompą obiegową, zapobiegają cofaniu się gorącej wody do kotła lub pompy podczas postoju pompy lub w przypadku spadków ciśnienia w innych częściach układu. Zapewniają właściwy kierunek przepływu czynnika grzewczego, chroniąc pompę i kocioł przed uszkodzeniem.
• Instalacje wodociągowe: Stosowane są na przyłączach wody, przy pompach hydroforowych (często montowane od strony studni, na rurze prowadzącej do pompy), w systemach dystrybucji wody, aby zapobiec cofaniu się wody do sieci, chronić pompy i utrzymać odpowiednie ciśnienie w systemie.
• Systemy sprężonego powietrza: W kompresorach i instalacjach pneumatycznych zapobiegają cofaniu się sprężonego powietrza z układu do zbiornika lub kompresora, co jest kluczowe dla efektywności i bezpieczeństwa działania.
• Instalacje hydrauliczne z innymi cieczami: Stosowane w układach hydrauliki siłowej, maszynach rolniczych, budowlanych, gdzie kontrola kierunku przepływu płynów roboczych jest niezbędna.
• Instalacje chłodnicze i klimatyzacyjne: Zapewniają prawidłowy przepływ czynnika chłodniczego i zapobiegają jego cofaniu się do sprężarki, co chroni ten kosztowny element przed uszkodzeniem.
• Układy ciepłej wody użytkowej (CWU): Mogą być stosowane do zapobiegania mieszaniu się wody zimnej z ciepłą lub cofaniu się wody z podgrzewacza.
• Instalacje wentylacyjne: W niektórych specyficznych systemach wentylacyjnych mogą być stosowane do kontroli kierunku przepływu powietrza.
• Przemysł chemiczny, spożywczy, przetwórstwo: Ze względu na różnorodność mediów (często agresywnych, gorących, pod wysokim ciśnieniem), stosuje się tam specjalistyczne zawory zwrotne wykonane z odpowiednich materiałów, posiadające niezbędne atesty (np. PZH).

Montaż Zaworu Zwrotnego

Prawidłowy montaż zaworu zwrotnego jest równie ważny, jak jego właściwy dobór. Zazwyczaj zawory zwrotne montuje się za pomocą gwintów na korpusie oraz odcinkach rur. Przy wyższych zakresach ciśnień, zawory mogą posiadać przyłącza gwintowane zewnętrznie na wlocie i wewnętrznie na wylocie.

Kluczowe jest zwrócenie uwagi na kierunek przepływu wskazany na korpusie zaworu. Zawory można zazwyczaj montować zarówno w pozycji pionowej, jak i poziomej, jednak w niektórych przypadkach, zwłaszcza przy zaworach grawitacyjnych, zaleca się montaż z pokrywą skierowaną do góry (dla instalacji poziomej) lub w przepływie z dołu do góry (dla instalacji pionowej), aby siła grawitacji wspierała działanie zaworu. Plan zagospodarowania przestrzeni w kotłowni lub w miejscu montażu może również wpływać na wybór pozycji instalacji.

Przed montażem należy upewnić się, że ciśnienie potrzebne do podniesienia zamknięcia zaworu (ciśnienie otwarcia) jest niższe niż minimalne ciśnienie robocze w instalacji. Zbyt wysokie ciśnienie otwarcia może sprawić, że zawór nie będzie działał prawidłowo.

Konserwacja i Wybór Zaworu

Prawidłowo dobrany i zamontowany zawór zwrotny zazwyczaj nie wymaga regularnej konserwacji i powinien pracować bezawaryjnie przez długi czas. W przypadku stwierdzenia nieprawidłowości w jego działaniu, jedynym rozwiązaniem jest odcięcie przepływu czynnika i sprawdzenie stanu technicznego elementu.

Wybierając zawór zwrotny, należy kierować się przede wszystkim jakością i prawidłowym dopasowaniem do specyfiki instalacji, a nie tylko ceną. Oszczędność na tym elemencie może prowadzić do kosztownych awarii innych, droższych części systemu, takich jak pompy czy kotły. Należy wziąć pod uwagę:

• Medium robocze: Rodzaj cieczy lub gazu, jego właściwości chemiczne i temperaturowe.
• Ciśnienie robocze i temperatura: Zawór musi wytrzymać warunki panujące w instalacji.
• Średnica rurociągu: Dopasowanie rozmiaru zaworu do średnicy rur jest kluczowe dla efektywności przepływu.
• Wymagane natężenie przepływu: Aby uniknąć nadmiernych spadków ciśnienia.
• Rodzaj instalacji: Czy jest to C.O., wodociąg, pneumatyka itp.
• Certyfikaty i atesty: W niektórych branżach wymagane są specjalne certyfikaty (np. PZH dla instalacji wodnych).

Podsumowując, hydrauliczny zawór zwrotny, mimo swojej prostej zasady działania, jest nieodzownym elementem każdej nowoczesnej instalacji, zapewniającym jej bezpieczeństwo, niezawodność i optymalną efektywność pracy poprzez precyzyjną kontrolę kierunku przepływu medium.
