Gres Piera XXL: Kompleksowy Przewodnik Montażu

Instalacja systemu podtynkowego Gres Piera XXL to proces wymagający precyzji i przestrzegania określonych kroków. Niniejszy przewodnik, oparty na oficjalnych instrukcjach technicznych producenta, ma na celu zapewnienie szczegółowego wsparcia dla profesjonalistów, jak i zaawansowanych majsterkowiczów. Odpowiednie przygotowanie, dokładne wykonanie poszczególnych etapów oraz zastosowanie zalecanych narzędzi są kluczowe dla prawidłowego i trwałego montażu.

Przygotowanie do Montażu

Przed przystąpieniem do demontażu starego urządzenia, kluczowe jest zamknięcie dopływu wody. Następnie należy przygotować nowe urządzenie oraz niezbędne narzędzia w pobliżu miejsca montażu. Zapewnienie odpowiedniej przestrzeni roboczej ułatwi cały proces instalacyjny.

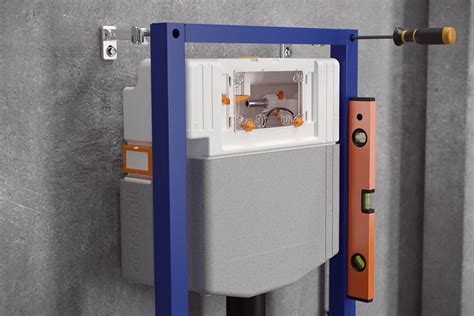

Złożenie Konstrukcji Stelaża

Pierwszym krokiem w montażu stelaża jest połączenie jego pionowych elementów z poziomymi poprzeczkami. Po ich złączeniu, należy je solidnie skręcić. Następnie, po bokach zbiornika spłukującego, wsuwa się dwa uchwyty montażowe. Kolejnym etapem jest zamontowanie pionowej rury spłukującej w dolnej części zbiornika. Po tych czynnościach, zbiornik spłukujący jest gotowy do zamontowania na ramie stelaża. Do przykręcenia mocowań do ramy wykorzystuje się klucz z grzechotką 10mm. W kolejnym kroku, montuje się stopki stelaża w przeznaczonych do tego gniazdach w dolnej części konstrukcji. Na koniec tego etapu, montuje się uchwyt zatrzaskowy do rury odpływowej o średnicy 90mm.

Pozycjonowanie i Mocowanie Stelaża

Precyzyjne umiejscowienie stelaża jest fundamentalne dla prawidłowego funkcjonowania całego systemu. Rozpoczyna się od narysowania pionowej linii centralnej przy użyciu poziomicy. Następnie, mierząc od poziomu gotowej podłogi, wyznacza się wysokość posadowienia górnej części ceramiki na 400mm. W tym celu, na wysokości 1 metra od podłogi zaznacza się punkt (A), a na wysokości 1.08 metra punkt (B). Warto zaznaczyć, że dla uzyskania innej wysokości posadowienia ceramiki, znaczniki należy dostosować do indywidualnych preferencji.

Kolejnym krokiem jest narysowanie na wysokości znacznika B miejsc na otwory mocujące. Powinny one znajdować się w odległości 235mm na prawo i na lewo od wyznaczonej wcześniej linii centralnej. Następnie, kończy się montaż poprzez zamontowanie kolanka odpływu 90 stopni, które służy do zacisku. Po tych czynnościach, stelaż umieszcza się w docelowym miejscu montażu. Kluczowe jest sprawdzenie jego pozycjonowania z uwzględnieniem dopływu i odpływu wody. W razie potrzeby, podłączenie można dostosować za pomocą rur PCV.

Bardzo ważne jest upewnienie się, że stelaż znajduje się w odległości co najmniej 230mm od ściany. Następnie oznacza się punkty montażowe dla stóp stelaża.

Montaż Elementów Odpływowych i Przygotowanie do Mocowania

Przed zamontowaniem rury odpływowej, należy nasmarować uszczelkę 110mm. Ułatwi to jej umieszczenie wewnątrz rury. Dla standardowego ustawienia miski ceramicznej, kluczowe jest upewnienie się, że wysokość odpływu wynosi 230mm. Należy również sprawdzić, czy ustawienie stelaża zgadza się z wcześniej wykonanymi znacznikami.

Następnie, korzystając z przygotowanych wcześniej znaczników, wierci się otwory o średnicy 10mm. W wywiercone otwory umieszcza się kołki montażowe. Kolejnym krokiem jest wywiercenie otworów o średnicy 12mm w podłodze, również z wykorzystaniem wcześniej przygotowanych znaczników. W te otwory również montuje się kołki montażowe.

Kolejnym etapem jest wyregulowanie ramy stelaża w taki sposób, aby znacznik znajdujący się na ramie pokrywał się z wcześniej przygotowanym znacznikiem na ścianie (punkt A). Następnie, precyzyjnie reguluje się wysokość stelaża, używając do tego śrub regulacyjnych umieszczonych w nogach stelaża. Po ustawieniu docelowej wysokości, śruby należy zablokować kluczem 13mm.

Mocowanie Stelaża do Ściany

W górnej części ramy stelaża umieszcza się kątowniki mocujące. Następnie, na gwintowaną część kątownika zakłada się nakrętkę, dwie podkładki i kolejną nakrętkę. Po przygotowaniu, pręt kątownika umieszcza się w obudowie kątownika z otwartymi blokadami. Kątowniki przykręca się do ściany przy użyciu klucza 13mm.

Regulacja pionowości stelaża odbywa się poprzez nakrętki znajdujące się na gwintowanej części kątownika. Do zablokowania nakrętek używa się klucza 13mm. Następnie zamyka się blokadę szpilki za pomocą metalowego klipsa. Montaż kątowników kończy się umieszczeniem plastikowej blokady na szpilce kątownika. Na koniec tego etapu, montuje się zaczep rury na wcześniej dopasowanej rurze odpływowej.

Podłączenia Wodne i Montaż Kominka Rewizyjnego

Przed rozpoczęciem podłączeń wodnych, należy pociągnąć za czerwony uchwyt, aby zdemontować blokadę transportową. Następnie, przy użyciu klucza 22mm i klucza rurowego, podłącza się zawór kątowy. Do tego połączenia nie jest wymagane dodatkowe uszczelnienie. Po podłączeniu zaworu kątowego, należy go zamknąć, kręcąc w prawo.

Kolejnym krokiem jest podłączenie wewnętrznego wężyka zasilającego do zaworu kątowego. Po wykonaniu tej czynności, należy upewnić się, że zawór kątowy jest zamknięty i jego połączenie z instalacją jest szczelne. Następnie, umieszcza się wolną końcówkę wężyka w wiadrze i delikatnie otwiera zawór kątowy. Ta operacja ma na celu usunięcie potencjalnych zanieczyszczeń z instalacji. Po przepłukaniu instalacji, końcówkę wężyka podłącza się z powrotem do zaworu napełniającego.

Ostatnim etapem w tej sekcji jest montaż kominka rewizyjnego. Należy go zamontować zgodnie z preferowaną orientacją przycisku spłukującego - pionowo lub poziomo.

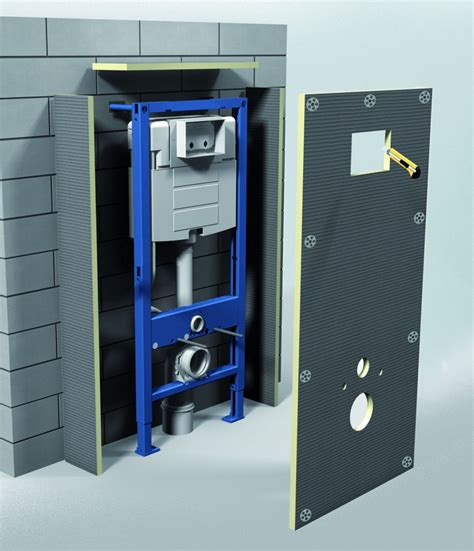

Montaż Płyt Osłonowych i Przygotowanie do Montażu Ceramiki

Montaż płyt osłonowych rozpoczyna się od wycięcia odpowiednich otworów w płytach. Następnie, w otwory w stelażu wkręca się szpilki mocujące. W kolejnym kroku, w rurze odpływowej i zasilającej montuje się zaślepki. Po tych czynnościach, przykręca się płyty osłonowe do stelaża.

Przygotowanie Rur i Montaż Ceramiki Sanitarnej

Montaż ceramiki sanitarnej wymaga precyzyjnego przygotowania rur. Najpierw, na rurę zasilającą zakłada się uszczelkę. Następnie, rury umieszcza się w ceramice i oznacza miejsca, w których wystają poza obrys miski. Po tym, rury ponownie umieszcza się w stelażu i zaznacza miejsca, gdzie płyty osłonowe wystają poza lico ściany.

Kolejnym krokiem jest zmierzenie odległości pomiędzy zaznaczonymi punktami i przeniesienie tej wartości na koniec rury. Do otrzymanej długości należy dodać 5 mm i obciąć rurę. Po obcięciu, krawędzie rur wygładza się za pomocą pilnika. Następnie, rury umieszcza się całkowicie w stelażu.

Wkręca się szpilki mocujące w taki sposób, aby wystawały na 6 cm. Uszczelki smaruje się namydloną wodą. Następnie, ceramikę przykłada się do miejsca montażu i zdecydowanie dociska, tak aby dotknęła ściany. Niezwłocznie po tym, należy nałożyć plastikową oraz metalową podkładkę i nakrętkę. Całość dokręca się kluczem 18mm.

Na koniec tego etapu, należy upewnić się, że ceramika jest wypoziomowana. W razie potrzeby, przeprowadza się regulację, obracając plastikową podkładkę. Po ustawieniu właściwego poziomu, montuje się plastikowe osłony nakrętek.

Montaż Przycisku Spłukującego i Wykończenie Instalacji

Końcowy etap montażu obejmuje instalację przycisku spłukującego i finalne wykończenie. Najpierw, ostrożnie odcina się nożem nadmiar kominka rewizyjnego, który wystaje poza lico ściany. Następnie, odkręca się zawór kątowy.

Kolejnym krokiem jest zamontowanie ramki przycisku. Należy pamiętać, że plastikowe elementy sprężynujące powinny znajdować się u dołu ramki. Ramkę dokręca się dwoma śrubami. Z tyłu przycisku spłukującego podłącza się wężyk pneumatyczny, wciskając go i obracając.

Montaż przycisku rozpoczyna się od dołu. Następnie, pociągając do góry, dociska się płytkę do ściany. Po zamontowaniu przycisku, należy nacisnąć jego klawisze i upewnić się, że funkcjonuje poprawnie.

Następnie, uszczelnia się ceramikę silikonem. W otworach ceramiki umieszcza się plastikowe kotwy i dokręca je śrubami. Po tym, montuje się chromowane osłony. Ostatnim krokiem jest nałożenie otworów montażowych w desce sedesowej na bolce i dociśnięcie deski.

Gratulacje! Montaż produktu zakończony powodzeniem. Prawidłowo zainstalowany system Gres Piera XXL zapewni komfort użytkowania i niezawodność przez wiele lat.
