Projektowanie i Obliczenia Zbrojenia Stropu: Klucz do Bezpieczeństwa i Trwałości Konstrukcji

Wybór odpowiedniego sposobu zbrojenia stropu to kluczowy moment podczas planowania każdej inwestycji budowlanej. Często niedoceniany, a jednak mający ogromny wpływ na bezpieczeństwo, trwałość i funkcjonalność całego budynku. Jednym z tematów, który budzi wiele pytań wśród inwestorów i wykonawców, jest zbrojenie stropu górą i dołem - kiedy jest potrzebne, jak je wykonać i na co należy zwrócić uwagę? Zbrojenie stropu pełni znacznie więcej funkcji niż tylko „utrzymanie” konstrukcji w ryzach. Jego zadaniem jest przejęcie sił rozciągających, które występują w betonie, ale których sam beton nie potrafi dobrze znosić. Dzięki zastosowaniu odpowiednich prętów stalowych możliwe jest zrównoważenie naprężeń i zachowanie pełnej nośności płyty stropowej.

Rola i Funkcje Zbrojenia Stropowego

Zbrojenie stropu, niezależnie od tego, czy jest zlokalizowane na górze, czy na dole, jest fundamentalnym elementem konstrukcyjnym zapewniającym odpowiednią wytrzymałość budowli. Jego podstawowa funkcja polega na przejmowaniu naprężeń rozciągających, które sam beton, jako materiał kruchy, słabo znosi. Beton doskonale radzi sobie z naprężeniami ściskającymi, jednak to właśnie siły rozciągające stanowią największe wyzwanie dla wytrzymałości płyt stropowych. Stal zbrojeniowa, włączona w strukturę betonu, skutecznie przejmuje te obciążenia, równoważąc je z siłami ściskającymi działającymi w betonie. Dzięki temu możliwe jest zrównoważenie naprężeń i zachowanie pełnej nośności płyty stropowej.

Zbrojenie stropu odgrywa kluczową rolę w konstrukcji budynku. Przede wszystkim, zwiększa odporność betonu na siły rozciągające, co jest niezbędne dla stabilności całej konstrukcji. Odpowiednie rozprowadzenie naprężeń w stropie jest fundamentalne dla zachowania trwałości konstrukcji. Wykorzystanie zbrojenia zarówno na górnej, jak i dolnej części stropu umożliwia skuteczne rozłożenie obciążeń. W rezultacie zmniejsza się prawdopodobieństwo powstawania pęknięć i uszkodzeń mechanicznych. Taki sposób projektowania skutecznie przeciwdziała działaniu sił rozciągających oraz ściskających, co jest szczególnie istotne w przypadku budynków o dużych rozpiętościach.

Zbrojenie Dolne: Przejmowanie Momentów Dodatnich

Zbrojenie dolne umieszczane jest w dolnej części płyty stropowej i jest kluczowe w miejscach, gdzie występują maksymalne momenty dodatnie. Dzieje się tak przeważnie w środku przęsła, gdzie płyta stropowa ugina się pod wpływem obciążeń, tworząc naprężenia rozciągające w swojej dolnej strefie. Pręty zbrojeniowe umieszczone w tym miejscu przejmują te siły, zapobiegając pękaniu i deformacji stropu. W przypadku najprostszych stropów jednokierunkowych, pracujących na krótkich przęsłach, często wystarczające jest tylko zbrojenie dolne, które skutecznie radzi sobie z dominującymi momentami dodatnimi.

Pręty dolne układane są najczęściej w dolnej części szalunku, w strefie przęsła, gdzie działają największe siły rozciągające od momentów dodatnich. To właśnie ta część zbrojenia jest odpowiedzialna za przenoszenie znaczącej części obciążeń w środkowej części rozpiętości stropu.

Zbrojenie Górne: Przeciwdziałanie Momentom Ujemnym

Zbrojenie górne pełni szczególną rolę w miejscach, gdzie występują momenty ujemne - czyli najczęściej nad podporami. To tam płyta stropowa ma tendencję do podnoszenia się ku górze, co powoduje powstawanie naprężeń rozciągających w górnej części stropu. Zbrojenie górne jest umieszczane właśnie w tych krytycznych strefach, aby przejąć te naprężenia i zapobiec powstawaniu pęknięć. W przypadku stropów wieloprzęsłowych, stropów płytowo-słupowych, czy konstrukcji narażonych na znaczne obciążenia użytkowe, zbrojenie górne staje się absolutnie niezbędne dla zapewnienia bezpieczeństwa i stabilności.

Górne zbrojenie stropu odgrywa kluczową rolę w zapewnieniu wytrzymałości i bezpieczeństwa konstrukcji budowlanych. Jest to szczególnie istotne w miejscach, gdzie występują największe naprężenia, jak nad wieńcami ścian nośnych czy w strefach o dużych rozpiętościach. W odpowiednich miejscach, takich jak strefy podporowe, zbrojenie górne zapobiega pękaniu i deformacjom, co jest niezbędne w przypadku stropów gęstożebrowych. Istnieje kilka kluczowych stref, w których górne zbrojenie jest niezbędne dla zapewnienia odpowiedniej wytrzymałości konstrukcji. W tych miejscach występują największe naprężenia, co sprawia, że zbrojenie górne odgrywa kluczową rolę w stabilności stropu.

Górne zbrojenie umieszcza się tam, gdzie występują momenty negatywne, aby skutecznie przeciwdziałać naprężeniom rozciągającym, co jest kluczowe zwłaszcza nad podporami, gdzie siły ściskające osiągają najwyższe wartości. To szczególnie ważne w przypadku budynków narażonych na dynamiczne obciążenia.

Zbrojenie Dodatkowe i Specjalistyczne Wzmocnienia

Oprócz podstawowego zbrojenia górnego i dolnego, w niektórych strefach stropu mogą być wymagane dodatkowe elementy zbrojeniowe. Dotyczy to miejsc szczególnych, takich jak naroża płyt, okolice otworów, przejść instalacyjnych, czy strefy obciążone punktowo. W narożach płyty potrzebne jest zbrojenie zarówno dołem, jak i górą, ponieważ na skutek skręcania naroży płyty wymagają one dodatkowego wzmocnienia. W przypadku zakończenia brzegu płyty wieńcem, na skutek zmiany sztywności, wystąpi niewielkie skręcanie płyty na długości ok. $0,2 \cdot l_d$. W takim przypadku do żebra należy doprowadzić min 50% przęsłowego zbrojenia i dolnego górnego kotwionego.

W przypadku stropów płytowo-słupowych, gdzie nie stosuje się belek, a całość obciążeń przenoszona jest przez płytę, zbrojenie górne i dolne jest kluczowe do przeniesienia wszystkich sił. Poprawne rozmieszczenie zbrojenia w płycie stropowej jest wynikiem analizy statyczno-wytrzymałościowej przeprowadzonej przez konstruktora. Projekt nie opiera się na „widzi mi się”, ale na konkretnych wyliczeniach.

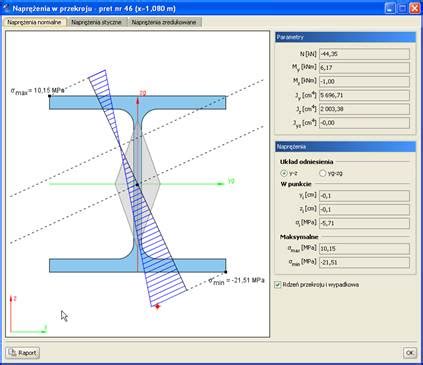

Analiza Statyczno-Wytrzymałościowa jako Podstawa Projektowania

Decyzja o zastosowaniu zbrojenia zarówno na dole, jak i na górze stropu, zależy głównie od rodzaju stropu oraz przewidywanego obciążenia. Dzieje się tak dlatego, że w takich konstrukcjach mamy do czynienia z różnymi strefami momentów zginających: dodatnich i ujemnych. W miejscach maksymalnych momentów dodatnich (przeważnie w środku przęsła) umieszczane jest zbrojenie dolne, natomiast w strefach momentów ujemnych (najczęściej nad podporami) znajduje się zbrojenie górne.

Prawidłowe zbrojenie stropu odgrywa kluczową rolę w zapewnieniu stabilności oraz bezpieczeństwa budowli. Na początek warto przeprowadzić analizę statyczno-wytrzymałościową, aby określić potrzebny rodzaj zbrojenia z uwzględnieniem przewidywanych obciążeń konstrukcji. Pręty górne montuje się w miejscach największych naprężeń, jak na przykład nad nadprożami, natomiast dolne pręty znajdują się w niższych partiach, by przeciwdziałać zginaniu. Równomierne rozmieszczenie prętów umożliwia efektywne rozłożenie naprężeń, co jest niezbędne dla wytrzymałości. Analiza statyczno-wytrzymałościowa ma fundamentalne znaczenie przy projektowaniu zbrojenia stropu. Umożliwia ona precyzyjne rozmieszczenie prętów zbrojeniowych, co minimalizuje ryzyko wystąpienia wad konstrukcyjnych. Dzięki temu konstruktor może idealnie dostosować zbrojenie do oczekiwanych obciążeń, co przekłada się na długowieczność i bezpieczeństwo budynku.

Rozmieszczenie stalowych prętów w stropie odgrywa kluczową rolę w zapewnieniu jego wytrzymałości i długowieczności. Te elementy, charakteryzujące się dużą odpornością na rozciąganie, wzmacniają całą konstrukcję. Ich właściwe ułożenie pozwala uniknąć pęknięć, które mogłyby osłabić całość. Tylko wtedy obciążenia zostaną odpowiednio rozłożone, co z kolei podnosi nośność stropu.

Obliczenia i Wymagania Normatywne

Projektowanie zbrojenia stropu jest procesem złożonym, opierającym się na konkretnych wyliczeniach statyczno-wytrzymałościowych. Konstruktor na podstawie obciążeń stałych i użytkowych, rozpiętości stropu, rodzaju zastosowanego betonu i stali oraz wielu innych czynników, określa dokładne parametry zbrojenia. Wymogi konstrukcyjne dla płyt żelbetowych są analogiczne do wymogów dla belek żelbetowych. Minimalny stopień zbrojenia dotyczy wszystkich stref płyty, które nie są stale ściskane. Podobnie jak w belkach, zbrojenie minimalne wynika z warunku kruchego pękania betonu lub zarysowania. Pierwszym krokiem jest ustalenie minimalnej siatki z warunku minimalnego stopnia zbrojenia. Do tego celu sporządzono tabele, w których podano wytyczne do doboru podstawowej siatki zbrojenia płyty wykonanej z najczęściej stosowanego betonu C30/37 zbrojonego prętami ze stali B500 z warunku minimalnego zbrojenia wymaganego przy kruchym pękaniu betonu. Siatkę podstawową określono przez wymaganą liczbę prętów zbrojenia na 1 m szerokości płyty dla zbrojenia o danej średnicy i polu przekroju pojedynczego pręta.

W przypadku płyt wieloprzęsłowych współczynnik długości efektywnej jest zestawiany w tabelach. Długość płyty rozpiętej nad pomieszczeniem w świetle murów można wyznaczyć w sposób przyjęty dla belek żelbetowych. W zależności od układu zbrojenia wyróżnia się płyty jedno- i dwukierunkowo (krzyżowo) zbrojone. Układ zbrojenia dobiera się w zależności od kształtu płyty. Na przykład, przy $lx \ge 2 \cdot ly$ stosuje się zbrojenie jednokierunkowe równoległe do boku krótszego $l_y$. W praktyce należy stosować zalecany w Europie system kodów kształtów, którego zaletą jest zwiększenie czytelności rysunku żelbetu, a także typizacja prętów zbrojeniowych.

W płytach typowym rozwiązaniem poza obszarami ścinania przez przebicie jest brak zbrojenia na ścinanie, czyli taki dobór grubości płyty, który ma zapewnić, że wystarczająca jest nośność betonu nie zbrojonego na ścinanie (ale zbrojonego na zginanie). Nad podporami i w miejscu występowania znacznych sił skupionych może wystąpić mechanizm ścięcia płyty przez przebicie i wówczas należy dodatkowo płytę zbroić zgodnie z wytycznymi zawartymi w artykułach dotyczących przebicia płyty żelbetowej. Nośność płyty na ścinanie przez przebicie mierzona naprężeniem wyznacza się z zależności, a naprężenie od zewnętrznej siły przebijającej w obwodzie kontrolnym wyznacza się z zależności. Położenie krytyczne obwodu kontrolnego wyznacza się w procedurze opisanej w artykule.

Rodzaje Stropów i Ich Specyfika Zbrojenia

Różne typy stropów wymagają odmiennego podejścia do kwestii zbrojenia. Zrozumienie specyfiki każdego z nich jest kluczowe dla poprawnego wykonania konstrukcji.

Stropy Gęstożebrowe

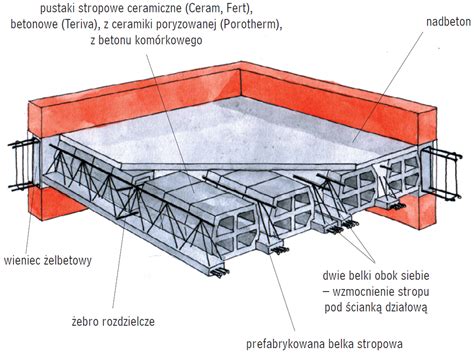

Stropy gęstożebrowe to bardzo popularne rozwiązanie na budowach domów jednorodzinnych. Można je dość szybko wykonać. Sposób ich zbrojenia wynika z ich konstrukcji. Podstawowym elementem stropów gęstożebrowych są zbrojone belki stropowe. Belki te są niesamonośne. Uzyskują nośność dopiero po zespoleniu w systemie z pustakami i warstwą nadbetonu. Zbrojone belki stropowe mają określoną długość i nośność. Układa się je w określonym rozstawie, np. co 60 lub 50 cm, i układa na nich pustaki stropowe, a całość pokrywa warstwą nadbetonu. W miejscach, w których strop powinien być wzmocniony, np. w miejscu posadowienia ciężkich ścian nośnych, albo gdy rozpiętość stropu jest zbyt duża, układa się 2, 3 lub 4 zbrojone belki stropowe. Dodatkowe kratownice ze stali zbrojeniowej układa się w miejscach zwiększonych obciążeń, np. przy kominie.

Gdy przewidywane są zwiększone obciążenia, np. w przypadku stropów o rozpiętości większej od 4,5 m oraz gdy obciążenie eksploatacyjne będzie większe od 2,5 kN/m², należy stosować zbrojenie górne w postaci siatki zbrojeniowej zatopionej w warstwie nadbetonu. W stropach gęstożebrowych zbrojenie górne powinno być układane w pobliżu belek nośnych, aby zapewnić odpowiednią współpracę między belkami a pustakami.

Stropy Monolityczne

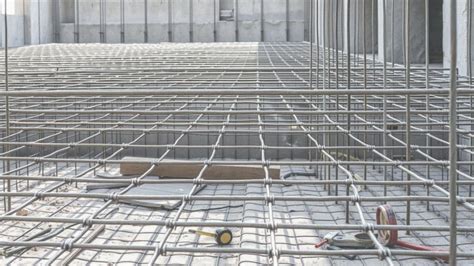

Zbrojenie stropu monolitycznego wykonuje ekipa na budowie. W projekcie jest dokładnie opisana klasa stali zbrojeniowej, grubość prętów i gęstość, z jaką powinny być ułożone. Nie wolno tego zmieniać. W domach jednorodzinnych do zbrojenia stropu monolitycznego używa się zwykle prętów zbrojeniowych o średnicy 12-14 mm, które wiąże się drutem wiązałkowym tak, żeby powstała krata o wymiarach np. Strop monolityczny może osiągnąć dużą rozpiętość pod warunkiem wykonania dodatkowego zbrojenia w postaci drugiej warstwy prętów zbrojeniowych, zwykle układanych w strefach brzegowych. Wzmocnienia wymaga także zbrojenie strefy komina, wysuniętej płyty balkonu albo ryzalitu. Bardzo ważne jest prawidłowe ułożenie zbrojenia, tj. na podkładkach dystansowych - na wysokości mniej więcej 2 cm.

W przypadku stropów monolitycznych proces układania górnego zbrojenia jest kluczowy dla zapewnienia ich wytrzymałości. Zbrojenie górne w takich stropach układa się na placu budowy, gdzie pręty zbrojeniowe są umieszczane w odpowiednich miejscach zgodnie z projektem. Należy zwrócić szczególną uwagę na strefy, gdzie występują największe naprężenia, takie jak nad wieńcami ścian nośnych.

Stropy Prefabrykowane i Kompozytowe (np. Filigran)

Od lat tracą na znaczeniu żelbetowe konstrukcje monolityczne na rzecz konstrukcji prefabrykowanych. W zakresie budowy płyt żelbetowych i stropów w budownictwie uprzemysłowionym ważne miejsce zajmują „półprefabrykowane” płyty zespolone typu Filigran, a także płyty w pełni prefabrykowane najczęściej strunobetonowe.

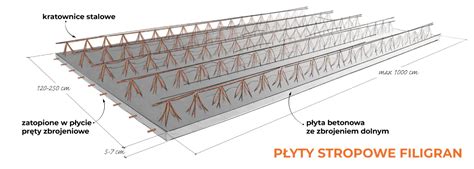

Autorem stropów typu Filigran jest Stefan Keller. Wyróżnikiem stropu typu Filigran jest trójpasowa kratownica, która po wszechstronnych badaniach przyjmowała określone kształty. Przy projektowaniu stropów na płytach Filigran należy wyraźnie rozróżnić stan montażu i stan eksploatacji. Kratownica i zbrojenie prefabrykatu są projektowane na stan montażu, ale pełnią też rolę wzmacniającą w stanie eksploatacji. W stanie montażu płyta i kratownice pracują w innym schemacie statycznym od schematu prasy w fazie eksploatacji. Prefabrykat - płytę Filigran wraz z zakotwioną w niej kratownicą trójpasową, projektuje się na sytuację montażu stropu. W fazie montażu o nośności kratownicy prawie zawsze decyduje wyboczenie pasa górnego. Dla typowych kratownic producenci sporządzili wiele tabel najczęściej dla średnicy pasa górnego od 12 mm do 16 mm i stosownego przekroju pasów dolnych. Dobór płyty prefabrykatu wraz z kratownicami Filigran pozostaje w kompetencji producenta - to on bierze odpowiedzialność za prawidłowy przebieg montażu, w tym za dobór typu i rozstawu podpór montażowych. Projekt kratownic i prefabrykowanych płyt Filigran nie jest przedmiotem właściwego projektu stropu budowli.

W przypadku stropów prefabrykowanych, zastosowanie górnego zbrojenia ma na celu wzmocnienie połączeń między poszczególnymi elementami. Zbrojenie górne w tych stropach pomaga w utrzymaniu ciągłości konstrukcji, co jest kluczowe dla ich trwałości.

Płyty żelbetowe są podstawowym elementem konstrukcyjnym i są stosowane na stropy w budynkach mieszkalnych, biurowych, usługowych, użyteczności publicznej i przemysłowych. Układ konstrukcyjny płyty i jej żeber oraz podciągów powinien wynikać z siatki funkcjonalnej słupów, wymogów architektonicznych, a na końcu z warunku optymalności konstrukcyjnej. Współcześnie ważnym typem płyt żelbetowych, stosowanym najczęściej dla płyt ułożonych na podłożu odkształcalnym (gruncie) są płyty fibrobetonowe, czyli betonowe zbrojone włóknem rozproszonym. Projektowanie płyt z fibrobetonu jest odmienne od płyt żelbetowych zbrojonych prętami stalowymi.

Wieniec Stropowy

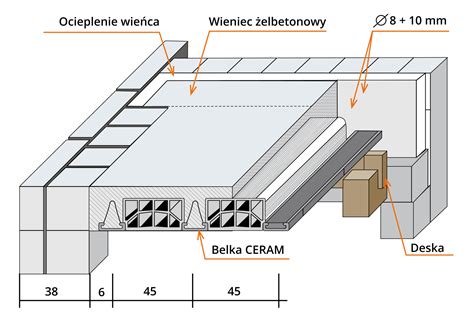

Bez względu na rodzaj stropu, wieniec jest zbrojony na budowie. Wieniec to fragment stropu układany na wysokości murów zewnętrznych. Jego zadaniem jest spięcie, związanie całej konstrukcji. Standardowo wieniec zbroi się 4 prętami stali φ 12, które w odstępach co 40-50 cm są łączone strzemionami wykonanymi z prętów stali zbrojeniowej φ6. Górne zbrojenie stropu jest nie tylko wymogiem technicznym, ale także kluczowym czynnikiem wpływającym na bezpieczeństwo budynków. W odpowiednich miejscach, takich jak strefy podporowe, zbrojenie górne zapobiega pękaniu i deformacjom, co jest niezbędne w przypadku stropów gęstożebrowych.

Materiały i Techniki Wykonania Zbrojenia

Wybór odpowiednich materiałów do zbrojenia stropu jest kluczowy dla zapewnienia jego wytrzymałości i trwałości. Materiały te muszą spełniać określone normy i wymagania, aby mogły efektywnie przenosić obciążenia.

Rodzaje Stali Zbrojeniowej

Najczęściej stosowanym materiałem jest stal, która charakteryzuje się wysoką wytrzymałością na rozciąganie oraz odpornością na korozję. Stalowe pręty zbrojeniowe są łatwe w montażu i dobrze współpracują z betonem, co czyni je idealnym wyborem dla stropów monolitycznych. Innym istotnym materiałem są siatki zbrojeniowe, które umożliwiają równomierne rozkładanie obciążeń w stropach gęstożebrowych. Dzięki swojej strukturze, siatki te przyspieszają proces montażu i zwiększają efektywność zbrojenia. Materiały stosowane w zbrojeniu stropu muszą spełniać określone normy i regulacje, aby zapewnić bezpieczeństwo i trwałość konstrukcji. W Polsce, materiały te powinny być zgodne z normami PN-EN, które określają wymagania dotyczące jakości, wytrzymałości oraz odporności na korozję. Przykładem mogą być normy dotyczące stali zbrojeniowej, które precyzują jej skład chemiczny oraz właściwości mechaniczne.

Techniki Układania Zbrojenia

Poprawne rozmieszczenie zbrojenia w płycie stropowej jest wynikiem analizy statyczno-wytrzymałościowej przeprowadzonej przez konstruktora. Pręty dolne układane są najczęściej w dolnej części szalunku, w strefie przęsła, gdzie działają największe siły rozciągające od momentów dodatnich. Warto pamiętać, że zachowanie odpowiednich otulin betonowych, czyli odległości prętów zbrojeniowych od powierzchni betonu, jest kluczowe dla trwałości i bezpieczeństwa całej konstrukcji. Dodatkowo należy zadbać o odpowiednie zakotwienie prętów, ich wzajemne połączenie oraz stosowanie strzemion, które zabezpieczają zbrojenie przed przemieszczaniem się w czasie betonowania.

Bardzo ważne jest prawidłowe ułożenie zbrojenia, tj. na podkładkach dystansowych - na wysokości mniej więcej 2 cm. W przypadku stropów monolitycznych, proces układania górnego zbrojenia jest kluczowy dla zapewnienia ich wytrzymałości. Zbrojenie górne w takich stropach układa się na placu budowy, gdzie pręty zbrojeniowe są umieszczane w odpowiednich miejscach zgodnie z projektem. Należy zwrócić szczególną uwagę na strefy, gdzie występują największe naprężenia, takie jak nad wieńcami ścian nośnych. W przypadku stropów prefabrykowanych i gęstożebrowych, zbrojenie górne odgrywa istotną rolę w utrzymaniu strukturalnej integralności elementów.

Błędy i Ich Konsekwencje w Zbrojeniu Stropów

Podczas wykonywania zbrojenia stropowego bardzo łatwo popełnić błędy, które mają poważne konsekwencje. Uniknięcie powyższych błędów to nie tylko kwestia zgodności z projektem, ale także bezpieczeństwa użytkowników budynku.

Najczęstsze Błędy Projektowe i Wykonawcze

Podczas projektowania górnego zbrojenia stropu często popełniane są błędy, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niewłaściwe rozmieszczenie prętów zbrojeniowych, co skutkuje nierównomiernym rozkładem obciążeń. Może to prowadzić do pęknięć w stropie oraz obniżenia jego nośności. Kolejnym istotnym błędem jest ignorowanie specyfiki miejsca budowy, co może skutkować nieodpowiednim doborem zbrojenia do warunków eksploatacyjnych. Na przykład, w strefach o dużych obciążeniach, zbrojenie musi być odpowiednio wzmocnione, a jego rozmieszczenie powinno być starannie zaplanowane.

Niedopuszczalne jest „przycinanie” lub „przesuwanie” prętów w celu ułatwienia sobie pracy. Każda zmiana geometrii zbrojenia wymaga ponownej analizy i zgody konstruktora. Betonowanie stropu to jeden z najważniejszych momentów budowy. Od jego prawidłowego wykonania zależy, czy wcześniej ułożone zbrojenie będzie spełniać swoją rolę. Bardzo istotne jest również zapewnienie odpowiedniego zagęszczenia betonu - bez tego nie zostanie osiągnięta wymagana wytrzymałość.

Konsekwencje Niewłaściwego Zbrojenia

Błędy w projektowaniu górnego zbrojenia stropu mogą mieć poważne konsekwencje dla trwałości i bezpieczeństwa całej konstrukcji. Niewłaściwe rozmieszczenie prętów może prowadzić do nadmiernych naprężeń, co z kolei może skutkować pęknięciami i innymi uszkodzeniami. Takie uszkodzenia mogą zagrażać bezpieczeństwu użytkowników budynku, a także prowadzić do kosztownych napraw.

Aby uniknąć kosztownych pomyłek w układzie zbrojenia górnego stropu, należy przede wszystkim dokładnie analizować projekt przed rozpoczęciem prac. Warto współpracować z doświadczonym inżynierem budowlanym, który pomoże w doborze odpowiednich materiałów i technik zbrojeniowych. Regularne kontrole na placu budowy oraz przestrzeganie norm i standardów budowlanych również są kluczowe.

Nowoczesne Rozwiązania i Trendy w Zbrojeniu Stropów

W miarę jak technologia budowlana się rozwija, pojawiają się nowe możliwości w zakresie projektowania górnego zbrojenia stropu. Inwestycja w nowoczesne materiały i techniki projektowania nie tylko zwiększa bezpieczeństwo konstrukcji, ale także przyczynia się do zrównoważonego rozwoju.

Innowacyjne Materiały i Technologie

Jednym z najnowszych trendów jest wykorzystanie kompozytów włóknowych, które oferują znacznie lepszą odporność na korozję i są lżejsze od tradycyjnej stali. Dzięki temu stropy mogą być projektowane z mniejszą ilością materiału, co obniża koszty i przyspiesza proces budowy. W miarę rosnącej świadomości ekologicznej, budownictwo staje się coraz bardziej zorientowane na efektywność energetyczną i redukcję odpadów.

Narzędzia do wymiarowania płyt Filigran są powszechnie dostępne. Szczególnie użyteczny jest program firmy Filigran Trägersysteme GmbH & Co. KG. Prefabrykaty-płyty typu filigran są produkowane na indywidualne zamówienie i według projektu wyspecjalizowanych biur inżynierskich współpracujących z producentami.

Zapewnienie Otuliny Betonowej i Trwałości

Otulina dolna (pod płytą filigran) dobiera się w uzgodnieniu z producentem płyt Filigran z warunku dotrzymania odchyłki wykonawczej oraz wymaganego otulenia zależnego od klasy ekspozycji. Najczęściej otulinę dolną wynosi się jak dla klasy ekspozycji XC1 oraz odchyłki wykonawczej zmniejszonej do 5 mm.

Zbrojenie stropu górą i dołem to rozwiązanie, które nie tylko zwiększa nośność konstrukcji, ale przede wszystkim zapewnia jej bezpieczeństwo i trwałość. Stosowanie obu typów zbrojenia jest konieczne w bardziej wymagających układach konstrukcyjnych, takich jak stropy wieloprzęsłowe, płytowo-słupowe czy narażone na duże obciążenia użytkowe. Pamiętaj, że każda budowa zaczyna się od projektu, ale kończy się na jakości wykonania. Dlatego współpraca z doświadczonym projektantem i rzetelną ekipą wykonawczą to fundament każdej trwałej inwestycji.

Właściwe zbrojenie stropu, zarówno na górze, jak i na dole, odgrywa kluczową rolę w budownictwie, wpływając bezpośrednio na trwałość i bezpieczeństwo całej konstrukcji. Artykuł podkreśla znaczenie poprawnego rozkładu naprężeń oraz przedstawia zasady rozmieszczania stalowych prętów wraz z technikami betonowania, które stanowią fundament solidnego zbrojenia stropu. Zbrojenie stropu zarówno na górze, jak i na dole odgrywa kluczową rolę w zapewnieniu trwałości i bezpieczeństwa konstrukcji. Dzięki zastosowaniu zbrojenia w obu warstwach, naprężenia są równomiernie rozkładane, co minimalizuje ryzyko pęknięć i uszkodzeń. Dolne zbrojenie przejmuje siły rozciągające w miejscach, gdzie występują momenty dodatnie, szczególnie w środkowej części przęsła. Prawidłowe zbrojenie znacząco zwiększa wytrzymałość całej konstrukcji, co ma kluczowe znaczenie w budownictwie o dużych rozpiętościach lub nietypowych obciążeniach. Oba rodzaje zbrojenia współpracują, zapewniając ochronę przed wilgocią i zmniejszając ryzyko korozji, co jest istotne dla integralności konstrukcji.

Techniki zbrojenia stropu zarówno od góry, jak i od dołu, odgrywają kluczową rolę w zwiększaniu nośności oraz ochronie przed uszkodzeniami. Różne jest jednak ich umiejscowienie i przeznaczenie. Górne zbrojenie umieszcza się tam, gdzie występują momenty ujemne, na przykład nad nadprożami, aby przejąć siły rozciągające. Dolne zbrojenie natomiast działa w strefie przęsła, przeciwdziałając zginaniu. Praktyka ta polega na precyzyjnym układaniu prętów zbrojeniowych w dwóch warstwach stropu. Dzięki temu naprężenia są równomiernie rozpraszane, co zmniejsza ryzyko pęknięć. Dolne zbrojenie przeciwdziała siłom rozciągającym, podczas gdy górne wspiera konstrukcję w miejscach narażonych na największe naprężenia. Zbrojenie górne oraz dolne pełnią różne role i znajdują się w odmiennych miejscach konstrukcji.

Betonowanie stropu wymaga dużej precyzji, aby zapewnić trwałość i wytrzymałość konstrukcji. Kluczowym krokiem jest odpowiednie ułożenie zbrojenia zgodnie z technicznymi wytycznymi, co gwarantuje solidność stropu. Przechodzimy do etapu betonowania, który musi być wykonany równomiernie, by uniknąć tworzenia się pustek i nierówności.
