Zawór EGR w samochodach Citroen z silnikiem benzynowym: Lokalizacja, objawy awarii i sposoby czyszczenia

Układ recyrkulacji spalin, znany powszechnie jako EGR (Exhaust Gas Recirculation), stanowi kluczowy element współczesnych silników spalinowych, mający na celu redukcję emisji szkodliwych tlenków azotu (NOx). W pojazdach marki Citroen, wyposażonych w silniki benzynowe, zawór ten odgrywa niebagatelną rolę w utrzymaniu czystości spalin i optymalnej pracy jednostki napędowej. Zrozumienie jego funkcjonowania, lokalizacji oraz potencjalnych problemów jest niezbędne dla każdego właściciela tego typu samochodu.

Czym jest zawór EGR i dlaczego jest ważny?

Zawór EGR jest częścią systemu, który polega na cofaniu pewnej ilości spalin z kolektora wydechowego do kolektora dolotowego. Spaliny te, mieszając się ze świeżym powietrzem i paliwem, biorą ponowny udział w procesie spalania. Głównym celem tego procesu jest obniżenie temperatury w komorze spalania. Wysoka temperatura sprzyja powstawaniu szkodliwych tlenków azotu (NOx), które są rakotwórcze i stanowią poważne zagrożenie dla środowiska. Redukując temperaturę spalania, zawór EGR znacząco zmniejsza emisję tych substancji, pomagając pojazdom spełniać coraz bardziej rygorystyczne normy emisji spalin.

Choć układ EGR stosowany jest od lat 70. XX wieku, jego obecność w nowoczesnych silnikach, zarówno benzynowych, jak i Diesla, jest absolutnie kluczowa. Wbrew niektórym opiniom, zawór ten nie służy do "wypalania" spalin, lecz do zarządzania ich recyrkulacją w celu obniżenia temperatury spalania i ograniczenia emisji NOx.

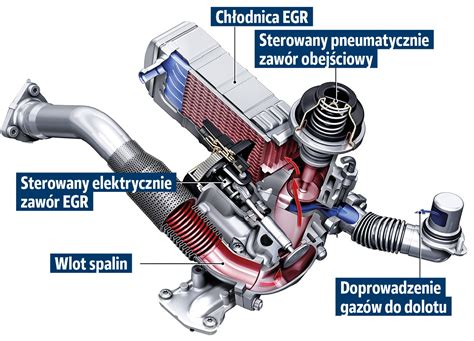

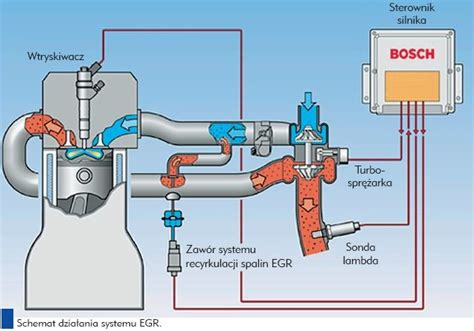

Jak działa zawór EGR?

Działanie zaworu EGR opiera się na precyzyjnie kontrolowanym przepływie spalin. Komputer pokładowy pojazdu (ECU) steruje pracą zaworu, otwierając go i zamykając w zależności od warunków pracy silnika, takich jak jego obciążenie, obroty czy temperatura. Na przykład, podczas jazdy na niskich obrotach, gdy emisja NOx jest naturalnie niższa, zawór EGR może być zamknięty. W sytuacji większego obciążenia, gdy ryzyko powstawania NOx jest wyższe, zawór otwiera się, kierując część spalin z powrotem do komory spalania.

Warto zaznaczyć, że w starszych konstrukcjach zawory EGR działały na zasadzie "zero-jedynkowej" - otwierały się lub zamykały całkowicie. Współczesne silniki benzynowe Citroen są zazwyczaj wyposażone w zawory elektromagnetyczne, które umożliwiają płynną regulację stopnia otwarcia, co pozwala na jeszcze precyzyjniejsze zarządzanie procesem recyrkulacji.

Gdzie zlokalizować zawór EGR w silniku benzynowym Citroen?

Lokalizacja zaworu EGR w silniku benzynowym Citroen może się różnić w zależności od konkretnego modelu i typu jednostki napędowej. Nie ma jednej uniwersalnej odpowiedzi, jednak istnieją pewne ogólne zasady, które pomagają go zlokalizować.

Zawór EGR zazwyczaj znajduje się w pobliżu głowicy silnika, na przewodzie łączącym kolektor wydechowy z kolektorem dolotowym. Jest to element, który stanowi swoisty "most" między tymi dwoma układami. W silnikach benzynowych, zwłaszcza tych z wtryskiem pośrednim, problem nagaru na zaworach cylindrów jest mniejszy, a zanieczyszczenia częściej gromadzą się właśnie na zaworze EGR.

Aby mieć 100% pewności co do lokalizacji zaworu EGR w swoim konkretnym modelu Citroen, zaleca się:

• Konsultację z instrukcją obsługi pojazdu: Producent zazwyczaj podaje informacje o położeniu kluczowych komponentów silnika.
• Wyszukanie schematu silnika po numerze VIN: Pozwala to na uzyskanie precyzyjnych danych technicznych dotyczących Twojego samochodu.
• Wizualne poszukiwanie: Zawór EGR jest często widoczny w górnej części silnika, w okolicy kolektora wydechowego lub dolotowego. W nowszych konstrukcjach może wyglądać jak modułowa kostka z podłączoną wtyczką elektryczną, czasami zintegrowana z chłodnicą spalin.

W przypadku silnika 1.6 HDI, który jest popularny w wielu modelach Citroen, zawór EGR zazwyczaj znajduje się pod filtrem powietrza.

Typowe problemy i objawy uszkodzenia zaworu EGR

Głównym "wrogiem" układu EGR są zanieczyszczenia. Spaliny, które są cofane z kolektora wydechowego, nie są idealnie czyste - zawierają sadzę, cząsteczki niespalonego paliwa i oleju. Ta mieszanka z czasem tworzy gęsty, twardy nagar, który może ograniczyć ruchomość elementów zaworu, a w skrajnych przypadkach całkowicie go zablokować.

Zabrudzony lub uszkodzony zawór EGR może objawiać się na wiele sposobów, a objawy te często można pomylić z awariami innych elementów silnika. Do najczęstszych symptomów należą:

• Obniżona sprawność silnika: Utrata dynamiki, zwłaszcza na wyższych obrotach.
• Problemy z odpalaniem i ruszaniem: Szczególnie, gdy zawór jest zablokowany w pozycji otwartej.
• Falowanie obrotów na biegu jałowym: Nierówna praca silnika, szarpanie.
• Zwiększone zużycie paliwa: Silnik pracuje mniej efektywnie.
• Problemy z przyspieszeniem: Reakcja na wciśnięcie pedału gazu jest opóźniona.
• Zapach spalin w kabinie: Może świadczyć o nieszczelności układu.
• Głośniejsza praca silnika: Niedostateczne tłumienie dźwięków spalania.
• Zapchany filtr cząstek stałych (DPF): Zwiększona emisja sadzy przyspiesza zatykanie filtra DPF.
• Zapalone kontrolki na desce rozdzielczej: Najczęściej kontrolka "Check Engine". Błędy diagnostyczne mogą wskazywać na problemy z przepływem lub konkretny kod błędu (np. P1405).

Zablokowanie w pozycji zamkniętej:

Jeśli zawór EGR zablokuje się w pozycji zamkniętej, spaliny nie wracają do kolektora dolotowego. Teoretycznie mogłoby to ucieszyć sceptyków tego rozwiązania, eliminując problem odkładania się nagaru. Jednakże, w skrajnych przypadkach, może to prowadzić do znacznego pogorszenia składu spalin, co zostanie wykryte podczas badań diagnostycznych.

Zablokowanie w pozycji otwartej:

To scenariusz, który zazwyczaj objawia się najbardziej odczuwalnymi problemami. Gdy zawór EGR jest otwarty w niewłaściwym momencie (np. gdy silnik jest zimny lub pracuje pod dużym obciążeniem), do komory spalania trafia nadmierna ilość spalin. Prowadzi to do zubożenia mieszanki paliwowo-powietrznej, co skutkuje trudnościami z odpalaniem, gaśnięciem silnika na niskich obrotach, problemami z ruszaniem oraz utratą dynamiki.

Czyszczenie zaworu EGR - czy warto i jak to zrobić?

Regularne czyszczenie zaworu EGR jest kluczowe dla utrzymania jego sprawności i zapobiegania kosztownym awariom. Mechanicy zalecają przeprowadzanie tej czynności co kilkadziesiąt tysięcy kilometrów, zazwyczaj co około 80 000 km, choć interwał ten może być krótszy w zależności od warunków eksploatacji i stylu jazdy.

Czy można jeździć z uszkodzonym EGR?

Jazda z uszkodzonym lub zablokowanym zaworem EGR jest niezalecana. Choć samochód może być w stanie poruszać się, będzie to jazda mniej komfortowa i potencjalnie bardziej szkodliwa dla silnika. Zwiększone zużycie paliwa, nierówna praca, utrata mocy, a nawet uszkodzenie innych podzespołów, takich jak kolektor dolotowy czy filtr DPF, to realne konsekwencje zaniechania naprawy. Ponadto, jazda z niesprawnym EGR grozi niezaliczonym badaniem technicznym i mandatem.

Czym grozi jazda z uszkodzonym EGR?

Poza wymienionymi problemami z pracą silnika, jazda z uszkodzonym EGR może prowadzić do:

• Przyspieszonego zużycia filtra cząstek stałych (DPF): Większa ilość sadzy i tlenków azotu w spalinach szybciej zapycha filtr.
• Uszkodzenia kolektora dolotowego: Nagromadzenie nagaru w kolektorze może z czasem doprowadzić do jego uszkodzenia.
• Negatywnego wpływu na trwałość akumulatora i rozrusznika: Nierówna praca silnika może obciążać te podzespoły.
• Utraty homologacji pojazdu: W przypadku stwierdzenia ingerencji w układ oczyszczania spalin.
• Mandatu: W przypadku kontroli drogowej i stwierdzenia przekroczenia norm emisji spalin.

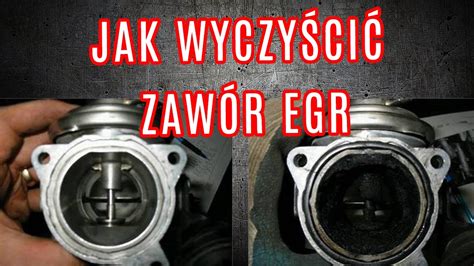

Jak samodzielnie wyczyścić zawór EGR?

Samodzielne czyszczenie zaworu EGR jest procesem, który można przeprowadzić w domowych warunkach, oszczędzając czas i pieniądze. Należy jednak pamiętać o zachowaniu ostrożności i precyzji.

Niezbędne narzędzia i materiały:

• Zestaw kluczy nasadowych i płasko-oczkowych
• Śrubokręty
• Pędzelek, szczoteczka
• Specjalistyczny środek do czyszczenia zaworów EGR (np. K2 Zmywacz Do EGR) lub benzyna ekstrakcyjna/nafta
• Nowe uszczelki (zalecane przy ponownym montażu)
• Rękawice ochronne i okulary

Kroki do wykonania:

1. Zlokalizuj zawór EGR: Jak wspomniano wcześniej, jego położenie zależy od modelu silnika.
2. Wyłącz i ostudź silnik: Prace należy przeprowadzać na zimnym silniku. Zabezpiecz pojazd hamulcem ręcznym.
3. Zdemontuj zawór EGR: Ostrożnie odkręć śruby mocujące. W niektórych przypadkach konieczne może być usunięcie innych elementów, aby uzyskać dostęp do zaworu. Pamiętaj, aby nie zgubić żadnych śrubek ani podkładek.
4. Dokładnie oczyść zawór: Użyj wybranego środka czyszczącego. Spryskaj lub namocz element roboczy zaworu, zwracając szczególną uwagę na miejsca, gdzie nagromadził się nagar. Delikatnie oczyść wszystkie ruchome części, kanały i powierzchnie za pomocą pędzelka lub szczoteczki. Należy uważać, aby nie uszkodzić elementów elektronicznych ani silniczka sterującego. W przypadku silnego zabrudzenia, czynność czyszczenia może wymagać powtórzenia.
5. Osusz zawór: Upewnij się, że zawór jest całkowicie suchy przed ponownym montażem.
6. Zamontuj zawór EGR: Użyj nowych uszczelek, aby zapewnić właściwą szczelność. Dokładnie przykręć zawór.
7. Testowanie pojazdu: Uruchom silnik i sprawdź, czy pracuje poprawnie. Po przejechaniu kilku kilometrów system EGR powinien się zresetować i zacząć funkcjonować prawidłowo.

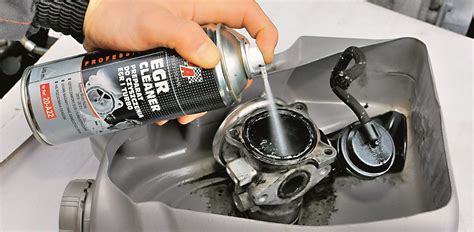

Czym czyścić zawór EGR - benzyna ekstrakcyjna czy specjalistyczne preparaty?

Do czyszczenia zaworu EGR można użyć zarówno benzyny ekstrakcyjnej, jak i specjalistycznych preparatów. Benzyna ekstrakcyjna jest środkiem ogólnodostępnym i skutecznym w rozpuszczaniu nagaru. Specjalistyczne zmywacze do EGR, takie jak K2 Zmywacz Do EGR, często są bardziej wydajne, szybciej działają i są bezpieczniejsze dla delikatnych elementów silnika oraz dla sond lambda i katalizatorów. Warto rozważyć użycie dedykowanego preparatu, zwłaszcza w nowszych konstrukcjach.

Naprawa czy wymiana zaworu EGR?

W przypadku poważniejszych uszkodzeń, zwłaszcza mechanizmu sterującego, samo czyszczenie może nie wystarczyć. Wtedy pojawia się pytanie o naprawę lub wymianę.

Czy można naprawić zawór EGR?

Tak, w wielu przypadkach uszkodzony zawór EGR można naprawić. W starszych samochodach naprawa często sprowadza się do demontażu i dokładnego wyczyszczenia. W nowszych konstrukcjach, gdzie dostęp do zaworu jest utrudniony, a czyszczenie nie zawsze przynosi satysfakcjonujące rezultaty, konieczna może być wymiana. Jeśli uszkodzeniu uległ silniczek sterujący, często jedynym rozwiązaniem jest wymiana całego zaworu.

Koszt naprawy i wymiany

Koszt naprawy lub wymiany zaworu EGR może być zróżnicowany. Samo czyszczenie w warsztacie może kosztować od około 300 do 600 zł. Cena nowego zaworu EGR zależy od marki pojazdu i producenta części. Najtańsze zamienniki można znaleźć już za około 100-200 zł, jednak ich jakość i trwałość bywają dyskusyjne. Części markowe lub oryginalne (OE) to koszt od 400 zł do nawet kilku tysięcy złotych w przypadku bardziej skomplikowanych modułów zintegrowanych z chłodnicą.

Popularną alternatywą jest regeneracja zaworu EGR, jednak znalezienie solidnego warsztatu specjalizującego się w tej usłudze może być wyzwaniem.

Jazda bez EGR - czy to dobre rozwiązanie?

Niektórzy kierowcy rozważają zaślepienie zaworu EGR, aby uniknąć problemów z jego czyszczeniem i awariami. Należy jednak podkreślić, że zaślepienie zaworu EGR jest niezgodne z prawem. W przypadku kontroli policyjnej lub badania technicznego, wykrycie takiej modyfikacji skutkuje negatywnym wynikiem badania, utratą homologacji pojazdu i potencjalnym mandatem.

Ponadto, zaślepienie EGR, mimo że może subiektywnie poprawić wrażenia z jazdy (silnik oddycha czystym powietrzem), nie podnosi realnej mocy silnika. Wprowadza również zakłócenia w pracy komputera pokładowego, często powodując stałe błędy w systemie diagnostyki pokładowej (OBD), których nie da się skasować bez modyfikacji oprogramowania sterownika.

Podsumowanie

Zawór EGR jest niezbędnym elementem współczesnych silników benzynowych Citroen, odpowiedzialnym za redukcję emisji szkodliwych tlenków azotu. Jego prawidłowe funkcjonowanie zapewnia czystość spalin i optymalną pracę jednostki napędowej. Regularne czyszczenie, prawidłowa diagnoza i ewentualna naprawa lub wymiana zaworu EGR to klucz do długotrwałej i bezproblemowej eksploatacji pojazdu. Zrozumienie jego lokalizacji, objawów awarii oraz sposobów konserwacji pozwoli właścicielom Citroen na utrzymanie ich samochodów w doskonałej kondycji technicznej i ekologicznej.
