Lokalizacja i Funkcjonowanie Zaworu EGR w Renault Laguna II: Kompleksowy Przewodnik

Twój samochód stracił dawną dynamikę, obroty falują na biegu jałowym, a na desce rozdzielczej pojawiła się niepokojąca kontrolka „Check Engine”? To klasyczny scenariusz, który często prowadzi do jednego winowajcy: układu recyrkulacji spalin. Wielu kierowców w tym momencie staje przed wyzwaniem samodzielnej diagnozy, zadając sobie kluczowe pytanie: gdzie jest zawór EGR w moim silniku? Zrozumienie lokalizacji i funkcji tego komponentu jest kluczowe dla utrzymania optymalnej pracy pojazdu i uniknięcia kosztownych napraw.

Czym jest Zawór EGR i Dlaczego Jest Ważny?

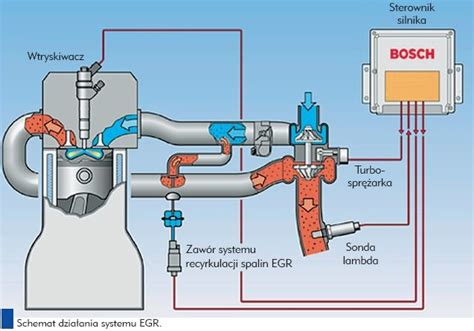

Skrót EGR pochodzi z języka angielskiego - Exhaust Gas Recirculation - co w bezpośrednim tłumaczeniu oznacza układ recyrkulacji spalin. Jest to rozwiązanie stosowane w motoryzacji od lat 70. XX wieku, choć we współczesnych silnikach (zarówno Diesla, jak i benzynowych) jego rola stała się absolutnie kluczowa ze względu na coraz bardziej rygorystyczne normy emisji spalin.

Wbrew powszechnym mitom, zawór ten nie służy do „wypalania” spalin. Dlaczego jest to tak istotne? To właśnie wysoka temperatura spalania sprzyja powstawaniu szkodliwych związków chemicznych. Dzięki działaniu EGR, w cylindrach znajduje się mniej tlenu, a proces spalania przebiega chłodniej. Efektem tego jest drastyczna redukcja emisji trujących substancji, a konkretnie chodzi o tlenki azotu (NOx), które są rakotwórcze i stanowią główne zagrożenie, z którym walczy współczesna ekologia w motoryzacji.

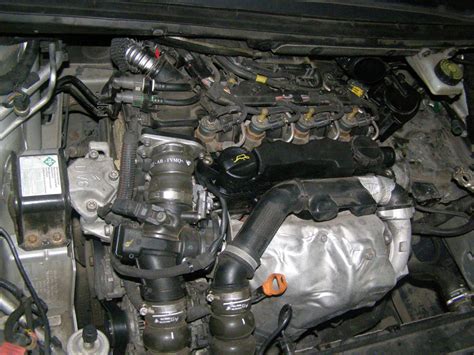

Gdzie Jest Zawór EGR w Renault Laguna II?

Odpowiedź na pytanie, gdzie jest zawór EGR w Renault Laguna II, nie jest jednoznaczna dla każdego silnika, ale istnieje kilka uniwersalnych zasad, które pozwolą Ci go namierzyć w większości pojazdów. Przede wszystkim musisz zlokalizować układ wydechowy i dolotowy. Zawór EGR jest „mostem” między nimi. Zazwyczaj element ten znajduje się w górnej części silnika, w bezpośrednim sąsiedztwie głowicy silnika. W starszych konstrukcjach zawór ten jest łatwiejszy do zauważenia - często przypomina metalowy „grzybek” (puszkę podciśnieniową). W nowszych autach, gdzie dominuje elektronika, zawór EGR to często modułowa kostka z wpiętą wtyczką elektryczną, zintegrowana z chłodnicą spalin.

Dla konkretnego modelu Renault Laguna II z silnikiem 1.9 dCI o mocy 120 KM z roku 2001, lokalizacja EGR jest zazwyczaj następująca:

• Połączenie z kolektorem wydechowym i dolotowym: Zawór EGR znajduje się między kolektorem wydechowym a kolektorem dolotowym.
• Górna część silnika: Najczęściej jest umiejscowiony w górnej części silnika, w pobliżu głowicy.
• Widoczność: W silnikach Diesla, zwłaszcza tych z wtryskiem bezpośrednim jak 1.9 dCI, zawór EGR jest zazwyczaj elementem dużym i stosunkowo widocznym, ponieważ recyrkulacja spalin w tych jednostkach jest intensywna ze względu na walkę z emisją NOx. Często znajdziesz go przykręconego do kolektora ssącego.

Aby mieć 100% pewności, warto sprawdzić instrukcję obsługi pojazdu lub wyszukać schemat silnika po numerze VIN, ponieważ producenci potrafią umieścić go w trudno dostępnych miejscach. W przypadku Laguna II 1.9 dCI, szukaj go w okolicach połączenia metalowych rur idących od układu wydechowego do układu dolotowego, często z boku lub z tyłu silnika, w kierunku ściany grodziowej.

Lokalizacja w Silnikach Diesla vs. Benzynowych

W silnikach Diesla, zwłaszcza tych z wtryskiem bezpośrednim, zawór EGR jest elementem dużym i zazwyczaj widocznym, ponieważ recyrkulacja spalin w tych jednostkach jest intensywna ze względu na walkę z emisją NOx. Często znajdziesz go na widoku, przykręconego do kolektora ssącego. W silnikach benzynowych, szczególnie starszych typów, EGR może być mniejszy lub umiejscowiony bardziej z boku bloku silnika. W najnowszych jednostkach benzynowych z wtryskiem pośrednim problem nagaru jest mniejszy, ale w silnikach z wtryskiem bezpośrednim (np. TSI, EcoBoost) EGR jest kluczowy, ale często zintegrowany z chłodnicą spalin, co utrudnia dostęp.

Główne Objawy Awarii Zaworu EGR

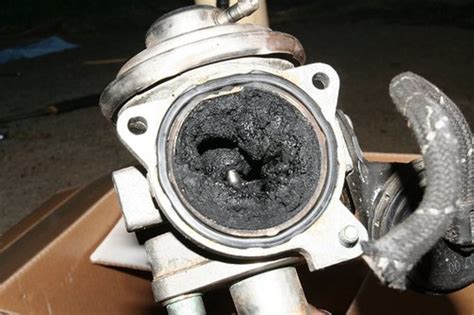

Głównym wrogiem układu EGR są zanieczyszczenia. Spaliny, które są cofane z kolektora wydechowego, nie są czyste - zawierają sadzę, cząsteczki niespalonego paliwa i oleju. Ta mieszanka tworzy gęsty, twardy nagar, który z czasem ogranicza przepływ lub całkowicie blokuje ruchome elementy zaworu. To scenariusz najbardziej uciążliwy dla kierowcy.

Objawy zależą od pozycji awarii.

• Zawór zablokowany w pozycji otwartej: Powoduje trudności z rozruchem, falowanie obrotów na biegu jałowym, dławienie się silnika, szarpanie, a nawet gaśnięcie silnika (np. przy ruszaniu lub na wolnych obrotach). W tej sytuacji, do komory spalania trafia ogromna ilość spalin w momentach, gdy silnik potrzebuje czystego tlenu (np. przy rozruchu, na wolnych obrotach lub przy pełnym przyspieszeniu). Z punktu widzenia dynamiki jazdy, ta awaria może być paradoksalnie mniej odczuwalna, a czasem nawet subiektywnie „korzystna” (silnik oddycha tylko czystym powietrzem). Jest to jednak stan niebezpieczny i nielegalny.
• Zawór zablokowany w pozycji zamkniętej: Prowadzi do utraty mocy, zwłaszcza podczas przyspieszania, zwiększenia emisji tlenków azotu (NOx), co może skutkować pojawieniem się kontrolki "Check Engine" i wpisaniem błędów do komputera pokładowego. Silnik może pracować nierówno, zwłaszcza pod obciążeniem.

W przypadku Renault Laguna II 1.9 dCI, utrata mocy jest jednym z najbardziej odczuwalnych objawów zablokowanego EGR w pozycji zamkniętej.

Jak Sprawdzić Zawór EGR?

Zanim przystąpisz do demontażu, warto potwierdzić przypuszczenia za pomocą diagnostyki elektronicznej. Współczesne samochody są wyposażone w systemy, które monitorują pracę układu recyrkulacji. Sama diagnostyka komputerowa to jednak nie wszystko. Nawet jeśli komputer nie pokazuje błędu, a silnik szarpie, warto przeprowadzić inspekcję wizualną.

• Diagnostyka komputerowa: Podłączenie komputera diagnostycznego pozwoli odczytać ewentualne błędy związane z pracą EGR (np. P0400 - Problem z obiegiem recyrkulacji spalin). Możliwe jest również sprawdzenie parametrów pracy zaworu w czasie rzeczywistym.
• Inspekcja wizualna: Po zlokalizowaniu zaworu, sprawdź jego stan. Szukaj śladów wycieków oleju lub spalin, które mogą świadczyć o nieszczelności.
• Test podciśnienia (w starszych typach): W starszych typach zaworów sterowanych podciśnieniowo można sprawdzić szczelność membrany (tzw. gruszki), podłączając pompkę podciśnieniową i obserwując wskazania manometru.
• Test elektryczny (w nowszych typach): W nowszych, sterowanych elektrycznie, konieczne może być sprawdzenie, czy silniczek reaguje na wymuszenie otwarcia z poziomu komputera serwisowego lub czy napięcie docierające do zaworu jest prawidłowe.

Samodzielne Czyszczenie Zaworu EGR

Jeśli diagnoza wskazuje na zabrudzenie, a część mechaniczna i elektryczna zaworu jest sprawna, czyszczenie EGR może przywrócić mu pełną funkcjonalność. Jest to proces, który można wykonać samodzielnie, oszczędzając setki złotych.

Niezbędne narzędzia:

• Zestaw kluczy nasadowych i płasko-oczkowych
• Śrubokręty
• Pędzelek
• Szczoteczka (np. druciana lub nylonowa)
• Chemikalia: Specjalistyczny zmywacz do EGR, benzyna ekstrakcyjna, nafta, lub preparaty do czyszczenia gaźników/wtrysków

Proces czyszczenia krok po kroku:

1. Lokalizacja i demontaż: Zlokalizuj zawór EGR w Twojej Lagunie II 1.9 dCI. Odłącz wtyczkę elektryczną lub przewód podciśnienia. Odkręć śruby mocujące zawór do kolektora. Ostrożnie wyjmij zawór z silnika.
2. Czyszczenie wstępne: Usuń luźne osady i nagar za pomocą pędzelka i szczoteczki.
3. Zastosowanie chemii: Spryskaj wnętrze zaworu specjalistycznym zmywaczem do EGR lub namocz element roboczy (tłoczek i gniazdo) w nafcie lub benzynie ekstrakcyjnej na kilkanaście minut. W przypadku bardzo silnych zabrudzeń, może być konieczne powtórzenie procesu.
4. Szczegółowe czyszczenie: Użyj pędzelka i szczoteczki, aby dotrzeć do wszystkich zakamarków i usunąć nawet najtwardszy nagar. Upewnij się, że ruchome części zaworu (tłoczek) poruszają się swobodnie.
5. Suszenie i montaż: Po dokładnym wyczyszczeniu, osusz wszystkie elementy. Przed ponownym montażem upewnij się, że powierzchnie styku na kolektorze i na zaworze są czyste. Zamontuj zawór EGR z powrotem, dokręcając śruby odpowiednim momentem. Podłącz wtyczkę elektryczną lub przewód podciśnienia.

Pamiętaj, aby przeprowadzić czyszczenie na wystudzonym silniku.

Koszty Naprawy i Wymiany Zaworu EGR

Decyzja o naprawie wiąże się z kosztami, które mogą być bardzo zróżnicowane.

• Czyszczenie w warsztacie: Jeśli zdecydujesz się zlecić czyszczenie EGR profesjonalnemu warsztatowi, musisz liczyć się z wydatkiem rzędu 300 - 600 zł.
• Wymiana zaworu: W przypadku konieczności wymiany, cena zaworu EGR zależy od marki pojazdu i producenta części. Najtańsze zamienniki można kupić już za około 100-200 zł, jednak ich trwałość bywa dyskusyjna. Markowe zamienniki lub części oryginalne (OE) to koszt od 400 zł do nawet kilku tysięcy złotych w przypadku skomplikowanych modułów z chłodnicą. Dla Renault Laguna II 1.9 dCI, ceny zamienników mogą zaczynać się od około 200-300 zł za dobrej jakości części, a części oryginalne mogą być znacznie droższe.

Czy Można Jeździć z Uszkodzonym EGR?

Wielu kierowców zastanawia się, czy naprawa jest konieczna, czy może lepiej po prostu usunąć problem poprzez tzw. zaślepienie EGR.

• Uszkodzenie filtra DPF: Po pierwsze, niesprawny EGR drastycznie przyspiesza zużycie filtra cząstek stałych. Filtr DPF w dieslu zatyka się znacznie szybciej, gdy silnik emituje więcej sadzy i tlenków azotu, co generuje kolejne, bardzo wysokie koszty.
• Konsekwencje prawne: Po drugie, zaślepienie EGR jest ingerencją w układ oczyszczania spalin, co powoduje utratę homologacji pojazdu. Podczas corocznego badania technicznego diagnosta może wykryć nieprawidłowości w składzie spalin lub zauważyć błędy w systemie OBD, co skutkuje wynikiem negatywnym. Zaślepienie EGR jest niezgodne z prawem i powoduje utratę homologacji pojazdu, co grozi mandatem oraz negatywnym wynikiem badania technicznego.

Dlatego też, jazda z uszkodzonym zaworem EGR jest niezalecana i może prowadzić do poważniejszych, a co za tym idzie, droższych uszkodzeń pojazdu.

Podsumowanie

Zawór EGR w Renault Laguna II 1.9 dCI jest kluczowym elementem układu oczyszczania spalin, odpowiedzialnym za redukcję emisji szkodliwych tlenków azotu. Jego prawidłowa lokalizacja, funkcjonalność i regularne czyszczenie są niezbędne do utrzymania optymalnej pracy silnika, zapobiegania awariom i spełniania norm środowiskowych. W przypadku pojawienia się objawów wskazujących na jego awarię, zaleca się przeprowadzenie diagnostyki i, w razie potrzeby, czyszczenie lub wymianę zaworu, pamiętając o konsekwencjach prawnych i technicznych związanych z jego zaślepieniem.
