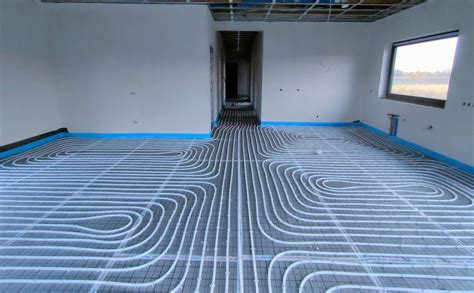

Ogrzewanie podłogowe zyskało ogromną popularność w nowoczesnym budownictwie dzięki swojej energooszczędności, komforcie użytkowania i równomiernej dystrybucji ciepła. Szczególnie doceniane jest w pomieszczeniach takich jak łazienki, gdzie eliminuje problem zimnych stref przy podłodze, zapewniając przyjemne ciepło nawet bosej stopie. Jednak aby system ten działał optymalnie i bezpiecznie, konieczne jest zastosowanie specjalnych elementów regulacyjnych. Jednym z kluczowych urządzeń, szczególnie w systemach łączących ogrzewanie podłogowe z tradycyjnymi grzejnikami lub w przypadku modernizacji instalacji, jest zawór RTL (Ogranicznik Temperatury Powrotu). Urządzenie to pełni rolę strażnika termicznego, chroniąc posadzkę przed degradacją termiczną i zapewniając utrzymanie optymalnej temperatury czynnika grzewczego w obiegu. Prawidłowy montaż ogranicznika temperatury decyduje o skuteczności, wydajności i bezpieczeństwie całego systemu.
Czym jest zawór RTL i dlaczego jest niezbędny w ogrzewaniu podłogowym?
Zawór RTL, czyli Ogranicznik Temperatury Powrotu, to mechaniczne urządzenie termoregulacyjne, które odgrywa fundamentalną rolę w systemach ogrzewania podłogowego, zwłaszcza tych podłączonych do instalacji centralnego ogrzewania o wyższych parametrach pracy. Główną funkcją zaworu z ogranicznikiem temperatury powrotu jest kontrola temperatury czynnika grzewczego wracającego z pętli ogrzewania podłogowego, aby zapobiec jego przegrzaniu. Działa poprzez automatyczne blokowanie przepływu wody, gdy jej temperatura przekroczy ustaloną, bezpieczną wartość.
Tradycyjne systemy grzewcze, takie jak te zasilające grzejniki, wymagają zazwyczaj wysokiej temperatury zasilania, mieszczącej się w przedziale 50-90°C. Z kolei ogrzewanie podłogowe działa efektywnie i bezpiecznie przy znacznie niższych parametrach, optymalnie w zakresie temperatur 27-29°C, choć dla niektórych pomieszczeń, jak łazienki, dopuszczalne są nieco wyższe wartości, np. do 24°C lub nawet 35°C w specyficznych warunkach, jednak powierzchnia podłogi nie powinna przekraczać 29°C. Bezpośrednie podłączenie instalacji podłogowej do systemu grzejnikowego bez odpowiedniego zabezpieczenia mogłoby doprowadzić do przegrzania posadzki, uszkodzenia materiałów budowlanych (takich jak wylewka czy płytki), a także do dyskomfortu termicznego.
Zawór RTL pełni rolę bufora między strefami o różnym zapotrzebowaniu temperaturowym. Pozwala wykorzystać istniejącą instalację kotłową, często dostosowaną do wyższych temperatur, jednocześnie chroniąc delikatną instalację podłogową przed degradacją termiczną. Jest to szczególnie istotne podczas modernizacji starszych budynków, gdzie wymiana całej instalacji grzewczej byłaby bardzo kosztowna i czasochłonna. W przypadku małych powierzchni, takich jak pojedyncza pętla w łazience, zawór RTL może zastąpić bardziej skomplikowane i drogie układy mieszające z pompą i zaworem trójdrogowym. Inteligentne rozwiązania termoregulacyjne, takie jak zawory RTL, stanowią podstawę bezpieczeństwa instalacji mieszanych, łączących różne typy odbiorników ciepła.
Mechanizm działania zaworu RTL

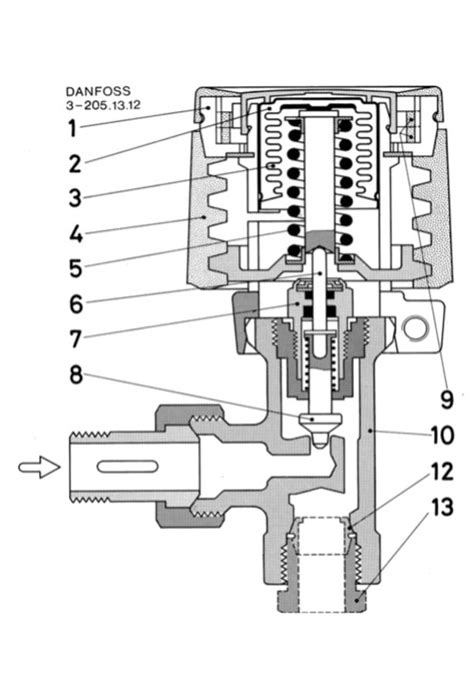

Sercem urządzenia RTL jest precyzyjny czujnik temperatury zintegrowany z korpusem zaworu. Czujnik ten, często wykorzystujący mieszki termostatyczne wypełnione cieczą lub gazem, jest wrażliwy na zmiany temperatury przepływającego przez zawór czynnika grzewczego. Kiedy temperatura wody powracającej z pętli podłogowej przekracza ustawioną przez użytkownika wartość graniczną, mieszki termostatyczne kurczą się. Ten ruch mechanicznie dociska grzybek zaworu do gniazda, stopniowo ograniczając lub całkowicie blokując dalszy przepływ gorącej wody.
System ten jest wspomagany przez sprężynę kompensacyjną, która zapewnia płynną i precyzyjną reakcję na nawet niewielkie zmiany temperatury wody. Element nastawny, zazwyczaj w postaci pokrętła lub pokrętła z podziałką, pozwala użytkownikowi regulować zakres pracy zaworu w szerokich granicach, najczęściej od około 20°C do 60°C, choć kluczowe dla bezpieczeństwa podłogówki jest ustawienie górnego limitu temperatury powrotu. Ustawienie tej wartości decyduje o maksymalnej temperaturze, do jakiej może nagrzać się woda opuszczająca obieg podłogowy i wracająca do systemu.
Warto zaznaczyć, że zawór RTL nie jest termostatem pokojowym. Termostat pokojowy reguluje pracę całej instalacji grzewczej w zależności od temperatury powietrza w pomieszczeniu, podczas gdy zawór RTL reaguje wyłącznie na temperaturę czynnika grzewczego w konkretnym obwodzie, pełniąc funkcję zabezpieczającą i ograniczającą.
Gdzie zamontować zawór RTL? Lokalizacja ma kluczowe znaczenie
Prawidłowy montaż ogranicznika temperatury powrotu jest absolutnie kluczowy dla skuteczności całego systemu ogrzewania podłogowego i bezpieczeństwa instalacji. Wybór metody i miejsca montażu zależy od liczby obwodów grzewczych oraz ogólnej konfiguracji instalacji.
Podstawowa zasada: Strona powrotu
Najważniejszą zasadą, której należy przestrzegać, jest montaż zaworu RTL zawsze po stronie powrotu instalacji ogrzewania podłogowego. Oznacza to, że zawór powinien być zainstalowany na odcinku rury, którą schłodzony czynnik grzewczy wraca z pętli podłogi do rozdzielacza lub głównego obiegu grzewczego. Montaż na stronie zasilania, czyli tam, gdzie gorąca woda dopiero wchodzi do pętli, jest błędem i może prowadzić do nieprawidłowego działania systemu, nierównomiernego grzania oraz potencjalnego przegrzania.
Dlaczego strona powrotu jest tak ważna? Po podaniu gorącej wody do pętli ogrzewania podłogowego, ciepło jest oddawane do posadzki. Woda krążąca w pętli stopniowo oddaje energię, przez co jej temperatura spada. Zawór RTL zamontowany na powrocie mierzy tę schłodzoną już wodę. Jeśli jej temperatura nadal jest zbyt wysoka (przekracza ustawiony limit), zawór ogranicza jej przepływ, zapobiegając tym samym dalszemu dopływowi gorącej wody zasilającej. W ten sposób utrzymuje się temperaturę powracającego czynnika grzewczego poniżej bezpiecznego progu (np. 29°C), chroniąc posadzkę i zapewniając komfort cieplny. Gdyby zawór był zamontowany na zasilaniu, gorąca woda napotkałaby na przeszkodę, zanim zdążyłaby oddać ciepło i schłodzić się, co prowadziłoby do sytuacji, w której przed zaworem byłaby bardzo gorąca woda, a za nim zimniejsza, co skutkowałoby nierównomiernym grzaniem pomieszczenia - jedna część byłaby przegrzana, a druga niedogrzana.
Lokalizacja w pobliżu rozdzielacza
Optymalna lokalizacja dla zaworu RTL, zwłaszcza gdy jest on częścią systemu z rozdzielaczem, to bezpośrednie sąsiedztwo tego rozdzielacza. Maksymalna odległość rury powrotnej od rozdzielacza do miejsca montażu zaworu RTL zazwyczaj nie powinna przekraczać około 50 cm. Umożliwia to szybką reakcję zaworu na zmiany temperatury i minimalizuje straty ciepła na krótkim odcinku rury powrotnej.
Kierunek przepływu
Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Strzałka wskazuje, w którą stronę powinna płynąć woda w instalacji, aby zawór działał prawidłowo. Ignorowanie tego oznaczenia może skutkować nieprawidłowym działaniem lub całkowitym zablokowaniem przepływu. Połączenia hydrauliczne należy odpowiednio uszczelnić, na przykład taśmą teflonową lub specjalną pastą uszczelniającą, aby zapewnić szczelność instalacji.
Rozwiązania dla różnych konfiguracji instalacji
Sposób montażu zaworu RTL różni się w zależności od tego, czy mamy do czynienia z pojedynczą pętlą grzewczą, czy z rozbudowanym systemem wielopętlowym.
Pojedyncza pętla grzewcza (np. w łazience)

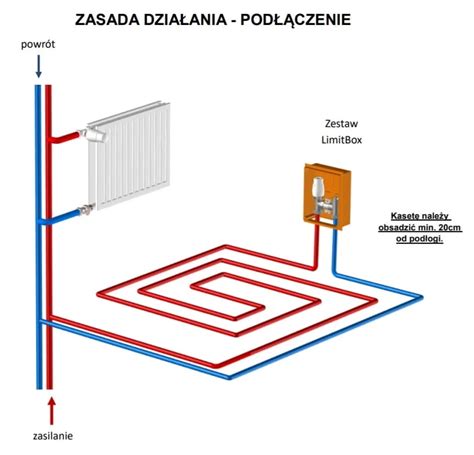

W przypadku instalacji ogrzewania podłogowego obejmującej tylko jedną pętlę grzewczą, na przykład w łazience lub małym pomieszczeniu, często stosuje się kompaktowe rozwiązanie w postaci specjalnej skrzynki montażowej (tzw. multibox) z wbudowanym mechanizmem zaworu RTL. To rozwiązanie pozwala na estetyczne ukrycie elementu regulacyjnego w ścianie i zapewnia łatwy dostęp w celu regulacji.
Po zamocowaniu skrzynki w ścianie, przewody ogrzewania podłogowego (rury) są łączone z odpowiednimi przyłączami skrzynki za pomocą złączek zaciskowych lub innych odpowiednich technik łączenia. W takiej skrzynce znajduje się zazwyczaj zawór RTL bezpośrednio po stronie powrotu obiegu. Po zamocowaniu skrzynki i podłączeniu rur, końcowym etapem jest test szczelności instalacji oraz regulacja zakresu temperatur pracy zaworu RTL. Kompaktowe skrzynki z wbudowanym zaworem termostatycznym mogą przyczynić się do oszczędności energii, szacunkowo nawet do 18%.
Istnieją dwa podstawowe rodzaje takich skrzynek z zaworem RTL:
- Skrzynka z podstawowym ogranicznikiem przepływu: Kontroluje wyłącznie temperaturę wody powrotnej z pętli podłogowej.
- Skrzynka z dodatkowym zaworem termostatycznym (tzw. zawór dwufunkcyjny): Oprócz ograniczenia temperatury powrotu, posiada również głowicę termostatyczną reagującą na temperaturę powietrza w pomieszczeniu. Pozwala to na utrzymanie stałej temperatury w pomieszczeniu i zapewnia podwójne zabezpieczenie. W tym przypadku jeden zawór mierzy temperaturę czynnika grzewczego, a drugi sczytuje temperaturę otoczenia, działając niezależnie od siebie.
Instalacje wielopętlowe (rozdzielacze)
W układach z kilkoma lub wieloma obiegami grzewczymi (pętlami podłogowymi), stosuje się rozdzielacz z indywidualnymi regulatorami dla każdej pętli. W tym rozwiązaniu każda gałąź rozdzielacza, odpowiadająca za jeden obieg podłogowy, jest wyposażona w osobny moduł RTL. Pozwala to na precyzyjne dostosowanie parametrów pracy dla każdej strefy grzewczej indywidualnie, uwzględniając jej specyficzne potrzeby termiczne.
Montuje się wówczas na każdym wyjściu z rozdzielacza przeznaczonym dla pętli podłogowej, na stronie powrotnej, odpowiedni zawór RTL. Rozwiązanie to eliminuje konieczność indywidualnego montażu na każdej pętli w pomieszczeniu, redukuje koszty i upraszcza serwisowanie w porównaniu do sytuacji, gdyby każdy obieg wymagał osobnej skrzynki. Producenci, tacy jak Herz czy Oventrop, oferują gotowe zestawy rozdzielaczy z wbudowanymi modułami RTL, co dodatkowo ułatwia instalację.
Typowe problemy i błędy montażowe
Niestety, nieprawidłowy montaż zaworu RTL jest zjawiskiem stosunkowo częstym, prowadzącym do szeregu problemów z działaniem ogrzewania podłogowego. Jednym z najpoważniejszych błędów jest montaż zaworu RTL na stronie zasilania obiegu podłogowego, co było przedmiotem dyskusji na forach internetowych.
Montaż na zasilaniu - konsekwencje
Gdy zawór RTL jest zamontowany na początku obiegu podłogówki (na zasilaniu), gorąca woda z kotła (np. 65-75°C) napotyka na zawór. Jeśli temperatura jest zbyt wysoka, zawór RTL odcina dalszy przepływ. Woda "stoi" w rurach przed zaworem, oddając ciepło do posadzki, ale ponieważ zawór blokuje dopływ świeżej, gorącej wody, cykl grzewczy jest zaburzony. Powoduje to, że część łazienki lub pomieszczenia, gdzie rury znajdują się przed zaworem, jest ogrzewana intensywniej, podczas gdy część za zaworem (czyli dalsza część obiegu) otrzymuje znacznie mniej ciepła, ponieważ woda stojąca przed zaworem schłodziła się, a zawór nie przepuszcza dalej gorącej wody. W efekcie podłoga grzeje nierównomiernie - miejsca bliżej wejścia do pomieszczenia są ciepłe, a te dalej stają się coraz chłodniejsze, choć niekoniecznie zimne. Problem ten nasila się przy niskich nastawach zaworu RTL, który próbuje ograniczyć i tak już zbyt wysoką temperaturę.
Instalatorzy, którzy popełnili ten błąd, często bagatelizują problem, twierdząc, że "po montażu wszystko zostało sprawdzone na najwyższych nastawach i grzało". Jednak rzeczywiste problemy ujawniają się podczas normalnego użytkowania, gdy nastawy są niższe, a system pracuje w warunkach zbliżonych do optymalnych. Nierównomierne grzanie, słabe grzanie podłogi, szczególnie w miejscach "za" podłączonym RTL-em, to typowe objawy nieprawidłowej instalacji.
Ryzyko uszkodzenia posadzki
Montaż zaworu RTL na zasilaniu, zwłaszcza w instalacjach z kotłem na paliwo stałe podającym wodę o temperaturze 60-90°C, stanowi poważne ryzyko dla samej posadzki. Nawet jeśli zawór próbuje ograniczyć przepływ, bezpośredni kontakt rur z wodą o tak wysokiej temperaturze, zanim zostanie ona odpowiednio schłodzona w pętli, może spowodować uszkodzenie wylewki, pękanie płytek, a nawet degradację materiałów izolacyjnych. Odpowiednie ułożenie rur (np. koncentrycznie, a nie meandrowo, tak aby cieplejsze i chłodniejsze odcinki rur były na przemian) oraz stosowanie materiałów odpornych na wysokie temperatury (nie tylko tani pex, ale materiały typu PEX-a lub PERT/AL/PERT, które są bardziej odporne na wysokie temperatury) są ważne, ale nie zastąpią prawidłowego montażu zaworu na powrocie.
Brak ogrzewania lub przegrzewanie
Inne problemy mogą wynikać z niewłaściwej regulacji. Jeśli nastawa na zaworze RTL jest zbyt wysoka, może dojść do przegrzewania podłogi. Jeśli jest zbyt niska, podłoga będzie chłodna i słabo grzejąca. Brak reakcji na regulację często wynika z błędnego montażu lub z obecności powietrza w instalacji, które blokuje prawidłowe działanie czujnika.
Rozwiązania problemów i przeróbki
W przypadku stwierdzenia nieprawidłowego montażu zaworu RTL na zasilaniu, konieczna jest jego przeróbka. Jedynym prawidłowym rozwiązaniem jest przeniesienie zaworu na stronę powrotu. Może to wymagać pewnych prac hydraulicznych:
- Zamiana miejscami zasilania i powrotu: Czasem wystarczy zamienić miejscami rury zasilającą i powrotną przy zaworze, o ile jest to fizycznie możliwe i nie koliduje z kierunkiem przepływu.
- Wstawienie zaworu na powrocie: Bardziej skomplikowane przeróbki polegają na wycięciu fragmentu rury powrotnej i wpięciu w to miejsce zaworu RTL.
- Zastosowanie zestawu mieszająco-pompowego: W bardziej rozbudowanych systemach, gdzie na jednym rozdzielaczu znajdują się zarówno pętle podłogowe, jak i grzejniki, a zasilanie z kotła jest gorące, stosuje się zestawy mieszająco-pompowe z zaworem trójdrogowym. Zestaw ten obniża temperaturę wody zasilającej obieg podłogowy do bezpiecznego poziomu, zanim trafi ona do rozdzielacza. W przypadku instalacji z grzejnikami i podłogówką na jednym rozdzielaczu, zazwyczaj wystarczy jeden taki zestaw, który obsługuje wszystkie obiegi niskotemperaturowe.
W sytuacjach, gdy przeróbka jest bardzo trudna z powodu położonych już tynków i płytek, czasami stosuje się rozwiązania awaryjne, takie jak wykręcenie samej głowicy regulacyjnej zaworu RTL pozostawionego na zasilaniu. Wówczas zawór pozostaje w pozycji otwartej, przepuszczając wodę o temperaturze zasilania. Jest to jednak rozwiązanie skrajnie niezalecane, ponieważ całkowicie eliminuje funkcję ograniczania temperatury i stwarza wysokie ryzyko uszkodzenia posadzki. Bez głowicy, zawór RTL działa jak zwykły zawór przelotowy, który nie reguluje temperatury - przez co przez zawór będzie przepływała każda temperatura wody.
Zalety stosowania zaworu RTL
Pomimo wyzwań związanych z prawidłowym montażem, zawór RTL oferuje szereg istotnych zalet, które czynią go bardzo pożądanym elementem w wielu instalacjach grzewczych:
- Ochrona podłogi: Najważniejszą zaletą jest ochrona wrażliwych materiałów posadzkowych przed uszkodzeniem termicznym. Zapobiega pękaniu płytek, odspajaniu się kleju czy deformacji paneli.
- Komfort cieplny: Zapewnia równomierne rozprowadzenie ciepła w pomieszczeniu, eliminując zimne strefy i utrzymując przyjemną temperaturę.
- Oszczędność energii: Poprzez precyzyjne sterowanie temperaturą, zawór RTL zapobiega nadmiernemu przegrzewaniu pomieszczeń, co przekłada się na niższe zużycie energii. Kompaktowe skrzynki z wbudowanym zaworem termostatycznym mogą pozwolić zaoszczędzić do 18% energii.
- Prostota i niższy koszt: W porównaniu do pełnych systemów mieszających (z pompą i zaworem trójdrogowym), zawór RTL jest prostszym i tańszym rozwiązaniem, szczególnie dla pojedynczych obiegów. Upraszcza serwisowanie.
- Integracja z istniejącymi instalacjami: Umożliwia modernizację istniejących systemów grzewczych poprzez dodanie komfortu ogrzewania podłogowego bez konieczności kompleksowej przebudowy układu grzewczego. Pozwala wykorzystać istniejącą instalację kotłową.
- Bezpieczeństwo: Stanowi kluczowy element bezpieczeństwa w instalacjach mieszanych, chroniąc niskotemperaturowe obiegi przed skutkami pracy wysokotemperaturowych źródeł ciepła.
- Spełnienie norm: Pomieszczenia mokre, takie jak łazienki, wymagają niższej temperatury powierzchni (maks. 29°C). Odseparowany układ z zaworem RTL zapobiega przegrzewaniu i pomaga spełnić normy bezpieczeństwa.
Podsumowanie - Klucz do efektywnego ogrzewania podłogowego
Zawór RTL jest nieodzownym elementem w wielu instalacjach ogrzewania podłogowego, pełniącym kluczową rolę w zapewnieniu bezpieczeństwa, komfortu i efektywności energetycznej systemu. Jego prawidłowy montaż, zgodnie z zasadą instalacji na stronie powrotnej obiegu, blisko rozdzielacza i z poszanowaniem kierunku przepływu, jest fundamentem poprawnego działania. Niezależnie od tego, czy jest to kompaktowa skrzynka w łazience, czy moduł na rozdzielaczu w systemie wielopętlowym, właściwe zainstalowanie zaworu RTL gwarantuje, że ciepła podłoga będzie dostarczać przyjemne ciepło bez ryzyka przegrzania czy uszkodzenia posadzki. W przypadkach nieprawidłowego montażu, konieczna jest jego korekta, aby cieszyć się wszystkimi korzyściami, jakie oferuje nowoczesne ogrzewanie podłogowe. Wybór odpowiedniego rozwiązania i jego profesjonalny montaż to inwestycja, która procentuje komfortem i bezpieczeństwem przez lata.
