Zawór Rozprężny Klimatyzacji w Oplu Astra (Generacja F/G) – Lokalizacja i Funkcjonowanie

Nowoczesne systemy klimatyzacji samochodowej to skomplikowane układy, których prawidłowe działanie zapewnia komfort podróżowania nawet w najbardziej upalne dni. Kluczowym elementem, odpowiedzialnym za precyzyjne dozowanie czynnika chłodniczego i utrzymanie optymalnej temperatury w kabinie, jest zawór rozprężny. W przypadku starszych modeli Opla, takich jak Astra pierwszej generacji (F) czy jej następczyni Astra G, zrozumienie lokalizacji i funkcji tego podzespołu jest istotne dla diagnostyki i ewentualnych napraw. Chociaż precyzyjna lokalizacja może się nieznacznie różnić w zależności od roku produkcji i konkretnej wersji wyposażenia, ogólne zasady budowy i działania układu klimatyzacji pozostają niezmienne, co pozwala na wyznaczenie typowych miejsc, gdzie można go odnaleźć.

Podstawy Działania Układu Klimatyzacji Samochodowej

Zanim zagłębimy się w specyfikę zaworu rozprężnego, warto przypomnieć sobie, jak działa cały system klimatyzacji. Klimatyzacja samochodowa działa na zasadzie zamkniętego obiegu, w którego wnętrzu krąży gaz - czynnik chłodzący. Jest to substancja używana w systemach klimatyzacji, której zadaniem jest absorbowanie ciepła i przenoszenie w inne miejsce w celu rozproszenia. W tradycyjnych systemach chłodniczych czynnik przechodzi cykl termodynamiczny - przejście z fazy gazowej do ciekłej i odwrotnie. Sercem całego układu jest sprężarka (kompresor), czyli pompa tłocząca gaz. Powietrze trafia najpierw do kompresora, następnie przechodzi przez skraplacz i osuszacz. Na samym końcu układu znajduje się parownik. Gaz wydostający się z niego ponownie wędruje do kompresora, a cały obieg zaczyna się od nowa.

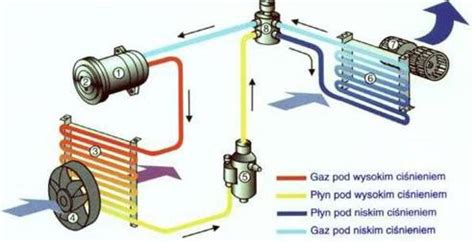

Budowa układu klimatyzacji samochodowej, zarówno manualnej, jak i automatycznej, składa się z wielu podzespołów, z których każdy pełni istotną funkcję. Cały układ dzieli się na część niskiego ciśnienia i wysokiego ciśnienia. W skład układu chłodzenia wchodzą kluczowe elementy:

• Sprężarka klimatyzacji (kompresor): Jest to najważniejszy element całego systemu, którego zadaniem jest zasysanie czynnika chłodzącego w postaci gazu i nadanie mu odpowiedniego ciśnienia, a następnie wpompowanie go do skraplacza. W zależności od budowy wyróżnia się kompresor tłokowy, spiralny, łopatkowy. Kompresor w twoim samochodzie jest kompresorem, którego wydajność jest sterowana zewnętrznie przy wykorzystaniu zaworu regulacyjnego. W tego typu kompresorach regulacja jest ciągła przez zmianę kąta wychylenia płytki (swash plate) do której mocowane są tłoki. Im większy kąt pochylenia płytki tym większa wydajność kompresora.
• Skraplacz (chłodnica lub kondensator): Następuje tu skroplenie czynnika chłodzącego. Zadaniem elementu jest też przechwycenie energii cieplnej, przekazanie jej rurkom i lamelom, a dalej do atmosfery.
• Osuszacz zbiornika klimatyzacji samochodowej: Przechodzi przez niego czynnik chłodniczy w postaci ciekłej wraz z olejem. Jego zadaniem jest pochłanianie wilgoci z układu klimatyzacji. Jest to element, który zazwyczaj wymienia się po każdej ingerencji w układ, zwłaszcza po jego otwarciu.
• Zawór rozprężny: Reguluje ilość przepływającego czynnika chłodzącego, znajduje się zazwyczaj pomiędzy skraplaczem a parownikiem, często jest częścią zespołu parownika lub znajduje się tuż przed nim. Ma kluczowe znaczenie dla utrzymania prawidłowego ciśnienia i temperatury w układzie.
• Parownik: Obniża temperaturę powietrza za pomocą czynnika chłodniczego. Gaz przepływający przez niego pochłania ciepło z kabiny, powietrze wydostając się nad chłodną powierzchnią parownika wypływa przez otwory wentylacyjne.

Funkcja i Lokalizacja Zaworu Rozprężnego w Oplach Astra F/G

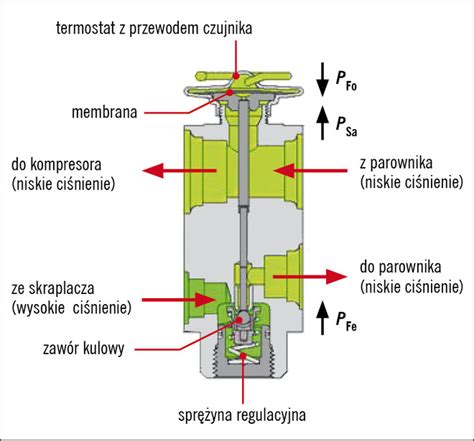

Zawór rozprężny jest elementem, który odgrywa kluczową rolę w procesie chłodzenia. Jego zadaniem jest precyzyjne regulowanie ilości czynnika chłodniczego, który dostaje się do parownika. Czynnik ten, po opuszczeniu skraplacza i osuszacza, znajduje się pod wysokim ciśnieniem i w stanie ciekłym. Zawór rozprężny, na podstawie pomiaru ciśnienia i temperatury, ogranicza jego przepływ do parownika, powodując jednocześnie drastyczny spadek ciśnienia i temperatury. W parowniku czynnik zaczyna wrzeć i parować, pochłaniając jednocześnie ciepło z powietrza przepływającego przez niego. To właśnie schłodzone powietrze jest następnie wtłaczane do kabiny pojazdu.

W typowych konstrukcjach samochodowych, w tym również w Oplach z lat 90. i wczesnych 2000., zawór rozprężny jest zazwyczaj umieszczony w pobliżu parownika. Lokalizacja ta nie jest przypadkowa - pozwala na szybką reakcję na zmiany temperatury i ciśnienia w parowniku, co jest niezbędne do utrzymania optymalnej wydajności chłodzenia.

Specyfika Opla Astra F (1991-1998) i Astra G (1998-2009):

Chociaż precyzyjne umiejscowienie zaworu rozprężnego może wymagać demontażu pewnych elementów, w większości przypadków w Oplach Astra F i G zawór ten znajdował się w komorze silnika, po stronie pasażera, w pobliżu ściany grodziowej, zazwyczaj w okolicach obudowy parownika. Parownik z kolei jest umieszczony w desce rozdzielczej, w obrębie systemu wentylacji i ogrzewania. Dostęp do niego często wymaga demontażu deski rozdzielczej, co jest pracochłonne.

• Umiejscowienie blisko parownika: Ponieważ zawór rozprężny jest elementem regulującym przepływ czynnika do parownika, jest on montowany bezpośrednio przed nim lub jako jego integralna część. W Oplach Astra F i G, parownik jest zazwyczaj zlokalizowany w tzw. "nagrzewnicy" lub "chłodnicy klimatyzacji" w środkowej części deski rozdzielczej, pod konsolą centralną.
• Dostęp: Do zaworu rozprężnego można czasami uzyskać dostęp od strony komory silnika, jeśli przewody łączące go z parownikiem są dostępne. W niektórych przypadkach, zwłaszcza jeśli konieczna jest jego wymiana, konieczny może okazać się demontaż deski rozdzielczej, aby dostać się do całego zespołu parownika. Jest to zadanie wymagające precyzji i czasu.
• Wygląd: Zawór rozprężny zazwyczaj ma formę niewielkiego elementu metalowego, do którego podłączone są dwa przewody aluminiowe lub gumowe układu klimatyzacji. Może być wyposażony w czujnik temperatury lub ciśnienia. Na jednym ze zdjęć w dostarczonym materiale widać, że dysza jest włożona w korpus zaworu od strony rury zasilającej, posiada też sitko, które ma być czyste.

Typowe Problemy i Objawy Awarii Zaworu Rozprężnego

Uszkodzenie zaworu rozprężnego może objawiać się na różne sposoby, często prowadząc do nieprawidłowego działania całego systemu klimatyzacji. Diagnoza wymaga często pomiaru ciśnień w układzie oraz analizy temperatury czynnika.

• Nieprawidłowe ciśnienia: Gdy zawór rozprężny nie działa poprawnie, może to prowadzić do problemów z ciśnieniem w układzie. Na przykład, jeśli zawór jest zablokowany w pozycji zamkniętej, ciśnienie po stronie wysokiej będzie bardzo wysokie, a po stronie niskiej niskie lub zerowe, ponieważ czynnik nie dostaje się do parownika. Jeśli zawór utknie w pozycji otwartej, ciśnienie po stronie niskiej będzie zbyt wysokie, a chłodzenie będzie słabe. Ciśnienie jest wysokie, bo układ chodzi na maksymalnej wydajności, sprężarka jest praktycznie podlewana czynnikiem - to nie mroźnia.
• Słabe lub brak chłodzenia: Jest to najczęstszy objaw awarii. Jeśli zawór nie dozuje odpowiedniej ilości czynnika, parownik nie jest w stanie efektywnie odebrać ciepła z powietrza. Klimatyzacja chłodzi, ale słabo. Zauważalny jest duży wyciek gazu: słychać syczenie z kratek wentylacyjnych i z kratek czuć gaz. Może to być spowodowane uszkodzeniem zaworu lub nieszczelnością w układzie.
• Szronienie parownika lub przewodów: W skrajnych przypadkach, jeśli zawór rozprężny dopuszcza zbyt dużą ilość czynnika do parownika, może dojść do jego nadmiernego schłodzenia, a nawet zamarznięcia. Jest to efekt, jeśli Klima jest wadliwa i zawór rozprężny źle działa to może dojść do pokrycie parownika lodem. Czasami objawia się to jako szronienie na przewodach dochodzących do parownika.
• Hałasy i trzaski: Kiedy zawór rozprężny nie działa poprawnie, może to powodować szumy i trzaski dochodzące z systemu klimatyzacji.
• Wycieki wody: Uszkodzenie zaworu rozprężnego może również powodować wycieki wody, które są wynikiem kondensacji w nieprawidłowo działającym układzie.
• Nagłe przerywanie chłodzenia: Alarmującym symptomem jest, jeśli dojdzie do nagłego przerywania chłodzenia, nieoczekiwanego zastopowania procesu chłodzenia. Nie jest to trudne do rozpoznania. Inną oznaką awarii może być słaby lub znikomy przepływ powietrza z wylotów klimatyzacji.

Diagnostyka i Wymiana Zaworu Rozprężnego

Diagnostyka zaworu rozprężnego wymaga specjalistycznych narzędzi i wiedzy. Podstawowym krokiem jest pomiar ciśnienia czynnika chłodniczego po stronie wysokiej i niskiej za pomocą manometrów. Bez pomiaru ciśnienia i obliczenia przegrzewu to trochę wróżba. Analiza tych wartości w połączeniu z obserwacją pracy sprężarki i temperatury parowania pozwala na wstępne określenie, czy problem leży w zaworze rozprężnym, sprężarce, parowniku, czy też w innym elemencie układu. Prawidłowe ciśnienie w układzie klimatyzacji jest kluczowe dla jego działania; ciśnienie spoczynkowe dobre, kompresor wykańczał się.

Jeśli istnieje podejrzenie awarii zaworu rozprężnego, jego wymiana jest zazwyczaj konieczna. Proces ten obejmuje:

1. Odciągnięcie czynnika chłodniczego: Przed rozpoczęciem prac, należy bezpiecznie odciągnąć cały czynnik chłodniczy z układu za pomocą specjalnej maszyny do serwisu klimatyzacji.
2. Demontaż: W zależności od modelu Astry i lokalizacji zaworu, może być konieczny demontaż deski rozdzielczej lub elementów komory silnika. Zawór rozprężny trzeba szukać przy parowaczach (tam skąd leci chłód) i jest na pewno nie jeden. W niektórych konstrukcjach jest on na ścianie grodziowej po stronie pasażera.
3. Wymiana: Po uzyskaniu dostępu, należy odłączyć przewody doprowadzające i odprowadzające czynnik, a następnie zamontować nowy zawór. Bardzo ważne jest, aby nowy zawór był odpowiedni dla danego modelu samochodu i typu czynnika chłodniczego. Po wymianie należy sprawdzić, czy obudowa nie jest pęknięta (niestety aluminium) i ewentualnie wymienić 2 oringi, a następnie dobrze skręcić długą śrubą.
4. Uszczelnienie i napełnianie: Po zamontowaniu nowego zaworu, należy sprawdzić szczelność połączeń, a następnie przeprowadzić próżnię w układzie, aby usunąć wilgoć. Następnie układ jest napełniany odpowiednią ilością czynnika chłodniczego (np. 850g czynnika) i oleju.

Często wymiana zaworu rozprężnego jest połączona z innymi czynnościami serwisowymi, takimi jak wymiana osuszacza czy kontrola stanu sprężarki. Nie znalazłeś odpowiedzi? Najpierw wymienia się zawór później kompresor jeśli dalej nie będzie działać. Pomogło dopiero wymiana zaworu rozprężnego.

Czynniki Chłodnicze i Oleje - Klucz do Prawidłowej Pracy Układu

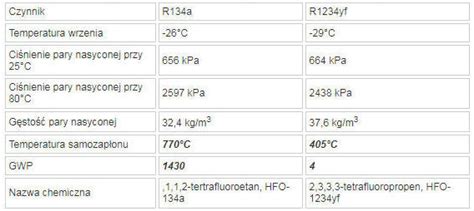

Współczesne samochody wykorzystują różne rodzaje czynników chłodniczych. W pojazdach wyprodukowanych przed 2017 rokiem najczęściej stosowany był czynnik R-134a. W nowszych autach, wprowadzonych na rynek po 2017 roku, w krajach Unii Europejskiej dominuje czynnik R-1234yf. Warto pamiętać, że każdy czynnik wymaga odpowiedniego typu oleju do smarowania sprężarki. Sprężarki pracujące z R-134a smarowane są olejem syntetycznym, a te pracujące z R-22 na oleju mineralnym. Trzeba tego przestrzegać, jeżeli nie jest napełniona olejem to napełniasz syntetykiem i możesz zalewać układ R134a.

Nieprawidłowe zastosowanie czynnika lub oleju może prowadzić do poważnych uszkodzeń, w tym uszkodzenia zaworu rozprężnego i innych elementów układu. Mieszanina r290 z r600 nie dawała efektu jak samo r290. Tzn co się działo? Jaki tak na prawdę był skład tej mieszaniny, bo zrobić ją mało kto potrafi. A może usterka nie dotyczyła czynnika tylko innych problemów. Np. zaworu rozprężnego lub była niezałatana dziura? Żeby stwierdzić co trzeba zmienić, musisz znać własności fizyczne czynników. Znasz je?

Niewłaściwa ilość oleju w układzie również stanowi problem. Czy kompresor był zalany olejem? Ile masz oleju w systemie teraz? Zbyt mała ilość oleju może prowadzić do zatarcia sprężarki, a zbyt duża - do nieprawidłowej pracy zaworu rozprężnego i problemów z ciśnieniem. Zalałem olej - 250ml (zalewałem zaworem serwisowym poprzez ręczne załączenie sprężarki (stycznikiem). kompresor bardzo szybko zassał sobie te 250ml. To pierwszy z wielu błędów jakie popełniłeś. Podejrzewam, że zajmujesz/zajmowałeś się klimatyzacją samochodową, więc stąd wynika ta nieuzasadniona chęć do dolewania oleju. Najpierw powinieneś podać ciśnienia na jakich pracuje sprężarka przy prawidłowej ilości czynnika.

Podsumowanie i Znaczenie Regularnego Serwisu

Zawór rozprężny jest niepozornym, lecz niezwykle ważnym komponentem układu klimatyzacji. Jego prawidłowe działanie zapewnia efektywne chłodzenie i komfort podróżowania. Lokalizacja w Oplach Astra F/G znajduje się zazwyczaj w okolicach parownika, w desce rozdzielczej lub w komorze silnika po stronie pasażera, w zależności od dostępu. Awaria tego elementu może objawiać się na wiele sposobów, od słabego chłodzenia po nieprawidłowe ciśnienia w układzie. Regularny serwis klimatyzacji, obejmujący kontrolę szczelności, uzupełnianie czynnika i oleju oraz ewentualną wymianę filtrów i osuszacza, pozwala na wczesne wykrycie potencjalnych problemów z zaworem rozprężnym i zapobiega kosztownym naprawom. Pamiętaj, że układ klimatyzacji wymaga profesjonalnej obsługi, a wszelkie niepokojące objawy powinny być konsultowane z wykwalifikowanym mechanikiem.

Warto wiedzieć W samochodach możesz spotkać się z klimatyzacją manualną (ręczną) lub automatyczną. Klimatyzacja manualna czy automatyczna - czym się różnią? Jeden i drugi system spełnia takie same zadania. Różnią się one przede wszystkim sposobem obsługi. Klimatyzacja manualna, czyli ręczna wymaga ustawiania pożądanej siły chłodzenia przez kierowcę; nie ma tu automatu, który kontroluje i reguluje temperaturę w pojeździe. Klimatyzacja automatyczna samodzielnie utrzymuje zadaną temperaturę, może też regulować ją oddzielnie w poszczególnych częściach kabiny pojazdu.
