Zawory elektromagnetyczne, znane również jako zawory gazowe, stanowią kluczowy element systemów zabezpieczających instalacje gazowe. Ich głównym zadaniem jest szybkie i skuteczne odcięcie dopływu paliwa gazowego w sytuacjach awaryjnych, co zapobiega potencjalnym zagrożeniom, takim jak wybuchy czy zatrucia tlenkiem węgla. Jednym z przykładów takich urządzeń jest zawór odcinający grzybkowy ZB-100k/12V, produkowany przez firmę Flama-Gaz, który jest zaprojektowany do współpracy z detektorami gazu.
Charakterystyka i Zasada Działania

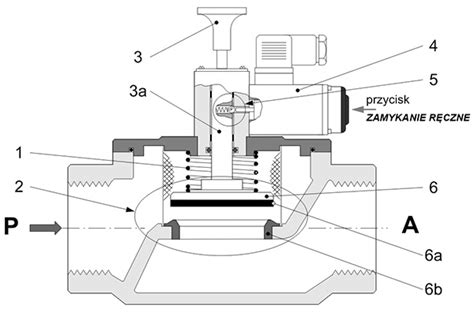

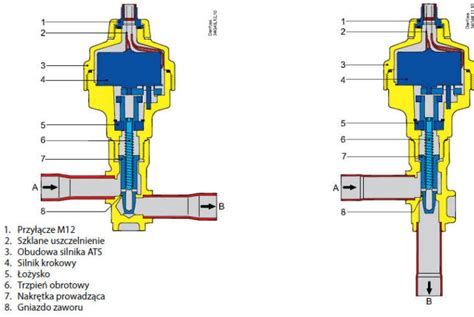

Zawory elektromagnetyczne, takie jak wspomniany model ZB-100k/12V, charakteryzują się prostą, ale efektywną budową grzybkową. Są to zawory jednokierunkowe o stałym przepływie, co oznacza, że gaz może przepływać tylko w jednym kierunku. Kluczową cechą tych zaworów jest ich wyzwalanie elektromagnetyczne. Dostępne są z dwoma typami wyzwalaczy: WE (12V DC) lub EZB-12,6G (230V AC), co pozwala na dopasowanie ich do różnych systemów sterowania.
Te zawory są zazwyczaj niewielkie wagowo, co ułatwia ich montaż. Co istotne, są to zawory bistabilne. Oznacza to, że w stanie beznapięciowym mogą znajdować się w jednym z dwóch stabilnych położeń: otwartym lub zamkniętym. Napięcie sterujące wyzwalaczem elektromagnetycznym jest potrzebne wyłącznie do zamknięcia zaworu. Otwieranie zaworu odbywa się natomiast ręcznie, co zapewnia tzw. funkcję pamięci - po zadziałaniu i zamknięciu, musi zostać ręcznie otwarty, nawet jeśli zasilanie zostanie przywrócone. Zamknięcie następuje poprzez impuls elektryczny.
Wiele nowoczesnych zaworów elektromagnetycznych posiada również możliwość ręcznego zamykania zaworu przyciskiem umieszczonym bezpośrednio na obudowie. Jest to dodatkowe zabezpieczenie, pozwalające na natychmiastowe przerwanie dopływu gazu w razie potrzeby, niezależnie od działania systemu automatycznego. Wbudowany na stałe filtr siatkowy chroni mechanizm zaworu przed zanieczyszczeniami obecnymi w gazie, co przedłuża jego żywotność i zapewnia niezawodność działania.
Spełniane Normy i Certyfikaty
Niezawodność i bezpieczeństwo zaworów elektromagnetycznych są potwierdzone przez spełnienie szeregu rygorystycznych norm i przepisów. Zawór ZB-100k/12V, jako przykład, spełnia wymagania normy PN-EN 161:2011+A3:2013, która określa szczegółowe wymagania dla zaworów gazowych stosowanych w urządzeniach gazowych. Dodatkowo, urządzenie to spełnia wymagania zasadnicze zawarte w Rozporządzeniu (UE) 2016/426 (GAR) z dnia 9 marca 2016 r., dotyczącym urządzeń gazowych. Jest również zgodne z Dyrektywami UE: 2014/35/UE (LVD) odnoszącą się do bezpieczeństwa urządzeń elektrycznych niskiego napięcia oraz 2014/30/UE (EMC) dotyczącą kompatybilności elektromagnetycznej. Te certyfikaty są gwarancją wysokiej jakości i bezpieczeństwa użytkowania.
Zastosowanie w Praktyce

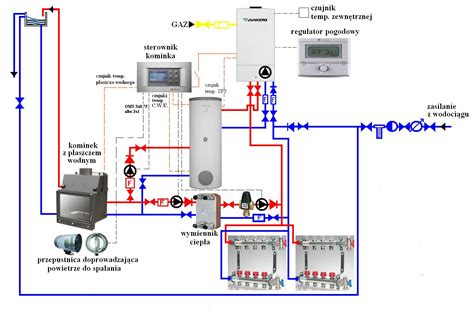

Główne zastosowanie zaworów elektromagnetycznych znajduje się w systemach zabezpieczających instalacje gazowe. Są one powszechnie stosowane w kotłowniach gazowych, budynkach mieszkalnych, obiektach przemysłowych oraz wszędzie tam, gdzie istnieje potrzeba automatycznego odcięcia dopływu gazu. W przypadku wykrycia wycieku gazu przez współpracujący detektor, sygnał jest przesyłany do zaworu, który natychmiast się zamyka, odcinając dopływ paliwa do całej instalacji lub jej części.
W instalacjach gazowych niskiego ciśnienia, zawory elektromagnetyczne mogą pełnić również dodatkową funkcję ręcznego kurka odcinającego. Umożliwia to ręczne odcięcie gazu podczas prac konserwacyjnych lub w sytuacjach nieprzewidzianych.
Dane Techniczne i Montaż
Typowym medium, dla którego przeznaczone są te zawory, są paliwa gazowe, takie jak gaz ziemny czy propan-butan. Maksymalne ciśnienie pracy dla większości tego typu zaworów wynosi Pmax=0,25 bar, natomiast bezpieczne ciśnienie statyczne Ps może wynosić do 5 bar. Czas zamykania zaworu jest kluczowym parametrem bezpieczeństwa i zazwyczaj wynosi poniżej 1 sekundy, co zapewnia błyskawiczną reakcję w sytuacji awaryjnej.
Zakres temperatur pracy, zarówno otoczenia, jak i medium, mieści się zazwyczaj w przedziale od -25 st.C do 60 st.C, co pozwala na ich stosowanie w zróżnicowanych warunkach. Zawory te są przystosowane do montażu na zewnątrz obiektów, co zwiększa ich uniwersalność.
Przyłącza rurowe mogą być realizowane na dwa sposoby: poprzez przyłącze rurowe gwintowe (wewnętrzny gwint walcowy Rp zgodny z normą PN-EN 10226) lub przyłącze rurowe kołnierzowe, zachowujące zgodność wymiarową z kołnierzami [PN16, 01, B] wykonanymi wg normy PN-EN 1092-1. Pozycja zabudowy zaworu jest dowolna, co ułatwia jego integrację z istniejącą instalacją.
Przykładowo, indeks producenta MAG-3 DN80 oraz indeks TIM 0001-00014-38777 wskazują na wysokiej jakości element wykonawczy Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej GX, produkowanego przez firmę GAZEX-DRZEWICKI SPÓŁKA JAWNA.
Jak działają zawory gazowe w piecu i jak je wyważyć
Wybór i Identyfikacja Zaworu
Wybór odpowiedniego zaworu elektromagnetycznego powinien opierać się na dokładnej analizie parametrów instalacji gazowej, takich jak ciśnienie robocze, rodzaj gazu, wymagane natężenie przepływu oraz warunki środowiskowe. Wyszukiwanie zaworów powinno uwzględniać nazwę, indeks, producenta oraz kod EAN, co pozwala na szybkie i precyzyjne zidentyfikowanie poszukiwanego produktu.
Dodatkowe Aspekty Bezpieczeństwa
Oprócz zaworów elektromagnetycznych, systemy zabezpieczeń instalacji gazowych obejmują również detektory gazu, które monitorują stężenie palnych gazów w powietrzu. Współpraca detektora z zaworem elektromagnetycznym tworzy zintegrowany system, który automatycznie reaguje na potencjalne zagrożenie.
Warto również wspomnieć o zaworach zamykanych ręcznie, które mimo braku automatyki, stanowią podstawowe zabezpieczenie w postaci kurka odcinającego. Zawory elektromagnetyczne stanowią jednak wyższy poziom bezpieczeństwa, oferując automatyczne i natychmiastowe reagowanie.
Podsumowanie
Zawory elektromagnetyczne gazu są nieodzownym elementem nowoczesnych instalacji gazowych, zapewniającym wysoki poziom bezpieczeństwa poprzez szybkie odcinanie dopływu paliwa w sytuacjach awaryjnych. Ich konstrukcja, zgodność z normami oraz możliwość integracji z systemami detekcji gazu czynią je kluczowym komponentem chroniącym życie i mienie.
