Fundamenty Domu Parterowego: Zbrojenie i Budowa – Klucz do Stabilności i Trwałości

Fundamenty stanowią podstawę domu, wpływając bezpośrednio na stabilność budynku i to, jak jest on chroniony przed wilgocią. Dlatego też do tego etapu budowy należy przywiązać szczególną wagę. Prawidłowe wykonanie fundamentów pod dom jest kluczowe w kontekście trwałości budowli - jest to oczywiste. Istnieje szereg wymagań, które muszą zostać spełnione, aby fundament domu jednorodzinnego - parterowego lub piętrowego - spełniał swoją rolę tak długo, jak jest to możliwe. Trwałość i solidność budynku zależna jest m.in. od fundamentów. Nie wystarczy jednak zwykła wylewka. Aby odpowiednio zabezpieczyć dom przed uszkodzeniami, niezbędne będzie również zbrojenie fundamentu. Do tego celu stosuje się najczęściej betonowe ławy fundamentowe.

Czym jest ława fundamentowa i jakie pełni funkcje?

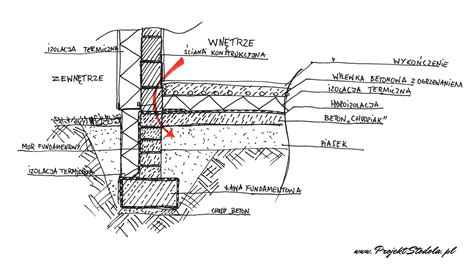

Ława fundamentowa to podstawowy element konstrukcyjny budynku, który jest posadowiony bezpośrednio w gruncie i - co ważne - zawsze poniżej poziomu przemarzania terenu (który w zależności od regionu wynosi od 0,8 do 1,4 metra). Ława fundamentowa to żelbetowy element konstrukcyjny, wykonywany bezpośrednio na gruncie rodzimym lub na warstwie chudego betonu. Jej zadaniem jest równomierne rozłożenie ciężaru budynku i przekazanie go na podłoże. Stanowi podstawę dla ścian fundamentowych. Warto jasno rozróżnić pojęcia fundamentu i ławy fundamentowej. Fundament to całość konstrukcji posadowienia budynku, natomiast ława fundamentowa jest jej elementem składowym. Oprócz ław fundament obejmuje m.in. ściany fundamentowe, izolacje przeciwwilgociowe i termiczne.

Ława fundamentowa to duża, najczęściej betonowa belka, o dużym znaczeniu w budownictwie. Jej zadaniem jest rozkładanie ciężaru budynku równomiernie na całą konstrukcję. Dzięki temu budynek nie zapada się pod swoim ciężarem, a użytkownik unika poważnej katastrofy budowlanej. Dobrze zrobiona ława zapobiega również przedostawaniu się wody i wilgoci do fundamentów, a więc chroni przed powstawaniem pęknięć i innych uszkodzeń. Ławy stosuje się przede wszystkim w budownictwie jednorodzinnym i niskiej zabudowie, gdzie warunki gruntowe pozwalają na tradycyjne posadowienie. Mimo że wylewanie ław fundamentowych nie jest trudnym przedsięwzięciem, warto poznać technikę, która pozwoli uniknąć podstawowych błędów.

Rola pełniona przez ławę fundamentową jest niezwykle ważna - jest to przeniesienie ciężaru budynku bezpośrednio na podłoże gruntowe. Same wymiary ławy fundamentowej zależą od obciążenia, jakie ma przenosić fundament i od tego, czy ława betonowa jest zbrojona, czy też nie. Jak dobrać wymiary ławy fundamentowej? Jeżeli obciążenia fundamentu będą zdecydowanie większe od tych standardowych, a sam grunt jest słaby, to wysokość i szerokość ławy fundamentowej musi być odpowiednia większa. Alternatywnie może zostać zastosowana płyta fundamentowa. Warto jednak wspomnieć, że płyta fundamentowa jest dużo droższa. Oczywiście - co warte podkreślenia - szczegółowe wymiary ławy fundamentowej powinny być dopasowane do specyfiki gruntu już na etapie wykonywania projektu budynku. Dlatego tak istotne jest to, aby projekt domu był wykonany przez osobę posiadającą odpowiednią wiedzę i doświadczenie.

Rodzaje fundamentów - wybór dopasowany do potrzeb

Chociaż skupiamy się na ławach fundamentowych, warto przedstawić inne rozwiązania stosowane w budownictwie, aby inwestorzy mogli dokonać świadomego wyboru.

• Ława fundamentowa: Jest to najpopularniejsze rozwiązanie stosowane w budynkach, garażach i pod schodami. Charakteryzuje się niskim kosztem budowy, wysoką wytrzymałością i odpornością. Ława fundamentowa to element konstrukcyjny budynku, który na swojej powierzchni wspiera ściany fundamentowe, a za ich pośrednictwem przenosi obciążenia własne i użytkowe konstrukcji na grunt. Jej zadaniem jest zapewnienie minimalnego i równomiernego osiadania budowli, stateczności domu, a także właściwej głębokości posadowienia. Zwykle ława wykonana jest z betonu i osiąga wysokość ok. 40 cm, a jej szerokość to ok. 60 cm (czyli szerokość ściany fundamentowej wraz z odsadzką). Ławy fundamentowe wykonuje się najczęściej ze zbrojonego betonu (żelbet). Wykorzystuje się do tego mieszanki betonowe o klasie bliskiej lub równej C20/25. Zwykle osadza się je na głębokości od 80 do 140 cm pod ziemią, co ma zapobiegać zamarzaniu gruntu pod konstrukcją. Wymiary ław fundamentowych to najczęściej 50-140 cm szerokości i 30-50 cm wysokości.

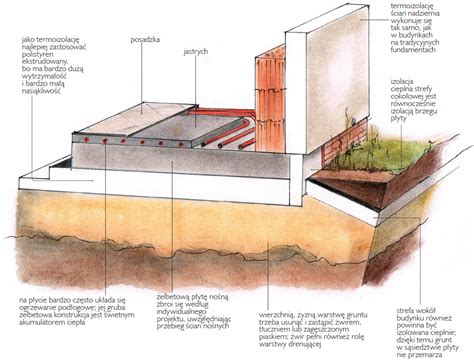

• Płyta fundamentowa: Pokrywa całą powierzchnię budynku i jest wykonywana zwykle na słabszych gruntach. Jest jednocześnie fundamentem i podłogą pierwszej kondygnacji domu. Płyta fundamentowa stanowi alternatywę dla tradycyjnej ławy. Jest ona doskonałym rozwiązaniem w przypadku wyjątkowo wymagających warunków gruntowo-wodnych, wysokiego poziomu wód gruntowych, gruntów słabonośnych i wysadzinowych, gruntów nasypowych lub na terenach dotkniętych szkodami górniczymi. Konstrukcja płyty fundamentowej sprawia, że obciążenie rozkłada się na większej powierzchni niż w przypadku ław fundamentowych. Co ważne, wykonanie płyty fundamentowej nie należy do najtrudniejszych czynności budowlanych. Jej konstrukcja jest prostsza niż w przypadku tradycyjnej ławy fundamentowej, która wymaga udziału dobrego inżyniera. Jej budowa również nie zabiera wiele czasu, ponieważ nie potrzeba przerw technologicznych. W przypadku standardowego budownictwa mieszkaniowego, zbrojenie płyty fundamentowej wykonuje się najczęściej za pomocą siatki zbrojeniowej wykonanej od fi8 do fi16 z oczkiem co 10 do 20 centymetrów. Zbrojenie płyty fundamentowej w tym przypadku może być wykonane dołem lub dołem oraz górą w 2 warstwach.
• Fundament na palach: Rozwiązanie stosowane na słabszy lub ruchomy grunt. Pale wbija się w odstępach 50-80 cm i na nich montuje się zbrojenie oraz zalewa całość betonem. To najdroższy w budowie rodzaj fundamentów. Stosuje się je najrzadziej w przypadku domów parterowych, ale są one konieczne na trudnych terenach, np. na gruntach organicznych, torfowiskach lub w sytuacji, gdy poziom wód gruntowych jest bardzo wysoki.
• Fundament na studniach: Stosowany, gdy grunt nośny osadzony jest ok. 2-3 m poniżej poziomu zerowego.

Alternatywą dla ławy fundamentowej, stosowaną zwykle na słabych gruntach, są płyty fundamentowe. W tej sytuacji płyta jest nie tylko fundamentem, ale jednocześnie stanowi podłogę pierwszej kondygnacji. Jest to opcja mniej popularna i wybierana tylko w konkretnych przypadkach, kiedy zastosowanie ławy nie jest możliwe. Płyta zajmuje całą powierzchnię budynku, a w przypadku ławy fundamentowej - przekrój wygląda jak wydłużona łyżwa. Zazwyczaj fundament zbudowany z ławy wspiera konstrukcje domów, ale wyróżniamy także ławy fundamentowe pod garaż. Jeszcze innym rodzajem jest ława fundamentowa schodkowa, czyli inaczej fundamenty pod schody.

Projektowanie ławy fundamentowej - kluczowe parametry

Projektowanie ławy fundamentowej zawsze powinno opierać się na wynikach badań geotechnicznych, które decydują o bezpiecznych wymiarach ławy fundamentowej. Badania te pozwalają poznać takie elementy jak: nośność gruntu, głębokość położenia gruntu nośnego i ruchy gruntów. Żadna dokumentacja projektowa nie będzie kompletna bez opinii geotechnicznej uwzględniającej wyniki badań geotechnicznych oraz zalecenia dotyczące rodzaju i głębokości fundamentów.

Najważniejsze parametry to:

• Szerokość ławy fundamentowej: Zazwyczaj od 40 do 80 cm, zależnie od nośności gruntu i obciążeń.
• Grubość ławy fundamentowej: Najczęściej 30-40 cm.
• Głębokość ławy fundamentowej: Musi znajdować się poniżej strefy przemarzania, w Polsce zazwyczaj od 80 do 140 cm.

Poniżej przykładowa tabela orientacyjnych parametrów dla domów parterowych:

W praktyce często stosuje się kalkulatory ław fundamentowych do oszacowania ilości betonu i stali zbrojeniowej. Należy jednak pamiętać, że są to jedynie narzędzia pomocnicze - ostateczne decyzje powinien podejmować projektant. Obliczenia parametrów fundamentów wymagają przeprowadzenia dokładnych badań geotechnicznych. Dzięki nim jesteśmy w stanie poznać takie elementy jak: nośność gruntu, głębokość położenia gruntu nośnego i ruchy gruntów.

Realizacja ław fundamentowych - krok po kroku

Budowa fundamentów, a w szczególności ław fundamentowych, wymaga precyzji i stosowania się do zasad sztuki budowlanej. Poniżej przedstawiamy etapy budowy ławy fundamentowej.

1. Wytyczenie miejsca pod fundamenty:Etap wyznaczenia przebiegu fundamentów polega na specjalnym i trwałym oznaczeniu wszystkich osi geometrycznych oraz najbardziej charakterystycznych punktów budynku. To zadanie należy zlecić geodecie.

2. Przygotowanie terenu pod ławy fundamentowe:W drugim etapie prac należy wbić paliki w odległości minimum 50 centymetrów od przyszłego wykopu i przybić do nich wypoziomowane deski. Do tak umieszczonych desek trzeba umocować stalowy drut i mocno go naciągnąć (niedopuszczalne jest używanie sznurka lub żyłki, które charakteryzują się zbyt wysoką elastycznością). Dodatkowo nie wolno zapomnieć o tak zwanym reperze, który będzie punktem odniesienia do wszystkich wysokości.

3. Przygotowanie wykopu:Ten etap prac jest szczególnie ważny i w bardzo dużym stopniu wpływa na jakość późniejszej konstrukcji budynku. Dlatego też wykop powinien być wykonany niezwykle starannie i w zgodzie z wszelkimi założeniami budowlanymi. W pierwszej kolejności przygotowywania wykopu należy usunąć górną warstwę ziemi (zwaną humusem) do wysokości około 15 - 30 centymetrów. Sam sposób przeprowadzenia tego etapu prac jest dowolny - można zrobić to ręcznie, przy użyciu łopaty lub z wykorzystaniem koparko - spycharki. Tak pozyskanej ziemi nie warto wyrzucać, gdyż można ją potem wykorzystać do aranżacji ogrodu, np. pod trawnik. Jednocześnie należy pamiętać o tym, aby podczas usuwania humusu zwinąć ławy drutowe i ponownie je rozwinąć już po ukończeniu tego etapu prac. Równie ważne jest zwrócenie uwagi na kształt wykopu - jego dolna część musi być węższa od górnej, a kąt nachylenia powstałej skarpy powinien być w dużym stopniu uzależniony od tego jaki jest rodzaj gruntu (w gruncie piaszczystym powinien on wynosić maksymalnie 35 stopni, natomiast w gruncie gliniastym nie może przekraczać około 50 - 60 stopni). Na tym etapie należy też dopasować szerokość wykopu do rodzaju ławy fundamentowej. Głębokość wykopu powinna być adekwatna dla głębokości górnej ławy. Obliczenia ławy fundamentowej wykonujemy zawsze na etapie przystosowywania projektu. W domach z piwnicą fundamenty zwykle wykonuje się na głębokości 2,5-2,8 m pod poziomem terenu.

4. Wykonanie warstw podkładowych:Ten krok budowania ławy fundamentowej jest uzależniony od jej rodzaju - aby wykonać ławy fundamentowe w gruncie wykorzystywana jest folia hydroizolacyjna (ławy fundamentowe bez chudziaka), natomiast aby wykonać ławy fundamentowe zbrojone w deskowania należy zastosować warstwę chudego betonu. Równamy wykop i wykładamy go folią budowlaną. Tak przygotowane otwory wypełniamy warstwą podkładową, czyli ok. 10 cm tzw. chudego betonu. Do jej wykonania zalecany jest beton klasy minimum C12/15. Po przygotowaniu terenu, wykopaniu rowu fundamentowego, położeniu warstw izolacyjnych i zaaplikowaniu betonowej wylewki można przystąpić do formowania ścian fundamentowych. Jeżeli grunt się nie osypuje i jest spoisty, wtedy nie ma potrzeby stosowania chudego betonu na dnie ławy. Jeżeli grunt jest sypki, to nawet po utwardzeniu dna wykopu należy wykonać podkład z chudego betonu. Szalunek z desek lub płyt montujemy dobę po wylaniu podkładu.

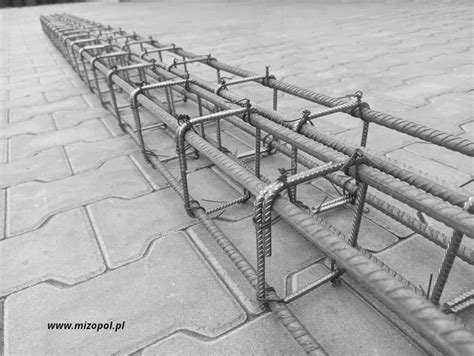

5. Zbrojenie ław fundamentowych domu:Zbrojenie ław fundamentowych jest niezbędne, aby wzmocnić fundamenty i zapewnić ich odpowiednią wytrzymałość. Zwykle stosuje się pręty zbrojeniowe żebrowane o średnicy 12 mm, pręty zwykłe o średnicy 6 mm, a także pręty kompozytowe. Narożniki powinny być wyposażone w pręty gięte pod kątem prostym, a wszystkie łączenia zabezpieczone drutem wiązałkowym. Zbrojenie wykonujemy wzdłuż ław za pomocą prętów żebrowanych lub gładkiej stali. Długość jednego pręta to średnio 12 m. Zbrojenie składa się z czterech prętów połączonych drutem o średnicy 6 mm. Po odpowiednim zmontowaniu zbrojenia należy wykonać połączenia zbrojeniowe między poszczególnymi elementami. Aby ławy spełniały swoje zadanie, należy sięgnąć po beton wysokowartościowy o wysokiej wytrzymałości na ściskanie (na poziomie 50-120 MPa). Jeszcze lepiej, jeśli posiada on właściwości samozagęszczalne. Zastosowanie stali zbrojeniowej ma na celu polepszenie właściwości betonu oraz zwiększenie jego trwałości. Stal zbrojeniowa jest jednym z kluczowych elementów, jakie należy zakupić już w pierwszych etapach każdej budowy. Stal stanowi istotny koszt wykonania fundamentów, a zatem nie dziwią pytania o przeciętne jej zapotrzebowanie. Wymagana ilość zbrojenia fundamentów zależy w głównej mierze od technologii ich wykonania, lokalizacji inwestycji, wysokości budynku, spadku dachu, jego rozpiętości, parametrów technicznych gruntu oraz możliwości wystąpienia szkód górniczych na planowanym terenie inwestycji. Nie jest zatem możliwe określenie uniwersalnej ilości stali zbrojeniowej dla każdego typu budynków.

Obliczanie ilości zbrojenia:Obliczenie ilości zbrojenia takiej ławy fundamentowej, mimo że wydaje się skomplikowane, w rzeczywistości jest bardzo proste i intuicyjne. Wystarczy w tym celu pomnożyć czterokrotnie długość ławy fundamentowej przez wagę pręta fi12. Wynosi ona 0,89 kilograma na każdy metr bieżący zbrojenia, co daje około 3,6 kilogramów zbrojenia na każdy metr ławy fundamentowej. Obliczając wagę prętów zbrojeniowych należy przyjąć również zakład prętów, który powinien wynieść około 50 cm długości. Kolejnym elementem zbrojenia ław fundamentowych są strzemiona. Wagę strzemion możesz obliczyć dzieląc długość ławy fundamentowej wyrażonej w centymetrach przez 30, czyli przez rozstaw strzemion (wyrażony również w centymetrach). Długość ławy fundamentowej zależy od indywidualnego projektu, długości, szerokości budynku oraz ilości ścian nośnych. Nasze wskazówki pozwolą Ci oszacować przybliżoną ilość oraz wartość stali zbrojeniowej, jaką będziesz potrzebować do wykonania ław fundamentowych.

Zbrojenie ławy schodkowej:Ława schodkowa z uskokiem do 30 cm wykonuje się analogicznie do tradycyjnej ławy. Jeśli jej wysokość przekracza 60 cm, w grę wchodzi ława żelbetonowa, którą dodatkowo dozbraja się poprzecznymi prętami poziomymi.

6. Betonowanie ław fundamentowych:Wylewamy ławy fundamentowe, pamiętając o tym, że należy to zrobić nieprzerwanie i w ciągu jednego dnia. Po wylaniu betonu czekamy na lekkie związanie i dopiero wtedy wyrównujemy powierzchnię. Proces betonowania ław fundamentowych polega na wlewaniu betonu do określonej powierzchni lub do wykopu. Proces ten ma utworzyć fundamenty. Betonowanie w deskowaniu wymaga ustawienia specjalnych szalunków, na których następnie układa się zbrojenie, a na końcu zalewa betonem. Aplikacja betonu bezpośrednio do wykopu, choć tańsza i prostsza, nie gwarantuje takiej precyzji, a więc wylana powierzchnia może być nierówna. Mieszanka betonowa powinna zostać odpowiednio zagęszczona, aby pozbyć się nadmiaru powietrza, co poprawia jej konsystencję i właściwości wytrzymałościowe. W tym celu używa się zagęszczarki automatycznej, która wibruje w głębi wylanej konstrukcji. Betonowanie należy przeprowadzić jak najszybciej.

Pielęgnacja betonu:Po upływie doby ława betonowa powinna być regularnie polewana wodą - średnio co 4 godziny w ciągu dnia oraz jeden raz w nocy. Po upływie 3 dni podlewamy do dwóch razy na dobę, a po tygodniu zdejmujemy deskowanie. Regularne zraszanie powierzchni betonu przez kilka dni zapobiega jego wysychaniu. Szalunki demontuje się po około tygodniu, ale beton pełną wytrzymałość uzyskuje dopiero po około miesiącu. W przypadku wysokich temperatur czas demontażu szalunków może zostać skrócony do 1-2 dni.

7. Izolacja fundamentów:Na końcu zostaje najważniejsza czynność, czyli izolacja fundamentów. Wykonujemy ją na całkowicie wyschniętym betonie, stosując jeden ze sposobów: lepik asfaltowy, termozgrzewalna papa asfaltowa lub folia hydroizolacyjna. Izolacja wyznacza granicę wykonania drenażu, który zawsze powinien znaleźć się pod izolacją poziomą fundamentu. Aby uniknąć szkodliwego wpływu wilgoci na fundamenty, niezbędna staje się ich odpowiednia ochrona. Dlatego też przedostatnim etapem konstruowania ław fundamentowych jest wykonanie poziomej izolacji przeciwwilgociowej - jest ona konieczna zwłaszcza w budynkach podpiwniczonych. W późniejszych etapach prac budowlanych będzie ona połączona z poziomą izolacją podłogi oraz pionową izolacją, którą powinny mieć ściany fundamentowe i piwniczne ściany zewnętrzne. Sposób wykonania izolacji przeciwwilgociowej jest ściśle uzależniony od rodzaju ławy fundamentowej. W przypadku izolacji ław fundamentowych wylanych w gruncie (gdzie została użyta folia hydroizolacyjna) wystarczy jej zapas wywinąć na beton. Jednocześnie należy sprawdzić, czy folia nie posiada żadnych uszkodzeń, a w razie ich wykrycia - dokonać niezbędnych napraw. Natomiast w przypadku ławy fundamentowej wykonanej w deskowaniu niezbędne jest przyklejenie (za pomocą lepiku) co najmniej dwóch warstw papy podkładowej.

8. Zasypywanie wykopu:Ostatnim etapem wykonywania ławy fundamentowej jest zasypanie fundamentów. Należy to uczynić bezzwłocznie po wykonaniu izolacji. Można to zrobić z wykorzystaniem ziemi z wykopu wykonanego na początku prac - jednak należy zwrócić uwagę na to, czy nie zawiera ona żadnych substancji organicznych, które mogą przyczynić się do szybszej korozji betonu. Wewnątrz wysypujemy piasek lub oczyszczoną ziemię z wykopów na ok. 20 cm grubości. Następnie warstwę dokładnie utwardzamy. Prawidłowe zasypanie wykopu jest niezwykle ważne, gdyż ma ono duże znaczenie dla trwałości i stabilności fundamentów.

Najczęstsze błędy przy budowie ław fundamentowych

Budowa ławy fundamentowej jest prosta, ale łatwo popełnić błędy, które mogą prowadzić do kosztownych napraw. Do najczęstszych należą:

• Niewłaściwa głębokość posadowienia.
• Zbyt mała szerokość ławy w stosunku do obciążeń.
• Błędy w zbrojeniu (np. zbyt mała długość zakładu zbrojenia, za mała długość zakotwienia, nadmiar zbrojenia lub jego brak).
• Betonowanie w nieodpowiednich warunkach pogodowych.
• Brak ciągłości ławy pod ścianami nośnymi.
• Niewystarczające zbrojenie lub jego brak.
• Niewłaściwa pielęgnacja betonu (zbyt szybkie wysychanie).
• Brak izolacji przeciwwilgociowej lub jej nieprawidłowe wykonanie.

Każdy z tych problemów może prowadzić do nierównomiernego osiadania budynku, pęknięć ścian, a w skrajnych przypadkach do poważnych uszkodzeń konstrukcji. Dlatego tak ważne jest, aby do budowy fundamentów zatrudnić specjalistów, którzy planowane prace wykonają sprawnie, profesjonalnie i w zgodzie z prawem budowlanym.

Koszt budowy fundamentów

Budowa ław fundamentowych to wydatek, który musimy ponieść, ale powinniśmy traktować go jako najlepszą inwestycję w nasz przyszły dom. W domu bez piwnicy koszty materiałów to wydatek od 147 do 241 zł/m², czyli średnio ok. 187 zł/m². Do tego musimy zapaszyć za robociznę, która średnio wyniesie około 64 zł/m².

Solidnie wykonany fundament to podstawa każdego budynku, która decyduje o jego żywotności. Dlatego fundamenty warto wykonać profesjonalnie. Prace związane z tego typu konstrukcją nie są zbyt skomplikowane - i dlatego wiele osób decyduje się na ich samodzielne wykonanie. To z pewnością pozwala na zaoszczędzenie nieco funduszy. I tutaj pojawia się jedno z podstawowych pytań - jaki jest całkowity koszt budowy ław fundamentowych? I od razu należy podkreślić - nie da się go wyliczyć w sposób szczegółowy, gdyż wszystko zależy od gruntu, powierzchni budynku, sposobu wykonania i rodzaju materiałów wykorzystywanych do konstrukcji budynku.

Biorąc pod uwagę bardzo szacunkowe dane, sam koszt materiałów budowlanych może wahać się od 11 do nawet 22 tysięcy złotych. Jeżeli zapadnie decyzja o zatrudnieniu profesjonalnej ekipy, to dodatkowe koszty robocizny przy ławach fundamentowych wyniosą około 6 tysięcy złotych. Zatem średni koszt budowy w przypadku ław fundamentowych wynosi w przybliżeniu 30 tysięcy złotych.

Szacuje się, że cena za kompleksowe wykonanie fundamentów może wynieść aż 1/5 całej budowy. Koszt gotowych zbrojeń wynosi ok. 45 zł brutto/m.b. Cena samej stali to łącznie 1530 zł (pręty Fi 12) + 230 zł (pręty Fi 6 na strzemiona), co daje razem 1760 zł. Firma pobiera opłatę około 615 zł za wykonanie zbrojenia. Koszt wykonania fundamentów w 2023 roku dla parterowego domu o powierzchni 100 m², bez piwnicy, wynosi od 30 do 40 tysięcy złotych. Wartość tych prac z każdym rokiem ulega zmianie na niekorzyść potencjalnych inwestorów. Zarówno na jakości materiałów jak i na robociźnie nie można oszczędzać. Warto jednak szukać konkurencyjnych ofert o tej samej jakości, ponieważ nierzadko firmy nastawione są na negocjowanie stawek, dlatego wyjściowe stawki bywają delikatnie zawyżone.
