Fundamenty na palach: przekrój i budowa

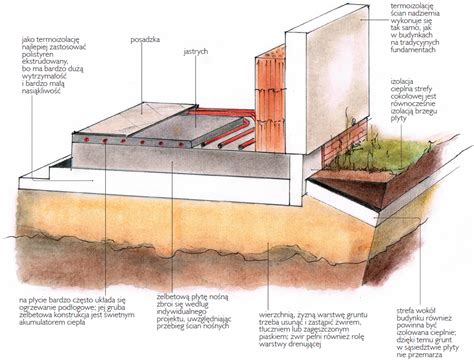

Fundamenty na palach stanowią kluczową technikę w budownictwie, umożliwiającą wznoszenie solidnych konstrukcji nawet w najtrudniejszych warunkach gruntowych. Jest to rozwiązanie stosowane przede wszystkim tam, gdzie naturalne podłoże nie zapewnia wystarczającej nośności lub stabilności dla tradycyjnych metod budowy. Palowanie pozwala na przeniesienie obciążeń z budowli na głębsze, bardziej wytrzymałe warstwy gruntu, co jest kluczowe dla bezpieczeństwa i długowieczności każdej konstrukcji.

Kiedy stosujemy fundamenty na palach?

Fundamenty palowe znajdują zastosowanie w szeregu specyficznych sytuacji, w których tradycyjne rozwiązania są niewystarczające lub wręcz niemożliwe do zastosowania. Do podstawowych przypadków, w których konieczne jest użycie tego typu fundamentów, należą:

• Grunty o małej nośności i wysokiej podatności na odkształcenia: Wierzchnie warstwy gruntu, takie jak torfy, namuły, grunty organiczne, grunty nasypowe czy grunty spoiste plastyczne, często charakteryzują się niską wytrzymałością i skłonnością do dużych osiadań. W takich warunkach pale są wbijane lub wkręcane do głębszych, stabilniejszych warstw nośnych.
• Duże obciążenia skoncentrowane: W przypadku obiektów generujących znaczne obciążenia pionowe, poziome, momenty zginające lub ich kombinacje, konieczne jest zastosowanie fundamentów zdolnych do efektywnego ich przeniesienia. Dotyczy to w szczególności podpor mostów, obiektów budownictwa hydrotechnicznego (np. zapory, falochrony), konstrukcji morskich i pełnomorskich, budynków wysokich (wieżowców) oraz obiektów typu wieżowego.
• Ograniczenie osiadań: Fundamenty palowe pozwalają na ograniczenie bezwzględnej wielkości osiadań konstrukcji oraz różnic osiadań między jej poszczególnymi częściami, co jest szczególnie ważne w przypadku budynków o wrażliwej konstrukcji lub gdy występują znaczące niejednorodności podłoża.
• Stabilizacja skarp i obudowa wykopów: Pale mogą być wykorzystywane do tworzenia ścian oporowych stabilizujących skarpy lub do obudowywania głębokich wykopów, zapobiegając osuwaniu się gruntu.
• Wzmocnienie istniejących fundamentów: W niektórych przypadkach pale są stosowane do wzmocnienia lub udźwignięcia istniejących fundamentów, na przykład podczas rozbudowy budynków.
• Obciążenia dynamiczne i sejsmiczne: Miejsca narażone na dużą aktywność sejsmiczną i obciążenia dynamiczne wymagają fundamentów, które mogą lepiej absorbować i rozpraszać energię, co jest cechą fundamentów palowych.
• Ekspansja pionowa budynku: W przypadku rozbudowy istniejących struktur w pionie, dodatkowe obciążenia wymagają solidniejszego wsparcia, które mogą zapewnić fundamenty na palach.

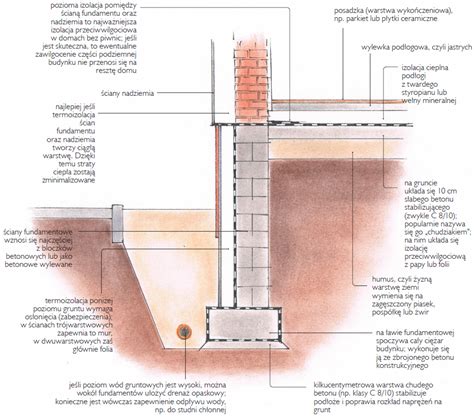

Rodzaje pali fundamentowych

Pale fundamentowe można klasyfikować na podstawie wielu kryteriów, takich jak materiał wykonania, sposób produkcji, technologia wbijania czy sposób pracy statycznej. Najczęściej spotykane podziały uwzględniają:

Podział ze względu na materiał:

• Pale betonowe i żelbetowe: Są to najczęściej stosowane pale, cenione za ich trwałość, wytrzymałość i odporność na warunki atmosferyczne. Mogą być prefabrykowane (wykonywane w fabryce i transportowane na plac budowy) lub wykonywane na miejscu (in situ).
• Pale stalowe: Wykorzystywane tam, gdzie wymagana jest wysoka wytrzymałość na rozciąganie i ściskanie. Często stosowane w konstrukcjach mostowych i przemysłowych.
• Pale drewniane: Historycznie bardzo popularne, obecnie używane głównie w mniej wymagających warunkach, z umiarkowanymi obciążeniami lub w budownictwie ekologicznym. Ich główną wadą jest ograniczona odporność na korozję biologiczną i wilgoć, dlatego wymagają odpowiedniego zabezpieczenia lub muszą być stale zanurzone w wodzie.

Podział ze względu na technologię wykonania i sposób pracy:

• Pale przemieszczeniowe: Charakteryzują się tym, że podczas ich wbijania lub wkręcania dochodzi do przemieszczenia i zagęszczenia gruntu wokół pala, bez usuwania urobku.
  • Pale prefabrykowane: Wykonywane w fabryce, często z betonu lub żelbetu, cechują się wysoką jakością i powtarzalnością. Mogą być wbijane lub wibrowane na placu budowy. Przykładem mogą być pale prefabrykowane o przekroju kwadratowym 250x250 mm.
  • Pale wkręcane: Instalowane poprzez wkręcanie w grunt za pomocą specjalistycznych wiertnic.
  • Pale wbijane: Wbijane w grunt za pomocą kafara (spalinowego, hydraulicznego) lub wibromłota.
• Pale formowane w gruncie (pale "in situ"): Wykonywane bezpośrednio w wywierconym lub wykopanym otworze.
  • Pale wiercone z usuwaniem urobku: Wierci się otwór, a następnie wypełnia go betonem i zbrojeniem. Mogą być wykonane z rurą osłonową lub bez niej, z podstawą powiększoną (np. poprzez specjalne poszerzenie na końcu pala) lub iniektowaną.
  • Pale wiercone z rurą odzyskiwaną lub rurą pozostawioną: Rura osłonowa jest usuwana podczas betonowania lub pozostaje w gruncie.
  • Pale świdrem ciągłym (CFA - Continuous Flight Auger): Wiercenie odbywa się za pomocą świdra z pustym rdzeniem, przez który podczas jego wyciągania wtłacza się beton. Jest to technologia "mokra", która jednocześnie zagęszcza grunt.
  • Mikropale: Małośrednicowe pale, często stosowane do wzmocnienia istniejących fundamentów lub w trudnodostępnych miejscach. Mogą być samowiercące (iniekcyjne systemowe), iniekcyjne strumieniowe, iniektowane, prefabrykowane, gruntowo-cementowe, kotwiące, geotermalne lub wkręcane.

Proces projektowania i wykonania fundamentów palowych

Projektowanie i wykonanie fundamentów palowych to złożony proces wymagający precyzji i wiedzy inżynierskiej.

Projektowanie:

1. Badania geotechniczne: Pierwszym i kluczowym etapem jest przeprowadzenie szczegółowych badań geotechnicznych gruntu. Pozwalają one na określenie rodzaju gruntu, jego parametrów wytrzymałościowych, plastyczności, obecności wody gruntowej oraz identyfikację warstw nośnych. Szczególną uwagę należy zwrócić na grunty takie jak piaski drobne, pylaste, pyły, iły pęczniejące.
2. Analiza obciążeń: Określenie wielkości i rodzaju obciążeń, które będą przenoszone przez fundament z konstrukcji budynku.
3. Wybór typu pala: Na podstawie badań gruntu i analizy obciążeń wybierany jest odpowiedni rodzaj pala, jego średnica (D) i długość (L). Kryterium pracy pojedynczego pala jest zależność osiadania od przyłożonego obciążenia. Proste kryterium obliczeniowe to przyjęcie zagłębienia względnego L/D ≥ 10.
4. Obliczenia konstrukcyjne: Wykonanie obliczeń mających na celu określenie wymaganych parametrów zbrojenia i betonu pala, uwzględniając siły przekrojowe (moment zginający, siła poprzeczna, siła osiowa) działające na pal. Programy komputerowe, takie jak PaleKx z pakietu ForGeo, umożliwiają precyzyjne analizy geotechniczne i konstrukcyjne.
5. Określenie parametrów: W trakcie projektowania należy zdefiniować dane takie jak:
   • Parametry gruntu: rodzaj gruntu, jego stan (np. stopień zagęszczenia ID dla piasku), geneza, poziom wody gruntowej.
   • Parametry pala: rodzaj (np. żelbetowy prefabrykowany), technologia wykonania (np. wbijany), wymiary przekroju (szerokość boku D), długość pala (L), klasa betonu i stali.
   • Geometria fundamentu: liczba pali w fundamencie (np. w układzie 2x2 dla stopy fundamentowej), rozstaw osiowy pali.
   • Obciążenia: moment zginający (M), obciążenie poziome (H), obciążenie pionowe (V) przyłożone do głowicy pala.

Wykonanie:

1. Przygotowanie terenu: Wyznaczenie osi pali i przygotowanie placu budowy.
2. Instalacja pali: Wbijanie, wkręcanie lub wiercenie pali do obliczonej głębokości. W przypadku pali prefabrykowanych, po ich osadzeniu, następuje ich połączenie ze zwieńczeniem fundamentu, często poprzez rozkucie głowicy pala i zakotwienie zbrojenia.
3. Kontrola i testy: Po zainstalowaniu pali przeprowadza się kontrolę ich pionowości i parametrów osadzenia. Kluczowe są próbne obciążenia statyczne lub dynamiczne, które pozwalają na ocenę rzeczywistej nośności pali i ich współpracy z gruntem. Analiza wykresów osiadania w funkcji obciążenia jest istotna dla oceny pracy fundamentu. Ważne są miejsca znacznego załamania się krzywych oraz bezwzględne wartości osiadania, które wskazują na osiągnięcie wartości granicznych lub krytycznych oporów gruntu.
4. Dokumentacja: Na każdym etapie procesu palowania dokumentowane są wszelkie wykonane prace, wyniki badań i obciążeń.

Przykładowe zastosowanie i analiza

Rozważmy przypadek inwestora indywidualnego planującego budowę domu jednorodzinnego na działce leśnej w województwie lubuskim, gdzie badania geotechniczne wykazały obecność gruntów organicznych o znacznej i zmiennej grubości. W takiej sytuacji, zamiast zmiany lokalizacji lub znaczących modyfikacji konstrukcji, wybrano rozwiązanie posadowienia obiektu na palach prefabrykowanych o przekroju 250x250 mm.

Warunki gruntowe:Na działce stwierdzono zaleganie warstw gruntów organicznych o znacznej i zmiennej grubości.

Rozwiązanie:Wybrano posadowienie budynku na palach prefabrykowanych o przekroju 250x250 mm. Decyzja ta była podyktowana:

• Niewielkimi obciążeniami od projektowanego domu.
• Obecnością grubych i nieregularnie rozłożonych warstw gruntów organicznych.
• Brakiem zagrożenia utratą ciągłości w trakcie wykonania pala.
• Stabilnością kształtu wykonanego pala.
• Szybkością wykonania robót palowych.
• Łatwością kontroli nośności na podstawie wpędów lub badań dynamicznych.
• Niewielkim kosztem wykonania robót.

Realizacja:Rozmieszczenie pali dostosowano do obciążeń i rozwiązań konstrukcyjnych budynku, posadawiając je pod ścianami i słupami konstrukcyjnymi. Całość robót palowych została zrealizowana w ciągu 3 dni roboczych. Dla wszystkich wbitych pali zanotowano wartości wpędów, a na wybranym palu wykonano próbne obciążenie dynamiczne, które potwierdziło spełnienie wymagań projektowych.

Efekt:Wzmocniony grunt dzięki zastosowaniu technologii pali prefabrykowanych, co pozwoliło na bezpieczne i ekonomiczne posadowienie domu jednorodzinnego.

Koszty palowania fundamentów

Koszty palowania fundamentów w Polsce mogą znacząco się różnić w zależności od specyfiki projektu, lokalnych stawek za robociznę oraz użytych materiałów i technologii. Orientacyjne koszty mogą obejmować:

• Koszt materiałów (pale): Cena za pale fundamentowe zależy od ich typu. Pale betonowe mogą kosztować od 150 zł do 300 zł za metr bieżący, podczas gdy pale stalowe są zazwyczaj droższe.
• Koszt wykonania: Obejmuje robociznę, wynajem specjalistycznego sprzętu (kafary, wiertnice, młoty hydrauliczne), badania geotechniczne, testy obciążeniowe i dokumentację. Orientacyjnie, koszty instalacji pali mogą wynosić od 50 zł do 150 zł za metr kwadratowy powierzchni fundamentu, w zależności od złożoności projektu i zastosowanych technik.

Należy pamiętać, że fundamenty na palach, mimo początkowych kosztów, mogą okazać się rozwiązaniem bardziej ekonomicznym w dłuższej perspektywie, zwłaszcza w trudnych warunkach gruntowych, gdzie tradycyjne fundamenty wymagałyby znacznie większych nakładów na stabilizację gruntu lub byłyby niemożliwe do zastosowania.

Normy i literatura

Proces projektowania i wykonawstwa fundamentów palowych regulowany jest przez szereg norm technicznych oraz publikacji fachowych. Do najważniejszych należą:

• PN-EN 12794:2005 - Prefabrykaty betonowe - Pale fundamentowe
• PN-EN 1992-1-1:2005 - Eurokod 2 - Projektowanie konstrukcji z betonu. Część 1-1 - Reguły ogólne i reguły dla budynków.
• PN-B-03264:2002 - Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie.
• PN-S-10042:1991 - Obiekty mostowe. Konstrukcje betonowe, żelbetowe i sprężone. Projektowanie
• PN-83-B-02482 - Fundamenty budowlane. Nośność pali fundamentowych
• PN-EN 1997-1:2008 - Eurokod 7. Projektowanie geotechniczne - Część 1: Zasady ogólne.
• PN-EN 83-B-02482 - Fundamenty budowlane. Nośność pali i fundamentów palowych
• EN 22477-1 - Badania geotechniczne - Badania konstrukcji geotechnicznych - Część 1: Próbne obciążenia pali przez statyczne wciskanie osiowe.

Literatura fachowa, w tym pozycje takie jak "Pale prefabrykowane" K. Gwizdały i J. Kowalskiego czy "Pale i fundamenty palowe" A. Jaromiaka i in., dostarcza szczegółowej wiedzy teoretycznej i praktycznej na temat fundamentów palowych.

Podsumowanie

Fundamenty na palach są niezastąpionym rozwiązaniem inżynierskim, umożliwiającym budowę w najtrudniejszych warunkach gruntowych. Odpowiedni dobór rodzaju pali, precyzyjne projektowanie oparte na badaniach geotechnicznych oraz staranne wykonanie i kontrola są kluczowe dla zapewnienia stabilności, bezpieczeństwa i trwałości wznoszonych konstrukcji.
