Zawór EGR: Kluczowy element w walce o czyste powietrze i sprawne silniki

Układ recyrkulacji spalin, znany powszechnie jako EGR (Exhaust Gas Recirculation), stanowi jeden z kluczowych systemów stosowanych w nowoczesnych pojazdach z silnikami spalinowymi tłokowymi, mający na celu redukcję emisji szkodliwych substancji do atmosfery. Jego centralnym elementem jest zawór EGR, który odgrywa niebagatelną rolę w procesie spalania, jednocześnie będąc narażonym na awarie i wymagającym uwagi ze strony użytkowników pojazdów. Zrozumienie jego działania, potencjalnych problemów i sposobów zapobiegania im jest kluczowe dla utrzymania pojazdu w dobrym stanie technicznym i troski o środowisko.

Czym jest zawór EGR i jaka jest jego rola?

Zawór EGR to element systemu recyrkulacji spalin, który odpowiada za ponowne wprowadzanie precyzyjnie odmierzonej ilości spalin do układu dolotowego silnika. Zasada działania systemu polega na zawróceniu części gazów wydechowych z powrotem do komory spalania. Następnie spaliny te są schładzane i mieszane z powietrzem pobieranym z układu dolotowego.

Głównym celem stosowania układu EGR jest znaczące zmniejszenie emisji tlenków azotu (NOx) do atmosfery. Tlenki azotu powstają w wyniku reakcji azotu zawartego w powietrzu z tlenem w wysokich temperaturach panujących w komorze spalania. Działanie zaworu EGR, poprzez recyrkulację spalin, obniża temperaturę spalania. Niższa temperatura spalania skutkuje znacznie mniejszą ilością powstających tlenków azotu.

Dodatkowo, recyrkulacja spalin wpływa na:

• Przyspieszenie odparowywania paliwa: Spaliny podgrzewają mieszankę paliwowo-powietrzną, co sprzyja lepszemu odparowaniu paliwa.
• Obniżenie temperatury spalania: Szczególnie w przypadku ubogiej w tlen mieszanki paliwowo-powietrznej, recyrkulacja spalin pomaga obniżyć temperaturę procesu spalania.
• Utlenienie niespalonych węglowodorów (HC): Obecność spalin w komorze spalania sprzyja utlenianiu pozostałych w gazach wydechowych niespalonych węglowodorów, co dodatkowo redukuje szkodliwe emisje.

Pierwsze zastosowanie zaworu EGR w produkcji samochodów miało miejsce w Stanach Zjednoczonych w latach 70. XX wieku. Obecnie jest to standardowe wyposażenie zarówno pojazdów z silnikami benzynowymi, jak i diesla, wymagane przez coraz bardziej rygorystyczne normy emisji spalin, takie jak normy EURO.

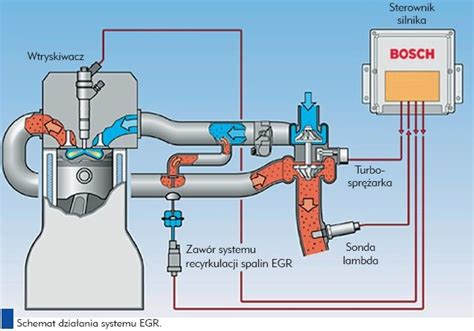

Jak działa zawór EGR?

Działanie zaworu EGR jest ściśle powiązane z pracą elektronicznego sterownika silnika (ECU). Sterownik analizuje różne parametry pracy silnika, takie jak obciążenie, obroty i temperatura, aby określić optymalną ilość spalin do recyrkulacji.

W typowym scenariuszu:

1. Spaliny wydostają się z cylindrów do kolektora wydechowego.
2. Gdy sterownik zdecyduje o potrzebie recyrkulacji, zawór EGR otwiera się.
3. Część spalin jest kierowana z kolektora wydechowego do specjalnego przewodu, który prowadzi do kolektora dolotowego.
4. Tam spaliny mieszają się z świeżym powietrzem zasysanym do silnika.
5. Mieszanka ta trafia z powrotem do komory spalania.

Poziom otwarcia zaworu EGR jest precyzyjnie regulowany. W nowoczesnych samochodach stosuje się sterowanie elektromagnetyczne lub elektroniczne, które pozwala na płynną i dokładną kontrolę ilości recyrkulowanych spalin. W starszych pojazdach stosowano sterowanie pneumatyczne, które było mniej precyzyjne - zawór po prostu otwierał się lub zamykał.

Kiedy zawór EGR jest zamknięty?

Zawór EGR pozostaje zazwyczaj zamknięty w następujących sytuacjach:

• Podczas rozruchu zimnego silnika: W tym stanie silnik pracuje na bogatej mieszance, a recyrkulacja spalin mogłaby zakłócić jego stabilną pracę, prowadząc do tzw. "zduszenia" jednostki.
• Przy bardzo wysokim obciążeniu silnika: W sytuacjach, gdy silnik potrzebuje maksymalnej mocy (np. podczas gwałtownego przyspieszania lub podjazdu pod stromą górę), recyrkulacja spalin zostałaby ograniczona lub całkowicie wyłączona, aby zapewnić optymalne osiągi.

Kiedy zawór EGR jest otwarty?

Zawór EGR jest najczęściej otwarty przy:

• Średnich obrotach silnika i umiarkowanym obciążeniu: W tych warunkach recyrkulacja spalin jest najbardziej efektywna w redukcji emisji NOx, nie wpływając negatywnie na osiągi silnika. Spaliny cofnięte przez zawór EGR nie uczestniczą w cyklu pracy silnika, wypełniając komorę spalania jedynie częściowo.

Budowa zaworu EGR

Zawór EGR zazwyczaj składa się z dwóch głównych części:

1. Zawór mechaniczny: Jest to część wykonawcza, najczęściej w formie zaworu grzybkowego, który przesuwa się wewnątrz obudowy. Jego ruch otwiera lub zamyka przepływ spalin między kolektorem wydechowym a dolotowym.
2. Układ sterowania: Może to być siłownik podciśnieniowy, który porusza zaworem pod wpływem podciśnienia generowanego przez silnik, lub precyzyjny silniczek krokowy, sterowany elektronicznie przez komputer silnika.

Materiały użyte do produkcji zaworu EGR muszą być odporne na wysokie temperatury, które w układzie wydechowym mogą sięgać kilkuset stopni Celsjusza. Aby dodatkowo chronić system przed przegrzaniem i zanieczyszczeniami, producenci samochodów często stosują dodatkowe elementy, takie jak:

• Chłodnica spalin EGR: Montowana na drodze spalin do układu dolotowego, obniża ich temperaturę.
• Filtr EGR: Przechwytuje większe cząstki zanieczyszczeń ze spalin.

Co może spowodować awarię zaworu EGR?

Zawory EGR działają w trudnym, nieprzyjaznym środowisku, narażone na wysokie temperatury i agresywne składniki spalin. Z biegiem czasu ulegają naturalnemu zużyciu. Jednak najczęstszą przyczyną awarii jest nagromadzenie cząstek węgla ze spalin. Osadzają się one na kanałach EGR, w układzie dolotowym, a także na ruchomych elementach samego zaworu.

Nagromadzenie nagaru może prowadzić do:

• Zatkania przewodów i kanałów: Ogranicza lub uniemożliwia przepływ spalin.
• Zablokowania mechanizmu tłoka zaworu: Powoduje, że zawór utyka w pozycji otwartej lub zamkniętej.
• Pęknięcia lub nieszczelności membrany: W przypadku zaworów sterowanych podciśnieniowo, uszkodzona membrana uniemożliwia prawidłowe działanie.

Dodatkowo, agresywne składniki spalin mogą prowadzić do wypalenia materiału, z którego wykonany jest zawór. W nowoczesnych konstrukcjach problemem mogą być również awarie układów sterujących, często wynikające z wpływu zanieczyszczeń.

Jak rozpoznać uszkodzony zawór EGR? Typowe objawy awarii

Uszkodzony zawór EGR może objawiać się na wiele sposobów, wpływając na pracę silnika i ogólne wrażenia z jazdy. Warto zwrócić uwagę na następujące symptomy:

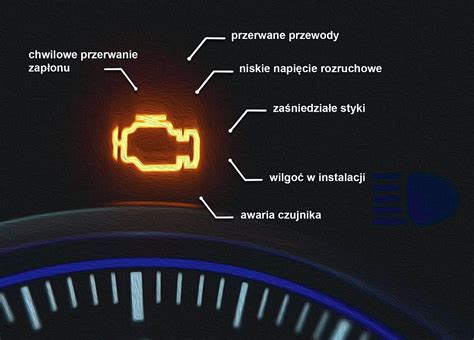

• Zapalone kontrolka "check engine": Jest to najczęstszy sygnał ostrzegawczy. Komputer silnika wykrywa nieprawidłowości w pracy układu EGR i sygnalizuje je kierowcy. Należy jednak pamiętać, że kontrolka "check engine" może świecić się również z innych powodów, dlatego przy jej pojawieniu się, konieczna jest weryfikacja stanu zaworu EGR.
• Spadek mocy silnika i utrata dynamiki jazdy: Jeśli zawór EGR utknie w pozycji otwartej lub półotwartej, do układu dolotowego trafia zbyt duża ilość spalin. Zakłóca to stosunek powietrza do paliwa, prowadząc do niepełnego spalania, co skutkuje odczuwalnym spadkiem mocy i słabszym przyspieszeniem. Silnik może "dusić się" spalinami.
• Nierówna praca silnika na biegu jałowym: Zablokowany w pozycji otwartej zawór EGR może powodować niestabilną pracę silnika na biegu jałowym, objawiającą się tzw. "szarpaniem" lub nierównym biegiem.
• Problemy z uruchomieniem silnika: W skrajnych przypadkach, gdy zawór EGR jest zablokowany w pozycji otwartej, silnik może mieć trudności z uruchomieniem lub gasnąć natychmiast po odpaleniu. Jest to spowodowane nadmiernym udziałem spalin w mieszance, uniemożliwiającym prawidłowe spalanie.
• Zwiększone zużycie paliwa: Nieprawidłowa praca zaworu EGR może prowadzić do nieefektywnego spalania, co przekłada się na zwiększone zużycie paliwa.
• Nadmierne zadymienie spalin: Jeśli zawór EGR pozostaje stale w pozycji otwartej lub półotwartej, temperatura spalania w cylindrze jest zbyt niska. Prowadzi to do wytworzenia znacznej liczby cząstek stałych, co objawia się wydobywaniem się z wydechu ciemnego, a czasem nawet czarnego dymu.
• Stukanie silnika (spalanie detonacyjne): Wyższe temperatury spalania i zwiększona emisja NOx, spowodowane nieprawidłowym działaniem EGR, mogą prowadzić do zwiększenia ryzyka spalania detonacyjnego, czyli stukania silnika.
• Wycieki ciśnienia doładowania turbosprężarki: Zablokowany zawór EGR może powodować problemy z utrzymaniem ciśnienia doładowania przez turbosprężarkę, co skutkuje jej nieefektywną pracą.
• Zapach spalin w kabinie: W przypadku nieszczelności układu EGR, spaliny mogą przedostawać się do wnętrza pojazdu.

W silnikach benzynowych awaria EGR może prowadzić do niespalenia dawek paliwa, co z kolei może skutkować zalaniem świec zapłonowych i unieruchomieniem silnika. Warto zaznaczyć, że niektóre z tych objawów mogą być również spowodowane innymi usterkami (np. awarią przepływomierza, układu wtrysku, sondy lambda), dlatego dokładna diagnostyka jest kluczowa.

Co w przypadku awarii zaworu EGR? Jazda z uszkodzonym elementem

Jazda z uszkodzonym zaworem EGR, choć często możliwa, nie jest zalecana ze względu na negatywny wpływ na parametry pracy silnika, bezpieczeństwo jazdy i potencjalne dalsze uszkodzenia.

Zablokowanie zaworu w pozycji otwartej lub półotwartej jest szczególnie problematyczne. Może prowadzić do nagłego spadku mocy, co w niepożądanym momencie sytuacji drogowej stwarza realne zagrożenie. Samochód może zgasnąć na skrzyżowaniu lub być niezdolny do wykonania manewru wyprzedzania.

Ignorowanie problemu może prowadzić do:

• Uszkodzenia innych elementów silnika: Długotrwała jazda z niesprawnym EGR może obciążać inne podzespoły, takie jak rozrusznik czy akumulator.
• Problemów z przejściem przeglądu technicznego: Niesprawne systemy kontroli emisji spalin uniemożliwią uzyskanie pozytywnego wyniku badania technicznego.
• Mandatów: Kontrola emisji spalin przez policję może skutkować mandatem, jeśli normy są przekraczane.

Warto zaznaczyć, że w przypadku silników o zapłonie iskrowym, zablokowany EGR może prowadzić do zalania świec zapłonowych, co unieruchomi silnik.

Jednakże, jeśli zawór EGR zostanie zablokowany w pozycji zamkniętej, kierowca może nie zaobserwować żadnych niepokojących symptomów, poza potencjalnym zapaleniem się kontrolki "check engine". W takiej sytuacji do silnika dostaje się mieszanka paliwowo-powietrzna o dużej zawartości tlenu, a emisja NOx może być wyższa, ale osiągi silnika pozostają niezmienione.

Konserwacja i naprawa zaworu EGR

Aby uniknąć problemów z zaworem EGR, kluczowe jest stosowanie odpowiedniej profilaktyki i szybkie reagowanie na pierwsze objawy awarii.

Profilaktyka:

• Regularne czyszczenie układu EGR: Zaleca się przeprowadzanie czyszczenia całego układu EGR co około 70-80 tysięcy kilometrów. W nowszych, bardziej skomplikowanych silnikach dostęp do zaworu może być utrudniony, co może wymagać wizyty u specjalisty.
• Stosowanie paliwa dobrej jakości: Używanie paliwa o wysokiej jakości może przyczynić się do zmniejszenia osadzania się zanieczyszczeń w układzie.

Naprawa:

W przypadku stwierdzenia awarii, możliwe są dwa scenariusze:

1. Czyszczenie zaworu EGR: W wielu przypadkach, zwłaszcza w początkowej fazie zanieczyszczenia, skuteczne może być demontaż zaworu i jego dokładne wyczyszczenie. Koszt takiego zabiegu zazwyczaj mieści się w przedziale 300-600 zł.
2. Wymiana zaworu EGR: Jeśli czyszczenie nie przyniesie rezultatów lub dojdzie do mechanicznego uszkodzenia elementów zaworu, konieczna może być jego wymiana. Koszt wymiany jest znacznie wyższy i może obejmować koszt części (od kilkuset do nawet 1500 zł) oraz robocizny mechanika (często liczony w tysiącach złotych, szczególnie w przypadku skomplikowanych silników). Wymiana może być również konieczna w przypadku awarii sterownika lub chłodnicy EGR.

Usunięcie zaworu EGR - czy to rozwiązanie?

Częste problemy z układem recyrkulacji spalin skłaniają niektórych kierowców do rozważenia jego usunięcia lub zaślepienia. Argumentuje się, że taka modyfikacja może przynieść korzyści w postaci niższych temperatur spalania, lepszej kultury pracy silnika czy poprawy osiągów. W starszych pojazdach, gdzie systemy EGR nie były sterowane elektronicznie, takie rozwiązania mogły być stosowane z mniejszym ryzykiem negatywnych konsekwencji.

Jednakże, w przypadku nowoczesnych samochodów, gdzie komputer silnika steruje niemal każdym aspektem jego pracy, usunięcie lub zaślepienie zaworu EGR jest zdecydowanie odradzane. Może to prowadzić do nieprzewidywalnych skutków, zakłócając pracę całego systemu zarządzania silnikiem i generując problemy techniczne. Co więcej, modyfikacje silnika mające na celu zwiększenie szkodliwych emisji spalin są niezgodne z prawem. Zamiast usuwać EGR, należy dążyć do jego prawidłowego działania lub zastosować inne rozwiązania zapewniające optymalne spalanie mieszanki paliwowo-powietrznej.

Nowoczesne technologie i zawór EGR

Współczesne samochody coraz częściej wyposażane są w zaawansowane systemy diagnostyczne, które monitorują pracę układu EGR. Przykładem jest czujnik DPFE (Differential Pressure Feedback EGR Sensor), stosowany m.in. w pojazdach Forda. Czujnik ten mierzy różnicę ciśnień przed i za niewielkim zwężeniem w rurce doprowadzającej spaliny do zaworu EGR. Pozwala to komputerowi silnika na dokładne określenie, czy zawór EGR działa poprawnie i czy przepływ spalin jest właściwy. Awaria takiego czujnika może objawiać się nierówną pracą silnika, błędami typu P1400, P1401, P0401, P0402, a nawet zaniedbanie tej usterki może prowadzić do dalszych problemów.

Podsumowanie

Zawór EGR pełni kluczową rolę w ograniczaniu emisji szkodliwych tlenków azotu, przyczyniając się do ochrony środowiska i spełniania coraz bardziej restrykcyjnych norm emisji spalin. Pomimo swojej istotnej funkcji, jest on elementem podatnym na zanieczyszczenia i awarie. Regularna konserwacja, szybkie reagowanie na objawy uszkodzenia oraz profesjonalna diagnostyka to najlepsze sposoby na zapewnienie sprawnego działania tego ważnego podzespołu i cieszenie się bezpieczną oraz ekologiczną jazdą.
