Budowa Domu z Ogrzewaniem Podłogowym: Kompleksowy Przewodnik po Etapach Realizacji

Ogrzewanie podłogowe, znane już w starożytnym Rzymie, jest coraz częściej stosowane w polskich domach. Ten typ ogrzewania zapewnia użytkownikom wyjątkowy komfort oraz niskie koszty eksploatacji. Planując taką instalację w domu należy jednak koniecznie przestrzegać pewnych zasad - zarówno na etapie projektu, jak i realizacji instalacji, aby cieszyć się ciepłą podłogą przez wiele lat. Instalacja wodnego ogrzewania podłogowego jest znacznie trudniejsza niż założenie tradycyjnych grzejników płytowych czy też łazienkowych i wymaga bardzo dokładnych przygotowań już na wstępnym etapie projektowania domu czy mieszkania. Takie zalety ogrzewania podłogowego jak: zapewnienie optymalnej temperatury powietrza w pomieszczeniu - trochę cieplejszego na poziomie nóg i nieco chłodniejszego na poziomie głowy, brak jakichkolwiek widocznych elementów grzejnych, stała temperatura posadzki - sprawiają, że na tego typu instalację decyduje się coraz więcej osób. Dodatkowo ważne jest to, że renomowani producenci tzw. „podłogówki” zapewniają wieloletnią gwarancję na użytkowanie tego rodzaju ogrzewania.

Krok 1: Wczesne Planowanie i Projektowanie Instalacji Grzewczej

Najlepszym momentem na planowanie montażu ogrzewania podłogowego jest faza projektowania domu - zanim jeszcze wylejesz fundamenty. To wtedy podejmujesz decyzje o układzie pomieszczeń, izolacji termicznej i źródle ciepła, co ma bezpośredni wpływ na efektywność systemu grzewczego. Ogrzewanie podłogowe, zwane potocznie podłogówką, to rozwiązanie, które wymaga precyzyjnego dopasowania do projektu domu. W przeciwieństwie do tradycyjnych grzejników, jego instalacja jest bardziej złożona i musi być zsynchronizowana z konkretnymi etapami budowy. Jeśli zaplanujesz to zbyt późno, możesz narazić się na dodatkowe koszty związane z przeróbkami lub opóźnieniami. Wczesne planowanie pozwala również na lepsze oszacowanie budżetu. Na przykład, system mokry (z rurami zatopionymi w wylewce) wymaga miejsca na grubszą warstwę podłogi, co może wpłynąć na projekt architektoniczny. Na etapie projektowania domu, przed wylaniem fundamentów, należy uwzględnić lokalizację instalacji sanitarnych w kuchni i łazience oraz umiejscowienie stałej zabudowy, typu szafy wnękowe. Ważne jest również, jak wykończona jest podłoga nad ogrzewaniem podłogowym.

Instalacja ogrzewania podłogowego powinna zostać zaplanowana odpowiednio wcześnie, najlepiej na etapie projektowania domu. Ponieważ ogrzewanie to wymaga instalacji na stabilnym i dobrze wypoziomowanym podłożu, warto pamiętać o nim już na wstępnym etapie projektu domu. Planując dokładne rozmieszczenie ogrzewania podłogowego należy znać też umiejscowienie instalacji sanitarnych w łazience i kuchni takich jak kabina prysznicowa, wanna itp. Konieczna jest również znajomość trwałej zabudowy pomieszczenia m.in. szaf wnękowych, zabudowanych szafek i innych elementów, które zastawią podłoże. Przydatna będzie znajomość przeznaczenia konkretnych pomieszczeń oraz rodzaj wykończenia podłogi (płytki, panele, wykładziny itp.).

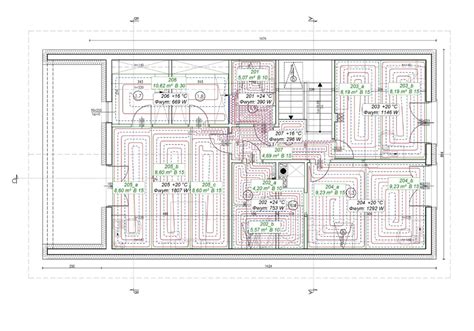

W większości gotowych projektów architektonicznych jest przewidziany wodny system grzewczy z grzejnikami, więc jeśli w części pomieszczeń lub w całym domu chce się mieć ogrzewanie podłogowe, instalację grzewczą trzeba przeprojektować. Projektant ustala liczbę obiegów i wielkość poszczególnych płyt grzewczych oraz przebieg rur - ich długość, rozstaw i sposób ułożenia. Zalecana średnica rury zależy od długości pętli. Jeżeli do wykonania długiej pętli użyje się rur o zbyt małej średnicy, opory przepływu będą zbyt duże i pompa obiegowa może mieć problem z ich pokonaniem. Instalacja ogrzewania podłogowego nie powinna przebiegać pod niektórymi elementami trwałego wyposażenia, np. kominkiem oraz dużymi i masywnymi meblami, bo to mogłoby prowadzić do jej przegrzania i w konsekwencji nawet uszkodzenia. Ciepło emitowane przez tę część instalacji nie byłoby też odpowiednio wykorzystane. Wprowadzanie zmian architektonicznych podczas budowy domu (przesunięcie ściany działowej, podział pomieszczenia lub łączenie pomieszczeń, zmiana lokalizacji kominka, etc.) to częsta praktyka. Jeżeli będą one miały wpływ na przebieg instalacji ogrzewania podłogowego, jego projekt powinien także zostać skorygowany, ale zwykle nie jest.

Krok 2: Wybór Systemu i Specjalistów

Aby ogrzewanie podłogowe działało bez zarzutu, powinno zostać zaprojektowane przez odpowiednio przeszkolonego projektanta instalacji sanitarnych. Potrafi on dokładnie obliczyć m.in. na podstawie rozkładu pomieszczenia, liczby ścian zewnętrznych oraz okien, zapotrzebowanie na ciepło w danym pomieszczeniu. Doświadczony instalator często też wskaże na konieczność zamontowania również grzejnika płytowego w pomieszczeniu narażonym na duże straty ciepła, jakim często jest np. hol wejściowy, potocznie zwany przez instalatorów „wiatrołapem”. Ponieważ wszystkie elementy instalacji ogrzewania podłogowego zalewane są warstwą zaprawy (jastrychu) wprowadzanie poprawek jest bardzo trudne lub wręcz niemożliwe, a błędy na tym etapie mogą doprowadzić m. in. do zbyt niskiej temperatury w pomieszczeniu, zbyt wysokiej temperatury na powierzchni podłogi, pękania podłogi, a nawet uszkodzenia elementów instalacji.

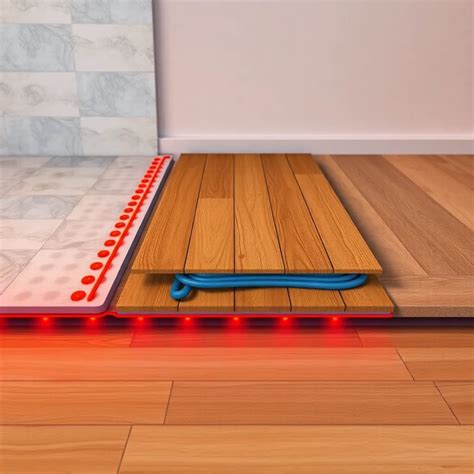

Istnieją dwa główne rodzaje ogrzewania podłogowego: mokre (wodne) i elektryczne. Mokry system ogrzewania podłogowego składa się z rur wypełnionych ciepłą wodą, często zasilanych z bojlera, ale coraz popularniejszą opcją staje się ogrzewanie przy użyciu pomp ciepła. Rury te są zwykle osadzone w jastrychu podłogowym. Jest to najlepszy rodzaj ogrzewania podłogowego dla osób budujących od podstaw i/lub planujących instalację ogrzewania całego domu. Elektryczne ogrzewanie podłogowe jest często tańsze i łatwiejsze w montażu niż mokre ogrzewanie podłogowe, jednak koszty eksploatacji mogą być nawet trzykrotnie wyższe. W przypadku słabo ocieplonych i dużych budynków, ogrzewanie elektryczne może okazać się mniej ekonomiczne.

Wybór doświadczonego instalatora, którego kompetencje potwierdza specjalny certyfikat oraz zastosowanie elementów instalacji renomowanej marki, takiej jak Purmo, powinny zapewnić sukces całego przedsięwzięcia. Projektant instalacji sanitarnych zapewni właściwy projekt ogrzewania podłogowego, natomiast samym ułożeniem „podłogówki” powinien zająć się przeszkolony instalator. Od jego umiejętności i kwalifikacji w dużej mierze zależy sprawność działania całej instalacji. Taki instalator powinien mieć nie tylko doświadczenie w instalacji „podłogówki”, ale również orientować się w bieżących nowościach rynkowych i wymaganych atestach. Warto skorzystać z usług certyfikowanych fachowców.

„Prawidłowo zaplanowane i wykonane ogrzewanie podłogowe marki Purmo ma dziesięcioletnią gwarancję, ale oczywiście wtedy, kiedy wszystkie części instalacji pochodzą od tego samego producenta - inaczej nie jesteśmy w stanie zapewnić gwarancji. Każdy z elementów ogrzewania podłogowego musi spełniać określone normy i atesty higieniczne.”

Krok 3: Przygotowanie Podłoża i Izolacja

Prace instalacyjne należy przystąpić na odpowiednim etapie budowy lub remontu domu. W nowo powstającym domu - po zamknięciu stanu surowego. W domu remontowanym montaż wodnej instalacji ogrzewania podłogowego może być problematyczny ze względu na związane z tym podwyższenie poziomu podłogi. Jej łączna grubość z ogrzewaniem i posadzką wynosi co najmniej 18 cm (10 cm izolacji z twardego styropianu, jastrych cementowy o grubości 6,5 cm, terakota z zaprawą klejową - 1,5 cm). Podłoże, najczęściej z chudego betonu rozłożonego na gruncie (w przypadku podłogi na gruncie) lub strop, muszą być dokładnie wypoziomowane, gładkie i czyste, aby ułożone na nich płyty izolacji cieplnej dobrze przylegały na całej powierzchni. Jeśli będą odstawały, po obciążeniu kolejnymi warstwami, mogą się odkształcić, a wtedy jest bardzo prawdopodobne, że jastrych popęka i uszkodzi zatopione w nim rury.

Jeśli są to zwykłe płyty niezabezpieczone fabrycznie przed zawilgoceniem, powinno się rozłożyć na nich folię budowlaną. Wygodniej jest zastosować specjalne płyty zabezpieczone przed zawilgoceniem i pokryte folią wielowarstwową z aluminium odbijającego promieniowanie cieplne oraz rastrem ułatwiającym układanie rur w równych odstępach. Płyty są przyklejone do folii i całość jest zrolowana. Do takiej izolacji rury mocuje się specjalnymi uchwytami (klipsami), aby się nie przemieszczały podczas układania podkładu podłogowego. Dobrym rozwiązaniem jest też izolacja systemowa w postaci twardych płyt styropianowych z regularnie rozmieszczonymi wypustkami, między które wciska się rury. Niezależnie od tego, jakich użyje się płyt, należy zadbać o to, by nie dostała się między nie wylewka. Płyta z ogrzewaniem podłogowym nie może się stykać z elementami konstrukcyjnymi budynku. Szczeliny dylatacyjne wypełnia się tak zwaną izolacją brzegową ze specjalnej taśmy z pianki polietylenowej o grubości około 1 cm. Musi ona przylegać do ściany na całej długości oraz w narożnikach i sięgać aż do warstwy wykończeniowej (chyba że nie jest trwale związana z podłogą). Nie należy jej nadmiernie naciągać, aby jej grubość się nie zmniejszyła (dylatacja powinna mieć co najmniej 0,5 cm).

Podłoże pod podłogówkę musi zostać wyczyszczone i wysuszone jeszcze przed przystąpieniem do prac instalatorskich. Należy pamiętać, że mokra podłoga może w późniejszym okresie doprowadzić do powstawania niezbyt przyjemnego zapachu. Na pewno należy zwrócić szczególną uwagę na wyrównanie podłoża i odpowiedni poziom płaszczyzn. Chodzi o to, aby warstwy podłogi takie jak jastrych, czyli betonowa wylewka, powinien mieć w miarę jednakową grubość na całej powierzchni. Zbyt gruba warstwa skutkuje dużą bezwładnością cieplną podłogi, natomiast zbyt cienka mocno ogranicza zarówno wytrzymałość, jak i trwałość.

Krok 4: Montaż Instalacji Grzewczej

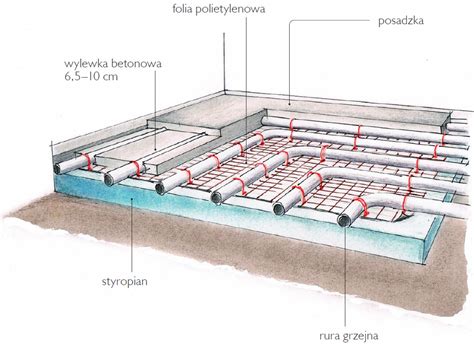

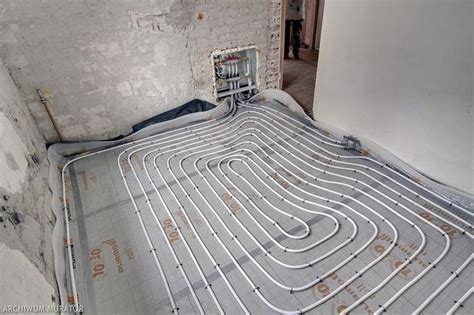

Najczęstszym sposobem instalacji ogrzewania podłogowego jest układanie rur na izolacji i pod jastrychem. Rury układa się w rzędach, zwijając w razie potrzeby i równomiernie rozmieszczone, aby zapewnić równomierne rozprowadzanie ciepła na całej powierzchni podłogi. Rury będą mocowane za pomocą zszywek do rur. Następnie na rury wylewa się wylewkę samopoziomującą lub tradycyjny jastrych, skutecznie je zasypując.

Instalacja ogrzewania podłogowego musi być idealnie szczelna, zwłaszcza w miejscach, do których po wykonaniu nie ma dostępu, czyli w wylewce. Żeby mieć pewność, że taka będzie, należy ją zrobić z rur giętkich ze zwoju o tak dobranej długości, aby każdy z obiegów był w całości z jednego odcinka przewodu. Najczęściej używa się rur z tworzywa sztucznego. Wykonując ogrzewanie podłogowe rury formuje się w pętle i podłącza do rozdzielaczy z przyłączami, do których mocuje się złączki odpowiednie do wybranego systemu rur. Liczba przyłączy musi odpowiadać liczbie pętli ogrzewania. Rozstaw rur dobiera się do wielkości zapotrzebowania na ciepło w pomieszczeniu i temperatury wody w instalacji. Odstępy między rurami wynoszą zwykle od 10 do 20 cm. Pętle rur formuje się w spirale lub meandry. Powinny być zrobione z jednego odcinka rury i - ze względu na straty ciśnienia - nie dłuższe niż 150 m. W tak zwanych strefach brzegowych (przy ścianach zewnętrznych, pod oknami) rury można układać gęściej (co 10 cm). W łazience pod wanną, brodzikiem i stojącą miską ustępową oraz w kuchni pod szafkami stojącymi nie powinno się w ogóle układać instalacji ogrzewania podłogowego.

Rury grzejne tworzą tzw. obieg grzewczy, którego długość nie powinna przekroczyć 100 m (jeśli ma być wykonany z rur o średnicy 17 x 2 mm) lub 90 m (przy najpopularniejszym rozmiarze rurki 16 x 2 mm). W trakcie instalowania „podłogówki” należy również zostawić w podłożu tzw. szczeliny dylatacyjne, aby zapobiec pękaniu podłogi. Przed ostatecznym zalaniem ogrzewania podłogowego warstwą zaprawy konieczne jest przeprowadzenie próby szczelności przez wypełnienie rur wodą.

Po ułożeniu rur i przeprowadzeniu ciśnieniowej próby szczelności, należy je pokryć jastrychem, aby zapobiec ich uszkodzeniu. Warstwa podkładu cementowego pokrywającego instalację ogrzewania podłogowego powinna mieć nie mniej niż 60-70 mm, z czego 50 mm musi się znajdować nad rurami. Niestarannie ułożony podkład cementowy można wyrównać wylewką samopoziomującą.

Krok 5: Wylewka i Sezonowanie

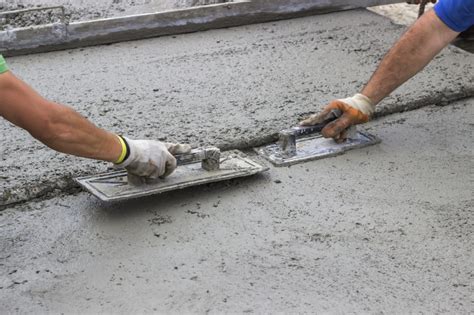

Gdy warstwa rur zostanie zalana jastrychem, należy przez około miesiąc wstrzymać się przed układaniem na nim posadzki, aby wylewka odpowiednio się związała i utwardziła. Mniej więcej trzy tygodnie po zalaniu instalacji należy również odpowiednio podgrzewać warstwę jastrychu, tak, aby odparował z niej nadmiar wilgoci. Przez pierwsze trzy dni po związaniu się warstwy jastrychu (po ok. trzech tygodniach po zalaniu instalacji) temperatura powinna wynosić ok. 25°C, a przez kolejne 5 dni należy utrzymywać maksymalną temperaturę przewidzianą w projekcie. Dopiero po tym czasie można przystąpić do układania posadzki.

Ogrzewanie można włączyć nie wcześniej niż po upływie trzech tygodni, podczas których będzie miało miejsce tak zwane sezonowanie podkładu. Standardowy jastrych piaskowo-cementowy miałby zwykle grubość od 65 mm do 75 mm, a ogrzewanie podłogowe może trwać nawet dwie godziny, aby ogrzać lub ochłodzić pomieszczenie. Płynne jastrychy zapewniają lepszą przewodność cieplną niż piasek i cement, a dzięki temu, że są cieńsze i lżejsze, nadają się zarówno do renowacji, jak i nowych budynków.

Krok 6: Wybór i Układanie Wykończenia Podłogi

Na ogrzewaniu podłogowym najlepiej sprawdzają się podłogi z kamienia i posadzek ceramicznych - materiałów, które dobrze przewodzą ciepło. Na wodne ogrzewanie marki Purmo można też oczywiście położyć parkiet, ale nie grubszy niż 15 mm, aby nie izolował ciepła. Wykładziny dywanowe, linoleum czy panele z PCV muszą mieć odpowiednie atesty dopuszczające stosowanie ich przy ogrzewaniu podłogowym. Również materiały użyte do montażu posadzki takie jak: zaprawy czy kleje wymagają właściwych atestów i muszą sprawdzać się w wysokiej temperaturze.

Najbardziej polecane są płytki ceramiczne i kamienne, które skracają drogę ciepła, dzięki możliwości zastosowania cienkich płyt lub kabli w warstwie kleju, który mocuje posadzkę. Kleje do płytek ceramicznych dobrze i równomiernie przewodzą ciepło, ale trzeba wybierać przystosowane do ogrzewania podłogowego, o odpowiednim stopniu elastyczności. Drewno ma niezbyt dobrą przewodność cieplną, a poza tym może się kurczyć i pękać pod wpływem ciepła. Nie oznacza to jednak, że trzeba zupełnie rezygnować z tej formy wykończenia posadzki w pomieszczeniu - są wyjątki. Jednak powinno się wybierać drewno jak najtwardsze, a przy tym o jak najlepszych parametrach higroskopijnych. Twarde, lecz bardzo kurczliwe gatunki, jak buk, brzoza i akacja nie nadają się na ogrzewanie płaszczyznowe. Dobrze sprawdzają się za to gatunki egzotyczne, jak merbau, doussie, iroko, teak, a także niektóre rodzaje bambusa. Z rodzimych gatunków możemy zastosować dąb, ale tylko ten najwyższej jakości. W każdym razie, zawsze należy sprawdzić, czy dany producent uwzględnia ogrzewanie płaszczyznowe w przypadku konkretnego drewna.

Krok 7: Sterowanie, Gwarancja i Bezpieczne Użytkowanie

W przypadku ogrzewania podłogowego gwarancja jest bardzo ważna. Gwarancję na system Purmo otrzymujemy od instalatora po wykonaniu wszystkich prac, wynosi ona 10 lat. Pamiętajmy jednak, że możemy ją uzyskać tylko wtedy, gdy cały system ogrzewania jaki zainstalowaliśmy pochodzi od jednego producenta. Aby uzyskać gwarancję instalator musi wypełnić specjalny formularz, który jest też dostępny na stronie internetowej www.purmo.pl. Gwarancja zawiera wszelkie warunki, które należy spełnić i precyzyjnie określa sposób rozpatrywania roszczeń, aby zapobiec możliwości dowolnej interpretacji zapisów.

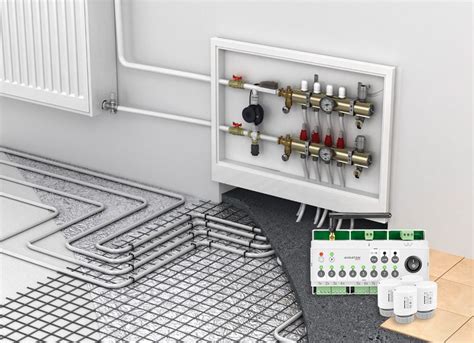

Większość sterowników instalacji ogrzewania podłogowego składa się z dwóch głównych części: cyfrowego sterownika strefowego, który określa temperaturę w każdym pomieszczeniu/obszarze, oraz rozdzielaczy i zaworów ogrzewania podłogowego, którymi steruje strefa. Sterowanie strefowe zostanie umieszczone w miejscu, w którym właściciel domu będzie mógł dokonać regulacji, a rozdzielacze ogrzewania podłogowego zostaną umieszczone na uboczu - pod schodami lub w szafce - tak, aby nie rzucały się w oczy. Nie ma regularnego reżimu konserwacji związanego z ogrzewaniem podłogowym, ale jeśli coś pójdzie nie tak, zazwyczaj będzie to dotyczyć systemów sterowania ogrzewaniem, a nie samego systemu.

Gdy mamy już zainstalowane ogrzewanie podłogowe nie zapominajmy o jego właściwym użytkowaniu i serwisowaniu. Jak sprawdzić czy wszystko funkcjonuje prawidłowo zanim wezwiemy instalatora lub uruchomimy ogrzewanie przed sezonem grzewczym? „Przed uruchomieniem ogrzewania podłogowego po przerwie letniej warto sprawdzić stan ciśnienia wody w instalacji ogrzewania podłogowego na podstawie wskazań manometru. Jeżeli ciśnienie w instalacji jest zbyt niskie to znak, że musimy uzupełnić w niej wodę. Następnie warto przyjrzeć się wszystkim widocznym elementom instalacji czyli w praktyce zajrzeć do szafki rozdzielaczowej i ocenić miejsca połączeń pętli grzewczych z rozdzielaczem, pod kątem występowania nieszczelności. Jeżeli zauważymy charakterystyczne zacieki to znak, że połączenie wymaga naprawy.” - radzi Roman Strzelczyk, kierownik działu technicznego w firmie Rettig Heating. „Jeśli nie jesteśmy w stanie zrobić tego sami, lub problem jest poważniejszy zawsze powinniśmy skontaktować się z instalatorem, najlepiej z tym, który wykonywał instalację”.

Ogrzewanie podłogowe to jedno z najpopularniejszych rozwiązań grzewczych, oferujące wysoki komfort cieplny i energooszczędność. Kluczem do sukcesu jest jednak prawidłowe zaplanowanie i wykonanie instalacji na każdym etapie budowy domu. Zlecenie prac profesjonalistom, wybór sprawdzonych materiałów i dbałość o szczegóły techniczne zapewnią bezproblemowe użytkowanie i ciepło w domu przez długie lata.
