Ogrzewanie podłogowe, cenione za estetykę i niepowtarzalny komfort cieplny, zyskuje coraz więcej zwolenników. Wśród dostępnych rozwiązań, elektryczne ogrzewanie podłogowe wyróżnia się łatwością montażu i stosunkowo niewielkimi nakładami finansowymi oraz pracy w porównaniu do systemów wodnych. Kluczową rolę w zapewnieniu optymalnego komfortu termicznego oraz efektywności energetycznej odgrywają precyzyjne regulatory temperatury, pozwalające na uzyskanie komfortu cieplnego z dokładnością nawet do 0,1 stopnia Celsjusza. Elektryczne ogrzewanie, jako system niecentralny, charakteryzuje się również wyższą sprawnością cieplną. Podstawą sukcesu każdej instalacji elektrycznego ogrzewania płaszczyznowego jest dobrze wykonany projekt oraz odpowiednio dobrana moc urządzenia grzejnego.
Rodzaje Urządzeń Grzejnych i Ich Zastosowanie
Na rynku dostępna jest szeroka gama urządzeń grzejnych. Najbardziej uniwersalnym rozwiązaniem są przewody grzejne, takie jak modele ELEKTRA VC czy VCD. Mogą one służyć zarówno jako ogrzewanie uzupełniające, tworząc efekt „ciepłej podłogi”, jak i jako główne źródło ciepła dla pomieszczenia. Ich wszechstronność pozwala również na zastosowanie w instalacjach antyoblodzeniowych na podjazdach i parkingach, a także w systemach przeciwzamarzaniowych montowanych na rynnach czy instalacjach wodnych.
W przypadku pomieszczeń remontowanych, gdzie istnieje już gotowa wylewka, a powierzchnia do ogrzania jest skomplikowana, doskonale sprawdzają się maty grzejne, np. modele ELEKTRA MD i ELEKTRA MG. Są one przystosowane do montażu na istniejących wylewkach lub starych podłogach, w warstwie zaprawy klejowej. Niewątpliwą zaletą mat grzejnych jest prostota montażu wynikająca z integracji przewodu grzejnego z siatką z włókna szklanego, co gwarantuje utrzymanie stałej odległości między pętlami przewodu. Maty te są dedykowane pod panele lub deski klejone i nie wymagają zatapiania w zaprawie klejowej. Układa się je folią skierowaną ku górze, na warstwie wyrównującej do paneli, bezpośrednio pod materiałem wykończeniowym. W razie potrzeby, matę można dopasować do kształtu pomieszczenia poprzez docięcie.

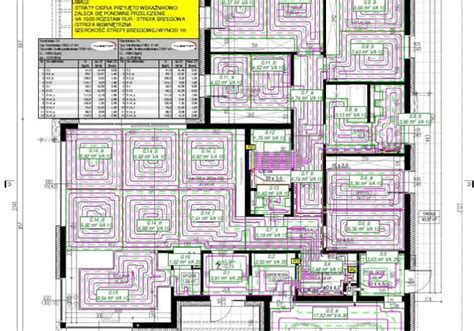

Projektowanie Instalacji: Od Mocy do Odstępów
Prace projektowe rozpoczynają się od określenia wymaganej mocy cieplnej na metr kwadratowy, która zapewni optymalne ogrzanie pomieszczenia. Obliczając odstępy między przewodami grzejnymi, należy uwzględnić jedynie powierzchnię, która nie będzie zabudowana stałymi elementami, takimi jak szafy wnękowe, wanny czy szafki kuchenne. Następnie kluczowe jest ustalenie z inwestorem planowanego materiału wykończeniowego posadzki. Mając te dane, można przystąpić do określenia mocy jednostkowej przewodu, jaką należy zastosować. Maksymalny dopuszczalny odstęp między przewodami VCD/VC nie powinien przekraczać 20 cm, co zapewnia stałą i jednolitą temperaturę na całej powierzchni podłogi. Warto zaznaczyć, że w przypadku ogrzewania zewnętrznego (podjazdów, ramp, chodników i schodów), odstęp ten może wynosić 7 cm. Najmniejsze dopuszczalne odstępy między przewodami mogą być stosowane pod warunkiem zastosowania regulatora temperatury z czujnikiem podłogowym.
Podłogówka co 10 cm to najlepsze rozwiązanie? Sprawdzam! Jaki rozstaw podłogówki?
Dobór Mocy i Rozmieszczenie Urządzeń Grzejnych
Moc systemu grzewczego określa się indywidualnie dla każdego pomieszczenia, tak aby w pełni pokryć zapotrzebowanie na ciepło. W pomieszczeniach o wyższym zapotrzebowaniu na ciepło, takich jak łazienki, na małej powierzchni może nie być możliwe zmieszczenie wystarczającego zestawu grzejnego. W takich przypadkach konieczne może być uzupełnienie ogrzewania np. grzejnikiem konwekcyjnym. Do pomieszczeń mieszkalnych zaleca się stosowanie przewodów grzejnych jednostronnie zasilanych.
Przy doborze powierzchni maty grzejnej, lub kilku mat w przypadku większych pomieszczeń, należy przewidzieć miejsca jej ułożenia. Urządzenie grzewcze powinno równomiernie pokrywać całą powierzchnię podłogi, z wyłączeniem miejsc z planowaną stałą zabudową. Matę grzejną można dopasować do kształtu pomieszczenia poprzez nacięcie siatki i obrócenie maty w odpowiednim kierunku, zachowując przy tym szczególną ostrożność, aby nie uszkodzić przewodu. W miejscach, gdzie nie można ułożyć maty, przewód można odłączyć od siatki lub przyciąć siatkę na wąskie paski, co umożliwia dowolne układanie przewodu.
Uwzględnienie Dylatacji i Podział na Strefy Grzewcze
Projektując układ pętli grzejnych, należy wziąć pod uwagę rozkład dylatacji posadzki. Podczas wylewania posadzek konieczne jest pozostawienie szczelin dylatacyjnych przy przewężeniach lub na dużych powierzchniach. Instalując elektryczne ogrzewanie podłogowe, należy układać przewody lub maty grzejne w taki sposób, aby nie przechodziły one przez szczeliny dylatacyjne. Jeśli w jednym pomieszczeniu znajdują się dwie płaszczyzny rozdzielone dylatacją, obwód grzejny powinien być również podzielony na dwie sekcje. Przejście przez dylatacje przewodem grzejnym może skutkować awarią układu grzewczego na skutek przerwania obwodu. W wyjątkowych sytuacjach, szczelinę dylatacyjną można przekroczyć jedynie przewodami zasilającymi.
Generalną zasadą w projektowaniu i wykonaniu instalacji elektrycznego ogrzewania podłogowego jest to, że jedno pomieszczenie stanowi jeden system grzejny. W ramach tego systemu może pracować kilka obwodów, co ma miejsce, gdy powierzchnia jest podzielona przez dylatacje. Taki system posiada swój indywidualny sterownik i działa niezależnie od obwodów w innych pomieszczeniach. Nie należy podłączać obwodów z więcej niż jednego pomieszczenia pod jeden sterownik, ponieważ uniemożliwi to kontrolę nad właściwą, komfortową temperaturą poszczególnych pomieszczeń.

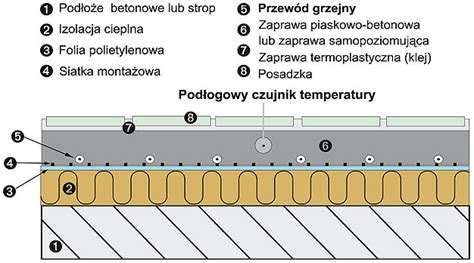

Montaż Instalacji: Od Izolacji do Wylewki
Instalacja elektrycznego ogrzewania podłogowego nie powinna przysporzyć kłopotów wprawnemu instalatorowi. Pierwszym krokiem jest ułożenie na czystej, suchej posadzce warstwy izolacji ze styropianu, wełny mineralnej lub poliuretanu. W celu poprawy parametrów cieplnych można zastosować izolację termiczną o grubości 5 cm dla stropu międzykondygnacyjnego lub 10 cm dla posadzki na gruncie, lub zgodnie z wytycznymi producenta izolacji. Kolejną warstwą jest izolacja przeciwwilgociowa w postaci folii polietylenowej.
Na przygotowaną folię, przy montażu przewodów grzejnych, układa się metalową siatkę, do której przewody zostaną przymocowane. Ważne jest, aby grubość drutu siatki zapewniała dostateczne oddzielenie przewodu od powierzchni izolacyjnej. Producenci zalecają siatkę z drutów okrągłych o średnicy 2 mm i oczkach 5 x 5 cm. Jeśli na warstwie izolacyjnej wykonano wylewkę wstępną, do montażu przewodów można zastosować specjalne taśmy montażowe. Przewody mocuje się do siatki za pomocą opasek zaciskowych lub bezpośrednio do taśmy montażowej. Tak przygotowaną instalację zalewa się zaprawą piaskowo-betonową lub samopoziomującą o grubości minimum 50 mm, upewniając się, że cały przewód wraz z początkiem i końcówką jest całkowicie zatopiony w wylewce. Przed zalaniem zaprawą należy wykonać szkic ułożenia instalacji oraz pomiary rezystencji żyły grzejnej i izolacji, które należy powtórzyć po wykonaniu posadzki.
Układanie instalacji z mat grzejnych jest jeszcze prostsze. Podłączenie przewodów grzejnych do instalacji elektrycznej powinno być wykonane za pomocą regulatora temperatury. W przypadku przewodów jednostronnie zasilanych, żyła grzejna połączona jest z jednej strony z żyłą fazową przewodu "zimnego", żyła powrotna z żyłą zerową, a ekran przewodu z żyłą ochronną.

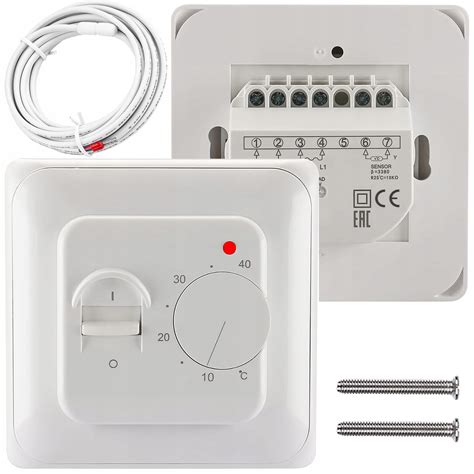

Rola i Nastawy Regulatora Temperatury
Nieodzownym elementem systemu ogrzewania podłogowego jest regulator temperatury, który nie tylko służy do podłączenia urządzenia do instalacji elektrycznej, ale przede wszystkim utrzymuje właściwą temperaturę w pomieszczeniu, załączając system, gdy temperatura spadnie poniżej nastawionego przez użytkownika poziomu.
Jeśli elektryczne ogrzewanie podłogowe jest jedynie uzupełnieniem istniejącego systemu grzewczego, a celem jest efekt „ciepłej podłogi”, należy zastosować regulator wyposażony wyłącznie w czujnik podłogowy, który pozwala utrzymać pożądaną temperaturę posadzki. Kiedy przewody lub maty grzejne stanowią podstawowe źródło ogrzewania, kluczowe jest utrzymanie optymalnej temperatury powietrza w pomieszczeniu. Wówczas należy zastosować regulator z czujnikiem powietrznym i zabezpieczającym czujnikiem podłogowym. Taki regulator mierzy temperaturę powietrza, a jednocześnie czujnik podłogowy zabezpiecza podłogę i urządzenie grzewcze przed przegrzaniem.
Odpowiedni dobór termostatów oraz precyzja regulacji odgrywają kluczową rolę w efektywnym zużyciu energii w elektrycznych systemach grzewczych. Czujniki podłogowe są stosowane w uzupełniających systemach grzewczych do utrzymania komfortowej temperatury podłogi. Czujniki pokojowe używane są, gdy ogrzewanie podłogowe stanowi główne źródło ciepła. Oba rodzaje czujników są wykorzystywane w pomieszczeniach, gdzie konieczne jest kontrolowanie maksymalnej temperatury podłogi, pełniąc funkcję ogranicznika maksymalnej temperatury.
Dla podłogi drewnianej temperatura podłogi nie powinna przekraczać 27°C. Przy wyższej temperaturze podłogi odczucie komfortu cieplnego może być zaburzone, a kierunek przepływu ciepła nie jest naturalny.
Optymalne Ustawienia i Konfiguracja Regulatora
Miejsce montażu termostatu ma kluczowe znaczenie dla dokładności pomiaru temperatury. Powinien być on umieszczony na wewnętrznej ścianie ogrzewanego pomieszczenia, na wysokości 1,4-1,5 m nad poziomem podłogi, z dala od bezpośredniego wpływu innych źródeł ciepła (np. grzejników, nasłonecznienia, sprzętu AGD). Długość przewodu "zimnego" jest ograniczona (w przypadku przewodów VCD firmy ELEKTRA to 2,5 m), co należy uwzględnić przy wyborze miejsca montażu regulatora.
Wybierając regulator do ogrzewania podłogowego, należy zwrócić uwagę na sposób jego działania, zwłaszcza biorąc pod uwagę dużą bezwładność cieplną systemów podłogowych. Histereza, czyli różnica temperatur między nastawioną a temperaturą, przy której regulator włącza lub wyłącza ogrzewanie, jest kluczowym parametrem. Najtańsze termostaty pokojowe z histerezą 1 stopnia mogą powodować wahania temperatury w pomieszczeniu przekraczające 2 stopnie, co jest szczególnie odczuwalne w przypadku typowych wylewek betonowych. Lepsze termostaty z histerezą 0,1 stopnia zapewniają znacznie stabilniejszą temperaturę.
Regulatory adaptacyjne ze sterowaniem PWM (sterowanie szerokością impulsu) posiadają wbudowany algorytm (PID), który na podstawie poprzednich cykli ogrzewania oblicza czas działania ogrzewania, zapewniając stabilną temperaturę w pomieszczeniu. W przypadku klasycznej instalacji w płycie grzewczej betonowej o grubości 6 cm, czas nauki regulatora adaptacyjnego może wynieść 3-4 dni.
Regulatory o obciążeniu 16A nadają się do ogrzewania podłogowego wodnego i elektrycznego (obwody o mocy do 3600W). Regulatory o obciążeniu 2-3A przeznaczone są wyłącznie do sterowania ogrzewaniem wodnym. Regulatory adaptacyjne PWM występują także w wersji radiowej, zasilanej bateryjnie, lub jako element zintegrowanych systemów sterowania i automatyki budynkowej.
Inteligentne Sterowanie i Programowanie Czasowe
W systemach elektrycznego ogrzewania podłogowego można stosować automatyczne programowanie czasowe, które przełącza system grzewczy z temperatury komfortowej na ekonomiczną. Taka regulacja pozwala zmniejszyć koszty eksploatacji oraz dostosować system do indywidualnych potrzeb i nawyków użytkownika. Współczesne systemy sterowania pozwalają na podział domu na strefy grzewcze, z niezależnymi termostatami, co umożliwia precyzyjne zarządzanie temperaturą w każdej części domu. Inteligentne termostaty uczą się preferencji użytkownika i optymalizują czas pracy, aby obniżyć rachunki za prąd, jednocześnie utrzymując komfort.
Optymalna temperatura podłogi zazwyczaj nie przekracza 29 stopni Celsjusza w salonie czy sypialni, a w łazience może sięgać 33 stopni. Prawidłowe ustawienie harmonogramu pracy jest podstawą komfortu i oszczędności. System ten, ze względu na dużą bezwładność cieplną, potrzebuje więcej czasu na ogrzanie lub schłodzenie pomieszczenia, dlatego warto zaplanować jego pracę z wyprzedzeniem.
Dobry pomiar temperatury jest podstawą skutecznej regulacji. Czujnik temperatury podłogi odgrywa kluczową rolę. Nieprawidłowa jego lokalizacja jest częstą przyczyną nierównomiernego ogrzewania i zawyżonego zużycia energii. Termostat musi być ustawiony odpowiednio do konkretnego pomieszczenia, a zbyt wysoka temperatura, choć pozornie komfortowa, prowadzi do marnowania energii i może uszkodzić podłogę.
Unikanie Błędów przy Pierwszym Ustawieniu i Eksploatacji
Kluczowe dla uniknięcia błędów przy pierwszym uruchomieniu elektrycznego ogrzewania podłogowego jest staranne planowanie instalacji. Należy wybrać odpowiednią moc systemu, dopasowaną do powierzchni pomieszczenia i izolacji termicznej budynku. Niewłaściwie dobrana moc jest częstym błędem, prowadzącym do przegrzewania lub braku efektu ciepła. Podczas instalacji niezwykle ważne jest staranne rozplanowanie ułożenia kabli lub mat grzewczych, aby uniknąć nierównomiernego nagrzewania.
Kolejnym ważnym krokiem jest właściwe ustawienie parametrów sterowania. Niewłaściwe ustawienia mogą spowodować zbyt wysokie lub zbyt niskie temperatury. Po wykonaniu instalacji niezbędne jest dokładne testowanie systemu i wprowadzanie drobnych korekt. Ustawienie temperatury to znalezienie "złotego środka" - zbyt niska temperatura obniża komfort, a zbyt wysoka zwiększa rachunki za energię.
Czas pracy systemu również ma ogromne znaczenie. Programowalny termostat pozwala na ustawienie harmonogramu ogrzewania dostosowanego do stylu życia, obejmującego wyższe temperatury podczas pobytu w domu i niższe podczas nieobecności. Warto pamiętać, że nawet idealne ustawienia termostatu nie przyniosą oczekiwanych efektów przy słabej izolacji termicznej podłogi. Dodatkowo, maty grzewcze nie powinny być zasłonięte ciężkimi meblami lub dywanami, które ograniczają cyrkulację ciepła.
Zaawansowane termostaty z czujnikami podłogowymi i pokojowymi, dzięki integracji z systemami smart home, umożliwiają zdalne sterowanie ogrzewaniem i reagowanie na zmiany w harmonogramie. Wszystko to składa się na mądre zarządzanie ogrzewaniem podłogowym, łączące komfort użytkowania z rozsądnymi kosztami energii.
Podsumowanie: Komfort i Efektywność Dzięki Prawidłowemu Sterowaniu
Elektryczne ogrzewanie podłogowe to nowoczesne rozwiązanie zapewniające komfort cieplny i przyjemne ciepło pod stopami. Aby w pełni cieszyć się jego zaletami, kluczowe jest właściwe ustawienie i dobranie odpowiednich parametrów regulatora temperatury. Termostat i regulator temperatury pełnią centralną rolę w kontroli ogrzewania podłogowego, a ich precyzyjne działanie przekłada się na komfort cieplny i efektywność energetyczną. Optymalne miejsce montażu termostatu, kontrolowana temperatura podłogi (nie przekraczająca 27-29°C w strefach dziennych i maksymalnie 33°C w łazienkach), a także prawidłowo wykonana izolacja termiczna to fundamenty energooszczędnego i komfortowego ogrzewania. Współczesne systemy oferują zaawansowane funkcje programowania i automatycznego sterowania, które pozwalają na znaczące obniżenie zużycia energii bez rezygnacji z przyjemnego ciepła. Mądre zarządzanie ogrzewaniem podłogowym, obejmujące precyzyjne ustawienia, inteligentne programowanie i monitorowanie pracy systemu, to klucz do długoterminowych oszczędności i maksymalnego komfortu użytkowania.
FAQ - Najczęściej Zadawane Pytania
Jak dobrać temperaturę i czas pracy ogrzewania elektrycznego?Optymalna temperatura w pomieszczeniu powinna oscylować między 20 a 23°C, z możliwością obniżenia do 17-19°C w nocy lub podczas dłuższej nieobecności. Czas pracy należy dostosować do warunków zewnętrznych, izolacji budynku i indywidualnych preferencji, korzystając z funkcji programowania czasowego.
Jak wybrać temperaturę na termostacie?Temperatura powinna być ustawiona tak, aby zapewnić komfort cieplny bez nadmiernego zużycia energii. Dla podłóg w salonach i sypialniach zaleca się zakres 20-23°C, a dla łazienek i kuchni - 24-29°C.
Czy termostat naprawdę wszystko robi za Ciebie?Termostat jest sercem systemu, kontrolując temperaturę i czas pracy ogrzewania. Nowoczesne termostaty uczą się nawyków użytkowników i automatycznie planują pracę systemu. Jednakże, zawsze warto zachować zdrowy rozsądek i monitorować działanie systemu.
Pod jaką podłogę można stosować maty grzewcze?Maty grzewcze dobrze sprawdzają się pod płytkami ceramicznymi, gresowymi, panelami laminowanymi oraz drewnianymi, z uwzględnieniem specyficznych wymagań dla każdego rodzaju wykończenia.
Ile prądu zużywa mata grzewcza?Zużycie prądu zależy od mocy maty, jej powierzchni i czasu pracy. Dzięki termostatom, ogrzewanie działa tylko wtedy, gdy jest potrzebne, co realnie zmniejsza zużycie energii.
Jak długo trwa nagrzewanie się podłogi z matą grzewczą?Czas nagrzewania zależy od rodzaju posadzki, izolacji i mocy maty. Pod płytkami pierwsze efekty są odczuwalne po 10-20 minutach, a pełna temperatura osiągana jest w ciągu 30-60 minut. W przypadku paneli i drewna proces jest wolniejszy.
