Elastyczne Przewody Wentylacyjne: Klucz do Efektywności i Komfortu w Nowoczesnych Systemach HVAC

Elastyczne przewody wentylacyjne stanowią fundamentalny element nowoczesnych systemów wentylacyjnych i rekuperacyjnych, oferując niezrównaną wszechstronność, łatwość instalacji oraz znaczące korzyści w zakresie efektywności energetycznej i komfortu użytkowania. Ich unikalna konstrukcja umożliwia dopasowanie do najbardziej skomplikowanych tras instalacyjnych, nawet w ograniczonych przestrzeniach, eliminując potrzebę stosowania licznych złączek i kształtek. W obliczu rosnących wymagań dotyczących energooszczędności i jakości powietrza w budynkach, elastyczne kanały wentylacyjne zyskują na znaczeniu jako kluczowe komponenty innowacyjnych systemów HVAC.

Zastosowanie i Zalety Elastycznych Przewodów Wentylacyjnych

Elastyczny przewód wentylacyjny to uniwersalny element instalacji, wykorzystywany w nowoczesnych systemach wentylacyjnych wszędzie tam, gdzie wymagane jest szybkie i wygodne połączenie poszczególnych odcinków instalacji. Najważniejszą zaletą tego elementu jest jego zdolność do odkształcania i pracy w ograniczonych przestrzeniach - bez konieczności stosowania licznych złączek czy kształtek. Kanał elastyczny znajduje szerokie zastosowanie w sytuacjach, gdzie instalacja wymaga dopasowania do nietypowej geometrii przestrzeni lub zmiennego układu prowadzenia przewodów.

Przewody te mogą być łatwo ukształtowane i dopasowane do trudnych, nieregularnych tras, gdzie nie byłoby możliwości zastosowania sztywnych kanałów wentylacyjnych. Mają naturalną zdolność do tłumienia dźwięków i wibracji, które mogą być przenoszone przez systemy wentylacyjne. Montaż przewodów elastycznych jest zazwyczaj szybszy i mniej skomplikowany niż instalacja tradycyjnych sztywnych kanałów. Dzięki swojej elastyczności są łatwiejsze w czyszczeniu i konserwacji. Przewody elastyczne mogą być stosowane w różnorodnych systemach wentylacyjnych, zarówno w małych instalacjach domowych, jak i w dużych projektach komercyjnych.

W systemach rekuperacji, gdzie odzyskiwana jest ciepła energia z wydychanego powietrza, przewody elastyczne izolowane odgrywają kluczową rolę w efektywnym przekazywaniu tego ciepła z jednego strumienia powietrza do drugiego. Zapewniają transport powietrza z minimalnymi stratami ciepła dzięki izolacji termicznej. Są łatwe w montażu i skutecznie tłumią drgania.

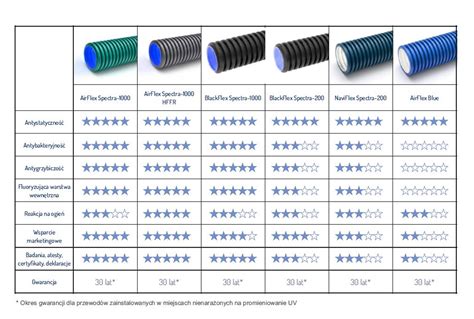

Rodzaje Elastycznych Przewodów Wentylacyjnych

Na rynku dostępny jest szeroki wybór przewodów elastycznych, zaprojektowanych z myślą o różnych typach instalacji wentylacyjnych. Różnią się one materiałem wykonania, grubością, właściwościami izolacyjnymi oraz przeznaczeniem.

Przewody Aluminiowe

• Aluduct AD-L: Jest to lekki, nieizolowany przewód elastyczny wykonany z folii aluminiowej o grubości 45 mikronów, odporny na temperatury do +140°C. Jest wykorzystywany do transportu powietrza w instalacjach kanałowych wentylacji i klimatyzacji. Tłumi drgania instalacji oraz redukuje konieczność stosowania kształtek. Przewód wykonany jest z trójwarstwowego laminatu aluminium z poliestrem, wzmocniony spiralą z drutu stalowego o skoku 24 mm, co zapewnia mu dużą odporność na uszkodzenia mechaniczne.
• Aluduct AD-3: To wzmocniony kanał elastyczny o zwiększonej wytrzymałości i grubości 70 mikronów.
• Przewód aluminiowy elastyczny izolowany AF013/AF019: Produkty specjalnie zaprojektowane do transportu powietrza w instalacjach wentylacji i klimatyzacji. Dzięki zastosowaniu izolacji termicznej przewody zapobiegają kondensacji, tłumią drgania oraz minimalizują straty ciepła i zimna w instalacji. Redukują konieczność stosowania kształtek. W przypadku ich montażu nie ma konieczności używania specjalnych narzędzi do cięcia lub mocowania. Warstwę wewnętrzną przewodu AF013/AF019 stanowi przewód AF012. Powłoką izolacyjną jest wełna mineralna, natomiast osłonę zewnętrzną stanowi trójwarstwowa powłoka z laminowanego aluminium wzmocniona włóknem szklanym. Przewód AF013 zawiera dodatkowo między przewodem wewnętrznym a izolacją warstwę paroszczelną z folii poliestrowej.
• Przewód elastyczny izolowany M0izo: Przewód elastyczny izolowany termicznie, specjalnie zaprojektowany dla potrzeb rynku instalacji wentylacji i klimatyzacji. Jego zaletą jest całkowita niepalność, dzięki czemu może być wykorzystywany do rozprowadzania ciepłego powietrza z kominków (odporność temperaturowa, w zależności od wersji, wynosi do +140 lub +250°C). Dzięki grubszej warstwie aluminium przewód ma większą sztywność, trwałość i odporność mechaniczną w porównaniu z tradycyjnym przewodem elastycznym. Tłumi drgania instalacji, ogranicza konieczność stosowania kształtek. Jest przeznaczony do transportu ciepłego powietrza, jest całkowicie niepalny i posiada wysoką odporność temperaturową.

Przewody z PVC

• Przewód elastyczny PVC POLYFLEX: Przewód elastyczny przeznaczony do instalacji kanałowych wentylacji i klimatyzacji o małych i średnich ciśnieniach. Jego zaletami są tłumienie drgań instalacji oraz redukcja konieczności stosowania kształtek. Produkt charakteryzuje się wysoką elastycznością i odpornością na wielokrotne zmiany kształtu i położenia. Wykonany z wielowarstwowego wzmocnionego PVC o grubości 140 mikronów.
• Przewód elastyczny PVC COMBIFLEX: Stosowany do transportu powietrza w instalacjach kanałowych. Dzięki zastosowaniu wewnętrznej warstwy aluminium, przewód jest odporny na podwyższone temperatury, natomiast zewnętrzna warstwa PVC zapewnia odporność mechaniczną. Przewód charakteryzuje się wysoką elastycznością i odpornością na wielokrotne zmiany kształtu i położenia. Wykonany z wielowarstwowego laminatu aluminium z poliestrem, pokryty dodatkową warstwą PVC o grubości 70 mikronów. Jest stosowany do transportu powietrza w instalacjach kanałowych, odporny na podwyższone temperatury dzięki warstwie aluminium, z dodatkową warstwą PVC dla wzmocnienia mechanicznego.

Przewody Antybakteryjne z Jonami Srebra

Szczególnym rodzajem przewodów elastycznych są te wyposażone w jony srebra. Przede wszystkim wiedzieć trzeba, że przewód tego typu pełni dokładnie te same funkcje, czyli przekazuje powietrze w systemie rekuperacji lub wentylacji. Zasadniczą różnicą jest jednak skład polimeru, z którego zrobiona jest taka rura - znajduje się w niej około 150 ppm srebra. Sprawia to, że tego rodzaju rura wentylacyjna ma niezwykłe właściwości, dzięki którym w jej wnętrzu nie dochodzi do rozwijania się żadnych mikroorganizmów, które mogłyby negatywnie wpływać na zdrowie ludzi. Wspomnieć trzeba także o tym, że rury z dodatkiem srebra są mocniejsze i trwalsze, a także nie dochodzi do ich intensywnego zabrudzenia.

Zdecydowanie najważniejszą zaletą rur elastycznych do wentylacji, które w swoim składzie posiadają jony srebra, jest ich bakteriobójcza i antygrzybicza właściwość. Dzięki temu nie dochodzi do namnażania się tych niebezpiecznych organizmów w ich wnętrzu. Co bardzo ważne, właściwość ta jest zachowywana bez względu na temperaturę, a także wilgotność powietrza. Pamiętać trzeba także, że rury wentylacyjne, które mają w sobie cząsteczki srebra, wykazują działanie antystatyczne. Zawarte w ich składzie srebro nie pozwala na rozmnażanie się organizmów na wewnętrznej powierzchni rur i na zaleganie na nich kurzu, dzięki czemu dochodzi do znacznie większego przepływu powietrza i redukcji strat ciśnienia. Ma to rzecz jasna ogromny wpływ na zwiększenie wydajności pracy systemu wentylacji, a także jej o wiele mniejszego kosztu.

Antybakteryjne i antygrzybiczne rury z jonami srebra zbudowane są z dwóch warstw, co umożliwia bardzo wyraźną redukcję szumu, który powstaje podczas przepływu powietrza. Przekłada się to na cichszą i zdecydowanie bardziej komfortową pracę systemu wentylacji, dzięki czemu nie wpływa on negatywnie na codzienny rytm dnia domowników. Na sam koniec wspomnieć trzeba jeszcze o tym, że tego rodzaju rury są bardzo odporne na ucisk i charakteryzują się bardzo dużą wytrzymałością mechaniczną. Nic nie stoi na przeszkodzie, aby przeprowadzać wiele różnych prac budowlanych podczas ich montażu. Rury elastyczne o właściwościach antygrzybicznych i antybakteryjnych to doskonałe rozwiązanie dla każdego inwestora. Mogą być one stosowane w budownictwie jednorodzinnym, budynkach wielorodzinnych, a nawet w przemyśle.

• Aluduct HY-AD-L: Jest to antybakteryjny przewód o grubości 45 mikronów, stosowany do wentylacji, posiada odporność temperaturową +140°C. Posiada wewnętrzną warstwę cząstek srebra powodującą wychwycenie bakterii i ustrojów.

Wybór i Montaż Elastycznych Przewodów Wentylacyjnych

Wybór odpowiedniego rodzaju przewodu elastycznego jest kluczowy dla zapewnienia efektywności i bezpieczeństwa systemu wentylacyjnego. Istotny jest przede wszystkim materiał, z którego są wykonane - aluminium, PVC lub kompozyty. Powinien on odpowiadać warunkom pracy systemu, takim jak wysoka temperatura czy wilgotność. Izolacja jest ważna w przypadkach transportu ciepłego lub zimnego powietrza, aby minimalizować straty cieplne. Warto zwrócić uwagę także na kwestię instalacji.

W procesie tym przewody elastyczne wymagają odpowiedniego montażu. Ważne jest, aby zapewnić szczelne i bezpieczne połączenia przewodów elastycznych z innymi elementami systemu wentylacyjnego, takimi jak kanały, anemostaty czy skrzynki rozprężne. Nie można zapomnieć o kwestiach bezpieczeństwa. Ważna jest odporność na ogień i higiena. W miejscach, gdzie istnieje ryzyko pożaru, ważne jest, aby używać przewodów z materiałów niepalnych lub o wysokiej odporności na ogień. Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na ich zewnętrznej powierzchni w sposób zapewniający nierozprzestrzenianie ognia. Odległość nieizolowanych kanałów wentylacyjnych od powierzchni palnych powinna wynosić co najmniej 0,5 m.

Instalacje na kanałach elastycznych z tworzywa sztucznego warto wykonywać w przypadku tylko dobrze zaprojektowanych instalacji. Powinny w nich być przeliczone ilości przetłaczanego powietrza, a także prędkości jego przepływu w kanałach, żeby nie powodować dodatkowego hałasu. Instalacja rekuperacji oparta na kanałach z tworzyw sztucznych może być dobrą alternatywą dla obecnie stosowanych. Jest to jednak instalacja bardzo wymagająca pod względem projektowym.

Przy wyborze przewodów elastycznych kierujemy się rodzajem instalacji, w której mają zostać zainstalowane, oraz danymi technicznymi poszczególnych rozwiązań. Jeśli nie jesteśmy pewni, czy właściwie dobieramy ten oraz inne elementy systemu wentylacyjnego, warto skorzystać z porady eksperta.

Kwestie Bezpieczeństwa i Przepisy Prawne

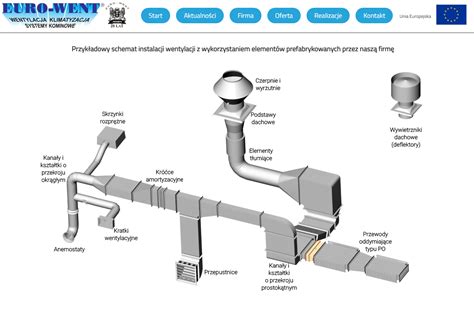

W budownictwie często wykorzystuje się elastyczne przewody wentylacyjne wraz ze sztywnymi kanałami. Elastyczne przewody wentylacyjne, dzięki możliwości ich wyginania i dopasowywania, stosuje się w miejscach, gdzie przeprowadzenie sztywnych przewodów wentylacyjnych jest wyjątkowo kłopotliwe lub wręcz niemożliwe. Ich zadaniem jest łączenie sztywnych przewodów oraz innych elementów wentylacji.

Ogólnie przyjęte normy budowlane dotyczące instalacji wentylacyjnych nakładają wymogi dotyczące materiałów używanych do produkcji kanałów. Przewody wentylacyjne powinny być wykonane z materiałów niepalnych. Palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na ich zewnętrznej powierzchni w sposób zapewniający nierozprzestrzenianie ognia.

Inaczej wygląda sprawa w przypadku budynków mieszkalnych jednorodzinnych, w których wydzielono dwa lokale mieszkalne albo jeden lokal mieszkalny i lokal użytkowy. W kuchni oraz aneksie kuchennym w mieszkaniu dopuszcza się stosowanie przewodów wentylacji wywiewnej z przewodów co najmniej trudnozapalnych.

Kanały i kształtki wentylacyjne produkowane są zgodnie z dostarczoną dokumentacją. Stosowane są połączenia kołnierzowe (stałe lub ruchome) oraz opaski. Do uszczelnienia w/w elementów zalecany jest silikon obojętny.

Wybór i montaż przewodów elastycznych wymaga uwzględnienia wielu czynników technicznych, aby zapewnić bezpieczeństwo, efektywność i długotrwałą wydajność systemu wentylacyjnego.
