Zawór EGR: Klucz do Czystszego Powietrza i Sprawniejszego Silnika

W dzisiejszym świecie motoryzacji, gdzie technologie silników rozwijają się w błyskawicznym tempie, jednym z kluczowych komponentów wspomagających ochronę środowiska jest zawór EGR (Exhaust Gas Recirculation). Jego głównym zadaniem jest redukcja emisji szkodliwych tlenków azotu (NOx) poprzez recyrkulację części spalin do komory spalania. Zawór EGR działa na pograniczu układu wydechowego i dolotowego, przynosząc szereg korzyści ekologicznych, choć z czasem może ulec usterkom.

Czym jest zawór EGR i po co się go stosuje?

Zawór EGR (Exhaust Gas Recirculation) to kluczowy komponent w nowoczesnych silnikach spalinowych, zarówno benzynowych, jak i wysokoprężnych. Jego zadaniem jest zmniejszenie emisji szkodliwych tlenków azotu (NOx) wydobywających się z rury wydechowej. Jest to realizowane poprzez recyrkulację części spalin z powrotem do komory spalania. Po raz pierwszy zawór EGR zastosowano w produkcji samochodów w Stanach Zjednoczonych w latach 70. XX wieku, a dziś jest standardowym wyposażeniem większości pojazdów. Funkcjonowanie zaworu EGR jest bezpośrednio związane z ochroną środowiska i spełnianiem coraz ostrzejszych norm emisji spalin. Jego obecność w pojazdach jest odpowiedzią na globalne dążenie do zmniejszania wpływu motoryzacji na zanieczyszczenie powietrza. Warto o niego dbać, by nie przekraczać normy emisji spalin.

Azot, będący stałym składnikiem oleju napędowego i benzyny, trafia do silnika razem z powietrzem. W wysokich temperaturach panujących w cylindrach silnika pierwiastek ten wchodzi w reakcję z tlenem, czego efektem są właśnie szkodliwe dla środowiska tlenki azotu. Zawór EGR obniża temperaturę spalania, co znacząco ogranicza powstawanie tych związków. Co ma na celu taki przepływ? Chodzi o to, aby zmniejszyć udział ilości tlenu w składzie mieszanki paliwowo-powietrznej. Bo im mniej powietrza trafi do cylindra z układu dolotowego, tym mocniej obniży się temperatura spalania. To poskutkuje ograniczeniem ilości tlenków azotu (NOx), które zostaną wyemitowane do atmosfery wraz ze spalinami. Szacuje się, że za zanieczyszczenie powietrza w ponad 30 procentach odpowiada właśnie ruch drogowy. Unijne regulacje dotyczą przede wszystkim emisji tlenków azotu (NOx), tlenków węgla (CO) czy węglowodorów (HC), a także cząstek stałych (PM).

Jak działa zawór EGR?

Zasada działania zaworu EGR jest stosunkowo prosta. Spaliny zawierają głównie dwutlenek węgla i parę wodną - gazy o niskiej zawartości tlenu, które ograniczają tempo spalania. Ich obecność w komorze spalania obniża temperaturę procesu, co istotnie zmniejsza powstawanie tlenków azotu (NOx). Zawór EGR pracuje w dwóch podstawowych pozycjach - pozostaje zamknięty podczas rozruchu silnika, pracy na biegu jałowym oraz przy dużym obciążeniu, aby nie ograniczać mocy. W przypadku awarii zawór może się zablokować.

W praktyce, działanie zaworu EGR polega na umożliwieniu pewnej ilości spalin, które normalnie opuszczałyby silnik przez układ wydechowy, na powrót do komory spalania. Spaliny te, będąc już raz spalone, zawierają mniej tlenu i są chłodniejsze. Kiedy mieszają się one z nową dawką paliwa i powietrza, efektywnie obniżają średnią temperaturę spalania. Jest to ważne, ponieważ NOx powstaje głównie w wyniku reakcji chemicznych zachodzących w wysokich temperaturach.

Nowoczesne zawory EGR są sterowane elektronicznie przez komputer silnika (ECU). Komputer, na podstawie parametrów takich jak obciążenie, temperatura czy obroty silnika, precyzyjnie reguluje ilość spalin kierowanych do recyrkulacji. Zawór ten otwiera się i zamyka w odpowiednim czasie i stopniu. Na przykład, w czasie jazdy na niskich obrotach, gdy silnik nie generuje dużych ilości NOx, zawór EGR może być zamknięty. W sytuacji wyższego obciążenia i większych obrotów, gdzie ryzyko tworzenia NOx jest wyższe, zawór EGR otwiera się, aby zmniejszyć temperaturę spalania. Najczęściej porcja spalin wraca do silnika przy niskim i średnim obciążeniu, zwłaszcza w średnim zakresie obrotów.

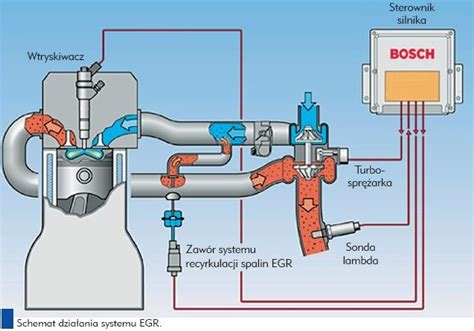

Schematycznie, w silnikach wyposażonych w zawór EGR układ wydechowy i dolotowy łączy stosunkowo wąski przewód pozwalający na przepływ niedużej porcji spalin do kolektora dolotowego. Zawór EGR jest elementem tego przewodu, decydującym o tym, czy spaliny mają trafić do dolotu, kiedy ma to nastąpić i jak długo trwać. Pierwsze zawory EGR były sterowane pneumatycznie i nie regulowały płynnie dawki spalin dostających się do dolotu - po prostu otwierały się lub zamykały. Nowsze urządzenia ze sterowaniem elektromagnetycznym otwierają się płynnie, w dowolnym zakresie, regulując dokładnie porcję spalin, która ma w danej chwili trafić do komory spalania.

Gdzie znajduje się zawór EGR?

Lokalizacja zaworu EGR zależy od modelu silnika i marki samochodu. Jest zamontowany w komorze silnika, zwykle na kolektorze wydechowym lub przy głowicy. By go zlokalizować, konieczna może być instrukcja obsługi samochodu. Warto jednak pamiętać, że w przypadku nowszych samochodów - wyjęcie i późniejszy montaż może być trudny. Zazwyczaj jest to górna część silnika, w niedużej odległości od kolektorów.

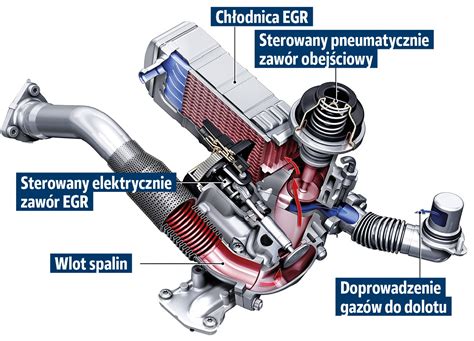

Chłodnica EGR - po co jest potrzebna?

W samochodach wyposażonych w turbodoładowanie stosuje się nierzadko chłodnicę EGR, której celem jest obniżenie temperatury spalin. Obniżenie temperatury powietrza trafiającego do EGR powoduje, że zwiększana jest efektywność pracy układu. Ponieważ nie zawsze jest to konieczne, stosuje się także zawór (bypass) pozwalający częściowo ominąć chłodnicę. W nowszych silnikach spełniających normę Euro 4, nierzadko z turbodoładowaniem, stosuje się chłodnice EGR, których zadaniem jest schłodzenie spalin trafiających później do zaworu. Dzięki temu następuje zmniejszenie hałasu, tzw. "klekotania" silnika wysokoprężnego.

Zalety i wady systemu EGR

Zalety:

• Redukcja emisji NOx: Główną zaletą systemu EGR jest znaczące ograniczenie emisji tlenków azotu (NOx) - nawet o 50-70% w porównaniu do silników bez tego systemu. Pozwala to spełnić restrykcyjne normy emisji Euro 4, 5 i 6 oraz chronić środowisko.
• Niższa temperatura spalania: Cofanie spalin do układu dolotowego obniża temperaturę procesu spalania, co jest kluczowe dla ograniczenia powstawania szkodliwych NOx.
• Poprawa efektywności spalania: W niektórych aspektach, system EGR przyczynia się do zwiększenia efektywności spalania paliwa.
• Szybsze nagrzewanie silnika i katalizatora: Dzięki klapie obejściowej w chłodnicy EGR, spaliny w fazie nagrzewania mogą być prowadzone obok chłodnicy, umożliwiając szybsze doprowadzenie silnika i katalizatora do temperatury roboczej.

Wady:

• Odkładanie się nagaru: Stopniowe odkładanie się sadzy i nagarów w kanałach recyrkulacji oraz elementach dolotowych może prowadzić do blokad i nieprawidłowego działania zaworu.
• Potencjalny spadek mocy: W dłuższym czasie działanie EGR może powodować zanieczyszczenie kolektora dolotowego nagarem, co zmniejsza przekrój jego kanałów. Tym samym do cylindrów trafia mniej powietrza przy maksymalnym obciążeniu, co może wpływać na odczuwalną moc silnika.
• Koszty naprawy/wymiany: Awaria lub zanieczyszczenie zaworu EGR często wymaga jego czyszczenia lub wymiany, co wiąże się z kosztami.

Typowe problemy i objawy uszkodzenia zaworu EGR

Zawór EGR, mimo że jest kluczowym elementem w redukcji emisji szkodliwych substancji, może ulec różnego rodzaju awariom i problemom. Jakie są objawy uszkodzenia zaworu EGR?

• Wyświetlenie kontrolki "Check Engine": Jest to jeden z najczęstszych sygnałów wskazujących na problem z zaworem EGR. W komputerze zapisują się błędy dotyczące układu recyrkulacji spalin.
• Spadek mocy silnika i brak dynamiki: Gdy zawór EGR jest zanieczyszczony lub uszkodzony, może to wpływać na zdolność silnika do efektywnego przyspieszenia. Możesz zauważyć, że samochód reaguje wolniej niż zwykle na wciśnięcie pedału gazu.
• Nieregularna praca silnika na biegu jałowym: Uszkodzony zawór EGR może powodować nieregularną pracę silnika, szczególnie na biegu jałowym. Może to objawiać się szarpaniem lub nieoczekiwanymi zmianami obrotów silnika.
• Zwiększone zużycie paliwa: Nieprawidłowe działanie zaworu powoduje, że silnik pracuje mniej efektywnie, co skutkuje większym spalaniem paliwa.
• Problemy z emisją spalin: Zawór EGR ma bezpośredni wpływ na ilość emitowanych tlenków azotu. Jeżeli zawór ten jest uszkodzony, pojazd może emitować większą niż normalna ilość tych szkodliwych gazów, co może zostać wykryte podczas testów emisji spalin.
• Głośniejsza praca silnika i zapach spalin: Nieszczelny lub uszkodzony zawór EGR może być przyczyną głośniejszej pracy silnika oraz wyczuwalnego zapachu spalin w kabinie pojazdu.
• Trudności z uruchomieniem silnika: Szczególnie zimnego silnika.
• Dymienie z rury wydechowej: Przy głębszym wciśnięciu pedału gazu.

Najczęściej zawór EGR ulega awarii wskutek nagromadzenia się nagaru, czyli połączonego paliwa i oleju. Mechanizm nie działa wtedy prawidłowo, blokując się w jednej pozycji, co negatywnie wpływa na pracę silnika.

Czy można jeździć z uszkodzonym EGR?

Choć jazda z uszkodzonym zaworem EGR jest technicznie możliwa, nie jest zalecana. Jazda będzie mniej komfortowa i mniej bezpieczna. Silnik będzie głośny, może tracić moc, zużywać więcej paliwa, a w skrajnych przypadkach może dojść do uszkodzenia innych elementów silnika, takich jak kolektor dolotowy, a nawet rozrusznik czy akumulator.

Czym grozi jazda z uszkodzonym EGR? Przede wszystkim jazda z uszkodzonym EGR nie jest dobra dla silnika. Dochodzi do negatywnego wpływu na trwałość akumulatora czy rozrusznika. Z racji podwyższonej emisji spalin - takie uszkodzenie grozi także niezaliczonym badaniem technicznym. Do tego, jeśli podczas kontroli policja zdecyduje się na sprawdzenie spalin - można spodziewać się mandatu.

Naprawa i konserwacja zaworu EGR

Istnieją trzy główne metody radzenia sobie z problemami zaworu EGR:

1. Wymiana zaworu: Cena nowego zaworu wynosi od 500 do 1200 zł, do czego należy doliczyć koszt robocizny warsztatu (około 200 zł). Lepiej unikać zakupu używanych części. Koszt samej wymiany może wynieść od kilkuset do nawet kilku tysięcy złotych w ASO.
2. Czyszczenie zaworu EGR: Procedura ta kosztuje zazwyczaj od 300 do 700 zł. Choć mechanik może wyczyścić zawór, metoda ta bywa mało skuteczna, a efekt może wrócić naprawdę szybko. Problem z EGR często wynika ze zużycia innych elementów silnika lub agresywnych składników chemicznych spalin. Czyszczenia warto spróbować, gdy objawy są umiarkowane.
3. Usunięcie zaworu EGR: Choć scenariusz ten wydaje się optymalny z punktu widzenia kosztów czy skuteczności, kierowca powinien pamiętać o poważnym problemie z tą metodą. Z technicznego punktu widzenia recyrkulacja spalin wcale silnikowi potrzebna nie jest, a po wymontowaniu zaworu recyrkulacji motor nadal pracować może, a nawet zwiększy się jego moc. Jednak pogorszą się wyniki emisji spalin jednostki napędowej. Brak zaworu recyrkulacji spalin sprawia, że samochód przestaje spełniać wymogi homologacyjne dotyczące emisji szkodliwych substancji. Brak spełnienia norm emisji spalin powoduje z kolei, że pojazd nie powinien być eksploatowany, a kierowca może mieć problemy podczas przeglądu technicznego. Auto nie powinno uzyskać pozytywnego wyniku do momentu ponownego montażu EGR. Usunięcie wymaga również zaślepienia zaworu EGR oraz komputerowej adaptacji, aby motor był przygotowany na zmienione warunki spalania paliwa. Modyfikacja polegająca na zwiększeniu szkodliwości spalin jest zabroniona.

Jak sprawdzić, czy zawór EGR działa?

Gdy zapali się kontrolka silnika ("Check Engine"), warto podłączyć stację diagnostyczną. Zaburzenie przepływu lub błąd P1405 może oznaczać problem z działaniem EGR. Warto jednak pamiętać, że nie jest to w 100% pewne, że problem dotyczy na pewno EGR - problem może dotyczyć innych usterek. Konieczne może być wymontowanie zaworu z silnika i jego dokładna kontrola.

Jak często czyścić zawór EGR?

Przyjmuje się, że czyszczenie i konserwację zaworu EGR najlepiej wykonywać co kilkadziesiąt tysięcy kilometrów, na przykład co 60-80 tysięcy kilometrów. Takie działanie nie gwarantuje od razu, że w układzie recyrkulacji spalin nie zajdzie awaria, ale z pewnością ogranicza ryzyko wystąpienia drogiej naprawy. Regularne jazdy na dłuższych trasach pozwalają silnikowi pracować w optymalnych warunkach temperaturowych, co sprzyja samoczyszczeniu systemu.

Jak samemu wyczyścić zawór EGR?

1. Zlokalizuj zawór EGR: Skorzystaj z instrukcji obsługi pojazdu lub poszukaj informacji w internecie.
2. Zabezpiecz i wyłącz silnik: Upewnij się, że silnik jest wyłączony i ostudzony. Zabezpiecz pojazd.
3. Zdjęcie EGR: Używając odpowiednich narzędzi, ostrożnie odkręć i zdejmij zawór EGR. Może być konieczne usunięcie innych komponentów.
4. Inspekcja EGR: Po zdjęciu zaworu dokładnie go obejrzyj, szukając oznak zużycia, uszkodzeń lub nadmiernego zanieczyszczenia.
5. Czyszczenie zaworu: Użyj specjalistycznego sprayu do czyszczenia zaworów EGR lub mieszanki wody z detergentem. Spryskaj lub namocz zawór, a następnie delikatnie oczyść wszystkie elementy, szczególnie te, na których widać nagromadzenie sadzy i zanieczyszczeń.
6. Suszenie zaworu: Po dokładnym wyczyszczeniu zaworu upewnij się, że jest on całkowicie suchy przed ponownym zamontowaniem.
7. Montaż zaworu EGR: Zamontuj zawór EGR z powrotem w pojeździe, upewniając się, że jest on prawidłowo i bezpiecznie przykręcony. W razie potrzeby użyj nowych uszczelek.
8. Testowanie pojazdu: Po zakończeniu montażu uruchom silnik i sprawdź, czy pojazd pracuje poprawnie. Może być konieczne przejechanie kilku kilometrów, aby system EGR w pełni się zresetował.

Czy zawór EGR jest niezbędny?

Choć niektórzy kierowcy decydują się na usunięcie lub zaślepienie zaworu EGR, jest to rozwiązanie nielegalne i niezalecane przez ekspertów. Zawór EGR pełni w samochodzie ważną funkcję ekologiczną. Jego usunięcie, choć teoretycznie może poprawić osiągi i zmniejszyć spalanie w starszych konstrukcjach, niesie ze sobą poważne konsekwencje prawne i techniczne. W nowszych pojazdach, gdzie zawór EGR jest integralną częścią systemu zarządzania silnikiem, jego usunięcie może prowadzić do problemów z innymi podzespołami i błędów w diagnostyce komputerowej.

Warto pamiętać, że modyfikacje silnika wpływające na zwiększenie szkodliwości gazów wydechowych są zabronione. Decydując się na takie rozwiązanie, trzeba więc zastosować inne, które zapewni prawidłowe spalanie mieszanki paliwowej, aby silnik działał poprawnie. Mechanicy zazwyczaj nie zalecają ingerencji w zawór EGR, nawet jeśli czasami wykonują takie modyfikacje na wyraźne życzenie klienta.

Podsumowując, zawór EGR jest niezwykle ważnym elementem współczesnych silników spalinowych, który odgrywa kluczową rolę w redukcji emisji szkodliwych tlenków azotu. Zrozumienie jego funkcji oraz umiejętność samodzielnego przeprowadzenia podstawowej konserwacji i czyszczenia może znacznie przyczynić się do poprawy wydajności i ekologii Twojego pojazdu. Dbanie o ten element to inwestycja w czystsze powietrze i dłuższą żywotność silnika.
