Dwuteownik IPE 220 S235JR: Szczegółowe Świadectwo Odbioru i Zastosowania

Dwuteowniki IPE, ze swoim charakterystycznym kształtem przypominającym literę "I", stanowią fundamentalny element współczesnego budownictwa i inżynierii. Spośród wielu dostępnych profili, dwuteownik IPE 220 wykonany ze stali gatunku S235JR, o długości 12 000 mm, wyróżnia się połączeniem wytrzymałości, wszechstronności i optymalnej wagi, co czyni go popularnym wyborem dla szerokiego spektrum zastosowań konstrukcyjnych. Niniejszy artykuł ma na celu szczegółowe przedstawienie cech tego konkretnego profilu, jego właściwości mechanicznych, norm zgodności oraz praktycznych aspektów związanych z jego odbiorem i zastosowaniem.

Charakterystyka Profilu IPE 220 S235JR

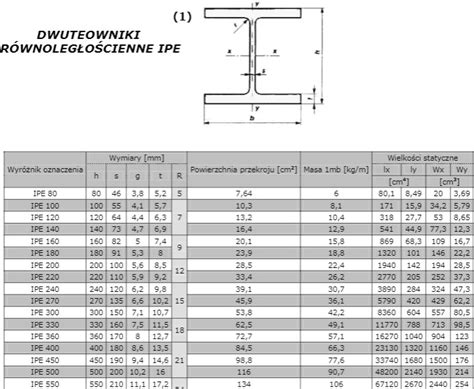

Dwuteownik IPE 220, zgodnie z oznaczeniem, posiada wysokość przekroju około 220 mm. Profil ten, będący gorącowalcowanym kształtownikiem stalowym, charakteryzuje się równoległościennym przekrojem dwóch równoległych pasów połączonych spoinem. W porównaniu do innych typów dwuteowników, takich jak HEA czy HEB, profile IPE posiadają węższe stopy, co nadaje im bardziej zbliżony do litery "I" kształt. Ta specyficzna geometria przekłada się na kluczowe cechy użytkowe: wysoką nośność przy jednoczesnej relatywnie niewielkiej masie własnej. Jest to niezwykle istotne w kontekście optymalizacji zużycia materiału i obniżenia ciężaru konstrukcji, co ma bezpośredni wpływ na koszty budowy i fundamentowania.

Stal S235JR, z której wykonany jest omawiany dwuteownik, jest gatunkiem stali konstrukcyjnej węglowej o dobrej spawalności i średniej wytrzymałości. Oznaczenie "S" wskazuje na stal konstrukcyjną, "235" oznacza minimalną granicę plastyczności w MPa, a "JR" symbolizuje udarność w temperaturze pokojowej (minimum 20 J). Zgodność z normą PN-EN 10025-2 gwarantuje powtarzalność i przewidywalność właściwości mechanicznych tego materiału.

Długość profilu wynosząca 12 000 mm (12 metrów) jest standardową długością handlową, umożliwiającą efektywne wykorzystanie w dużych konstrukcjach, minimalizując liczbę potrzebnych połączeń i potencjalnych punktów osłabienia. Długość materiału dostępna na rynku waha się zazwyczaj od 6 do 25 metrów, co pozwala na dobór optymalnego rozwiązania w zależności od specyfiki projektu.

Właściwości Mechaniczne i Normy Zgodności

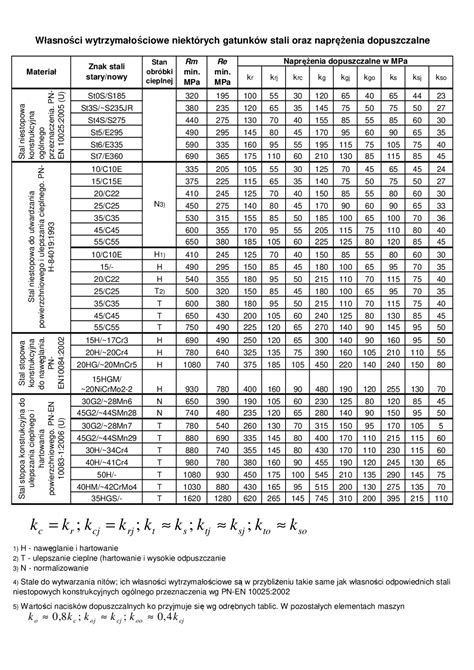

Kluczowe właściwości mechaniczne stali S235JR określają jej zachowanie pod wpływem obciążeń. Minimalna wytrzymałość na rozciąganie wynosi 360 MPa, co oznacza siłę potrzebną do zerwania próbki materiału. Granica plastyczności, wynosząca minimum 235 MPa, określa naprężenie, powyżej którego materiał zaczyna się trwale odkształcać. Wydłużenie przy zerwaniu, choć nie zostało precyzyjnie podane w dostarczonych informacjach, jest również ważnym parametrem świadczącym o plastyczności materiału.

Stal S235JR jest zgodna z europejską normą EN 10025-2, która określa wymagania dotyczące walcowanych na gorąco wyrobów ze stali konstrukcyjnych. Norma ta zapewnia jednolite standardy jakościowe dla producentów i użytkowników w całej Europie. Warto również zwrócić uwagę na klasę powierzchni, która w tym przypadku jest określona jako C podklasa 1 wg DIN EN 10163-3:2005. Klasyfikacja ta dotyczy stanu powierzchni wyrobów stalowych i wpływa na ich estetykę oraz potencjalną potrzebę dodatkowego zabezpieczenia antykorozyjnego.

Zastosowania Dwuteowników IPE 220 S235JR

Wszechstronność dwuteowników IPE sprawia, że znajdują one zastosowanie w wielu dziedzinach. Dwuteownik IPE 220 S235JR, dzięki swoim właściwościom, jest idealnym materiałem do budowy:

• Belek głównych i wtórnych: W budownictwie mieszkaniowym, komercyjnym i przemysłowym, dwuteowniki te służą jako elementy nośne stropów, dachów i ścian. Ich kształt pozwala na efektywne przenoszenie obciążeń z góry na podpory.
• Słupów i kolumn: W konstrukcjach wielokondygnacyjnych, dwuteowniki mogą być wykorzystywane jako pionowe elementy nośne, przenoszące obciążenia z wyższych pięter na fundamenty.
• Wiązarów dachowych: W konstrukcjach dachowych, dwuteowniki mogą stanowić elementy nośne lub usztywniające, zapewniając stabilność i wytrzymałość dachu.
• Konstrukcji stalowych hal i magazynów: Ze względu na dużą dostępną długość i możliwość łatwej obróbki, profile IPE 220 są często stosowane przy budowie obiektów przemysłowych.
• Elementów mostowych: W mniejszych konstrukcjach mostowych, dwuteowniki mogą pełnić rolę belek pomostowych lub elementów nośnych.
• Konstrukcji w przemyśle maszynowym i rolnictwie: Dwuteowniki znajdują zastosowanie również w budowie maszyn, urządzeń, a także konstrukcji wsporczych w rolnictwie.

Możliwość obróbki, takiej jak spawanie, cięcie, a nawet gięcie, dodatkowo zwiększa ich użyteczność, pozwalając na dostosowanie do niestandardowych wymagań projektowych.

Różnice Między Profilami IPE, HEA i HEB

Zrozumienie różnic między profilami IPE, HEA i HEB jest kluczowe dla prawidłowego doboru materiału do konkretnego zadania konstrukcyjnego.

• IPE (European I-beam): Charakteryzują się węższymi stopami w stosunku do wysokości przekroju. Ich przekrój bardziej przypomina literę "I". Są to profile o uniwersalnym zastosowaniu, oferujące dobry stosunek wytrzymałości do masy. Zakres wymiarowy dla profili IPE waha się od IPE 80 mm do IPE 750 mm.
• HEA (European Heavy-duty I-beam, normal section): Posiadają szersze stopy niż IPE, co nadaje im bardziej zbliżony do litery "H" kształt. Są one zazwyczaj wyższe i szersze od odpowiadających im profili IPE. HEA są idealne do konstrukcji, gdzie wymagana jest większa powierzchnia podparcia lub większa sztywność boczna.
• HEB (European Heavy-duty I-beam, extra heavy section): Są to profile najmasywniejsze z tej grupy, charakteryzujące się jeszcze szerszymi stopami i większą grubością ścianek. HEB są przeznaczone do przenoszenia bardzo dużych obciążeń i stosuje się je tam, gdzie profile IPE i HEA nie zapewniają wystarczającej wytrzymałości.

Wybór między tymi profilami zależy od specyfiki obciążeń, wymaganej sztywności, dostępnej przestrzeni oraz ekonomiki projektu. Dwuteownik IPE 220 S235JR jest dobrym wyborem dla konstrukcji o średnich obciążeniach, gdzie optymalizacja wagi jest istotna.

Aspekty Handlowe i Odbiór Produktu

Zakup dwuteownika IPE 220 S235JR, jak każdego materiału konstrukcyjnego, wiąże się z kilkoma ważnymi aspektami praktycznymi. Sprzedający zastrzega sobie prawo do modyfikacji cen towaru, co podkreśla zmienność rynkową cen stali. Dlatego też, przed złożeniem zamówienia, niezbędny jest kontakt z handlowcem w celu weryfikacji aktualnych cen i dostępności. Zastrzeżenie dotyczące czasowej niedostępności towaru również wymaga uwzględnienia w harmonogramie projektu.

Koszty dostawy są naliczane po dokonaniu zamówienia, co oznacza, że ostateczna cena zakupu będzie uwzględniać również logistykę. Informacja o dostawie własnym taborem kolejowym świadczy o specyfice logistycznej dostawcy i może być istotna dla klientów posiadających dostęp do infrastruktury kolejowej.

Podczas odbioru produktu, kluczowe jest sprawdzenie, czy dostarczony materiał jest zgodny z zamówieniem pod względem gatunku stali (S235JR), typu profilu (IPE 220) i długości (12 000 mm). Warto również zwrócić uwagę na stan powierzchni i ewentualne uszkodzenia powstałe podczas transportu. Chociaż zdjęcie produktu może nie przedstawiać rzeczywistego wyglądu, powinno ono dawać ogólne pojęcie o kształcie. Ważne jest, aby otrzymać odpowiednie dokumenty potwierdzające jakość i zgodność materiału z normami, takie jak świadectwo odbioru lub certyfikat jakości.

Dwuteowniki IPE 220 S235JR o długości 12 metrów stanowią solidny i sprawdzony materiał konstrukcyjny, którego właściwy dobór i świadomy odbiór są podstawą dla bezpieczeństwa i trwałości realizowanych inwestycji.
