Przewody elektryczne pod tynkiem: Kluczowe informacje dla bezpieczeństwa i funkcjonalności instalacji

Wykrywanie przewodów w ścianie pod tynkiem jest kluczowe dla uniknięcia uszkodzenia instalacji elektrycznej, zarówno podczas większych prac remontowych, jak i podczas zwykłego wiercenia otworów pod elementy wyposażenia wnętrz. Choć w potocznym języku terminy "kabel" i "przewód" często używane są zamiennie, warto pamiętać o ich precyzyjnym znaczeniu w elektroenergetyce. Kable elektryczne są przeznaczone do układania zarówno na zewnątrz budynków (w gruncie, wodzie), jak i wewnątrz, podczas gdy przewody elektryczne są dedykowane wyłącznie do zastosowań wewnętrznych. Układanie przewodów elektrycznych w tynku lub pod tynkiem stanowi standardową praktykę w budownictwie mieszkaniowym, użyteczności publicznej oraz wielu obiektach przemysłowych.

Metody wykrywania przewodów w ścianach

Istnieje kilka metod, które można zastosować do wykrywania przewodów w ścianach:

1. Plany instalacji: W przypadku nowszych budynków, plany instalacji elektrycznej mogą być pomocne w określeniu przebiegu przewodów. Należy jednak pamiętać, że plany te nie zawsze w pełni odzwierciedlają rzeczywistość, zwłaszcza jeśli wprowadzono zmiany na etapie prac wykończeniowych.
2. Aplikacje na smartfony: Nowoczesne smartfony, wyposażone w odpowiednie sensory, mogą współpracować z aplikacjami do wykrywania przewodów. Dostępne są zarówno darmowe, jak i płatne programy. Należy jednak zaznaczyć, że nawet najlepsze czujniki w smartfonach nie dorównują precyzją i czułością specjalistycznym narzędziom.
3. Kamera termowizyjna: Urządzenie to wykrywa ciepło emitowane przez przewody elektryczne pod napięciem, co pozwala ustalić przebieg tras kablowych, szczególnie tych o dużym obciążeniu prądowym. Wadą tej metody jest możliwość wykrycia jedynie przewodów pod napięciem oraz wysoka cena profesjonalnych kamer termowizyjnych.
4. Detektory kabli i przewodów: Popularnie zwane wykrywaczami przewodów, urządzenia te pozwalają na określenie przebiegu instalacji bez ingerencji w strukturę ściany. Warto odróżnić je od lokalizatorów kabli, które służą do precyzyjnego lokalizowania poszczególnych żył w gęstych wiązkach (np. telekomunikacyjnych) i nie mogą być używane do lokalizacji żył pod napięciem.

Przewody drutowe vs. linkowe w instalacjach domowych

Dyskusja na temat wyboru między przewodami drutowymi a linkowymi do instalacji elektrycznej w domu, obejmującej obwody gniazd i oświetlenia, jest często żywa wśród elektryków.

Większość specjalistów rekomenduje stosowanie przewodów drutowych typu YDY o przekroju 1,5 mm² na oświetlenie i 2,5 mm² na gniazdka. Argumenty przemawiające za tym wyborem to przede wszystkim:

• Łatwość układania: Przewody drutowe są sztywniejsze, co ułatwia ich prowadzenie w bruzdach i puszkach.
• Niższa cena: Są one zazwyczaj tańsze od przewodów linkowych.
• Powszechna dostępność: Są łatwiej dostępne w hurtowniach elektrycznych.

Przewody linkowe (np. LgY) charakteryzują się większą elastycznością i odpornością na pęknięcia izolacji przy częstych manipulacjach, co może być zaletą w miejscach narażonych na drgania lub ruchome elementy. Jednak ich stosowanie w instalacjach podtynkowych wiąże się z pewnymi wyzwaniami:

• Wyższy koszt: Przewody linkowe są droższe od drutowych.
• Konieczność stosowania końcówek zaciskowych lub lutowania: To może komplikować połączenia w puszkach instalacyjnych. Standardowe skręcanie czy szybkozłączki mogą nie być w nich optymalnym rozwiązaniem.
• Potencjalne problemy z połączeniami: W puszkach połączenia typu "typowa skrętka" mogą być niewykonalne, a szybkozłącza mogą okazać się niewystarczające.

Niemniej jednak, dla instalacji prowadzonych w rurkach PCV, stosowanie linki jest dopuszczalne. W przypadku instalacji podtynkowych, gdzie przewody są bezpośrednio w tynku, drut jest zdecydowanie preferowany.

Dobór przekroju przewodów - klucz do bezpieczeństwa

Prawidłowy dobór przekroju przewodów elektrycznych jest fundamentalny dla bezpieczeństwa instalacji. Zasady są następujące:

• Minimalny przekrój: Najmniejszy dopuszczalny przekrój przewodu do zasilania urządzeń elektrycznych to 1,5 mm². Nie ma możliwości stosowania cieńszych przewodów (np. 1 mm² czy 0,75 mm²) do obwodów oświetleniowych.
• Obwody oświetleniowe: Dla obwodów oświetleniowych stosuje się przewody o przekroju 1,5 mm², zabezpieczane najczęściej wyłącznikiem nadmiarowo-prądowym o charakterystyce B10.
• Obwody gniazd: Standardowe gniazdka wymagają przewodów o przekroju 2,5 mm², zabezpieczonych wyłącznikiem nadprądowym o charakterystyce B16.
  • Ryzyko stosowania 1,5 mm² do gniazd: Choć teoretycznie przewód 1,5 mm² może wytrzymać prąd oscylujący w granicach 15,5A (dla układania w ścianie), w praktyce może to prowadzić do przegrzewania izolacji, jej stopniowej degradacji, a w skrajnych przypadkach do zwarcia lub przepalenia drutu. Jest to szczególnie istotne, gdy nie jesteśmy w stanie przewidzieć, jakie urządzenia będą podłączone do gniazdek w przyszłości.
• Obciążalność prądowa: Maksymalny prąd płynący przez przewód zależy nie tylko od jego przekroju, ale również od sposobu ułożenia (w ścianie, w rurce, na powietrzu), ilości żył roboczych (1 lub 3 fazy) oraz tego, czy przewody są poprowadzone niezależnie, czy w jednej powłoce.
• Przewody trójfazowe: W przypadku urządzeń trójfazowych, gdzie obciążone są co najmniej trzy żyły fazowe, dobór przekroju jest bardziej złożony i zależy od natężenia prądu na każdej fazie oraz sposobu prowadzenia przewodów. Na przykład, dla frezarki zasilanej trójfazowo, pobierającej 23A na fazie, przy prowadzeniu przewodów w kanałach kablowych lub rurkach PVC, minimalny przekrój przewodu wynosi 4 mm² (wytrzymałość 30A).

Rodzaje przewodów i ich zastosowanie

Instalacje elektryczne w domach i mieszkaniach najczęściej wykonuje się przy użyciu przewodów posiadających w oznaczeniu literę DY, oznaczającą przewód miedziany w izolacji z polwinitu, przeznaczony do układania w rurach, zarówno na tynku, jak i pod tynkiem.

Inne popularne oznaczenia i ich zastosowania:

• YDY: Przewód miedziany jednodrutowy z izolacją i powłoką polwinitową, przeznaczony do stosowania w pomieszczeniach suchych i wilgotnych.
• YDYp: Płaski przewód miedziany jednodrutowy z izolacją i powłoką polwinitową, wyposażony w żyłę ochronną (ŻO) w kolorze żółto-zielonym. Idealny do układania pod tynkiem.
• YDYt: Przewód miedziany jednodrutowy wtynkowy, do stosowania w pomieszczeniach suchych i mokrych, na i pod tynkiem.
• OMY i OMYp: Mieszkaniowe przewody oponowe (okrągłe i płaskie) w izolacji i oponie polwinitowej. Mogą być stosowane w pomieszczeniach wilgotnych, do podłączania urządzeń AGD, pod warunkiem braku kontaktu z gorącymi elementami.
• AsXSn: Samonośny przewód elektroenergetyczny z żyłami aluminiowymi i izolacją z polietylenu usieciowanego. Litera "n" oznacza odporność na ogień.
• OWY: Warsztatowy przewód oponowy, miedziany, okrągły. Służy do zasilania przenośnych urządzeń, w tym grzejnych.
• YKY i YAKY: Kable elektroenergetyczne (miedziane i aluminiowe) przeznaczone do układania bezpośrednio w ziemi, np. do podłączenia domu do sieci.

Po oznaczeniach literowych podaje się zazwyczaj przekroje poszczególnych żył, ich ilość oraz dopuszczalne napięcie pracy (Uo/U).

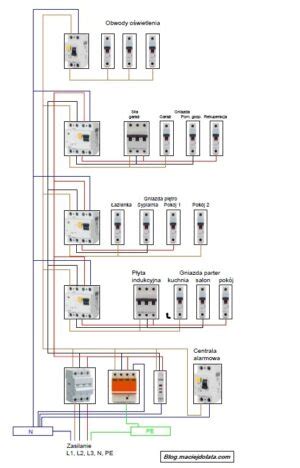

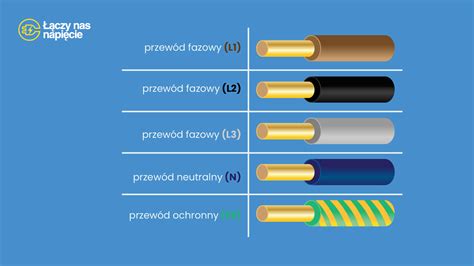

Kolorystyka przewodów - klucz do identyfikacji

Kolory izolacji przewodów mają kluczowe znaczenie dla ich prawidłowego montażu i identyfikacji:

• Przewód ochronny (PE): Izolacja żółto-zielona. Chroni przed porażeniem elektrycznym.
• Przewód neutralny (N): Izolacja jasnoniebieska. Łączy się z punktem neutralnym sieci.
• Przewody fazowe: Izolacja czarna, szara lub brązowa.

Sposoby prowadzenia instalacji elektrycznych

Instalacje elektryczne można prowadzić na kilka sposobów, w zależności od warunków i preferencji:

• Instalacja podtynkowa: Przewody prowadzone są pod powierzchnią tynku, styropianu lub wełny mineralnej, w bruzdach lub rurkach instalacyjnych. Jest to najczęściej stosowane rozwiązanie w budownictwie mieszkaniowym.
  • Przewody w rurkach instalacyjnych: Pozwalają na późniejszą wymianę przewodów bez konieczności kucia ścian.
  • Przewody wtynkowe: Płaskie, dwu- i trójżyłowe przewody, które można przybić do podłoża.
• Instalacja natynkowa: Przewody układane są na wierzchu ścian, w rurkach z tworzywa sztucznego, stalowych (w miejscach narażonych na uszkodzenia mechaniczne) lub w korytkach kablowych. Stosowana zazwyczaj w pomieszczeniach gospodarczych, garażach czy piwnicach.
• Bezpośrednio na ścianie: Przewody przyklejane lub przybijane do ściany, a następnie zakrywane tynkiem.

Łączenie przewodów - precyzja i bezpieczeństwo

Prawidłowe łączenie przewodów jest równie ważne, co ich dobór. Niedopuszczalne jest łączenie przewodów przez skręcanie ich końcówek. Stosuje się następujące metody:

• Zaciski śrubowe: Tradycyjne rozwiązanie, wymagające precyzji, zwłaszcza przy przewodach aluminiowych.
• Złączki bezśrubowe (np. Wago): Szybkie i bezpieczne rozwiązanie, umożliwiające wielokrotne użycie.
• Końcówki przewodowe: Stosowane do połączeń rozłącznych, zwłaszcza przy przewodach aluminiowych.
• Lutowanie: Miękkie lub twarde, stosowane do połączeń wymagających dużej precyzji.
• Spawanie: Elektryczne lub gazowe, używane do przewodów o dużym przekroju.
• Zaprasowywanie (krempowanie): Łączenie przewodów w tulejkach za pomocą prasy, zapewniające gazoszczelność połączenia. Szczególnie polecane do przewodów linkowych.

Wszystkie puszki rozgałęźne muszą być po otynkowaniu ścian zamknięte pokrywami. Osprzęt (gniazdka, włączniki) powinien być osadzony w puszkach w taki sposób, aby jego zewnętrzna krawędź była zlicowana z powierzchnią tynku.

Instalacja odgromowa - ochrona przed przepięciami

Instalacja odgromowa ma za zadanie odprowadzenie prądu piorunowego do ziemi. W budownictwie jednorodzinnym często stosuje się IV klasę ochrony LPS, z odstępem między przewodami odprowadzającymi co 20 metrów.

• Przewód odgromowy: Powinien być prowadzony w atestowanej rurze odgromowej, przymocowanej do ściany uchwytami co około 50-100 cm.
• Drogi prądowe: Powinny być możliwie krótkie i proste.
• Punkty połączeń: Przewód odprowadzający zaczyna się na elewacji i wieńczy go zacisk probierczy (złącze kontrolne).

Wybór sposobu montażu instalacji elektrycznej, zarówno podtynkowej, jak i natynkowej, zależy od estetyki, praktyczności, charakteru budynku oraz możliwości technicznych, a przede wszystkim od zapewnienia bezpieczeństwa mieszkańcom. Każda instalacja elektryczna musi być zaprojektowana i wykonana przez specjalistów dysponujących odpowiednią wiedzą i uprawnieniami.
