Współczesne budownictwo i przemysł opierają się na optymalnym wykorzystaniu materiałów konstrukcyjnych. Wśród kluczowych elementów nośnych, kształtowniki stalowe odgrywają fundamentalną rolę. Szczególnie intrygujący z inżynierskiego punktu widzenia jest ceownik stalowy, znany również jako profil C lub kształtownik C. Jego charakterystyczny przekrój poprzeczny w kształcie litery C nie jest przypadkowy, gdyż stanowi on geometryczne rozwiązanie maksymalizujące sztywność i wytrzymałość przy relatywnie niskiej masie. Niniejszy artykuł ma na celu wyjaśnienie, dlaczego ten specyficzny kształt decyduje o stabilności konstrukcji, przedstawienie kluczowych parametrów technicznych oraz praktycznych zastosowań ceowników, ze szczególnym uwzględnieniem ich roli w budowie schodów.
Geometria i Mechanika: Sekret Wytrzymałości Ceownika
Klucz do zrozumienia stabilności ceownika leży w koncepcji momentu bezwładności. Jest to miara oporu przekroju pręta na zginanie. Im większy moment bezwładności, tym większa sztywność elementu. Kształt C, składający się z środnika (pionowej części) oraz dwóch półek (poziomych ramion), koncentruje większość materiału w pewnej odległości od osi neutralnej (osi, względem której zginanie jest zerowe). Zwiększenie ramienia siły - półki ceownika oddalone od środka ciężkości przekroju znacząco zwiększają moment bezwładności. W efekcie, nawet niewielka ilość materiału, odpowiednio rozmieszczona, efektywnie przejmuje naprężenia zginające (rozciągające i ściskające).
Wysoka sztywność w jednym kierunku jest kluczową zaletą ceownika stalowego. Wykazuje on bardzo wysoką sztywność i odporność na zginanie w płaszczyźnie równoległej do środnika (wzdłuż osi głównej), co jest jego kluczową zaletą w konstrukcjach obciążonych prostopadle do płaszczyzny środnika, na przykład w dźwigarach dachowych czy płatwiach. Należy jednak pamiętać o specyficznej charakterystyce profili otwartych. Ich środek ścinania nie pokrywa się z geometrycznym środkiem ciężkości, co w przypadku obciążeń prostopadłych do środnika, może prowadzić do wystąpienia skręcania poprzecznego (efektu torsji). Przy projektowaniu należy to uwzględnić, stosując odpowiednie stężenia lub obciążając profil centralnie do środka ścinania.
Rodzaje Ceowników: Gorącowalcowane kontra Zimnogięte
Ceowniki stalowe można podzielić na dwie główne kategorie, w zależności od metody produkcji:
Ceownik gorącowalcowany (UPE/UPN): Formowany jest w wysokiej temperaturze. Charakteryzuje się grubszymi ściankami, zaokrąglonymi narożami wewnętrznymi, a zazwyczaj większa masa przekłada się na wyższą wytrzymałość. Stosowany jest w konstrukcjach ciężkich, jako główne elementy nośne, słupy i belki.
Ceownik zimnogięty: Gięty jest z arkusza blachy na zimno. Posiada ostre naroża i cienkie ścianki, oferując doskonały stosunek wytrzymałości do masy. Idealnie nadaje się do lżejszych konstrukcji drugorzędnych, takich jak płatwie, rygle ścienne, oraz elementów wymagających większej precyzji montażowej.
Parametry Techniczne i Dobór Ceownika do Konstrukcji

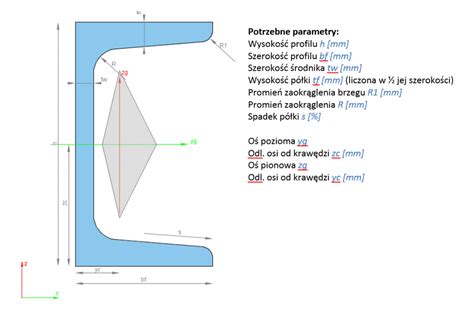

Prawidłowy dobór ceownika do konstrukcji wymaga dokładnej analizy szeregu kluczowych parametrów geometrycznych i mechanicznych. Do najważniejszych wymiarów geometrycznych należą:
- Wysokość profilu: Ma największy wpływ na moment bezwładności i nośność na zginanie.
- Szerokość półki: Istotna dla stabilności bocznej.
- Grubość środnika i półki: Określają odpowiednio nośność na ścinanie i docisk.
Z technicznego punktu widzenia, kluczowe są wartości obliczeniowe:
- Moment bezwładności: Wyrażony w centymetrach do czwartej potęgi, jest podstawową miarą sztywności; im większy, tym mniejsze ugięcie pod obciążeniem.
- Wskaźnik wytrzymałości: Ściśle powiązany z momentem bezwładności, jest niezbędny do obliczenia maksymalnego naprężenia zginającego w elemencie.
- Powierzchnia przekroju: Ma bezpośredni wpływ na nośność elementu na rozciąganie lub ściskanie, a także na masę jednostkową, co jest istotne w kosztorysowaniu.
Proces doboru ceownika do konkretnego zastosowania obejmuje następujące kroki:
- Analiza obciążeń: Określenie sił (momentów zginających, sił poprzecznych i osiowych) działających na element.
- Określenie wymaganej sztywności: Z uwagi na ugięcia graniczne (np. w przypadku stropów lub płatwi).
- Określenie wymaganego wskaźnika wytrzymałości: W celu zapewnienia, że maksymalne naprężenia nie przekroczą wytrzymałości stali.
- Kontrola stateczności: Weryfikacja odporności na wyboczenie (dla elementów ściskanych) oraz wspomnianego skręcania poprzecznego (dla elementów zginanych).
Zastosowania Ceowników w Budownictwie i Przemyśle
Wszechstronność ceowników stalowych sprawia, że znajdują one zastosowanie w wielu dziedzinach:
- Budownictwo kubaturowe: Jako płatwie i rygle w halach stalowych (często stosuje się ceowniki zimnogięte ze względu na lekkość), elementy belek stropowych oraz wzmocnienia.
- Inżynieria lądowa: Konstrukcje wsporcze, bariery ochronne, elementy mostowe.
- Ramowe konstrukcje maszyn: Bazy i ramy maszyn, podesty, schody i balustrady, gdzie liczy się sztywność i łatwość łączenia.
- Transport: Elementy ram podwozi pojazdów ciężarowych i naczep.
Ceownik w Konstrukcji Schodów: Wytrzymałość i Estetyka
Ceownik stalowy jest doskonałym przykładem geometrycznej optymalizacji materiału. Kształt C, poprzez efektywne rozmieszczenie mas materiału, zapewnia konstrukcjom wysoką sztywność i stabilność przy zginaniu. Odpowiedzialne projektowanie wymaga jednak uwzględnienia specyfiki profilu otwartego, szczególnie w kontekście skręcania.

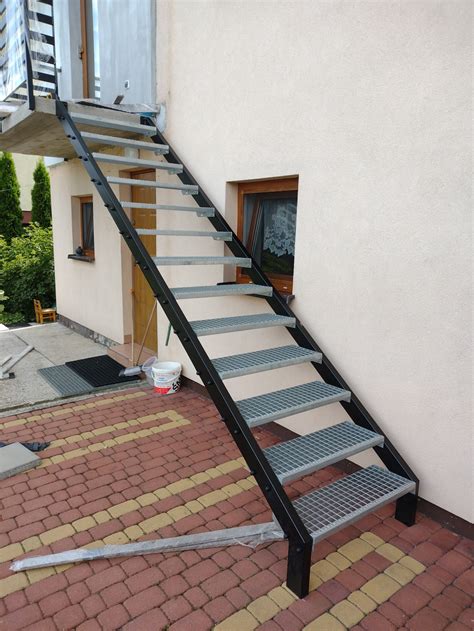

Konstrukcja schodów stalowych wymaga dokładnego planowania i właściwego doboru materiałów. Schody metalowe wykonane z kształtowników zimnogiętych łączą wysoką wytrzymałość z precyzją wykonania, co ma bezpośredni wpływ na stabilność całej konstrukcji. W przeciwieństwie do tradycyjnych profili hutniczych, profile zimnogięte produkowane z wykorzystaniem technologii CNC oferują powtarzalność wymiarów.
Wybór odpowiedniego profilu stalowego decyduje o nośności, sztywności i trwałości całej konstrukcji schodowej. Schody mogą być wykonane jako konstrukcja nośna z ceowników, profili zamkniętych lub kątowników, w zależności od obciążeń eksploatacyjnych i miejsca montażu. Schody zewnętrzne, narażone na warunki atmosferyczne, wymagają wzmocnionej ochrony antykorozyjnej. Konstrukcja schodów z profili stalowych pozwala na realizację zarówno klasycznych rozwiązań spawanych, jak i nowoczesnych systemów skręcanych, które umożliwiają montaż bez spawania.
Dobór Profili do Schodów: Praktyczne Wskazówki
Podczas projektowania schodów stalowych, kluczowe jest dopasowanie elementów nośnych do przewidywanych obciążeń. Wangi - główne elementy konstrukcji - wykonuje się najczęściej z ceowników C200-C300 o grubości ścianki 3,0-4,0 mm. W przypadku schodów o rozpiętości powyżej 3,5 m zaleca się stosowanie stali o wyższej granicy plastyczności, np. S350GD, której granica plastyczności wynosi 350 MPa - to o 51% więcej niż standardowa stal S235JR (230 MPa).
Ceownik zimnogięty jest podstawowym profilem dla wangi schodowej - głównego elementu nośnego konstrukcji. Stopień ażurowy, wykonany z blachy perforowanej, łączy bezpieczeństwo użytkowania z lekkością wizualną konstrukcji. Mocowanie stopni perforowanych do podstopnic realizuje się za pomocą śrub M8 z łbem wpuszczanym. Wygląd schodów z stopniami ażurowymi jest minimalistyczny i nowoczesny.
Profile kwadratowe i prostokątne to profile zamknięte, wykorzystywane w systemach balustrad oraz jako podstopnice. Profil kwadratowy 60×60×3 mm jako podstopnica zapewnia sztywne oparcie dla stopni. Wykonanie schodów metalowych poprzez skręcanie to rozwiązanie, które łączy szybkość montażu z funkcjonalnością i możliwością demontażu. Konstrukcja nośna schodów w systemie skręcanym opiera się na śrubach klasy 8.8, które zapewniają wytrzymałość porównywalną do spawów. Metalowe schody skręcane charakteryzują się modułową budową. W przypadku uszkodzenia pojedynczego stopnia możliwa jest jego wymiana bez ingerencji w pozostałe elementy konstrukcji.
Ergonomia i Bezpieczeństwo Schodów
Schody powinny być zaprojektowane z uwzględnieniem ergonomii. Zalecana wysokość stopnia to 16-19 cm, a szerokość stopnia minimum 25 cm. Nachylenie biegu określa wzór: 2h + s = 60-65 cm. Balustrada schodowa to element zapewniający bezpieczeństwo użytkowania.
Wykończenie i zabezpieczenie schodów ma bezpośredni wpływ na trwałość całej konstrukcji oraz estetykę. Trwałość schodów metalowych w warunkach atmosferycznych zależy od systemu ochrony antykorozyjnej. Odporna na korozję powłoka cynkowo-magnezowa działa na zasadzie ochrony katodowej, zapewniając trwałość całej konstrukcji. Korozja krawędzi ciętych to typowy problem stopni perforowanych.
Stal S350GD to wysokowytrzymała stal konstrukcyjna do gięcia na zimno. Konstrukcja stalowa schodów ze stali S350GD charakteryzuje się niską masą przy wysokiej nośności. Całej konstrukcji schodów z profili S350GD można nadać minimalistyczny charakter - cieńsze profile wyglądają lżej i elegancko. Schody stalowe w budownictwie modułowym stanowią integralny element konstrukcji budynku. Schody zewnętrzne wymagają wzmocnionej ochrony - powłoka cynkowo-magnezowa plus opcjonalne malowanie proszkowe. Stabilność całej konstrukcji wymaga szczególnej uwagi przy schodach wolnostojących.
Metalowe schody zyskują na popularności ze względu na swoją trwałość, estetykę oraz możliwość dostosowania do różnych stylów wnętrz. Kiedy decydujemy się na budowę schodów metalowych, kluczowym aspektem jest dobór odpowiedniego profilu stalowego. Profil stalowy odgrywa integralną rolę w konstrukcji schodów, wpływając na ich wytrzymałość, stabilność oraz wygląd. Dobór profili stalowych na schody metalowe powinien być podyktowany zarówno funkcjonalnością, jak i estetyką.
Niezależnie od tego, czy planujesz schody wewnętrzne, zewnętrzne, spiralne, czy proste, właściwy profil stalowy zapewni solidność całej konstrukcji. Pierwszym i najważniejszym kryterium jest wytrzymałość. Schody to element, który jest intensywnie eksploatowany, dlatego profil stalowy musi być wystarczająco mocny, aby wytrzymać obciążenia dynamiczne i statyczne. Wysokiej jakości stal oraz odpowiednia grubość ścianek profilu zapewnią trwałość przez wiele lat.
Profil stalowy na schody powinien także pasować do ogólnej estetyki budynku lub wnętrza. W zależności od stylu wnętrza można wybierać spośród różnych wykończeń i kształtów profili stalowych. Profile o wykończeniu matowym, polerowanym, malowanym proszkowo czy ocynkowanym mogą znacząco wpłynąć na wygląd schodów i całego wnętrza. Łatwość montażu i konserwacji to kolejne aspekty, które warto wziąć pod uwagę. Wybierając profil stalowy na schody, warto zwrócić uwagę na to, czy jego montaż będzie prosty i czy nie będzie wymagał specjalistycznych narzędzi czy umiejętności. Konserwacja profili stalowych powinna być możliwie jak najprostsza, aby można było utrzymać schody w dobrym stanie przez wiele lat.
Rodzaje Profili Stalowych w Konstrukcji Schodów
- Profile zamknięte (prostokątne lub kwadratowe): Są to profile o kształcie prostokątnym lub kwadratowym, charakteryzujące się wysoką sztywnością i stabilnością. Profile zamknięte sprawdzają się doskonale w konstrukcji nośnej schodów, w tym w elementach takich jak belki, podłużnice oraz stopnie.
- Profile kątowe (kątowniki): Są kolejnym popularnym wyborem w konstrukcji schodów metalowych. Kątowniki charakteryzują się kształtem litery L, co sprawia, że są łatwe do łączenia i stabilne. Dzięki swojej wszechstronności kątowniki są świetnym wyborem na elementy nośne, jak również na elementy dekoracyjne balustrad i poręczy.
- Profile o kształcie litery T i C (ceowniki): Profile C (ceowniki) charakteryzują się kształtem litery C i są szczególnie przydatne w miejscach, gdzie niezbędne jest dodatkowe wzmocnienie konstrukcji. Profile ceowe (C) i dwuteowe (I) są idealnym wyborem na nośne elementy konstrukcji schodów. Profile te cechuje bardzo wysoka wytrzymałość na obciążenia pionowe i poziome.
- Rury stalowe: Mają okrągły przekrój i są najczęściej stosowane w elementach takich jak poręcze czy balustrady.
Wybór odpowiedniego profilu stalowego jest kluczowy dla zapewnienia nie tylko trwałości, ale także estetyki i funkcjonalności schodów metalowych. Projektując schody stalowe, kluczowe jest skupienie się na kilku aspektach, które zapewnią trwałość, estetykę oraz, co najważniejsze, bezpieczeństwo użytkowania.
Bezpieczeństwo i Normy
Pierwszym krokiem w doborze odpowiedniego profilu stalowego jest określenie przewidywanego obciążenia. Stal musi być w stanie wytrzymać ciężar osób, które będą korzystać ze schodów oraz potencjalnych dodatkowych obciążeń, takich jak przenoszenie ciężkich przedmiotów. Następnie, przy doborze profilu stalowego powinniśmy zwrócić uwagę na obowiązujące normy i przepisy budowlane. Przepisy te określają minimalne wymagania dotyczące wytrzymałości i stabilności konstrukcji.
Oprócz samego doboru profilu stalowego, ważne są również inne środki bezpieczeństwa. Antypoślizgowe wykończenie stopni, właściwe oświetlenie oraz solidne poręcze i balustrady przyczyniają się do zwiększenia bezpieczeństwa korzystania ze schodów stalowych. Stal jest niezwykle wytrzymałym materiałem, odpornym na uszkodzenia mechaniczne oraz wpływy środowiskowe. Dzięki temu schody stalowe mogą służyć przez wiele lat bez konieczności częstych napraw czy wymiany. Stal pozwala na tworzenie nowoczesnych i industrialnych aranżacji, co jest często pożądane we współczesnych projektach architektonicznych. Stalowe schody można łatwo dostosować do specyficznych potrzeb i warunków w budynku.
Montaż i Konserwacja
Proces montażu profilu stalowego na schody to złożony i wieloetapowy proces, który wymaga precyzyjnego planowania oraz wykonania. Pierwszym krokiem w montażu profili stalowych jest przygotowanie odpowiedniej dokumentacji technicznej. Każdy projekt schodów musi być szczegółowo opracowany, uwzględniając wszelkie obciążenia, wymiary oraz wymagania konstrukcyjne. Kolejnym istotnym etapem jest przygotowanie miejsca montażu. Ścianka, na której będą mocowane profile stalowe, musi być solidna i odpowiednio przygotowana. Spawanie jest jedną z najpopularniejszych metod łączenia profili stalowych. Proces ten wymaga precyzji oraz doświadczenia, aby zapewnić, że wszystkie elementy będą prawidłowo połączone, gwarantując tym samym solidność i trwałość całej konstrukcji. Ostateczny etap montażu to kontrola jakości oraz dopasowanie estetyki.
Konserwacja profili stalowych powinna być możliwie jak najprostsza, aby można było utrzymać schody w dobrym stanie przez wiele lat. Odpowiednia powłoka antykorozyjna zwiększa odporność profili na działanie niekorzystnych warunków atmosferycznych, co jest kluczowe dla zapewnienia długowieczności całej konstrukcji.
Schody Wspornikowe - Inżynieria Minimalizmu
Lewitujące stopnie to marzenie inwestora i koszmar wykonawcy. Jak zaprojektować schody wspornikowe, które wyglądają, jakby przeczyły grawitacji, a jednocześnie są bezpieczne i nie wpadają w drgania? Oto analiza techniczna "floating stairs" - od mechaniki, przez dobór ściany, aż po detale montażowe.
W nowoczesnej architekturze dążymy do minimalizmu. Schody wspornikowe (ang. cantilever stairs, potocznie zwane półkowymi) są kwintesencją tego podejścia. Pozbawione widocznych policzków, słupów czy podstopnic, wyglądają jakby wyrastały bezpośrednio ze ściany. Jednak ten efekt lekkości jest - dosłownie i w przenośni - ciężki do osiągnięcia. Dla inżyniera budownictwa to ustrój wspornikowy, jeden z najbardziej wymagających schematów statycznych. W schodach wspornikowych cała siła, moment zginający i skręcanie muszą zostać przejęte przez jeden punkt zamocowania - ścianę.

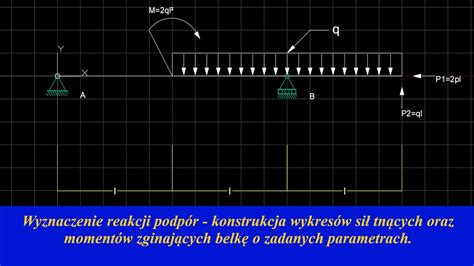

Stopień schodów wspornikowych to belka utwierdzona tylko na jednym końcu. Długość wspornika, obciążenie człowieka stającego na krawędzi stopnia, generuje potężną dźwignię. Siła wyrywająca działająca na zakotwienie w ścianie jest kilkukrotnie wyższa niż waga użytkownika. Kotwa musi przeciwdziałać sile, która chce "wyrwać" górną część mocowania ze ściany i "wbić" dolną.
Skręcanie - aspekt, o którym zapomina wielu ślusarzy-amatorów. Kiedy stajesz na środku stopnia, działa głównie zginanie. Ale kiedy wchodzisz po schodach, często stawiasz stopę bliżej krawędzi, co powoduje, że stopień chce się nie tylko ugiąć w dół, ale też przekręcić wokół własnej osi. Większość belek stalowych świetnie radzi sobie ze zginaniem, ale fatalnie ze skręcaniem. Dlatego w profesjonalnych schodach wspornikowych stosuje się profile zamknięte (rury kwadratowe lub prostokątne o grubych ściankach), które mają wysoką sztywność skrętną.
Fundament Sukcesu: Ściana Nośna
Decyzję o budowie schodów wspornikowych należy podjąć na etapie projektowania domu, a najpóźniej na etapie wznoszenia ścian. Rodzaj ściany determinuje metodę montażu i koszt całej inwestycji.
Ściana Żelbetowa (Monolityczna): Jest to scenariusz idealny. Ściana wylana z betonu, zbrojona stalą, stanowi jednolity monolit o ogromnej nośności. Montaż może polegać na zastosowaniu marek stalowych zabetonowanych już na etapie lania ściany lub kotew chemicznych w przypadku istniejącej ściany. Beton o grubości min. 20 cm bez problemu przeniesie stożek naprężeń wyrywających.
Ściana Murowana (Pustaki ceramiczne, Gazobeton): Montaż stopni wspornikowych bezpośrednio do pustaków ceramicznych jest błędem w sztuce budowlanej ze względu na ich kruchość mechaniczną. Aby bezpiecznie zamontować schody półkowe w domu murowanym, należy stworzyć niezależną podkonstrukcję. Stosuje się tzw. wangę (policzek) ukrytą, która jest kotwiona do wieńca stropowego lub ściany w wielu punktach, a do niej dospawuje się wsporniki stopni. Całość maskuje się tynkiem lub płytą G-K.
Walka z Drganiami: Stan Graniczny Użytkowalności
Zaprojektowanie schodów, które się nie zawalą, to tylko połowa sukcesu. Prawdziwą sztuką jest zaprojektowanie schodów, które nie drgają. Schody wspornikowe są z natury lekkie i wiotkie. Brak podparcia z drugiej strony sprawia, że działają jak trampolina. Jeśli częstotliwość drgań własnych schodów pokryje się z częstotliwością kroków domowników, wystąpi zjawisko rezonansu, wywołujące psychiczny dyskomfort i lęk.
Zgodnie z europejskimi wytycznymi, lekkie stropy i schody powinny być projektowane tak, aby ich pierwsza częstotliwość drgań własnych była wyższa niż 8-10 Hz. Człowiek idący swobodnie stawia kroki z częstotliwością około 2 Hz, a biegnąc - około 3-4 Hz.
Jak usztywnić konstrukcję?
- Masa: Cięższe stopnie trudniej wprawić w drgania. Wypełnienie stalowych profili betonem może pomóc.
- Szklana balustrada: Jest to skuteczne rozwiązanie. Przymocowana do końcówek stopni tafla szkła hartowanego łączy wszystkie stopnie ze sobą, rozkładając obciążenie i drastycznie redukując ugięcia i wibracje.
Schody nowoczesne . Profil 40x40 wypełnienie blacha ryflowana
Materiały i Technologie w Konstrukcji Schodów Wspornikowych
- Stal + Drewno: Najpopularniejsze rozwiązanie. Stalowy profil zamknięty stanowi rdzeń, a drewniana obudowa "pudełko" nasuwana jest na rdzeń.
- Żelbet: Stopnie wylewane jako gotowe elementy prefabrykowane lub wylewane na budowie. Beton jest kruchy przy rozciąganiu, wymaga precyzyjnego zbrojenia.
- Szkło Konstrukcyjne: Najdroższe i najbardziej zaawansowane rozwiązanie. Stopień jest w całości przezroczysty, wykonany ze szkła wielowarstwowego laminowanego z folią jonomerową.
Aspekty Prawne i Bezpieczeństwo
Projektując schody, należy pamiętać o przepisach dotyczących balustrad, prześwitów między stopniami oraz śliskości powierzchni. Balustrada jest wymagana przy schodach o wysokości powyżej 0,5 m. W schodach ażurowych maksymalny prześwit między stopniami nie powinien pozwalać na prześlizgnięcie się małego dziecka. Normy określają klasy antypoślizgowości, dlatego zaleca się lakiery matowe, oleje lub frezowania antypoślizgowe.
Koszty i Planowanie
Schody wspornikowe potrafią być 2-3 razy droższe od tradycyjnych schodów żelbetowych. Wynika to z kosztów ukrytej stali, skomplikowanej obróbki ślusarskiej, konieczności zapewnienia precyzji wykonania oraz dwuetapowego montażu.
Podsumowanie
Ceownik stalowy, dzięki swojej unikalnej geometrii i właściwościom mechanicznym, stanowi kluczowy element w budowie stabilnych i wytrzymałych konstrukcji. Jego zastosowanie w schodach stalowych, zarówno tych tradycyjnych, jak i nowoczesnych, lewitujących, pozwala na tworzenie rozwiązań łączących funkcjonalność, estetykę i bezpieczeństwo. Odpowiednie zrozumienie parametrów technicznych, wybór właściwego rodzaju ceownika oraz uwzględnienie specyfiki montażu i eksploatacji są niezbędne do osiągnięcia sukcesu w realizacji każdego projektu inżynierskiego. Rozwój technologii, w tym wprowadzanie stali o wyższej granicy plastyczności i zaawansowanych metod formowania, pozwala na projektowanie jeszcze lżejszych i bardziej wydajnych kształtowników C, co z pewnością przyczyni się do dalszego rozwoju innowacyjnych rozwiązań konstrukcyjnych.
