Zawór mieszający 3-drogowy czy 4-drogowy – klucz do efektywnego i trwałego ogrzewania

Wybór odpowiedniego zaworu mieszającego stanowi fundamentalną decyzję przy projektowaniu lub modernizacji instalacji centralnego ogrzewania. Decyzja ta, choć pozornie prosta, ma dalekosiężne konsekwencje dla efektywności energetycznej, komfortu cieplnego w budynku, a przede wszystkim dla żywotności źródła ciepła, zwłaszcza w przypadku kotłów na paliwo stałe. Na rynku dostępne są dwa główne typy zaworów mieszających: trzydrogowe i czterodrogowe. Każdy z nich posiada odmienną konstrukcję i zasadę działania, co determinuje ich zastosowanie w różnych typach instalacji. Zrozumienie tych różnic jest kluczowe, aby uniknąć kosztownych błędów i zapewnić optymalną pracę systemu.

Podstawowe funkcje i zasada działania zaworów mieszających

Zarówno zawory 3-drogowe, jak i 4-drogowe, należą do grupy zaworów mieszających. Ich podstawowym zadaniem, jak sama nazwa wskazuje, jest zmieszanie czynnika grzewczego, który przepływa przez dany zawór. W praktyce oznacza to połączenie gorącej wody zasilającej, która opuszcza źródło ciepła, z chłodniejszą wodą powracającą z instalacji grzewczej (np. z grzejników lub ogrzewania podłogowego). Celem tego procesu jest dostarczenie do obiegów grzewczych czynnika o ściśle określonej, optymalnej temperaturze, która jest często niższa od temperatury generowanej przez samo źródło ciepła.

Stosowanie zaworów mieszających w instalacjach zapewnia dostarczenie odpowiedniej temperatury do obiegów grzewczych, które posiadają zróżnicowane wymagania temperaturowe. Dzięki nim następuje dostarczenie odpowiednio przygotowanego czynnika grzewczego w instalacji z kotłem, który na przykład nie posiada płynnej regulacji temperatury zasilania. Zawory mieszające umożliwiają precyzyjną regulację przepływu czynnika grzewczego, co pozwala na elastyczne dopasowanie pracy systemu do aktualnych potrzeb budynku. Dzięki nim możliwe jest optymalne zarządzanie energią, minimalizowanie strat ciepła oraz wydłużenie żywotności całej instalacji grzewczej. W efekcie systemy centralnego ogrzewania wyposażone w zawory mieszające działają bardziej efektywnie i są mniej narażone na awarie, co przekłada się na niższe koszty eksploatacji oraz większy komfort użytkowników.

Zawór 3-drogowy: prostota i wszechstronność w regulacji

Zawory 3-drogowe to urządzenia o prostej konstrukcji, wyposażone w trzy króćce przyłączeniowe, które mogą mieć gwinty zewnętrzne lub wewnętrzne. Posiadają one dwie główne możliwości zastosowania: jako zawór mieszający lub rozdzielający. W kontekście regulacji temperatury w instalacji CO, najczęściej pełnią funkcję mieszającą.

Zasada działania zaworu 3-drogowego polega na tym, że do jednej z jego komór wpływa strumień gorącej wody z kotła, a do drugiej - strumień wody powracającej z instalacji. W zależności od ustawienia wewnętrznego elementu (najczęściej przy pomocy pokrętła lub siłownika), zawór reguluje proporcje tych dwóch strumieni, tworząc mieszankę o pożądanej temperaturze, która następnie trafia do dalszej części instalacji grzewczej. W przypadku regulacji podstawowej zaworu trójdrogowego, czyli poprzez mieszanie czynnika grzewczego, natężenie przepływu przez zawór zazwyczaj się nie zmienia.

Zawory 3-drogowe są często wybierane do prostszych instalacji grzewczych, gdzie kluczowa jest możliwość mieszania lub rozdzielania strumieni medium. W systemach ogrzewania podłogowego, gdzie wymagana jest niska temperatura zasilania, zawór 3-drogowy działa jako tzw. mieszacz do podłogówki, skutecznie obniżając temperaturę medium, zanim trafi ono do pętli grzewczych. Jest on wystarczająco efektywny do zapewnienia odpowiedniej temperatury zasilania, co jest kluczowe dla utrzymania komfortu cieplnego i ochrony podłogi przed przegrzaniem. Do wsparcia grzejników w systemach centralnego ogrzewania lepszym wyborem jest zawór trójdrożny. Ten typ zaworu doskonale sprawdza się w prostszych instalacjach, gdzie istotna jest możliwość mieszania gorącego medium z kotła z chłodniejszym powrotem, aby uzyskać pożądaną temperaturę w obiegu grzewczym. Zawór 3-drogowy umożliwia elastyczne zarządzanie temperaturą zasilania grzejników, co pozwala na utrzymanie komfortu cieplnego w pomieszczeniach. Dzięki swojej prostocie i niższym kosztom, zawór trójdrożny jest bardziej odpowiedni do typowych instalacji grzejnikowych, gdzie nie ma potrzeby zaawansowanej regulacji temperatury powrotu.

W przypadku kotłów gazowych i pomp ciepła, zawory 3-drogowe są również standardowym wyborem. Przy kotłach kondensacyjnych i pompach ciepła zależy nam na jak najniższej temperaturze powrotu, co jest kluczowe dla efektywności kondensacji i wysokiego współczynnika COP. Montaż zaworu 4-drogowego w takich instalacjach byłby błędem, ponieważ podnosiłby temperaturę powrotu, psując sprawność źródła ciepła. W takich instalacjach stosuje się wyłącznie zawory 3-drogowe do regulacji temperatury na poszczególnych obiegach grzewczych.

Zawór 4-drogowy: ochrona kotła i zaawansowana regulacja

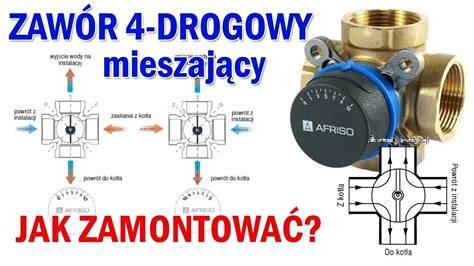

Zawór 4-drogowy, jak sama nazwa wskazuje, posiada cztery króćce przyłączeniowe i oferuje bardziej zaawansowane możliwości regulacji w porównaniu do zaworu 3-drogowego. Zasada działania zaworu 4-drogowego jest podobna do zasady działania zaworu 3-drogowego - ma on za zadanie mieszać czynnik grzewczy. Jednakże, kluczowa różnica polega na tym, że zawór 4-drogowy pozwala na jednoczesną regulację temperatury zasilania oraz podnoszenie temperatury wody powracającej do kotła.

Mechanizm działania zaworu 4-drogowego polega na tym, że część gorącej wody z zasilania jest kierowana z powrotem do kotła, mieszając się z zimnym powrotem z instalacji. Dzięki temu woda wracająca do kotła jest wstępnie podgrzana. To właśnie ta cecha sprawia, że zawory 4-drogowe są niezwykle cenne w instalacjach z kotłami na paliwo stałe (węgiel, pellet, drewno).

Kotły na paliwo stałe są szczególnie wrażliwe na niską temperaturę wody powracającej do wymiennika. Gdy temperatura ta spada poniżej progu ok. 50-55°C, dochodzi do skraplania się agresywnego kondensatu na ściankach wymiennika. Zjawisko to prowadzi do korozji, zapychania kotła sadzą i znacząco skraca jego żywotność. Zawór 4-drogowy, poprzez podnoszenie temperatury powrotu, skutecznie eliminuje ten problem, chroniąc kocioł przed korozją niskotemperaturową i wydłużając jego żywotność nawet o kilka lat. W wielu przypadkach jest to wręcz warunek gwarancji producentów kotłów na pellet i ekogroszek.

Zawór 4-drogowy znajduje zastosowanie w bardziej zaawansowanych instalacjach CO, gdzie istotne jest precyzyjne zarządzanie temperaturą zarówno zasilania, jak i powrotu. W przypadku kotłów na paliwo stałe, najlepszym wyborem jest właśnie zawór czterodrożny. Zawory te chronią kotły przed korozją niskotemperaturową poprzez podwyższenie temperatury powrotu medium. Dzięki bardziej zaawansowanej regulacji temperatury zasilania i powrotu, zawór 4-drogowy skutecznie stabilizuje warunki pracy kotła, co wydłuża jego żywotność. Zapobiega to również osadzaniu się kondensatu, który mógłby prowadzić do uszkodzeń i korozji wewnętrznych powierzchni kotła. Odpowiednie mieszanie wody prowadzi także do tego, że różnice temperatur są mniejsze - a to nie tylko chroni kocioł przed korozją.

Siłownik i automatyka - klucz do precyzyjnej regulacji

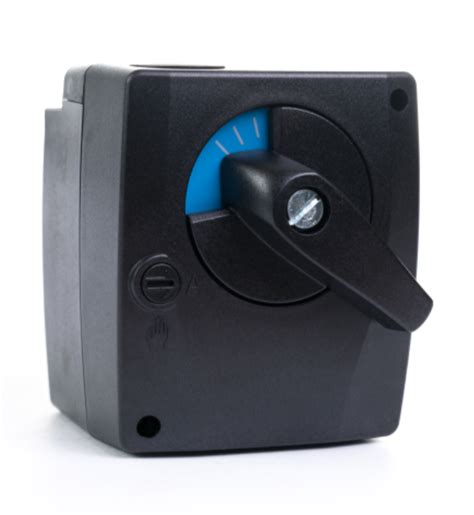

Zawory mieszające, zarówno 3-drogowe, jak i 4-drogowe, można i zaleca się doposażyć w siłownik. Dzięki niemu mamy zapewnione mieszanie czynnika w sposób automatyczny. Siłownik jest sterowany przez zewnętrzny sterownik źródła ciepła lub samodzielny sterownik przeznaczony do sterowania układem mieszania. Automatyka sterująca siłownikiem, często w oparciu o algorytmy pogodowe lub odczyty z termostatu pokojowego, pozwala na płynną i precyzyjną regulację temperatury w całym systemie.

Automatyka sterująca zaworem mieszającym pozwala na optymalne zarządzanie energią, minimalizowanie strat ciepła oraz zwiększenie komfortu cieplnego w budynku. Dzięki możliwościom, jakie daje automatyka, możemy dostosować pracę instalacji do aktualnych warunków pogodowych i indywidualnych preferencji użytkowników. W przypadku zaworu 4-drogowego, automatyka może również zarządzać priorytetem ładowania zasobnika ciepłej wody użytkowej (CWU), zapewniając jej stałą dostępność.

Kiedy 4-drogowy to błąd? Wykluczenia stosowania

Mimo licznych zalet, zawór 4-drogowy nie jest rozwiązaniem uniwersalnym. Jak wspomniano wcześniej, jego stosowanie jest niewskazane w instalacjach z kotłami gazowymi kondensacyjnymi oraz pompami ciepła. W tych systemach, gdzie kluczowa jest niska temperatura powrotu, montaż zaworu 4-drogowego doprowadziłby do obniżenia efektywności energetycznej i pogorszenia parametrów pracy źródła ciepła. W takich instalacjach stosuje się wyłącznie zawory 3-drogowe, które służą do regulacji temperatury na poszczególnych obiegach (np. ogrzewaniu podłogowym).

Dobór zaworu - indywidualne podejście do instalacji

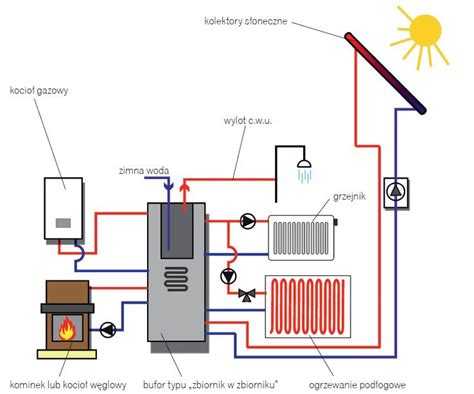

Wybór między zaworem 3-drogowym a 4-drogowym to nie tylko kwestia typu źródła ciepła, ale również specyfiki całej instalacji. W grupach mieszających przeznaczonych do ogrzewania podłogowego zazwyczaj wystarczy zawór 3-drogowy w połączeniu z siłownikiem i odpowiednim regulatorem. Natomiast w przypadku kotłów stałopalnych, gdzie istnieje ryzyko kondensacji i korozji niskotemperaturowej, częściej wygrywa zawór 4-drogowy.

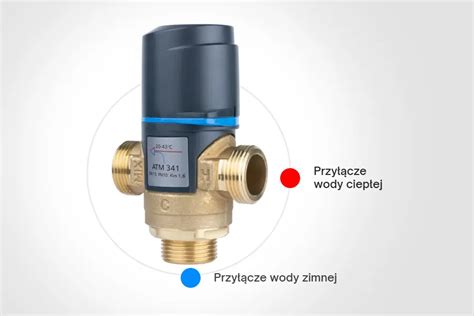

Jeśli celem jest rozwiązanie typu „ustaw i zapomnij” dla wody użytkowej lub dla obiegu o stałej, niskiej temperaturze, sprawdza się także mieszacz termostatyczny. Jest to proste rozwiązanie, które utrzymuje zadaną temperaturę bez potrzeby stosowania siłownika i skomplikowanej automatyki.

Tabela porównawcza: Zawór 3-drogowy vs 4-drogowy

Przykładowe modele z oferty

W ofercie dystrybutorów można znaleźć szeroki wybór zaworów mieszających renomowanych producentów, takich jak Ferro, Afriso, Goshe czy Herz.

• Zawór mieszający obrotowy 3-drogowy ARV 385 Vario ProClick DN 32 Rp 1 1/4" Afriso - większa wersja popularnego zaworu 3-drogowego Afriso, idealna do regulacji temperatury zasilania w instalacjach z buforem lub sprzęgłem. System ProClick ułatwia montaż siłownika.
• Zawór mieszający 4-drogowy 1 1/4" Goshe 0360.432 - ekonomiczny zawór 4-drogowy do kotłów zasypowych, pozwalający na jednoczesne obniżenie temperatury na grzejniki i podniesienie temperatury powrotu do kotła.
• Zawór mieszający 4-drogowy ARV 486 ProClick, DN40, Rp6/4", Kvs 25 AFRISO - potężny zawór 4-drogowy dedykowany do dużych kotłów na paliwo stałe, zapewniający skuteczną ochronę powrotu nawet w rozbudowanych instalacjach.
• Zestaw mieszający DN25: Zawór 3-Drogowy 2137 + Siłownik 7712 Herz - gotowy komplet od renomowanej austriackiej firmy Herz, idealny do regulacji strefowej lub pogodowej.

Podsumowanie i rady eksperta

Zasada wyboru zaworu mieszającego jest prosta:

• Kocioł na paliwo stałe (węgiel, pellet, drewno) = Zawór 4-drogowy. Jest on niezbędny dla ochrony kotła przed korozją niskotemperaturową i zapewnienia jego długiej żywotności.
• Kocioł gazowy lub pompa ciepła = Zawór 3-drogowy. Jest on wystarczający do regulacji temperatury w domu, a jego zastosowanie jest zgodne z optymalną pracą tych źródeł ciepła.

Nie należy dać się namówić na montaż zaworu 4-drogowego w instalacji z kotłem gazowym lub pompą ciepła, ponieważ doprowadzi to do obniżenia sprawności systemu i zwiększenia kosztów eksploatacji.

Dobór zaworu to nie detal - decyduje o stabilności temperatury i życiu źródła ciepła. Warto pamiętać o dopasowaniu parametru Kvs zaworu do przepływu w danym obiegu. Za mały Kvs spowoduje dławienie przepływu, a za duży - słabą rozdzielczość regulacji. W przypadku wątpliwości, zawsze warto skonsultować się z doświadczonym instalatorem lub projektantem systemów grzewczych.
