Cysterny Spożywcze: Klucz do Bezpiecznego Transportu Żywności i Innowacyjne Rozwiązania Grzewcze

Transport artykułów spożywczych to zadanie wymagające najwyższej precyzji i przestrzegania restrykcyjnych norm higienicznych. Niezależnie od tego, czy przewozimy mleko z gospodarstw do zakładów przetwórczych, soki owocowe, oleje jadalne, czy też bardziej wyspecjalizowane produkty jak płynna czekolada, kluczową rolę odgrywa odpowiednio skonstruowana i wyposażona cysterna spożywcza. Niniejszy artykuł zgłębia tajniki budowy, funkcjonalności oraz specyficzne wymagania dotyczące transportu płynnych artykułów spożywczych, ze szczególnym uwzględnieniem systemów ogrzewania, które zapewniają utrzymanie właściwej temperatury ładunku w każdych warunkach.

Definicja i Zastosowanie Cysterny Spożywczej

Cysterna spożywcza to specjalistyczny rodzaj zbiornika zaprojektowany do bezpiecznego i higienicznego transportu produktów spożywczych w formie płynnej, sypkiej lub granulowanej. W odróżnieniu od standardowych cystern, modele spożywcze muszą spełniać rygorystyczne normy bezpieczeństwa żywności, co przekłada się na wybór materiałów konstrukcyjnych i szczegółowe rozwiązania techniczne. Głównym celem jest zapobieganie zanieczyszczeniu przewożonych produktów i utrzymanie ich pierwotnych właściwości.

Zastosowanie cystern spożywczych jest niezwykle szerokie i obejmuje niemal wszystkie gałęzie przemysłu spożywczego. Do najczęściej przewożonych produktów należą:

• Produkty mleczne: Mleko, śmietana, jogurty płynne, serwatka. Przewóz mleka wymaga utrzymania stałej, niskiej temperatury, aby zapobiec jego zepsuciu.
• Soki i napoje: Soki owocowe i warzywne, koncentraty soków, napoje bezalkoholowe, syropy. Ze względu na wrażliwość na temperaturę i możliwość fermentacji, często transportuje się je w zbiornikach wyposażonych w systemy chłodzenia.
• Oleje roślinne: Olej rzepakowy, słonecznikowy, sojowy, oliwa z oliwek. Oleje te wymagają ochrony przed światłem i tlenem, aby zachować swoje właściwości odżywcze i smakowe.
• Wino i inne napoje alkoholowe: Zachowanie jakości wina i innych napojów alkoholowych podczas transportu wymaga szczególnej ostrożności.
• Płynne produkty słodzące: Syropy glukozowo-fruktozowe, miód, melasa.
• Koncentraty i półprodukty: Przeciery owocowe i warzywne, koncentraty pomidorowe, płynne przyprawy i aromaty.
• Produkty sypkie i granulowane (w specjalnych cysternach): Mąka, cukier, zboża, kawa ziarnista, kakao, produkty instant.

Cysterny spożywcze są wykorzystywane w transporcie drogowym (cysterny samochodowe), kolejowym (wagony cysterny) oraz morskim (tankowce). Ich pojemność może sięgać od kilku tysięcy litrów w przypadku mniejszych jednostek, po dziesiątki tysięcy litrów w większych konstrukcjach. Przykładem może być cysterna o ładowności 31 000 litrów, podzielona na dwie komory, co umożliwia jednoczesny transport dwóch różnych produktów.

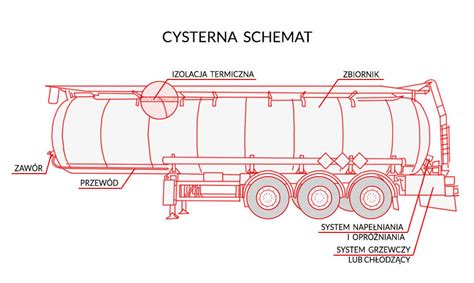

Budowa Cysterny Spożywczej: Bezpieczeństwo, Higiena i Wytrzymałość

Konstrukcja cysterny spożywczej musi gwarantować nie tylko bezpieczeństwo przewożonego ładunku, ale także jego nienaganną jakość i higienę. Kluczowym aspektem jest materiał wykonania. Najczęściej stosuje się wysokogatunkową stal nierdzewną, czyli stal austenityczną - wysokostopową stal nierdzewną z zawartością chromu i niklu, czasem wzbogaconą o molibden i siarkę. Taki materiał zapewnia doskonałą odporność na korozję, która stanowi duże zagrożenie dla ciekłych produktów spożywczych, mogłoby dojść do zanieczyszczenia towaru. Najważniejszym warunkiem tworzenia się ochronnej warstwy pasywnej jest utrzymywanie wnętrza cysterny w absolutnej czystości, dlatego trzeba ją odpowiednio często i dokładnie myć. Niemal każdy element musi być nierdzewny, nawet pozornie nieistotna drabinka, co maksymalizuje bezpieczeństwo przewożonego towaru.

Grubość ścianek cysterny jest projektowana tak, aby zapewnić odpowiednią wytrzymałość na ciśnienie wewnętrzne i zewnętrzne oraz obciążenia mechaniczne. Cysterny mogą mieć przekroje okrągłe, kufrowe lub owalne, przy czym przekrój okrągły jest często preferowany ze względu na lepszą wytrzymałość na ciśnienie.

Wewnątrz zbiornika montowane są falochrony - wewnętrzne przegrody, które dzielą zbiornik na mniejsze komory. Ich zadaniem jest minimalizacja zjawiska bezwładności cieczy podczas ruszania, hamowania i pokonywania zakrętów. Falochrony tłumią ruchy płynu, zwiększając stabilność pojazdu i bezpieczeństwo jazdy. Dodatkowo, falochrony wzmacniają konstrukcję zbiornika.

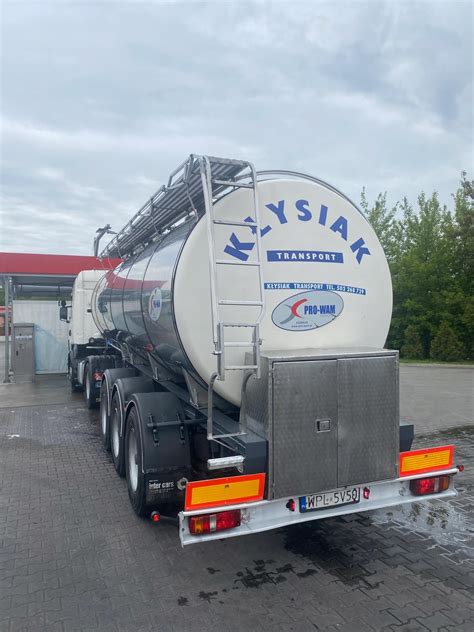

Cysterny spożywcze są wyposażone w liczne włazy i zawory. Włazy, umieszczone na górze zbiornika (np. trzy włazy w cysternie o pojemności 31 000 litrów), służą do załadunku, inspekcji wnętrza i prac konserwacyjnych. Zawory umożliwiają kontrolowany przepływ i dopływ produktu. Często cysterny posiadają wbudowane pompy, które ułatwiają rozładunek.

Ważnym elementem wyposażenia są systemy czyszczenia CIP (Cleaning In Place), które umożliwiają automatyczne mycie i dezynfekcję wnętrza cysterny bez konieczności jej otwierania, co jest kluczowe dla utrzymania wysokiego poziomu higieny. Systemy kontroli przepływu płynu i czujniki poziomu napełnienia informują o ilości produktu.

W najwyższym punkcie naczepa może mieć niemal trzy i pół metra wysokości, a zbiornik jest często nieco przechylony, co ułatwia rozładunek i umożliwia odpowiednie rozłożenie nacisku osi. Kluczowa jest tu tzw. armatura - zespół elementów umożliwiających właściwy załadunek, transport i rozładunek, w tym pompy elektryczne, niezależne systemy podgrzewania i sterylne filtry.

Ogrzewanie w Cysternach Spożywczych: Dlaczego Jest Niezbędne i Jak Działa?

Transport wielu produktów spożywczych wymaga utrzymania ich w określonej temperaturze, aby zachować jakość, zapobiec krzepnięciu, fermentacji lub innym niepożądanym procesom. Dotyczy to zwłaszcza produktów, które mają temperaturę krzepnięcia w okolicach 0 stopni Celsjusza lub wyższą, a transport odbywa się w warunkach niskich temperatur.

Produkty wymagające podgrzewania:

Do grupy produktów, które wymagają dogrzewania podczas jazdy i/lub rozładunku, należą między innymi:

• Czekolada płynna i inne masy cukiernicze: Wymagają utrzymania temperatury zapobiegającej zestaleniu.
• Parafiny: Używane w przemyśle spożywczym i kosmetycznym, wymagają utrzymania płynności.
• Klej bitumiczny: Stosowany w niektórych procesach spożywczych lub opakowaniowych.
• Tłuszcze i oleje roślinne: Niektóre rodzaje olejów mogą krzepnąć lub gęstnieć w niskich temperaturach, np. olej kokosowy.
• Koncentraty owocowe i warzywne: Mogą ulec stężeniu i utrudnić rozładunek.
• Miód: Choć zazwyczaj płynny, w niskich temperaturach może krystalizować.
• Gliceryna: Używana w wielu produktach spożywczych, wymaga utrzymania odpowiedniej konsystencji.

Systemy ogrzewania:

Istnieje kilka głównych systemów ogrzewania stosowanych w cysternach spożywczych:

1. Płaszcz wodny / Kanały cieplne z płynem chłodniczym ciągnika: W tej konstrukcji dwie rurki wykorzystuje się do podgrzewania zawartości cysterny z użyciem płynu chłodniczego ciągnika. Towar w cysternie utrzymuje temperaturę za pomocą ciepła wytwarzanego przez silnik. Takie rozwiązanie wymaga specjalnie dostosowanych ciągników. Po prostu towar w cysternie utrzymuje temperaturę za pomocą ciepła wytwarzanego przez silnik. Jest to rozwiązanie ekonomiczne, ponieważ wykorzystuje ciepło odpadowe z silnika. Jednak jego wydajność, zwłaszcza zimą, jest często wystarczająca jedynie do podtrzymania temperatury ładunku, a przy dużych mrozach do spowolnienia jej spadku. O podniesieniu w ten sposób temperatury masy można zapomnieć. W przypadku tego systemu, po zakończeniu jazdy, aby utrzymać temperaturę na postoju, konieczne może być podniesienie obrotów silnika, co generuje dodatkowe zużycie paliwa i hałas.

   Budowa cysterny spożywczej Cz.2

2. System podgrzewania zasilany z zewnętrznego źródła ciepła (np. Webasto, para technologiczna):

   • Piec (Webasto): W tej opcji, w specjalnej skrzynce znajduje się urządzenie grzewcze, np. typu Webasto, które może być zasilane z akumulatorów pojazdu lub posiadać własne źródło zasilania. Jest to rozwiązanie bardziej wydajne, pozwalające na aktywne podnoszenie temperatury ładunku, nawet na postoju. Jednakże, systemy z piecem zużywają sporo paliwa i prądu, a na postoju trzeba często przepalać urządzenie.
   • Para technologiczna: W niektórych terminalach, np. w województwie lubelskim, oferowana jest usługa stacjonarnego podgrzewania cystern parą. Para technologiczna jest wpuszczana do systemu grzewczego cysterny (np. wężownicy pod dnem zbiornika), oddając ciepło przez ścianki zbiornika. Jest to bezpieczne dla produktów spożywczych, ponieważ para nie wchodzi w bezpośredni kontakt z ładunkiem. Usługa ta jest szczególnie ważna dla produktów takich jak czekolada, tłuszcze czy koncentraty owocowe, które bez odpowiedniego ogrzania mogłyby ulec stężeniu i uniemożliwić efektywny rozładunek. Proces jest kontrolowany, aby uniknąć przegrzania ładunku.

Temperatura transportu:

Konkretne temperatury wymagane do zachowania właściwego stanu przez transportowany towar są zróżnicowane. Na przykład:

• Czekolada: zazwyczaj wymaga utrzymania temperatury w przedziale 30-45°C.
• Niektóre oleje roślinne: mogą wymagać temperatury powyżej 20°C, aby zapobiec krystalizacji.
• Mleko: musi być transportowane w niskiej temperaturze, zazwyczaj poniżej 4°C.

Utrzymanie właściwej temperatury jest kluczowe. Produkty, które zaschną lub zestaną w cysternie, mogą uniemożliwić dalsze jej użytkowanie bez specjalistycznego czyszczenia.

Dodatkowe Wyposażenie i Funkcje Specjalistyczne

Oprócz systemów ogrzewania, cysterny spożywcze mogą być wyposażone w szereg dodatkowych elementów, które zwiększają ich funkcjonalność i bezpieczeństwo:

• Termograf: Podobnie jak w przypadku chłodni, termograf rejestruje temperaturę w trakcie transportu, co jest kluczowe dla zapewnienia zgodności z wymogami sanitarnymi i jakościowymi.
• Tuba na węże: Służy do przechowywania węży używanych do załadunku i rozładunku. Długość węży może być różna, np. trzy- i sześciometrowe.
• Pompa: Ułatwia rozładunek, zwłaszcza w miejscach bez dostępu do zewnętrznych systemów.
• Kolano z zaworem i manometrem: Elementy armatury umożliwiające kontrolę ciśnienia.
• Sterylny filtr powietrza: Zapewnia czystość powietrza dostającego się do cysterny podczas rozładunku.
• Skrzynka na reduktory: Umożliwia podłączenie się do różnych systemów zasilania i redukcję ciśnienia.
• Komputer pokładowy: W niektórych nowoczesnych cysternach komputer może wyświetlać informacje o nacisku osi, ciśnieniu w oponach, przechyle cysterny i innych parametrach.

• Specjalne złącza higieniczne: Zapewniają szczelność i higienę podczas transferu płynów.
• Systemy ciśnieniowe: Wspomagają opróżnianie zbiornika.
• Izolacja termiczna: Chroni ładunek przed zmianami temperatury zewnętrznej.
• System zapobiegający zamarzaniu: W niektórych rozwiązaniach, np. w instalacjach ogrzewania, stosuje się płyny niezamarzające.

Ciekawym rozwiązaniem jest system zabezpieczenia drabinki, który po jej odpięciu aktywuje czujnik i włącza hamulec naczepy, co zwiększa bezpieczeństwo podczas obsługi cysterny na rampie załadunkowej lub rozładunkowej.

Koszt Cysterny Spożywczej i Czynniki na Nią Wpływające

Cysterny spożywcze stanowią znaczącą inwestycję. Cena nowej naczepy-cysterny przeznaczonej do transportu płynnych środków spożywczych o pojemności około 31 000 litrów może wynosić od 100 000 do nawet 230 000 złotych brutto, a w przypadku bardziej zaawansowanych modeli, cena może być jeszcze wyższa. Koszt jest zależny od wielu czynników:

• Pojemność cysterny: Większa pojemność oznacza więcej materiału i pracy, co przekłada się na wyższą cenę.
• Materiał wykonania: Stal nierdzewna, zwłaszcza o wyższej jakości i specyficznych gatunkach, jest droższa niż alternatywne materiały.
• Wyposażenie dodatkowe: Systemy izolacji termicznej, chłodzenia/ogrzewania, pompy, systemy CIP, zaawansowane systemy sterowania i monitoringu znacząco podnoszą koszt, nawet o kilkadziesiąt procent.
• Producent: Renomowani producenci, gwarantujący wysoką jakość i spełnienie rygorystycznych norm, często mają wyższe ceny.
• Typ cysterny: Cysterny samochodowe, wagony cysterny i tankowce różnią się konstrukcją i przeznaczeniem, co wpływa na koszt.
• Indywidualne zamówienie: Cysterny budowane na specjalne zamówienie, z uwzględnieniem specyficznych wymagań klienta, będą droższe niż standardowe modele.

Warto pamiętać, że oprócz kosztu zakupu, istnieją również koszty eksploatacji, takie jak konserwacja, czyszczenie, przeglądy techniczne i ewentualne naprawy. Regularne i dokładne mycie oraz dezynfekcja są kluczowe dla utrzymania bezpieczeństwa żywności i generują dodatkowe koszty.

Podsumowanie

Cysterny spożywcze są nieodzownym elementem łańcucha dostaw żywności, umożliwiającym bezpieczny, higieniczny i efektywny transport szerokiej gamy produktów. Ich specjalistyczna konstrukcja, wykonanie z wysokogatunkowych materiałów oraz zaawansowane wyposażenie, w tym innowacyjne systemy ogrzewania, zapewniają utrzymanie jakości przewożonych towarów w każdych warunkach. Pomimo wysokich kosztów zakupu i eksploatacji, inwestycja w nowoczesny tabor cystern jest kluczowa dla zapewnienia konsumentom dostępu do bezpiecznych i wysokiej jakości produktów spożywczych.
