Zawór Bezpieczeństwa Hydraulicznego: Klucz do Bezpieczeństwa i Niezawodności Systemów

Hydrauliczne zawory bezpieczeństwa, znane również jako zawory przelewowe lub przeciążeniowe, stanowią fundamentalny element każdego systemu hydraulicznego. Ich głównym zadaniem jest ochrona układu przed niekontrolowanym wzrostem ciśnienia roboczego, który mógłby prowadzić do kosztownych uszkodzeń pompy, siłowników, przewodów czy nawet całego systemu. Prawidłowe funkcjonowanie zaworu bezpieczeństwa jest kluczowe dla zapewnienia nie tylko wydajności, ale przede wszystkim bezpieczeństwa pracy maszyn i instalacji.

Zasada Działania Zaworu Bezpieczeństwa Hydraulicznego

Podstawowa zasada działania hydraulicznego zaworu bezpieczeństwa jest relatywnie prosta, a jednocześnie niezwykle skuteczna. W normalnych warunkach pracy, gdy ciśnienie robocze mieści się w ustalonych, bezpiecznych granicach, zawór pozostaje zamknięty. Jego aktywacja następuje w momencie, gdy ciśnienie w układzie przekroczy zaprogramowaną wartość graniczną.

Gdy ciśnienie osiągnie poziom krytyczny, następuje napięcie mechanizmu zwalniającego blokadę zaworu. Wówczas zawór otwiera się, umożliwiając przelewanie się nadmiaru cieczy roboczej (takiej jak olej hydrauliczny) z powrotem do zbiornika poprzez tzw. linię powrotną. Ten natychmiastowy odpływ cieczy prowadzi do szybkiego obniżenia ciśnienia w układzie do pożądanego, bezpiecznego poziomu. Po ustabilizowaniu się ciśnienia poniżej wartości progowej, zawór samoczynnie zamyka się, przywracając normalny obieg cieczy w systemie.

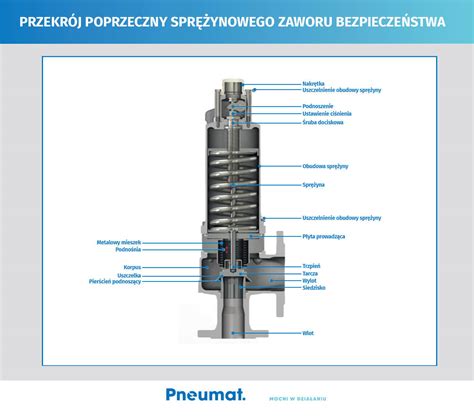

Rodzaje Zaworów Bezpieczeństwa i Ich Budowa

Zawory bezpieczeństwa można podzielić na dwa główne typy: zawory bezpośredniego działania oraz zawory pośredniego działania.

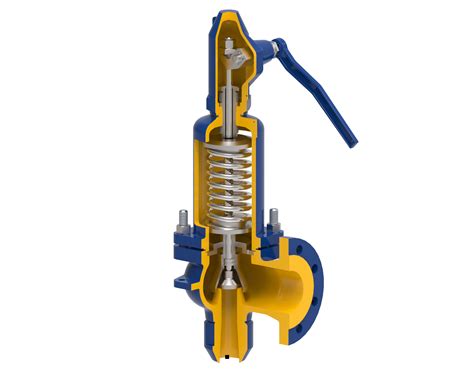

• Zawory bezpośredniego działania: Są to prostsze konstrukcyjnie rozwiązania. W tym typie zaworu, siła nacisku cieczy pracującej pod zwiększonym ciśnieniem jest bezpośrednio dociskana do elementu zamykającego (np. grzybka lub kulki). Gdy ciśnienie pokona siłę sprężyny dociskającej ten element, zawór otwiera się. Materiały użyte do ich produkcji muszą charakteryzować się wysoką odpornością na ciśnienie i zużycie. Stal ocynkowana, mosiądz czy różne stopy metali są często stosowane w produkcji tych elementów, zapewniając trwałość i odporność na korozję.

• Zawory pośredniego działania: Są to bardziej złożone konstrukcje, które wykorzystują mniejszy zawór pilotujący do sterowania głównym zaworem. Zawór pilotujący reaguje na zmiany ciśnienia i otwiera lub zamyka główny zawór, co pozwala na bardziej precyzyjną kontrolę ciśnienia i większą przepustowość. Choć ich budowa jest bardziej skomplikowana, oferują one zazwyczaj lepszą stabilność pracy i większą dokładność w regulacji ciśnienia.

Producenci oferują zawory bezpieczeństwa w różnych typach gwintów, na przykład BSP, oraz w szerokiej gamie rozmiarów, co pozwala na dopasowanie ich do konkretnych zastosowań i wymagań instalacji. Niektóre modele mogą pracować przy ciśnieniu do 400 bar, co świadczy o ich wytrzymałości i przeznaczeniu do najbardziej wymagających aplikacji.

Zastosowania Zaworów Bezpieczeństwa w Różnych Układach

Zawory bezpieczeństwa odgrywają kluczową rolę w wielu różnorodnych systemach, nie tylko w hydraulice siłowej. Ich wszechstronność sprawia, że są one niezbędne w ochronie przed niebezpiecznym wzrostem ciśnienia w:

• Układach Hydrauliki Siłowej: To podstawowe zastosowanie zaworów bezpieczeństwa, gdzie chronią one pompy, siłowniki, przewody i inne komponenty przed uszkodzeniem spowodowanym nadmiernym ciśnieniem, na przykład podczas blokady ruchu siłownika czy przeciążenia maszyny.
• Układach Ogrzewania CO: W instalacjach grzewczych zawory bezpieczeństwa zapobiegają niekontrolowanemu wzrostowi ciśnienia wynikającemu z rozszerzalności cieplnej wody. Są one również często łączone z zaworami termicznymi, które chronią przed nadmiernym wzrostem temperatury w kotłach. W systemach zamkniętych często stosuje się dwa zawory bezpieczeństwa: jeden na zasilaniu i drugi na przewodzie powrotnym, wraz z odpowietrznikiem i manometrem.
• Układach Ciepłej Wody Użytkowej (CWU): Zawory bezpieczeństwa dla zasobników CWU, zazwyczaj wykonane z mosiądzu, chronią zamknięte instalacje CWU przed niebezpiecznym wzrostem ciśnienia. Są one często wstępnie skalibrowane na odpowiedni poziom ciśnienia już na etapie produkcji.
• Kotłach Opalanych Paliwami Stałymi: W takich systemach zawory bezpieczeństwa są kluczowe dla ochrony przed przegrzaniem i nadmiernym wzrostem ciśnienia.
• Układach Ciśnieniowych w Przemyśle: Od zbiorników ciśnieniowych, przez kotły parowe, po systemy chłodzenia i obiegi technologiczne w przemyśle chemicznym - wszędzie tam, gdzie istnieje ryzyko przekroczenia dopuszczalnego ciśnienia, zawory bezpieczeństwa są obowiązkowe.
• Systemach Wodociągowych i Przeciwpożarowych: W układach otwartych zawory bezpieczeństwa chronią instalację oraz urządzenia końcowe, takie jak pompy czy armatura, przed uszkodzeniem w wyniku przepływu zwrotnego lub nadciśnienia.
• Systemach Pneumatycznych: Chociaż termin "zawór przelewowy" częściej odnosi się do hydrauliki, to zawory bezpieczeństwa odgrywają równie ważną rolę w systemach pneumatycznych, chroniąc zbiorniki sprężonego powietrza i inne elementy przed uszkodzeniem.

Dobór Odpowiedniego Zaworu Bezpieczeństwa

Wybór właściwego zaworu bezpieczeństwa jest procesem wymagającym uwzględnienia wielu czynników, aby zapewnić maksymalną skuteczność i bezpieczeństwo. Kluczowe aspekty, które należy wziąć pod uwagę, to:

• Maksymalne Ciśnienie Robocze Układu: Zawór musi być dobrany tak, aby jego ciśnienie otwarcia było wyższe niż maksymalne ciśnienie robocze, ale niższe niż ciśnienie, przy którym mogłoby dojść do uszkodzenia elementów systemu.
• Przepływ Medium: Zawór musi być w stanie poradzić sobie z maksymalnym przepływem cieczy lub gazu, aby efektywnie obniżyć ciśnienie w sytuacji awaryjnej.
• Rodzaj Medium: Należy uwzględnić właściwości chemiczne przepływającego medium (np. agresywność, żrącość, temperaturę), aby materiał wykonania zaworu był odpowiedni i odporny na jego działanie.
• Typ Układu: Czy jest to układ zamknięty (np. grzewczy, hydraulika siłowa), otwarty (np. wodociągowy) czy hydrauliczny, wpływa to na specyficzne wymagania dotyczące zaworu i jego montażu.
• Wymagane Normy i Certyfikaty: Zawory bezpieczeństwa muszą spełniać określone normy branżowe (np. PN-EN ISO 4126, ASME Boiler and Pressure Vessel Code, Dyrektywa ciśnieniowa PED 2014/68/UE). Posiadanie odpowiednich certyfikatów jest gwarancją jakości i bezpieczeństwa użytkowania.
• Warunki Eksploatacji: Należy uwzględnić takie czynniki jak temperatura otoczenia, wilgotność, zapylenie czy narażenie na czynniki atmosferyczne.
• Częstotliwość Operacji: W przypadku zaworów, które mogą często się otwierać i zamykać, istotna jest ich trwałość i konstrukcja odporna na takie cykle pracy.

Konserwacja i Kontrola Zaworów Bezpieczeństwa

Aby zapewnić niezawodne działanie zaworów bezpieczeństwa przez długi czas, niezbędna jest ich regularna konserwacja i kontrola. Procedury te obejmują:

• Regularne Przeglądy: Okresowe inspekcje stanu technicznego zaworu, jego elementów składowych oraz szczelności.
• Testy Funkcjonalne: Symulowanie warunków nadciśnienia w celu sprawdzenia, czy zawór otwiera się i zamyka prawidłowo w określonych parametrach.
• Przedmuchy: Krótkotrwałe otwarcie zaworu w celu usunięcia ewentualnych osadów lub zanieczyszczeń.
• Kalibracja: Weryfikacja i ewentualna korekta ciśnienia otwarcia zaworu zgodnie z wymaganiami układu i normami.
• Wymiana Części Zużywalnych: Wymiana uszczelnień, sprężyn czy innych elementów, które uległy zużyciu w wyniku eksploatacji.

Należy pamiętać, że konserwację i kontrolę zaworów bezpieczeństwa powinni przeprowadzać wykwalifikowani specjaliści, zgodnie z harmonogramem producenta lub obowiązującymi przepisami prawnymi.

Podsumowanie

Zawory bezpieczeństwa są nieodzownymi elementami zapewniającymi bezpieczeństwo i niezawodność pracy różnorodnych systemów, od prostych instalacji domowych po skomplikowane maszyny przemysłowe. Ich prosta, lecz skuteczna zasada działania oparta na automatycznym uwalnianiu nadmiaru ciśnienia, chroni zarówno cenne urządzenia, jak i ludzi przed potencjalnymi zagrożeniami. Świadomy wybór, prawidłowy montaż i regularna konserwacja tych kluczowych komponentów to inwestycja w bezpieczeństwo i długowieczność każdego układu ciśnieniowego.
